CA6140车床主轴箱螺旋锥齿轮传动件

　　该零件属于机床主轴箱内部的螺旋锥齿轮轴类传动件，常见于CA6140普通卧式车床进给与主运动换向、分路传递的位置，承担两相交轴之间的旋转运动与扭矩传递。与直齿锥齿轮相比，螺旋方向布置的轮齿在啮合过程中重合度更高，进入与退出啮合呈渐进接触，冲击和噪声明显降低，在主轴箱高速级或需要平稳换向的传动链中更有优势。

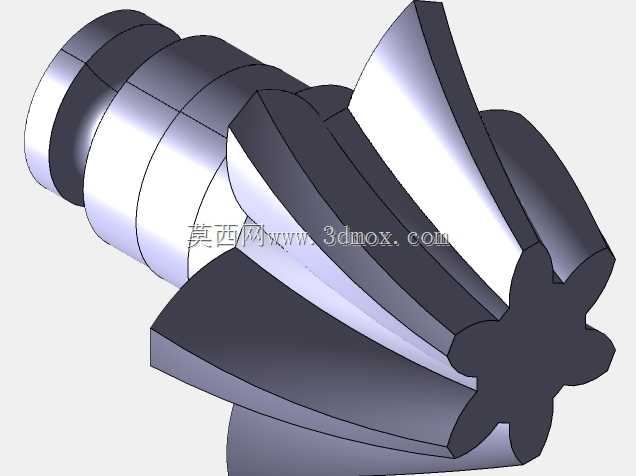

　　从结构上看，模型将锥齿轮工作部分与后端阶梯轴段做成一体，属于轴齿轮方案。锥部采用渐缩齿形，轮齿沿节锥方向呈螺旋分布，齿面承载区由小端向大端逐步过渡；大端齿槽较深、齿厚较大，小端受结构空间限制齿形收窄，设计时需要同时校核两端齿根强度与啮合侧隙。轴段设置多级台阶，分别对应轴承支承位、隔套定位面、锁紧螺母或挡圈安装位，台阶端面承担轴向定位作用，圆柱面则保证回转同轴度。

　　实际装配中，该件通常通过一对角接触球轴承或圆锥滚子轴承支承在箱体孔系内，轴承内圈贴靠轴肩，外圈装入箱体或轴承座孔。轴端台阶直径、轴颈长度和齿轮背锥距需要与箱壁、端盖、调整垫片协调，否则会造成齿轮副啮合区偏移。锥齿轮副的安装关键在于保证两轮节锥顶点重合，轴向位置通常依靠垫片厚度或调整螺母微调；建模时应预留背锥、轮毂端面和轴肩的调整边界，避免箱体累积误差导致齿面接触偏向大端或小端。

　　传动功能方面，螺旋锥齿轮不仅改变运动方向，还利用多齿同时啮合提高承载能力。车床在粗车、断续切削和正反转切换时，主轴箱齿轮会承受波动载荷，螺旋齿使载荷沿齿宽逐渐分布，可降低局部应力集中。齿向旋向的选择与轴的转向、轴向力方向相关，设计时需让啮合产生的轴向力指向轴承能够可靠承受的一侧，并与锁紧螺母、止推结构配合，防止轴系窜动。

　　建模思路上，先依据传动比确定节锥角、外锥距、齿宽和齿数关系，再构建轮坯回转体，包括锥面、背锥、前锥、轮毂和阶梯轴。轮齿部分适合采用多截面实体或沿导程规律放样的方式形成，齿廓在大端、小端以及中间截面按比例收缩，螺旋角沿齿宽保持连续。齿根圆角不能忽略，它直接影响热处理后的应力集中和弯曲疲劳寿命；轴肩过渡圆角也要与轴承、齿轮的装拆路径统一考虑。

　　外形与安装边界方面，齿轮最大外径受箱体内腔和相邻齿轮安全间隙限制，齿宽一般取外锥距的一定比例，过宽会使小端齿形过尖且加工困难，过窄则降低重合度。轴段长度需覆盖轴承宽度、隔套、密封端盖和锁紧件的占用空间，轴端不得与箱盖或润滑结构干涉。中心高、轴承孔距和配对齿轮轴线交点决定了该件在箱体中的最终位置，三维装配校核时应重点检查齿顶圆与箱壁、拨叉、润滑管路之间的最小间隙。

　　加工层面，锥齿轮齿面通常需要专用锥齿轮加工设备完成切齿，配对后进行接触区检验；轴颈、轴肩和定位端面则通过车削、磨削保证尺寸精度与粗糙度。热处理后齿面硬度提高，变形控制尤为重要，因此模型中应体现合理的壁厚、对称结构和磨削余量。对于设备维修与备件测绘场景，该类一体轴齿轮在还原齿形、轴颈配合、台阶长度和轴承定位关系时，必须兼顾运动性能、装配工艺与箱体边界，才能保证替换后传动平稳、啮合可靠。
