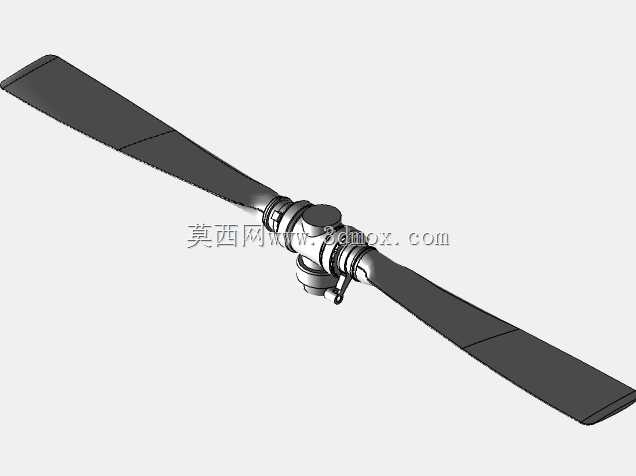

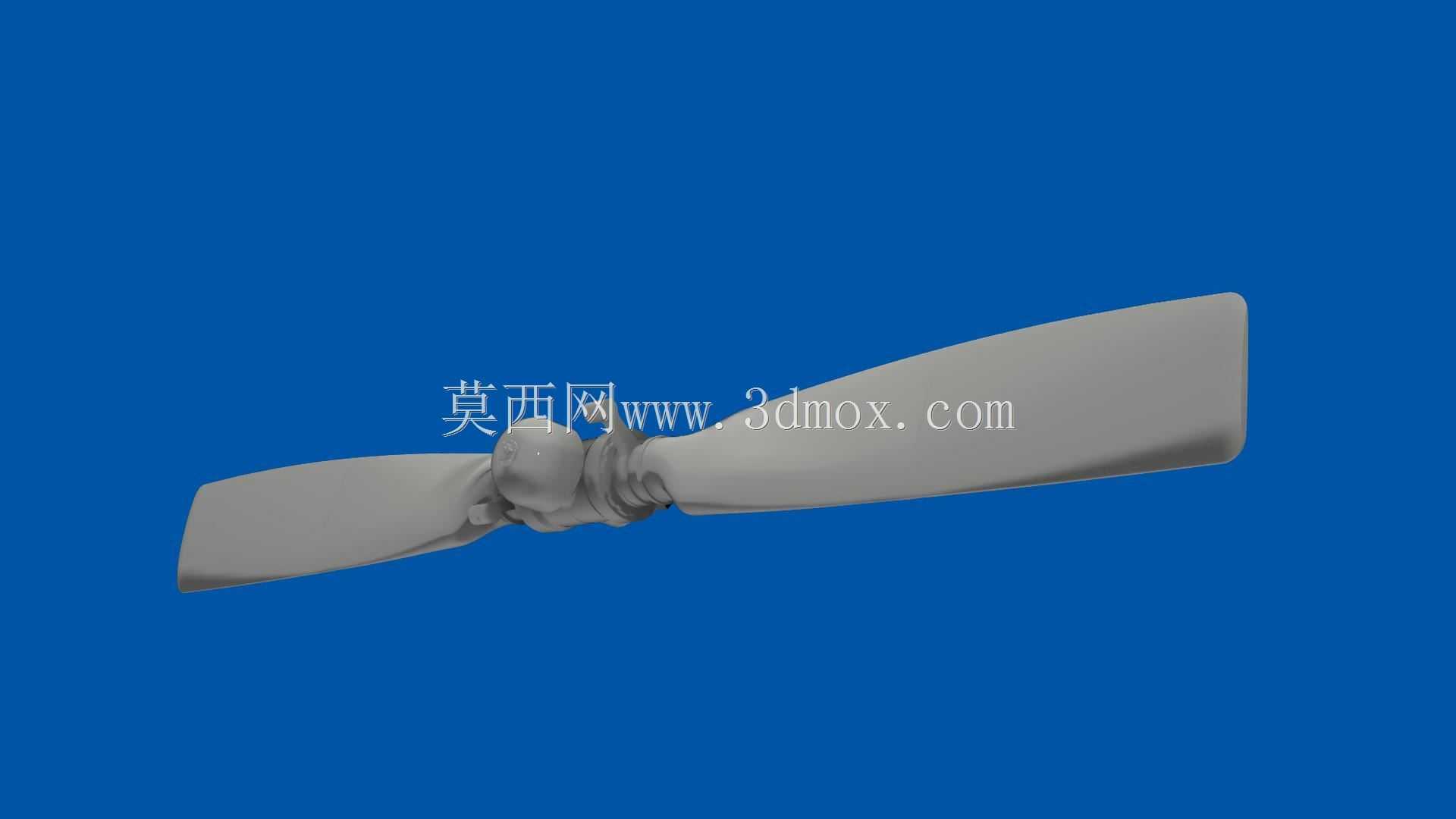

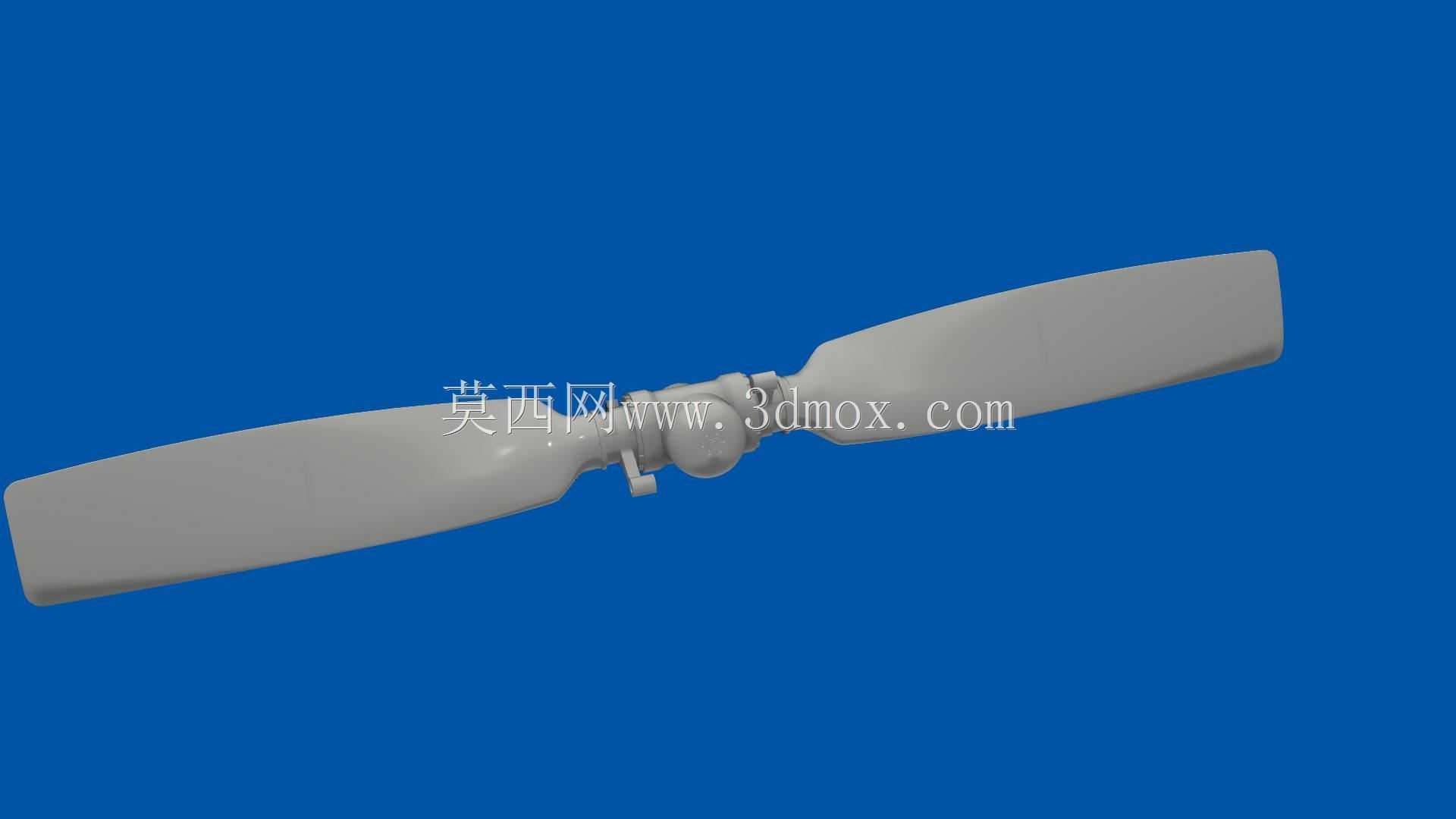

雅克52螺旋桨缩比航空部件结构

　　该结构围绕轻型螺旋桨飞机前部推进部件展开，主体由两片长叶型桨叶、中央桨毂及连接过渡段组成，整体呈现典型低速通航飞机空气螺旋桨的布置形式。桨叶沿桨毂两侧近似对称伸展，叶根区域宽厚并向桨毂收拢，叶身沿展向逐渐变窄、变薄，叶尖带有圆滑收束轮廓；这种形态并非单纯为了外观，而是兼顾不同半径处线速度差异、拉力分布和结构承载的结果。靠近桨毂的位置需要传递发动机输出扭矩，叶根截面通常更强调刚度与连接可靠性；向外翼展方向，局部圆周速度升高，叶型扭角、弦长和厚度需要逐步变化，以使气流在主要工作状态下保持较合理的迎角分布。

　　从应用场景看，这类部件主要服务于初级教练机、轻型通航飞机或航空教学展示中的推进系统分析。雅克52类飞机强调低速起降、稳定操纵和训练使用，螺旋桨作为直接产生拉力的部件，其外形、桨距关系和旋转直径会影响起飞滑跑距离、爬升能力、巡航效率以及发动机载荷匹配。实际装机时，螺旋桨位于发动机输出轴前方，桨毂端面与减速器或曲轴输出法兰对接，桨叶旋转平面需要与机身轴线保持规定的同轴和垂直关系；前方留出足够进气与扫掠空间，后方则要避免桨叶与发动机罩、起落架、排气装置等结构发生干涉。

　　建模时可先建立旋转轴线和桨毂基准，再以叶根定位面确定两片桨叶的相位关系。桨毂部分采用近似回转体与局部包覆结构组合，重点表达中心安装区、前整流外形以及叶根汇合处的饱满过渡。桨叶不宜简单使用等截面拉伸，应沿展向设置多个控制截面：根部截面弦长较大、厚度较高，用于承受弯矩和扭矩；中段承担主要拉力生成，叶型轮廓和扭角变化最明显；尖段则降低厚度并收窄弦长，以控制尖部噪声和离心应力。各截面之间通过平滑曲面连续过渡，表面应避免突兀折角，因为真实复合材料或金属桨叶在气动面上都要求较高的连续性。

　　安装边界方面，中央桨毂的轴向长度、后端配合面直径和紧固区域是与动力系统对接的关键。桨叶展开后形成的旋转直径决定了飞机地面净空，尤其在起落架高度、机头仰角和停机姿态下，需要保证叶尖不接触地面；前机身整流罩应与桨毂后缘保持合理间隙，既减少乱流，也为振动、热膨胀和装配偏差留出余量。若用于缩比展示或教学装配，还需关注叶根与桨毂之间的连接方向，使两片桨叶在旋转平面内形成稳定的180度布局。

　　结构功能上，螺旋桨旋转时把发动机轴功率转化为轴向拉力，桨叶各截面同时承受离心拉力、气动弯曲力矩和交变振动载荷。叶根过渡区因此往往是建模和强度检查的重点，曲面既要顺畅导入手柄状桨毂，又不能在连接处形成应力集中。桨毂前部的圆润外形可减少中心区域阻力，后部则承担定位、夹紧和扭矩传递。对于三维结构设计人员而言，该类模型的价值不在于复杂装配数量，而在于理解叶型展向变化、扭角过渡、桨叶相位、旋转包络和机身安装空间之间的耦合关系；在航空教具、虚拟展示、推进系统原理验证或飞行器总体布局检查中，这些几何信息都能直接服务于结构协调与工程沟通。
