环形闭合波形螺旋弹簧结构设计

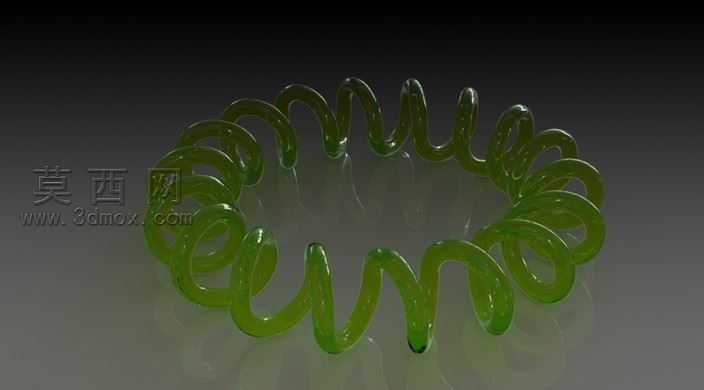

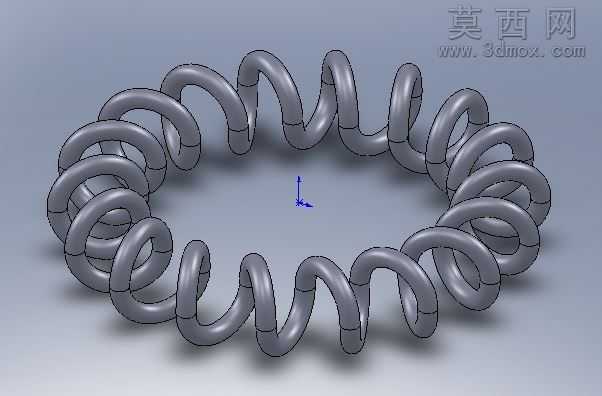

本作品为环形闭合式波形螺旋弹簧的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用扫掠特征作为核心建模逻辑，首先绘制闭合环形的中心螺旋引导路径，区别于常规直列圆柱弹簧的直线型螺旋路径，该引导线以整圆为基准轨迹，沿圆周方向叠加规律的轴向波形起伏参数，确保螺旋圈体沿环形周向均匀排布的同时，形成连续的波浪形轴向轮廓。建模过程中精准控制簧丝截面的直径参数、螺旋圈的节距参数、环形基体的中心直径参数以及波形起伏的幅值与周期参数，保证每一圈簧丝的曲率过渡平滑无拐点，相邻簧圈之间预留均匀的间隙，避免实体特征出现自相交、破面等建模缺陷。材质渲染阶段采用常规弹簧钢的金属材质表现，为模型赋予哑光银灰色金属质感，添加细微的表面磨砂纹理模拟真实弹簧的热处理后表面状态，配合软件内置的环境光照系统，调整光源角度与阴影参数，清晰呈现簧丝的圆柱轮廓、螺旋走向以及环形整体的空间结构，让模型的立体层次得到充分展现。结构设计上，该环形螺旋弹簧区别于传统圆柱螺旋弹簧的直线伸缩特性，整体为闭合环形结构，波形起伏的圈体可在环形周向与轴向同时提供弹性形变空间，适用于环形安装空间内的缓冲、隔振、复位等工况需求，建模时严格遵循机械设计中弹簧的结构规范，簧丝的曲率半径满足加工工艺要求，无过小曲率导致的加工应力集中隐患，圈体之间的间隙匹配弹性形变的行程需求，确保结构设计具备实际工程参考价值。设计思路围绕特殊安装空间的弹性元件需求展开，打破常规弹簧的直线型布局限制，通过螺旋路径的参数化调整实现环形布局的弹簧结构，建模过程全参数化驱动，可通过修改引导线的波形参数、簧丝直径、环形直径等参数快速生成不同规格的同类型弹簧模型，为同类特殊结构弹性元件的设计与建模提供参考，模型的实体特征完整，可直接用于后续的装配干涉检查、力学仿真分析等工程环节。
