Straub型开放式管道抱箍耦合连接件

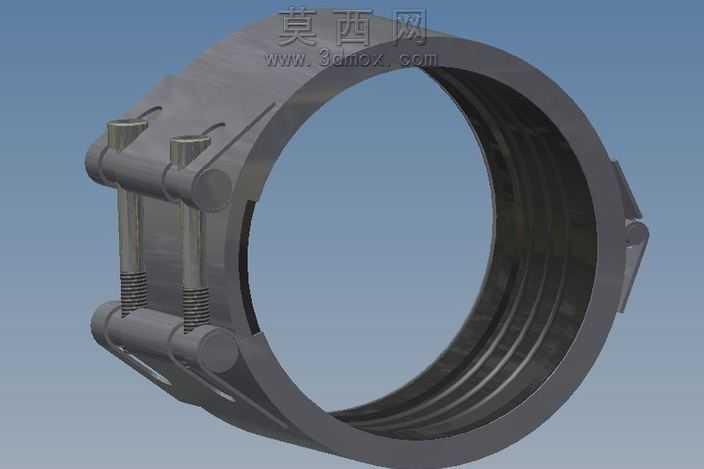

本作品为开放式管道耦合抱箍的三维建模设计，建模过程依托三维参数化设计环境完成，整体采用自底向上的建模思路，先拆分各功能部件再完成整体装配约束。首先构建抱箍的主体环形带结构，根据适配管道的外径尺寸确定环形基体的内径参数，预留密封胶圈的安装槽位，在环形带的两端分别设计铰接耳座与锁紧连接座，耳座位置做圆角过渡处理避免应力集中，同时保证铰接销轴的安装同轴度。锁紧部件部分，分别构建两根对称布置的锁紧螺栓，螺栓杆部绘制标准三角螺纹特征，配套的弹簧垫圈、压紧螺母均按照通用五金件的标准尺寸建模，螺栓与上下连接座的孔位采用间隙配合约束，还原真实装配的活动余量。密封结构部分，在抱箍内环的多道密封槽内，构建适配的橡胶密封圈模型，密封圈采用弹性材质的渲染参数，还原橡胶件的哑光质感，与金属抱箍的材质形成明确区分。建模过程中对所有活动铰接位置添加合理的装配约束，可模拟抱箍的开合动作，直观展示该耦合件的安装方式：使用时可先打开抱箍的铰接侧，将抱箍套在两根对接管道的接缝位置，对齐后拧紧两侧的锁紧螺栓，通过螺栓的预紧力带动抱箍环形带收缩，挤压内环的密封圈紧贴管道外壁，实现管道对接处的密封与紧固连接。渲染阶段采用金属哑光材质赋予抱箍主体，模拟铸钢件的表面质感，螺栓、销轴等标准件采用稍亮的金属镀锌材质，密封圈采用深灰色哑光橡胶材质，背景选用简洁的渐变蓝色，添加柔和的环境光与定向补光，突出模型的结构轮廓与部件层次，清晰展示各部分的装配关系与结构细节。设计过程中重点考量了该耦合件的快装特性，无需对管道端部做特殊加工即可完成对接安装，铰接结构的设计避免了安装时抱箍部件散落，对称双螺栓的锁紧结构保证了圆周方向的压紧力均匀，有效提升密封可靠性，多道内环密封槽的设计可适配不同压力等级的管路使用场景，整体结构紧凑，安装便捷，适用于给排水、工业流体输送等多种管路的快速对接维修场景。
