立式双门食品烘干干燥柜结构设计

　　该干燥柜主要面向小型肉制品、水产加工点以及餐饮后厨的脱水干制需求，可对分割后的肉块、整鱼或鱼片进行缓慢烘干，也能兼容果蔬、菌菇等农副产品的批量干燥作业。现场布置时通常靠墙放置，柜体背部预留排烟或热风循环管路接口，正面需留出完整开门空间，便于层架抽拉和物料盘取放；底部应保持水平，避免长期受热后柜体变形。

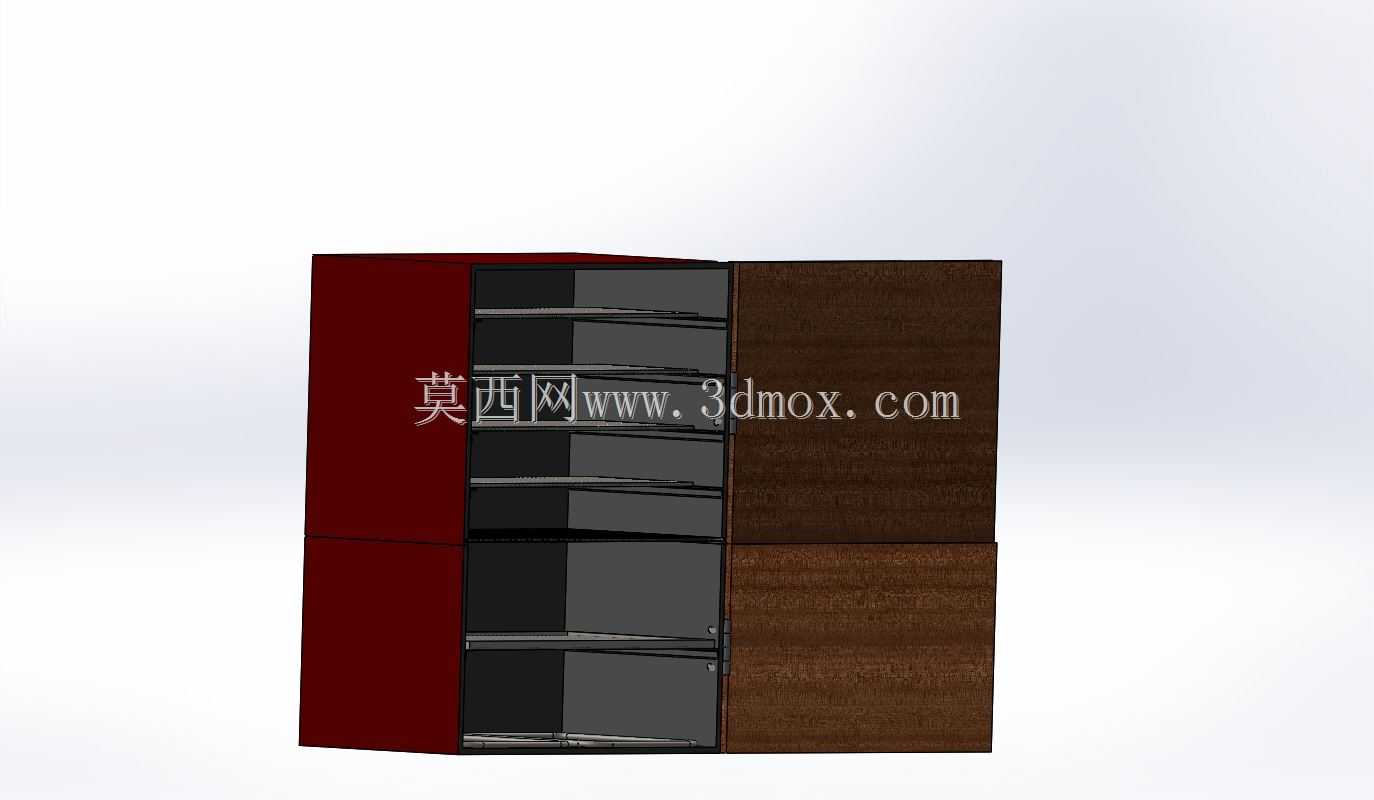

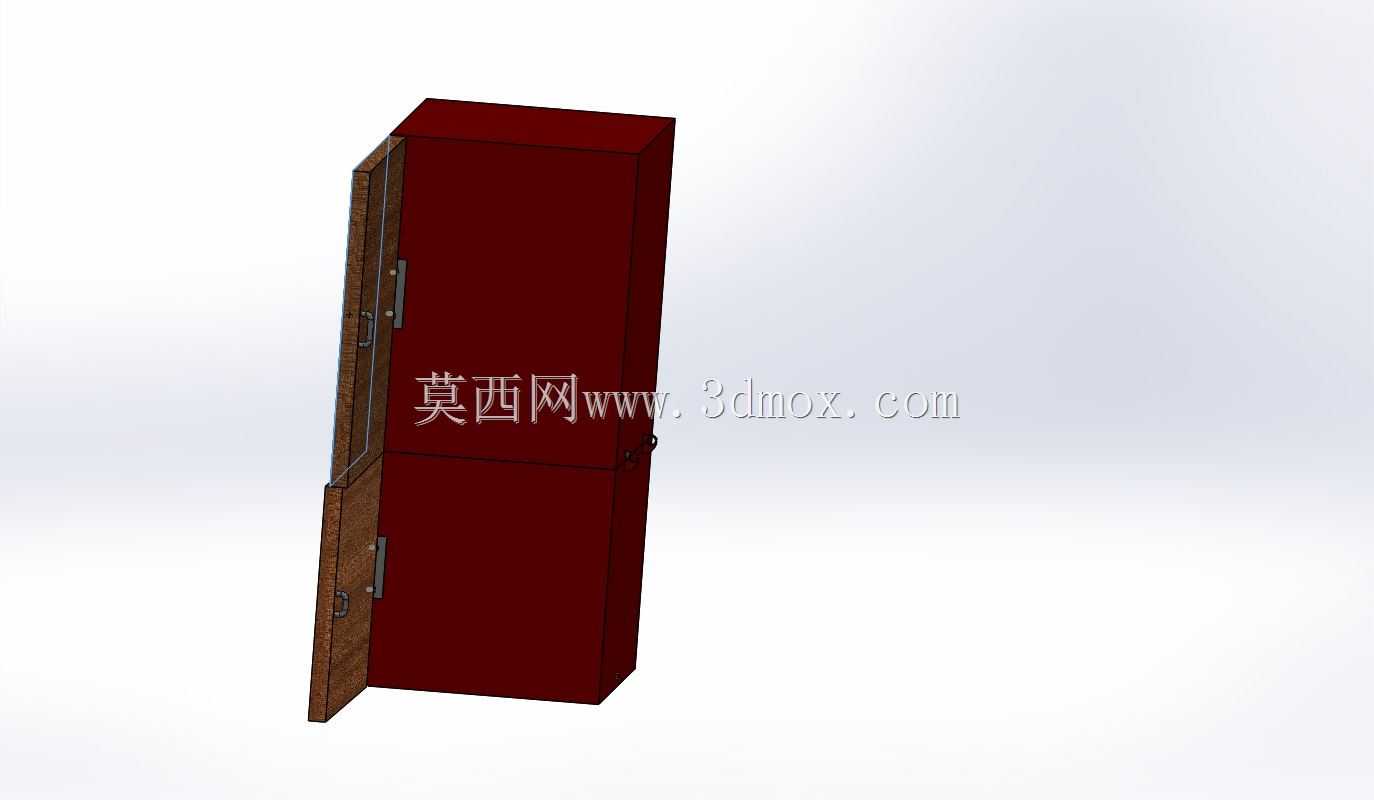

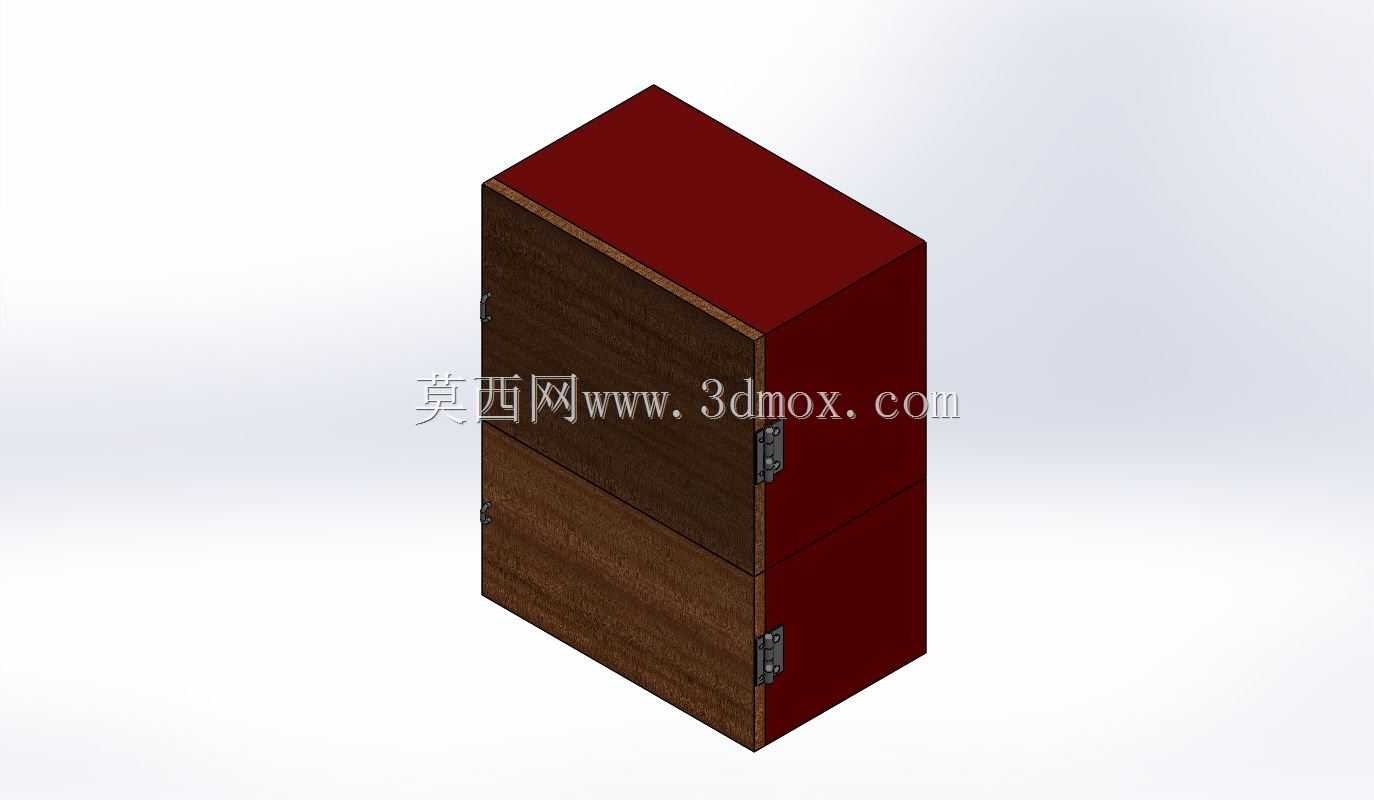

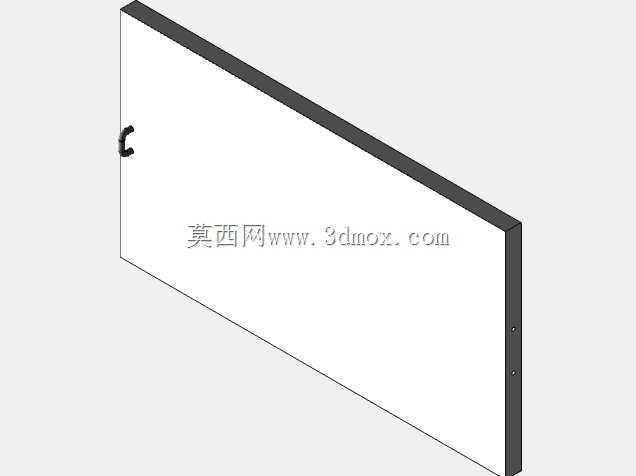

　　整体采用立式长方体柜型，外壳以深红涂装板材成型，正面配置上下两扇对开式木质柜门，铰链沿侧边竖向布置，开合路径清晰。双门结构将干燥腔在视觉与操作上分为上下两区，上区可放置厚度较大、脱水周期较长的物料，下区用于薄层鱼片或小件食材，减少不同批次之间的干扰。柜门关闭后依靠铰链与门框贴合，形成相对封闭的热加工空间，降低热量向外散失。

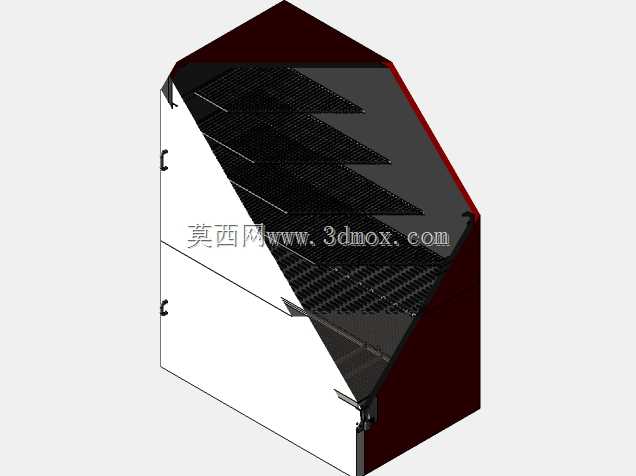

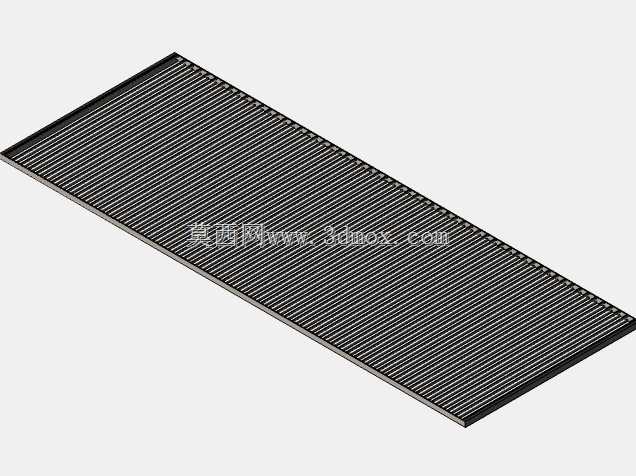

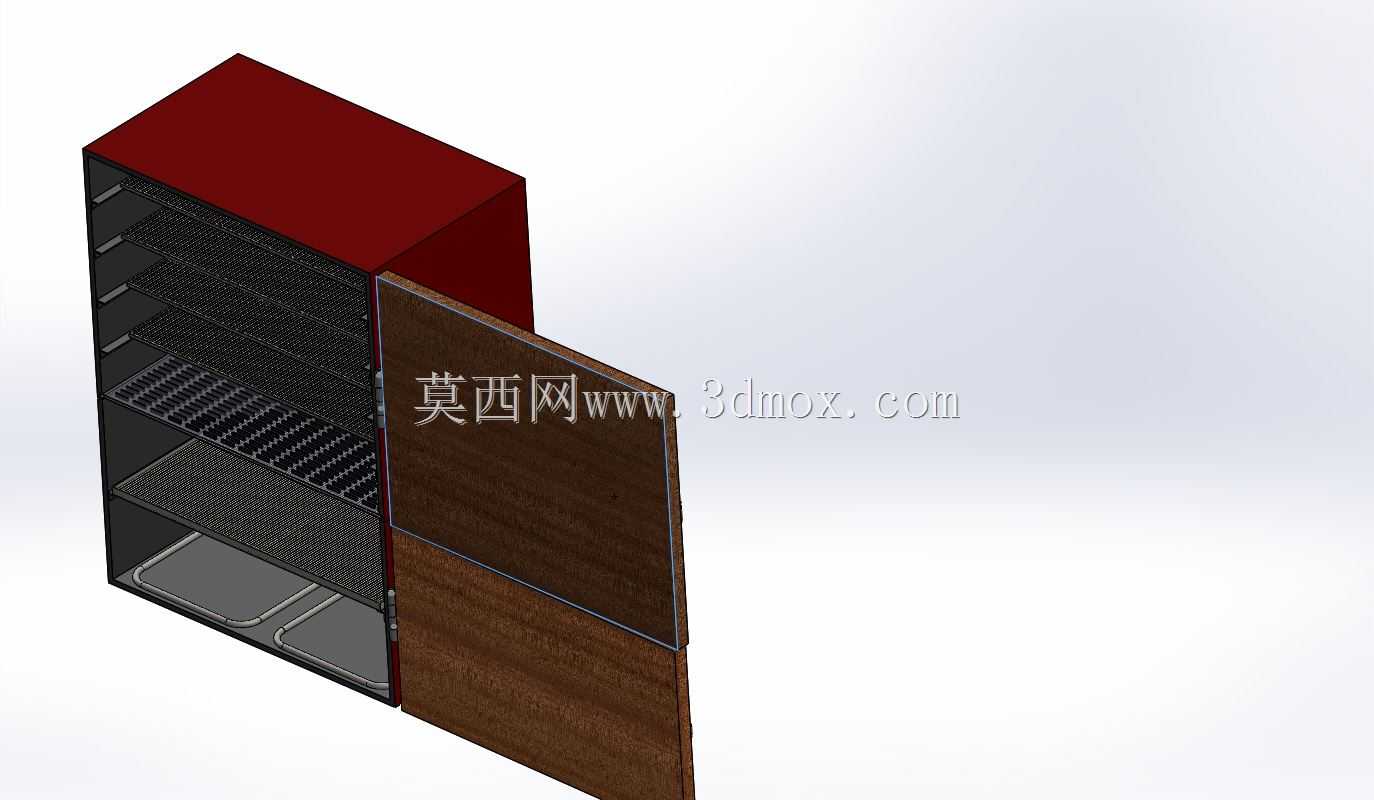

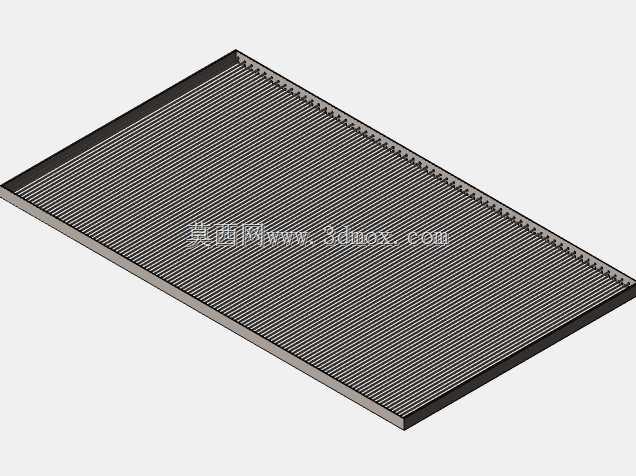

　　从功能实现角度看，这类设备支持煤气燃烧供热，也可将木炭置于炭架上，通过炭火产生的热烟气对腔体内物料进行加热干燥。热气流在柜内上升并穿过物料层，使肉类和鱼类表面水分逐步蒸发；加工过程中需控制火力与通风量，避免局部温度过高造成油脂滴落、表面焦结或内外干燥不均。柜体的高度方向提供了较大的置物容积，内部可配合多层托盘或挂杆使用，肉块可悬挂，鱼片可平铺，以适应不同食材形态。

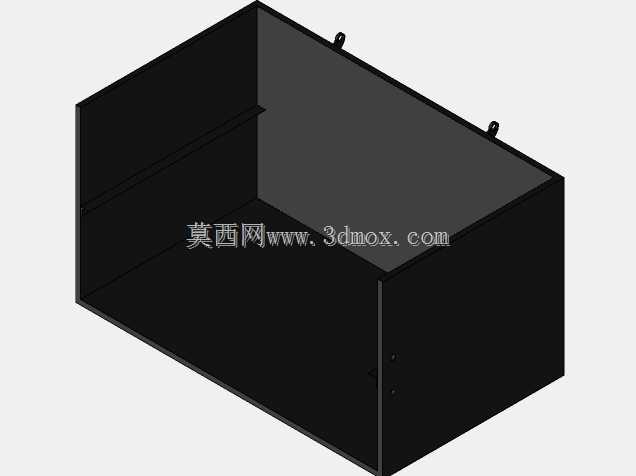

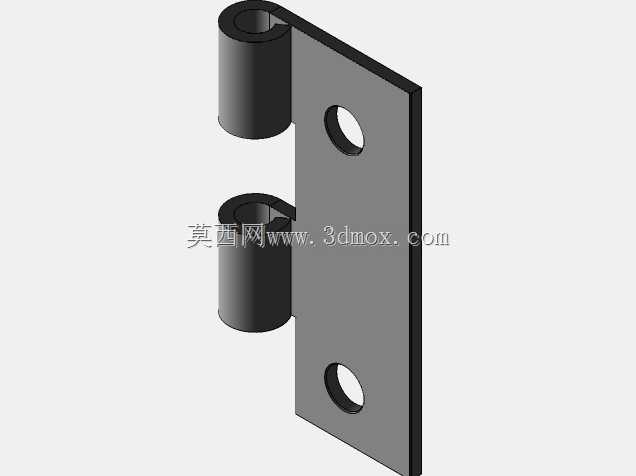

　　建模时重点还原了柜体板件的拼合关系、柜门分块位置、铰链安装位以及整体立柜比例。外壳板材按封闭罩壳思路处理，边角保持规整转折；木门表面区分出木纹质感，深红侧板与顶面形成统一外观，便于在方案评审中直观表达设备的成品形态。铰链作为外露功能件，沿门侧布置，既承担转动连接，也体现柜门的装配边界。

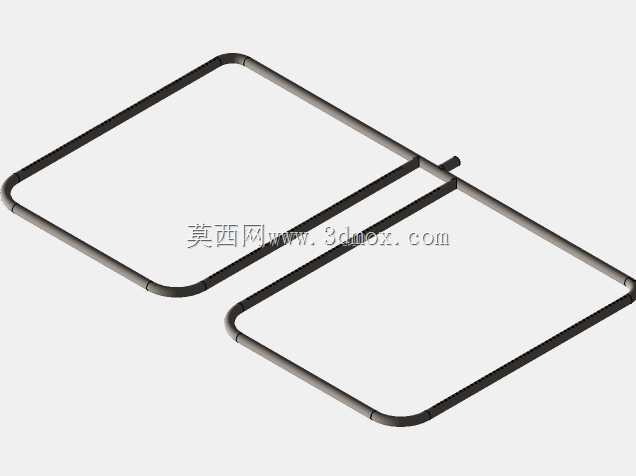

　　结构设计上，柜体需要兼顾耐热、保温和清洁维护。外层板件形成防护与支撑骨架，内部应预留放置炭盘或燃烧器的低位空间，热源上方设置隔挡，避免食材直接接触明火；物料承载区与热源区之间需保持安全距离，并配置接油、接渣结构，防止油脂滴入热源。柜门与门框之间可增设耐热密封件，顶部或侧部设置可调排气口，用于排出湿空气；进气路径则从下部补入，形成稳定的自下而上热风流向。

　　安装边界方面，设备周围应保留燃料添加、清灰和开门操作空间，背部与墙面不宜完全贴死，便于排烟管连接与检修。柜体高度适合人工站立操作，上下门分别对应不同取料高度，减少弯腰和高举动作。若用于固定加工场所，可在底部设置可调支脚或简易地脚，使柜身在受热和承重条件下保持稳定。

　　该模型适合用于食品干燥设备方案展示、柜体结构沟通、加工工装确认以及小型热加工设备的教学演示，能够清楚表达立柜式烘干机的外形特征、门体布局和基本干燥工作方式。
