石油钻采作业用H型梁支撑管架结构

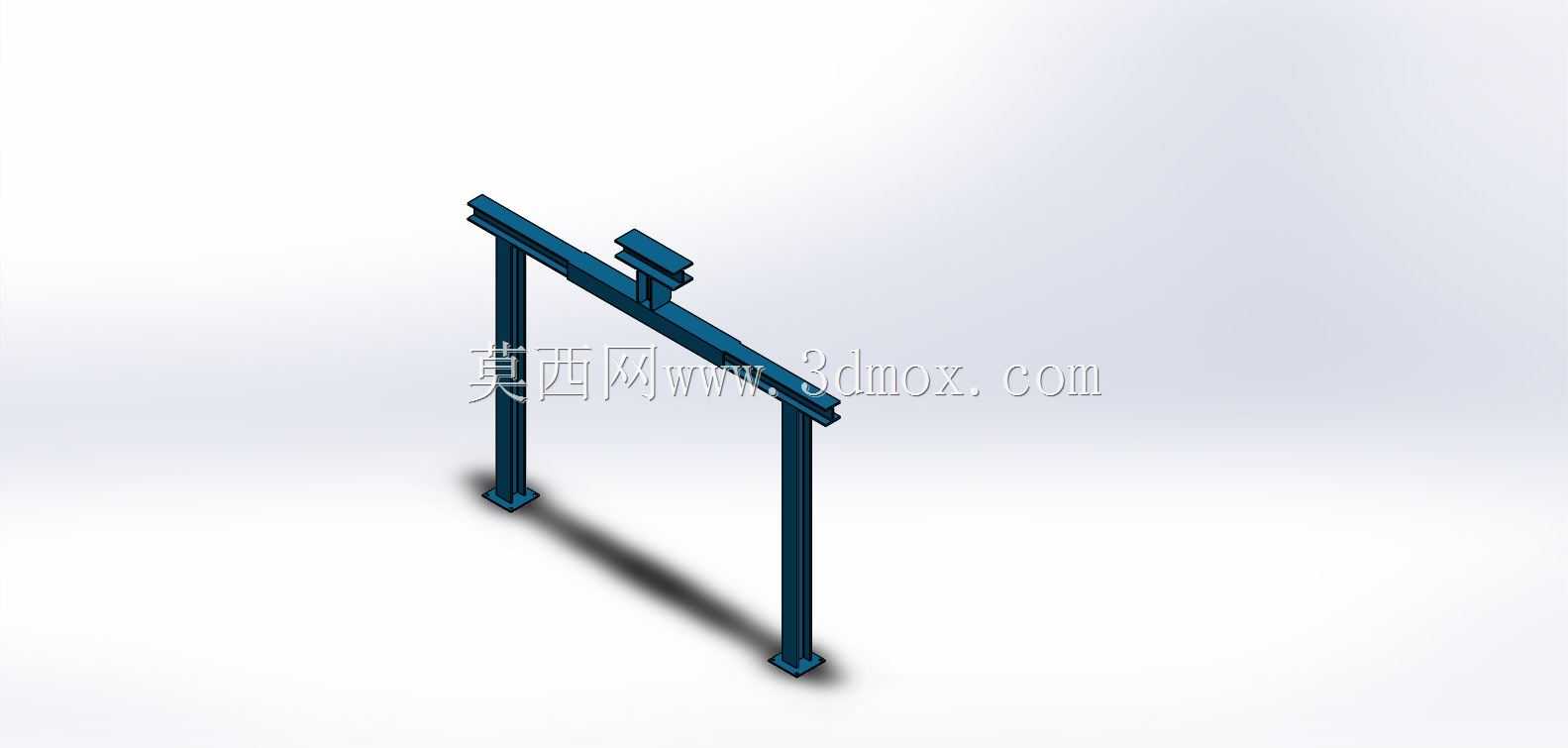

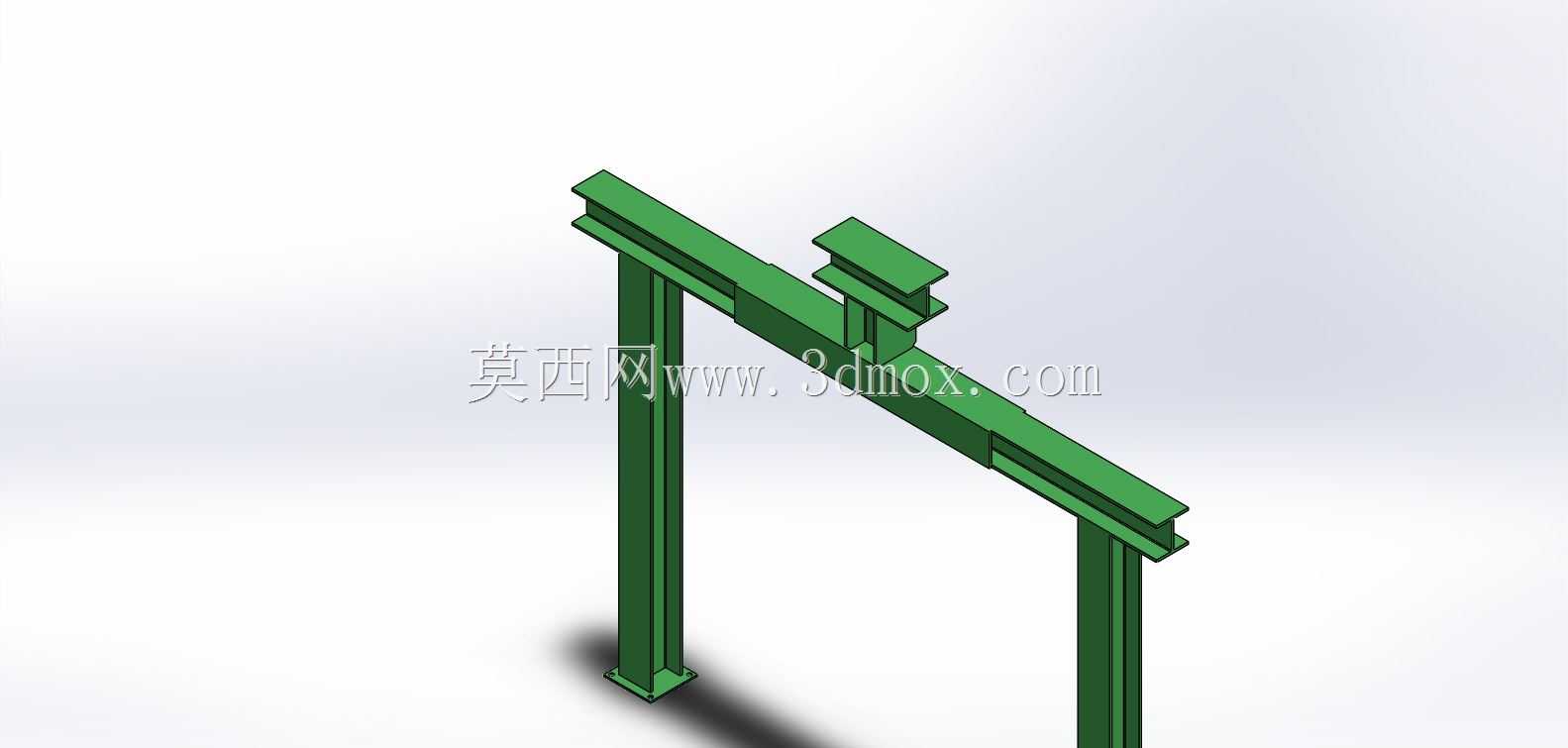

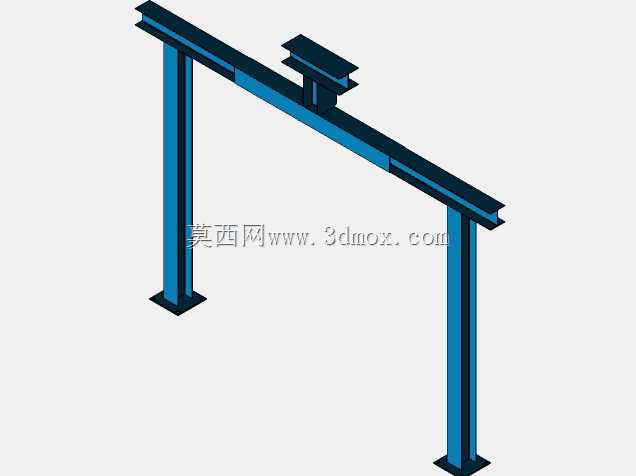

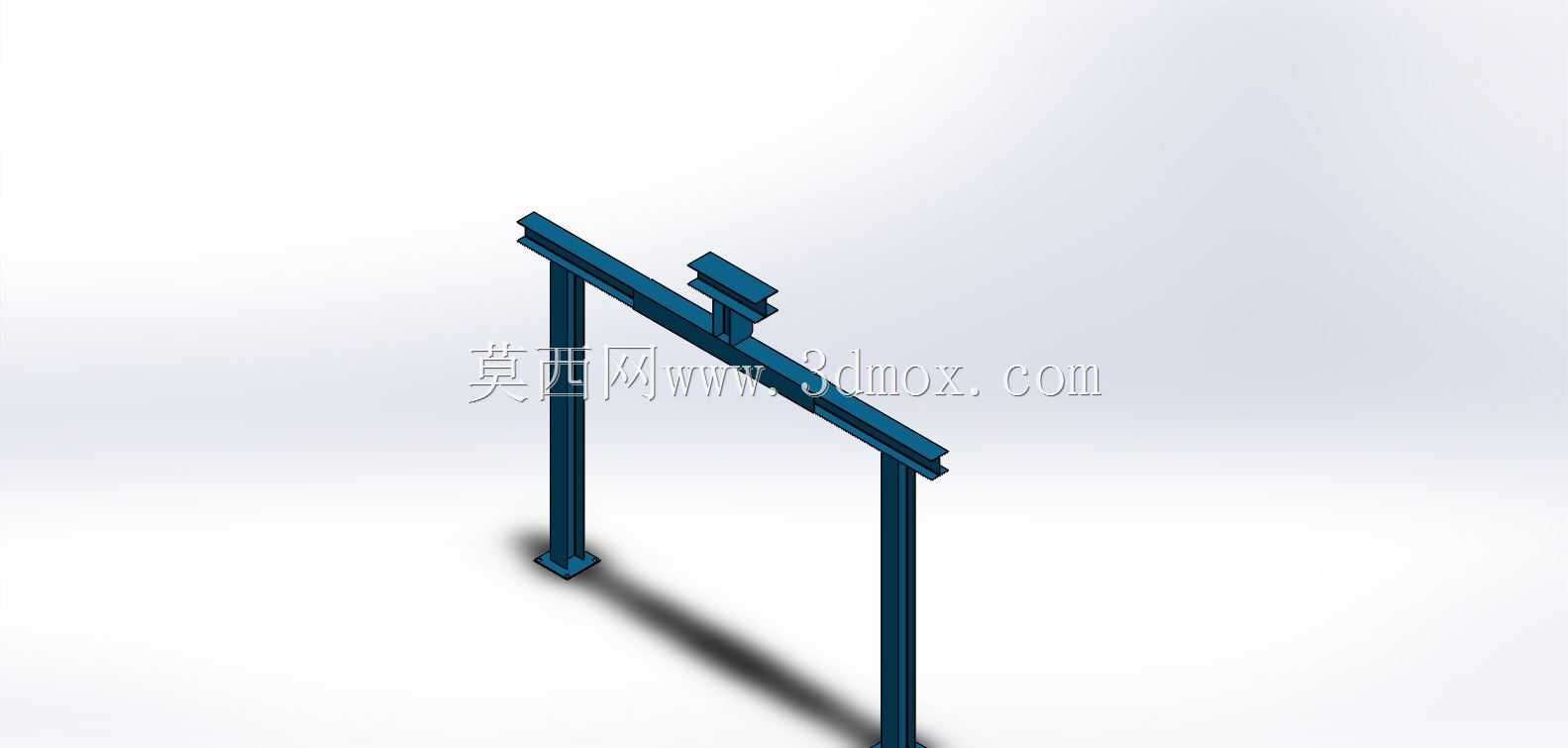

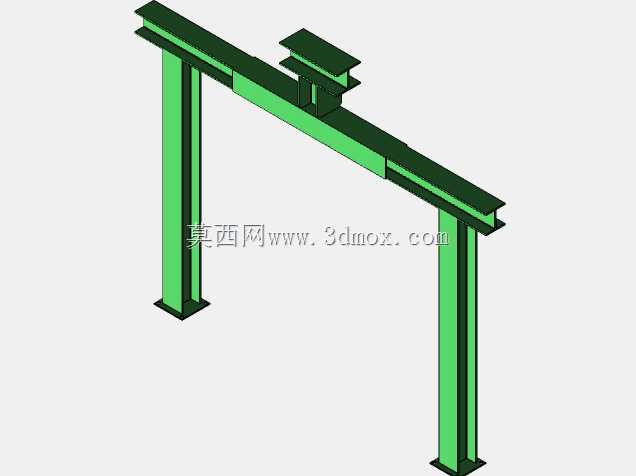

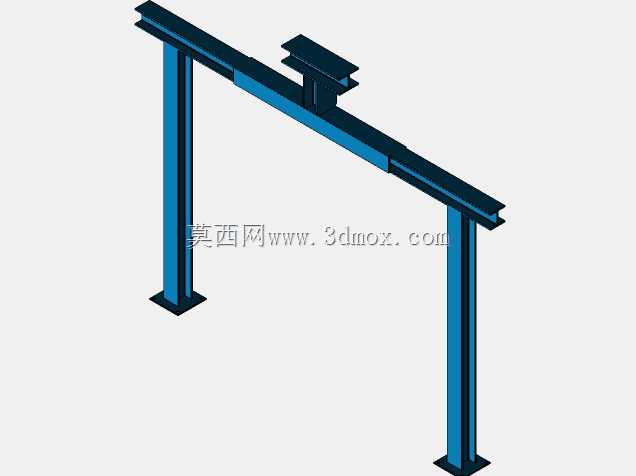

　　在陆地油气钻采现场、管材加工类车间的管线布设环节，支撑构件的载荷冗余、安装便捷性直接影响现场作业效率与管线排布精度，这款H型梁结构的管架，正是针对钻机场地管材临时承托、车间辅助管线架空的实际需求设计的支撑构件。不同于常规角钢焊接的简易支架，这款管架主体采用H型截面型钢作为主承载梁，截面力学特性更适配大跨度、集中载荷的承托场景，两根垂直落地的支撑立柱底部设置带安装孔的方形底板，可通过膨胀螺栓与混凝土地面固定，也可配合预埋钢板做焊接固定，安装边界可根据现场场地平整度调整，立柱与主横梁之间采用加劲肋板做焊接强化，避免长期承托重载管材出现焊缝开裂、横梁下挠的问题。

　　从实际应用场景来看，这类管架在钻采现场主要承担三类功能：一是在钻杆、钻铤、套管临时堆放区做分层承托，将不同规格的钻井管材水平架离地面，避免管材直接接触泥地出现锈蚀、螺纹磕碰损伤，相比地面平铺堆放，架空的管架可让现场作业人员直接通过吊装设备穿索取料，无需撬动底层管材，大幅降低管材转运的辅助作业时长；二是在钻机配套的泥浆管线、液压管线布设路径上做架空支撑，将高压管线架离人员通行、设备转运的通道，避免管线被重型设备碾压破损，同时预留足够的管线检修操作空间；三是在管材加工车间做长轴类工件的临时放置架，配合V型块可承托待加工的长杆工件，避免工件放置变形。

　　设计过程中优先考虑了现场安装的适配性，主横梁上设置的可滑动卡件可根据承托管材的直径调整卡位间距，无需现场二次钻孔焊接，适配直径范围覆盖常规钻采作业的钻杆、套管规格，也可根据车间管线的排布宽度调整支撑点位。整体结构未采用复杂的装配式节点，所有连接部位均采用连续角焊缝焊接，焊脚尺寸匹配对应位置的载荷等级，立柱的垂直高度参考常规钻采现场的管材堆放高度、车间管线架空的安全高度设置，既保证管材堆放时底层留有足够的通风间隙，也避免架体过高导致吊装作业时的重心失稳风险。

　　从结构受力角度分析，H型主横梁的截面惯性矩远大于同重量的槽钢、角钢构件，在相同跨度下可承受更大的均布载荷与集中载荷，两根立柱的间距设置避开了现场吊装作业的回转半径，不会与钻机的井口操作区域、车间的天车运行路径产生干涉。架体表面做了抛丸除锈后喷涂防锈漆的处理，可适应露天钻采现场的雨淋、扬尘环境，减少后期维护的频次，底部的安装底板预留了长条形调节孔，可抵消地面预埋件的位置偏差，降低现场安装的对位难度。

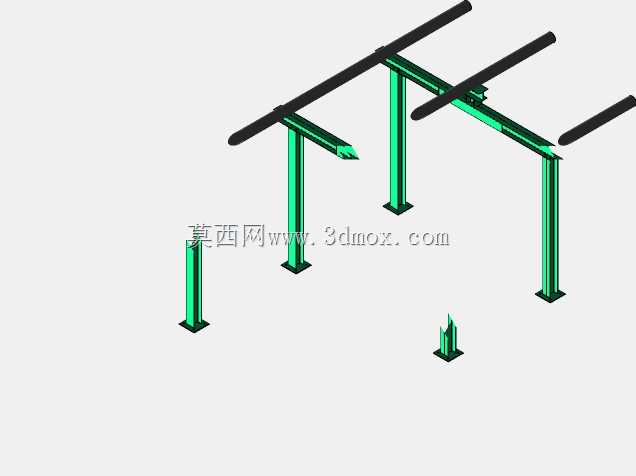

　　不同于定制化的大型管廊支架，这款H型梁管架属于模块化的通用支撑构件，可单组独立使用承托小批量管材，也可多组串联排布形成长距离的管线支撑通道，在车间改造、钻场临时布设的场景下，无需做复杂的基础施工即可快速投用，构件本身的自重控制在人工辅助吊装可操作的范围内，无需大型起重设备即可完成现场移位与安装，适配野外作业场地设备进场受限的实际工况。在承载能力设计上，单组架体的额定载荷参考常规钻杆单捆重量设置，预留了足够的安全系数，即使出现管材堆放偏载的情况，也不会出现架体失稳倾覆的问题，横梁上的滑动卡位件可限制管材的轴向滚动，避免堆放的管材从架体上滑落引发安全事故。
