轻量化三臂结构四轴飞行器结构设计

在消费级与小型工业级低空飞行器的结构开发环节，机架的结构合理性直接决定整机的飞行续航、载荷冗余与抗振表现，这套四轴飞行器的结构设计完全围绕低空小型作业场景的实际需求展开，没有做冗余的造型修饰，所有结构特征都服务于功能落地。先从实际应用场景来看，这类小型四轴可适配室内巡检、小范围航测、教学演示、原型机验证等多个场景，不同场景对机架的重量、安装空间、抗冲击能力的要求差异较大，因此设计阶段就把模块化作为核心思路，不需要重新开模或者大规模改件，就能通过更换局部配件适配不同的任务载荷。

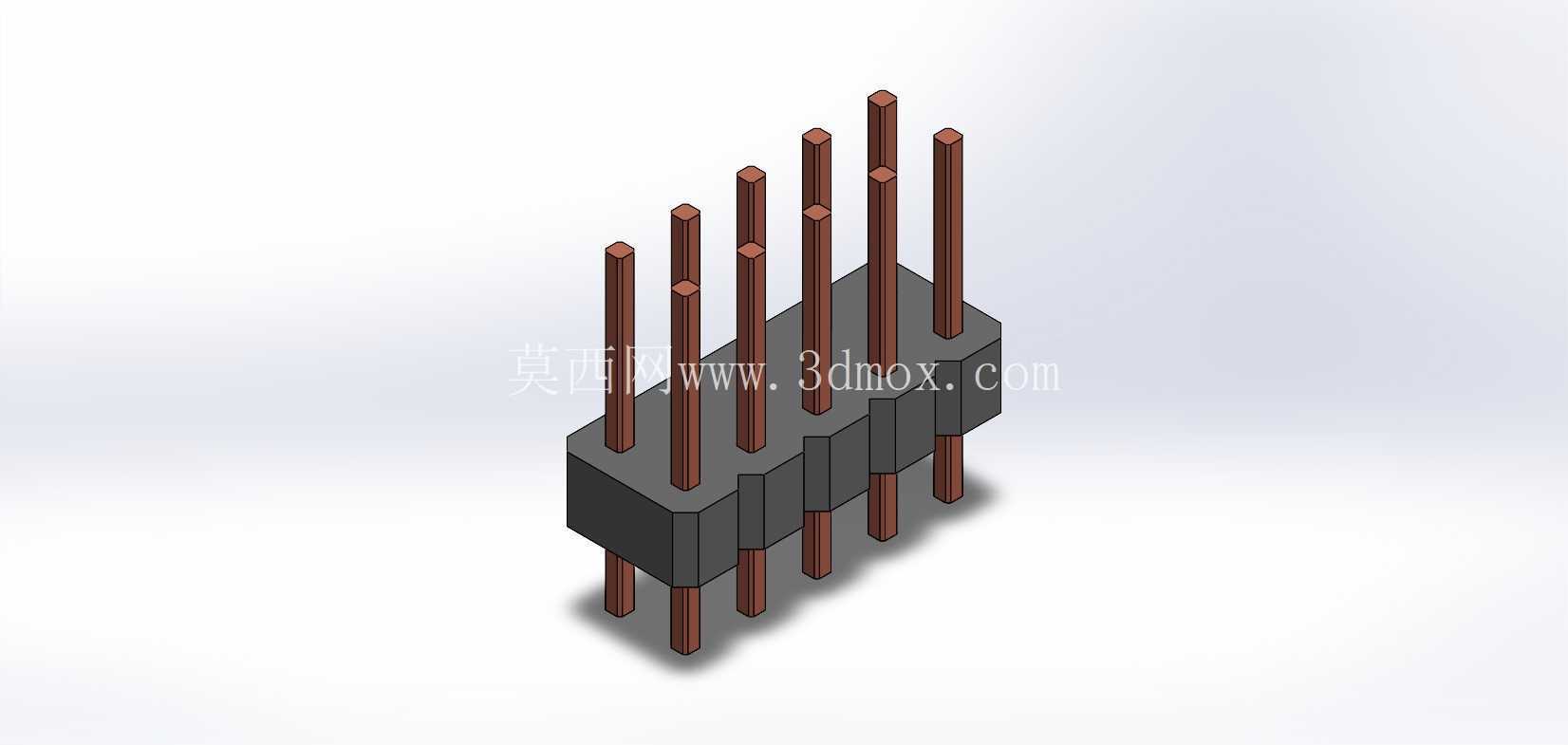

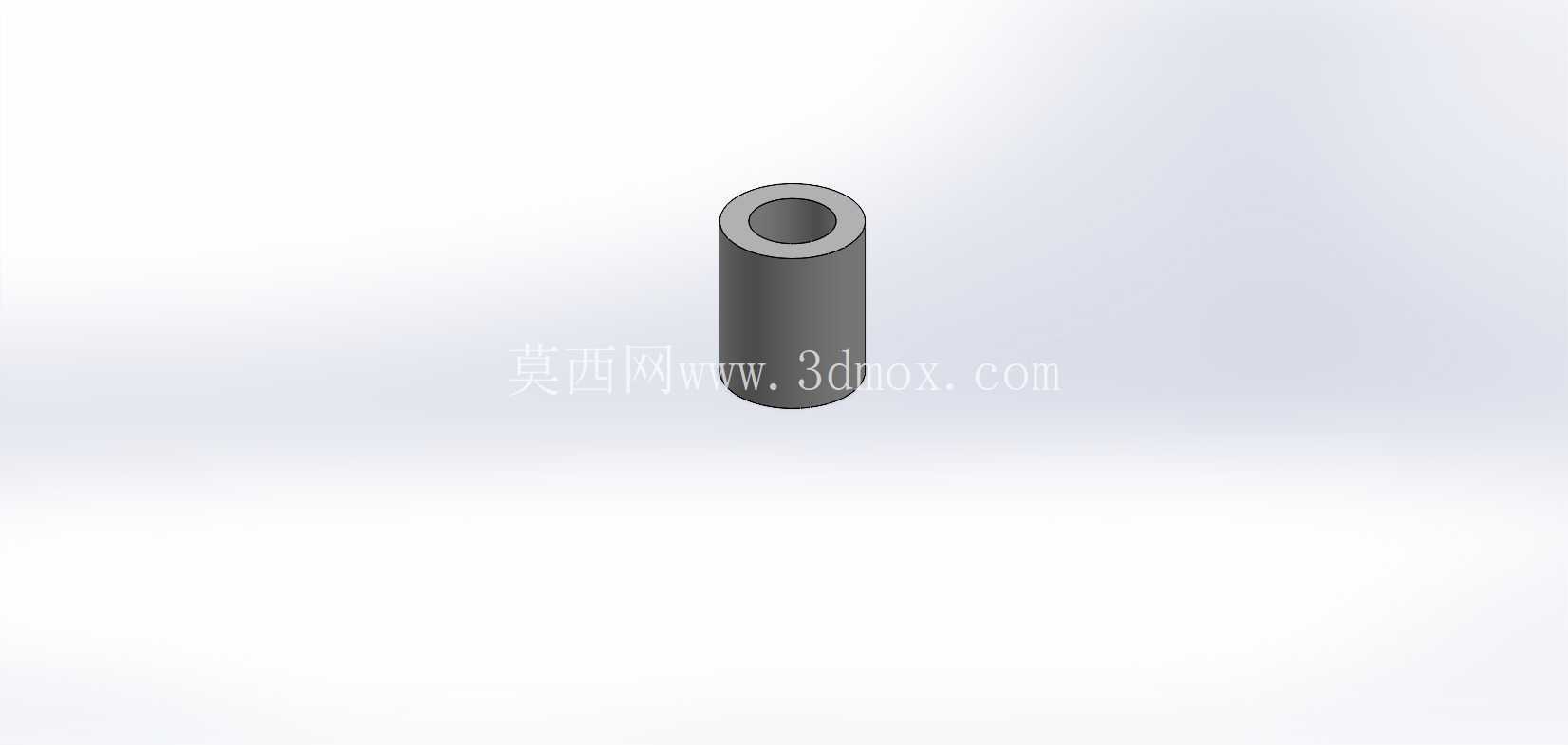

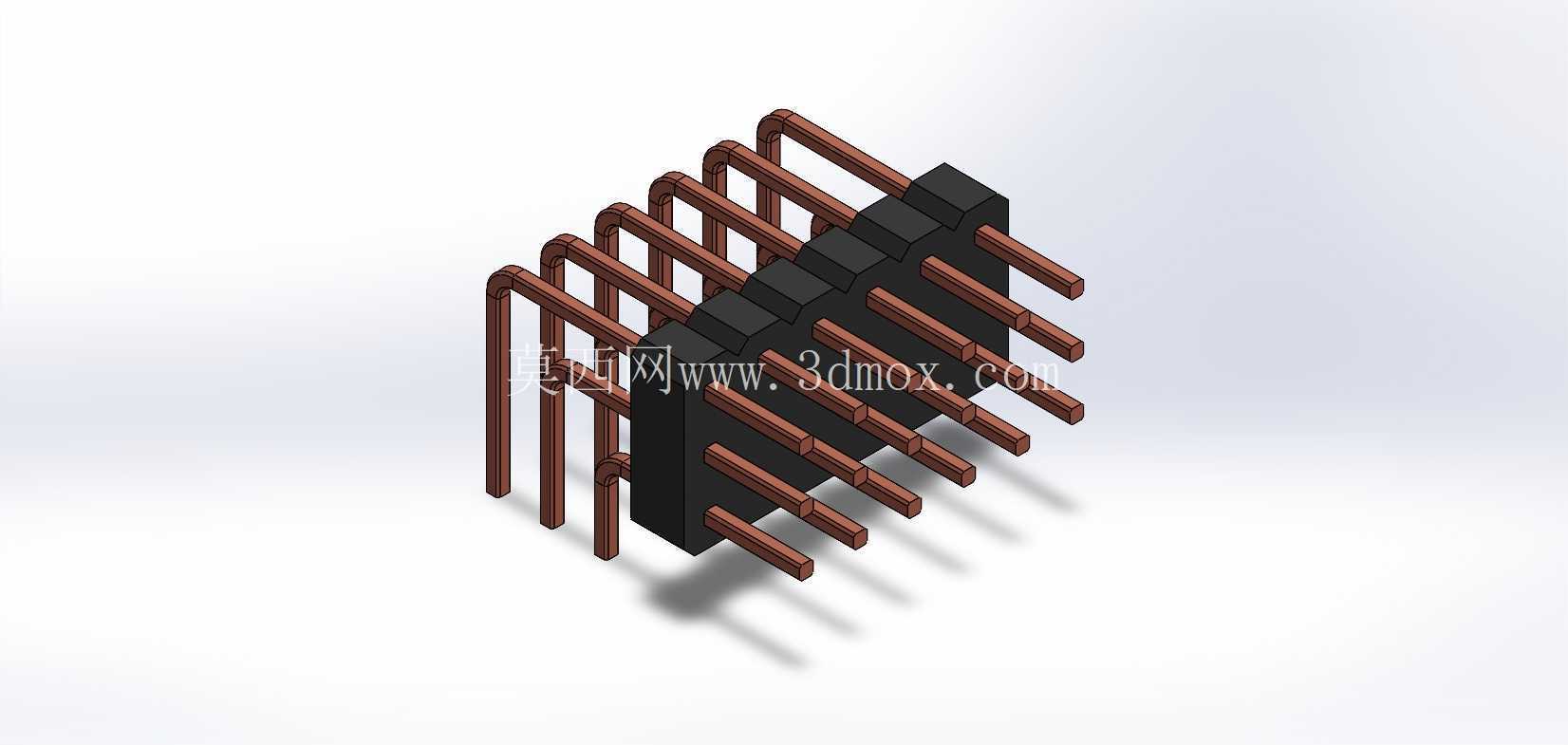

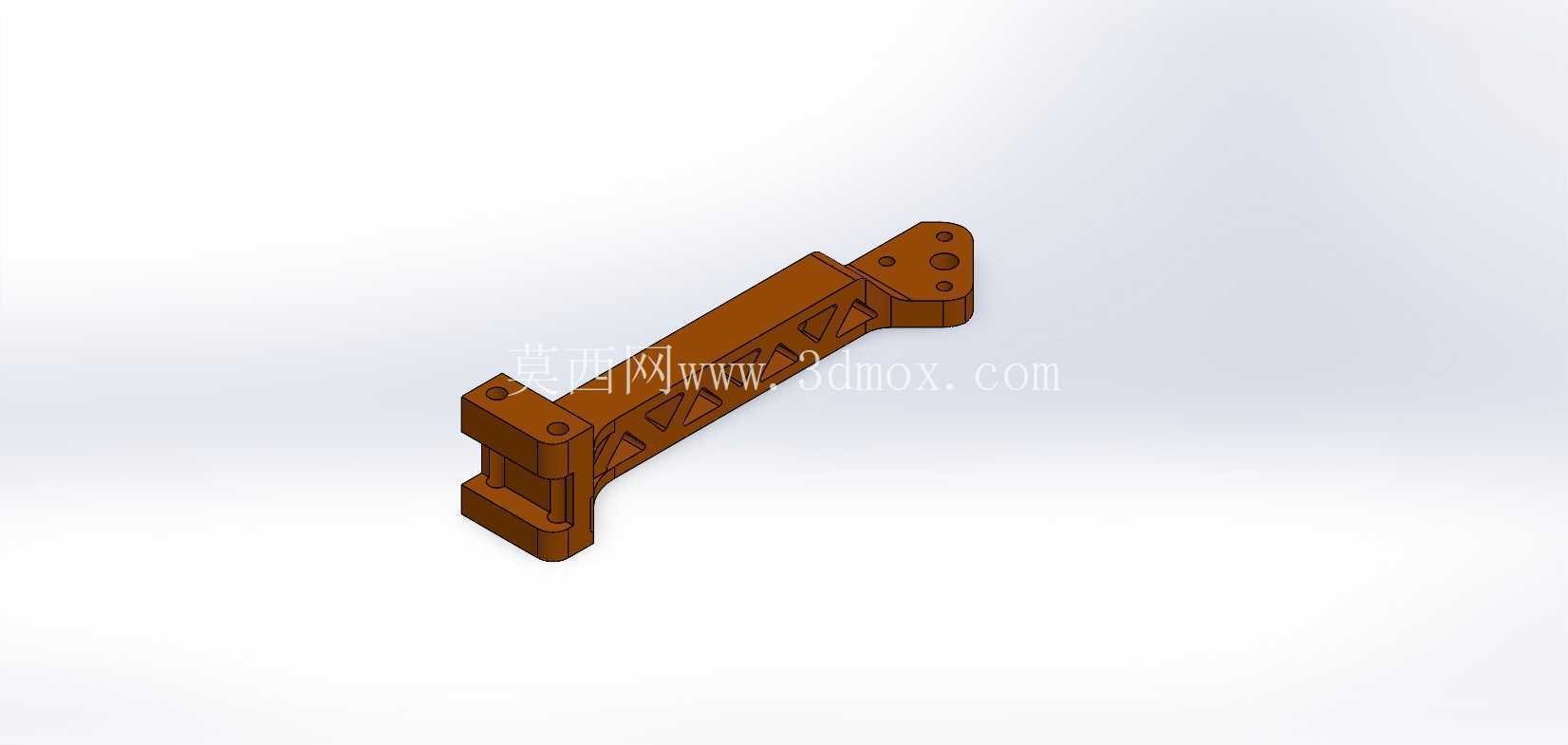

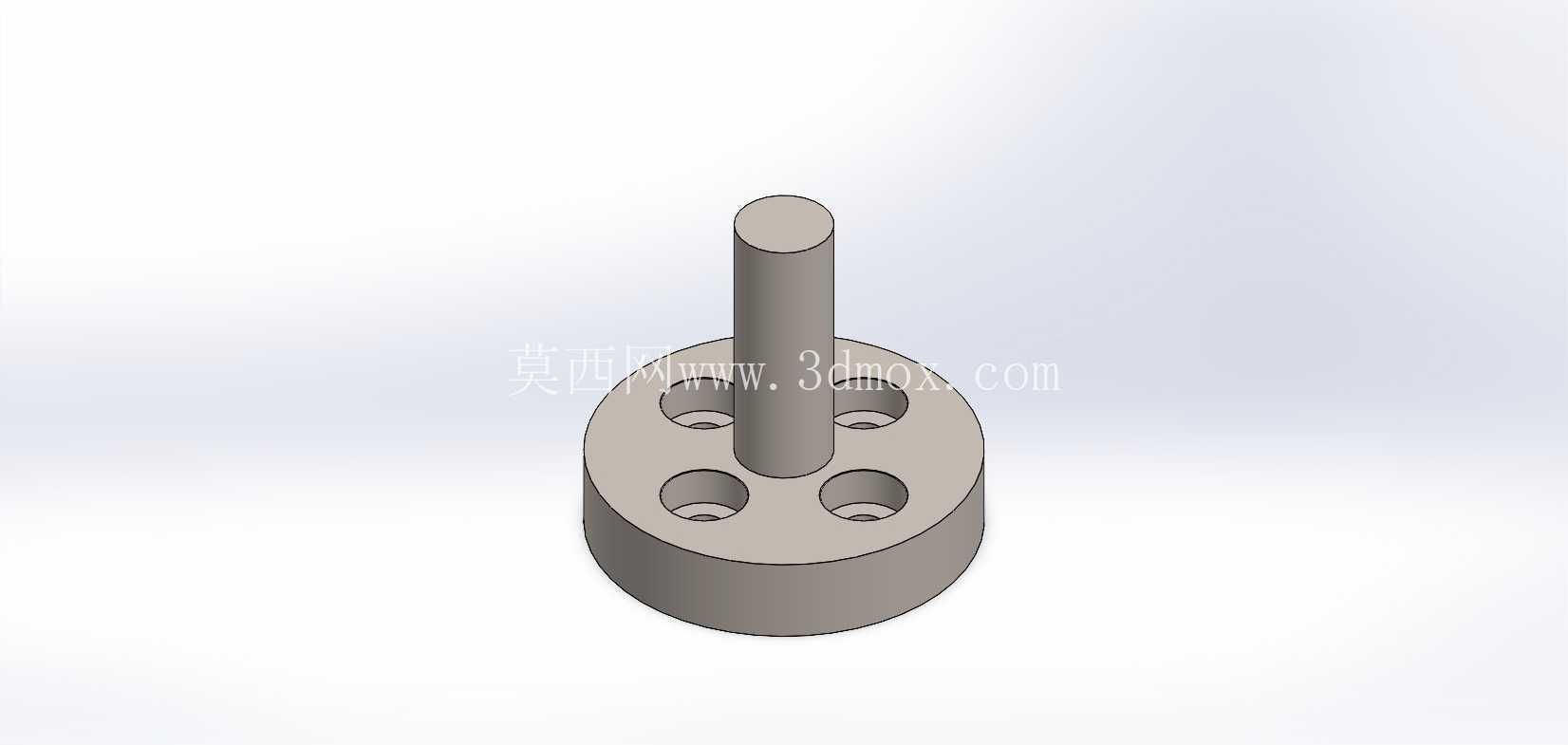

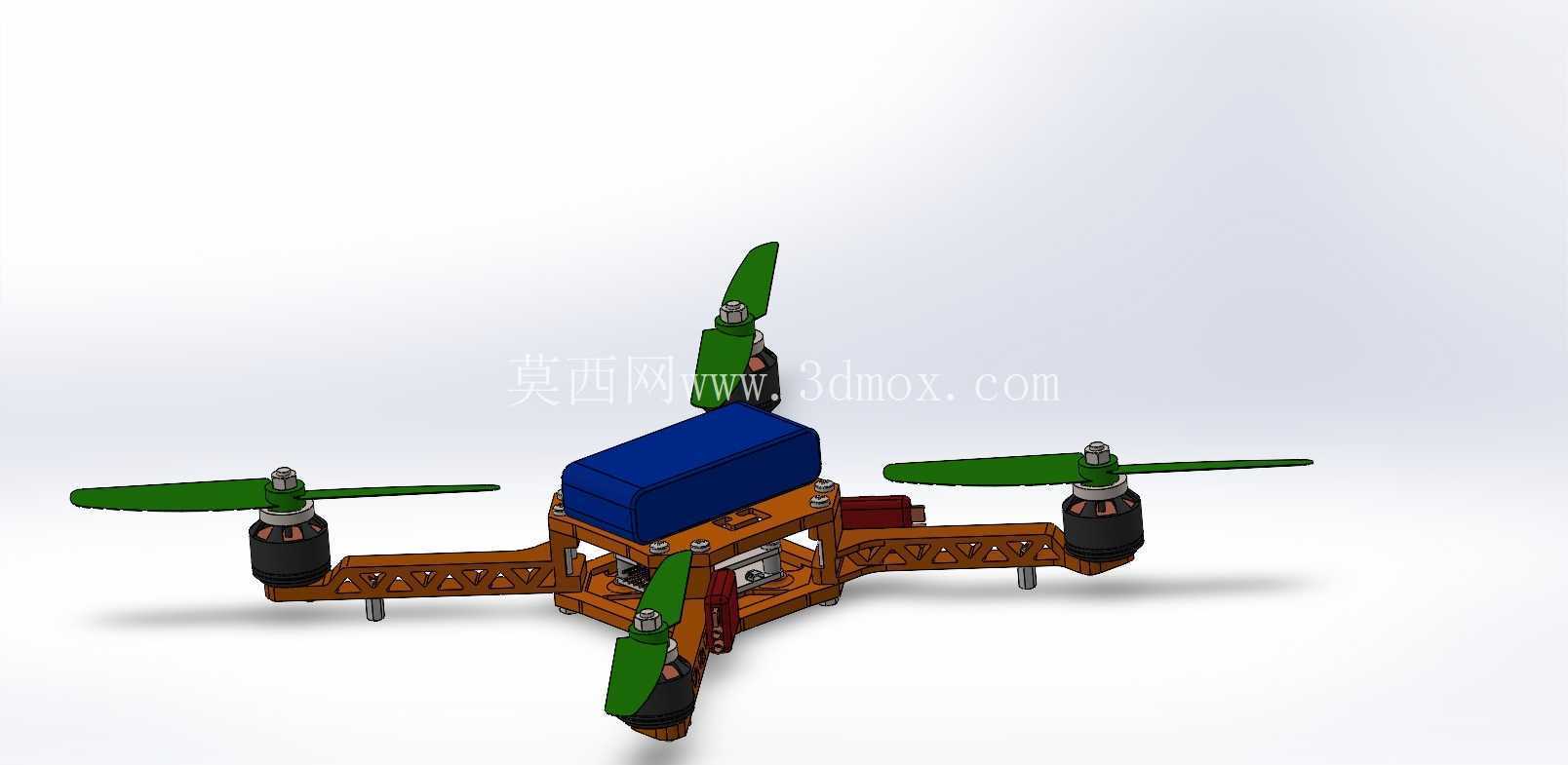

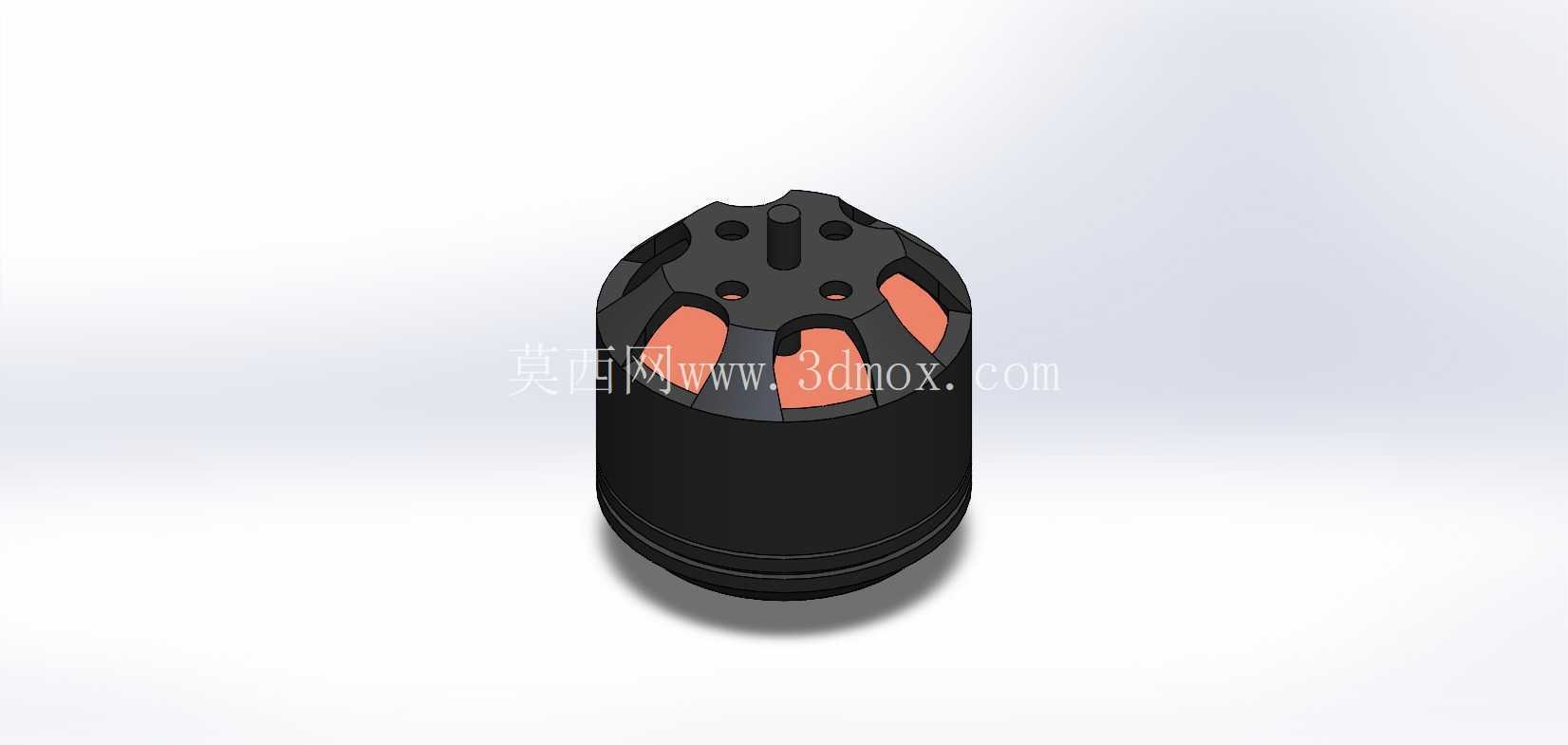

从结构布局来看，这套机架没有采用传统四轴常见的X型对称四臂一体结构，而是采用三臂支撑的布局形式，其中一个机臂集成了电池舱的承载结构，中央框架作为核心承力部位，四个电机安装座分别布置在机臂末端，每个安装座都预留了无刷电机的标准安装孔位，孔位间距适配市面主流的22系列、23系列小型无刷电机，不需要额外做转接件就能完成电机固定。机臂部分采用镂空的桁架式结构，在保证机臂抗弯强度的前提下，尽可能去除非承力区域的材料，降低整机自重，毕竟对于多旋翼飞行器来说，每减少1g的结构重量，就能对应提升约1.2g的有效载荷能力，或者延长同等电池容量下的续航时间。

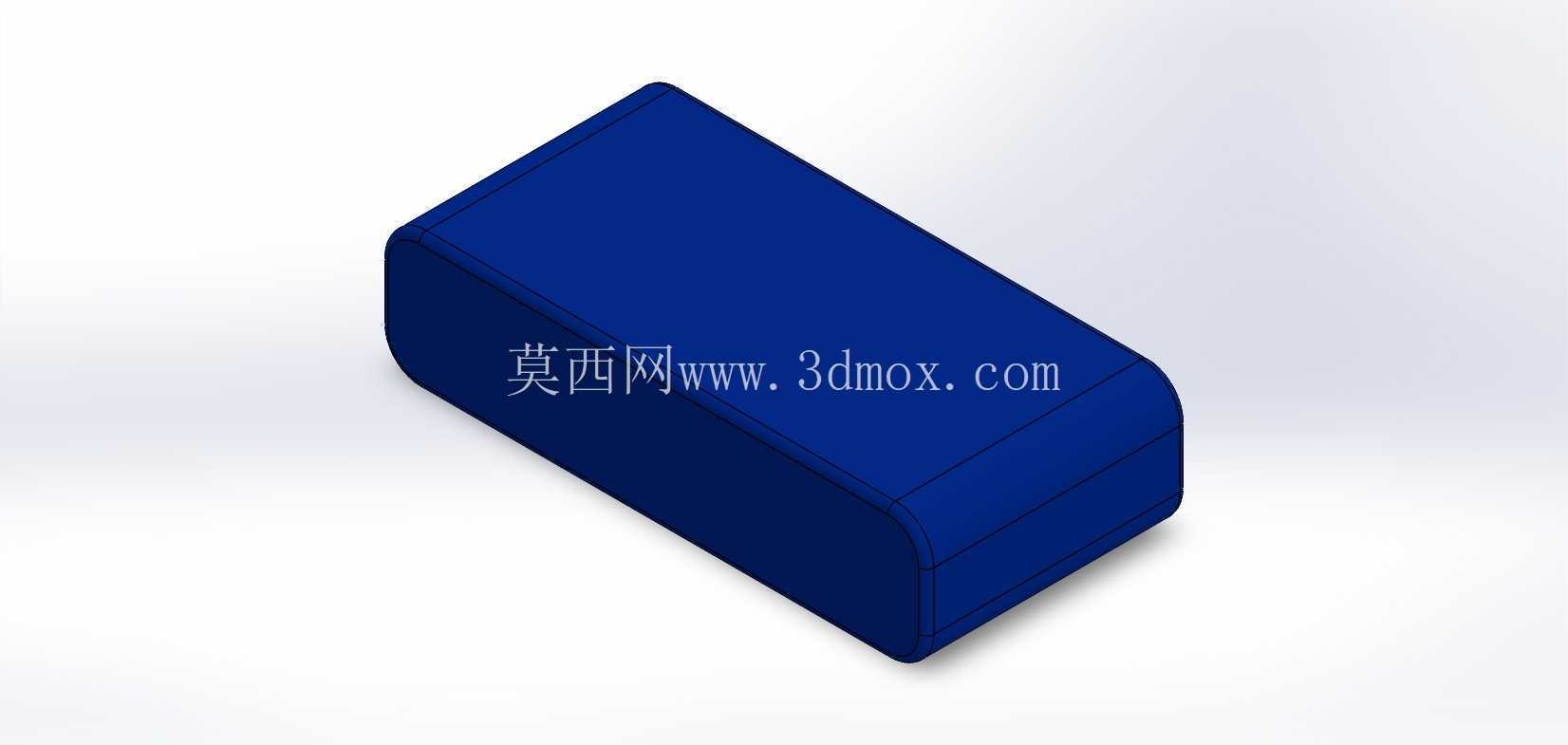

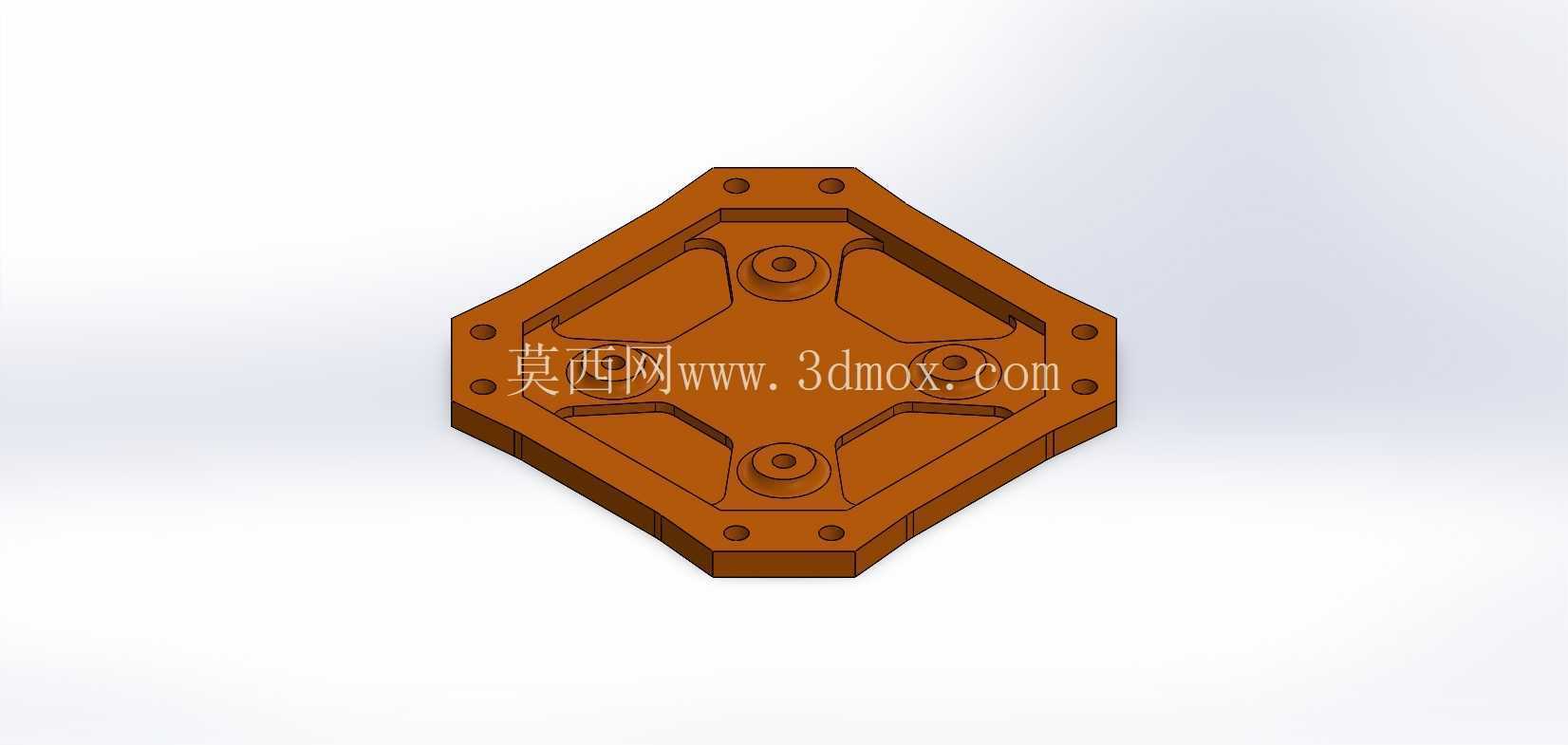

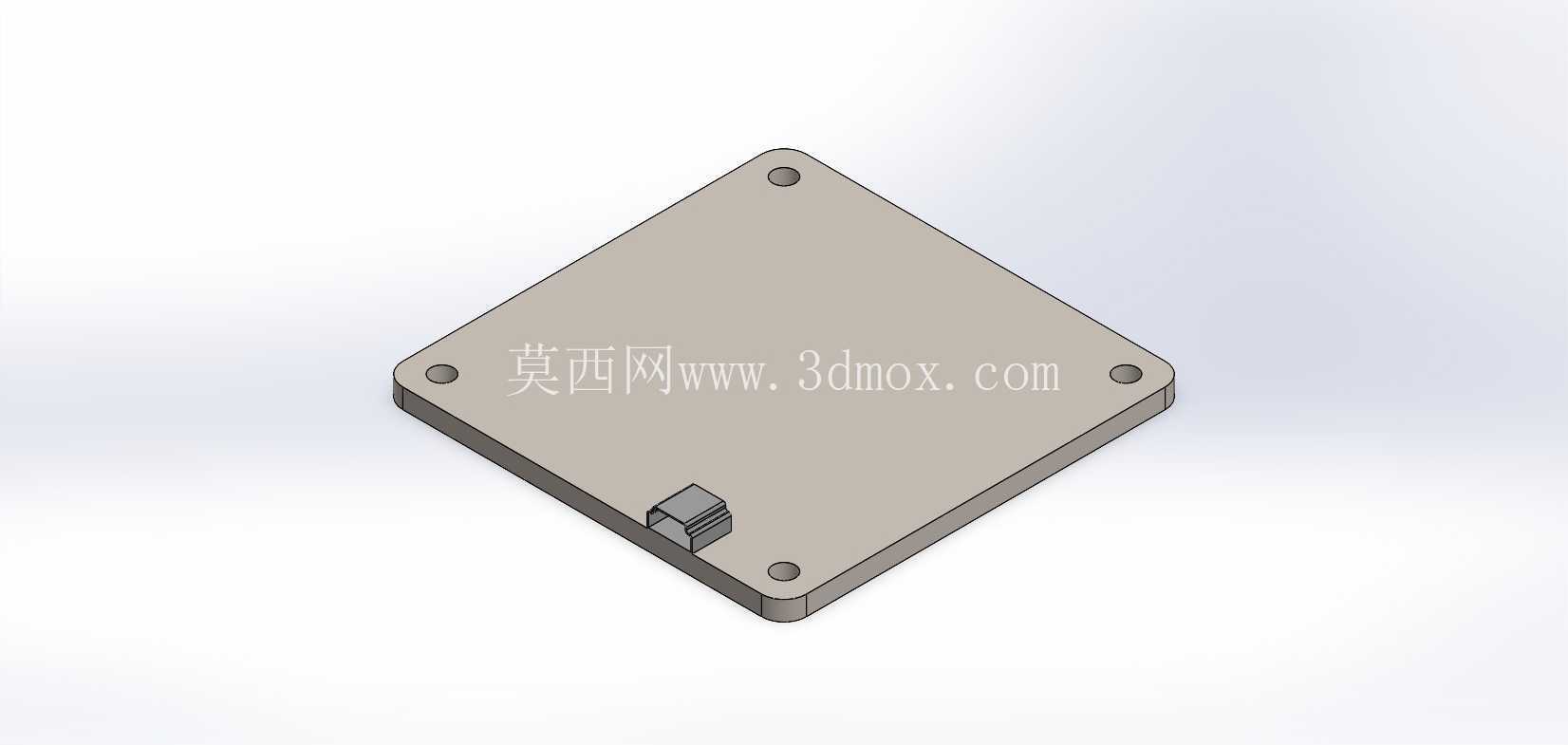

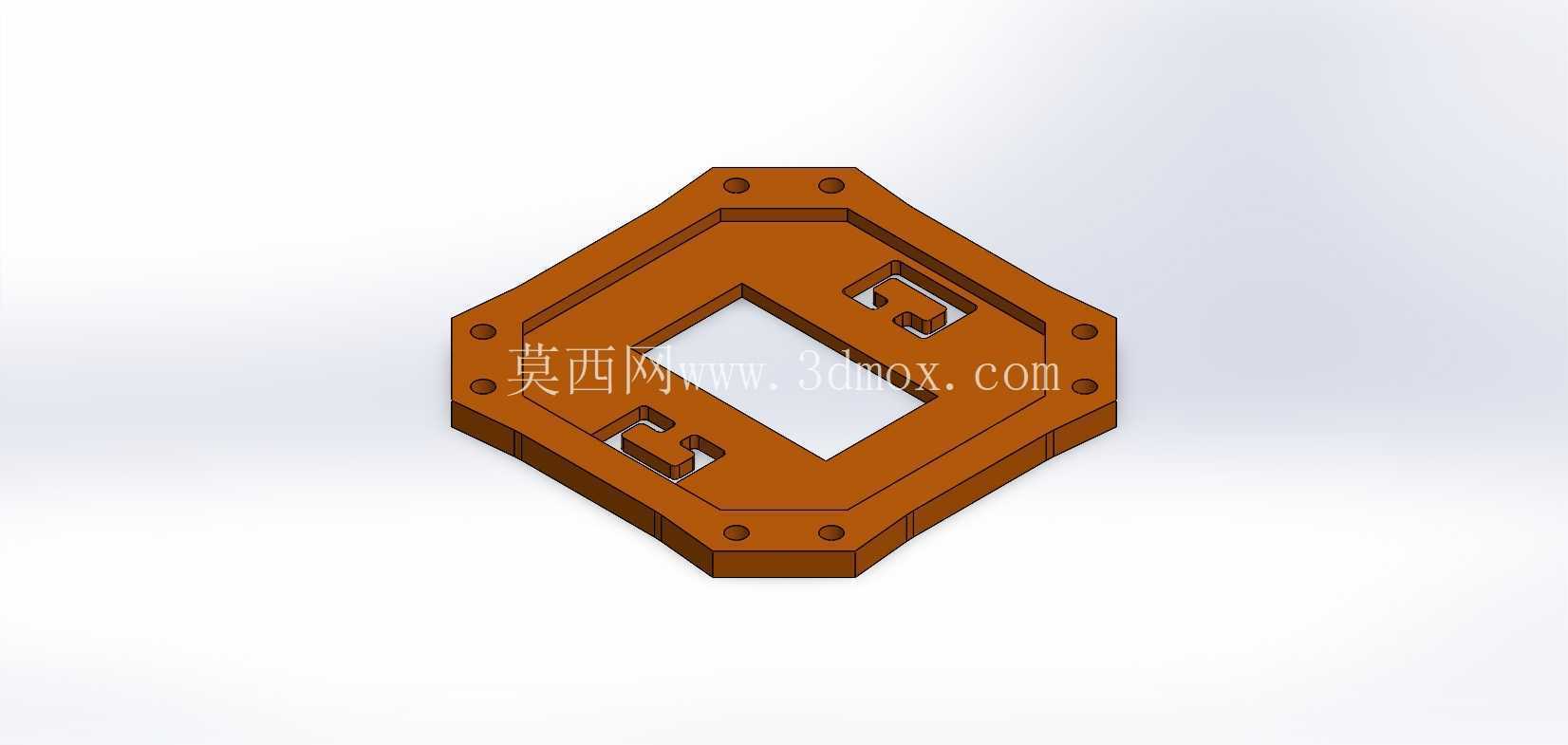

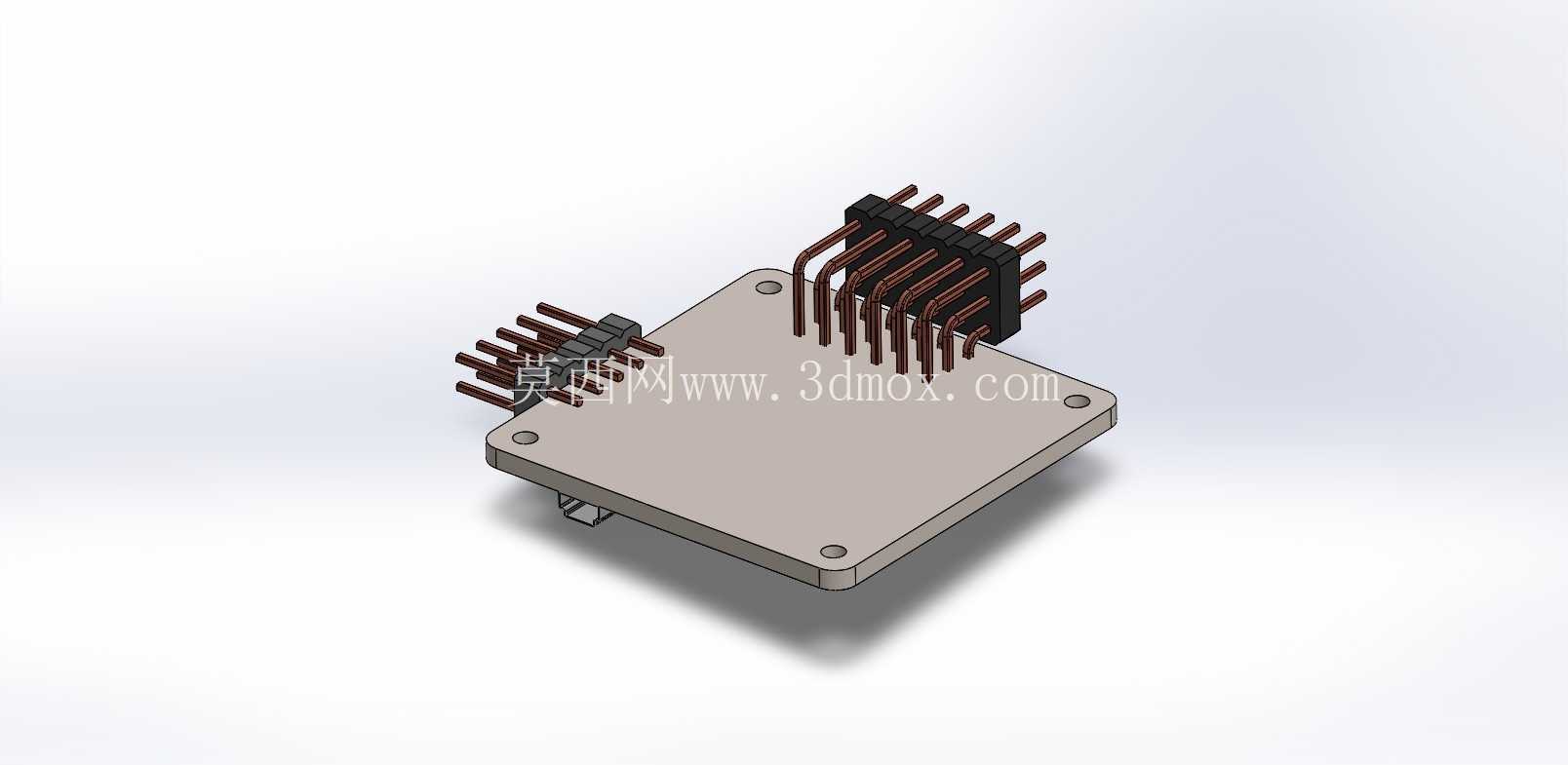

部件安装的边界设计上，中央框架预留了飞控板、电调、接收机的标准安装位，安装孔位兼容通用的30.5x30.5mm、20x20mm飞控安装孔距，不需要额外打孔就能固定主流的开源飞控硬件。电池组采用快装式的模块化设计，电池舱的卡扣结构可以快速更换不同容量的锂聚合物电池，舱体的限位结构能避免飞行过程中电池出现窜动，影响整机的重心位置——多旋翼飞行器的重心偏移会直接导致电机输出功率不均，增加不必要的功耗，严重时甚至会引发飞行姿态失稳，因此电池舱的定位公差控制在0.2mm以内，保证每次安装电池后重心都能落在旋翼中心的几何交点位置。

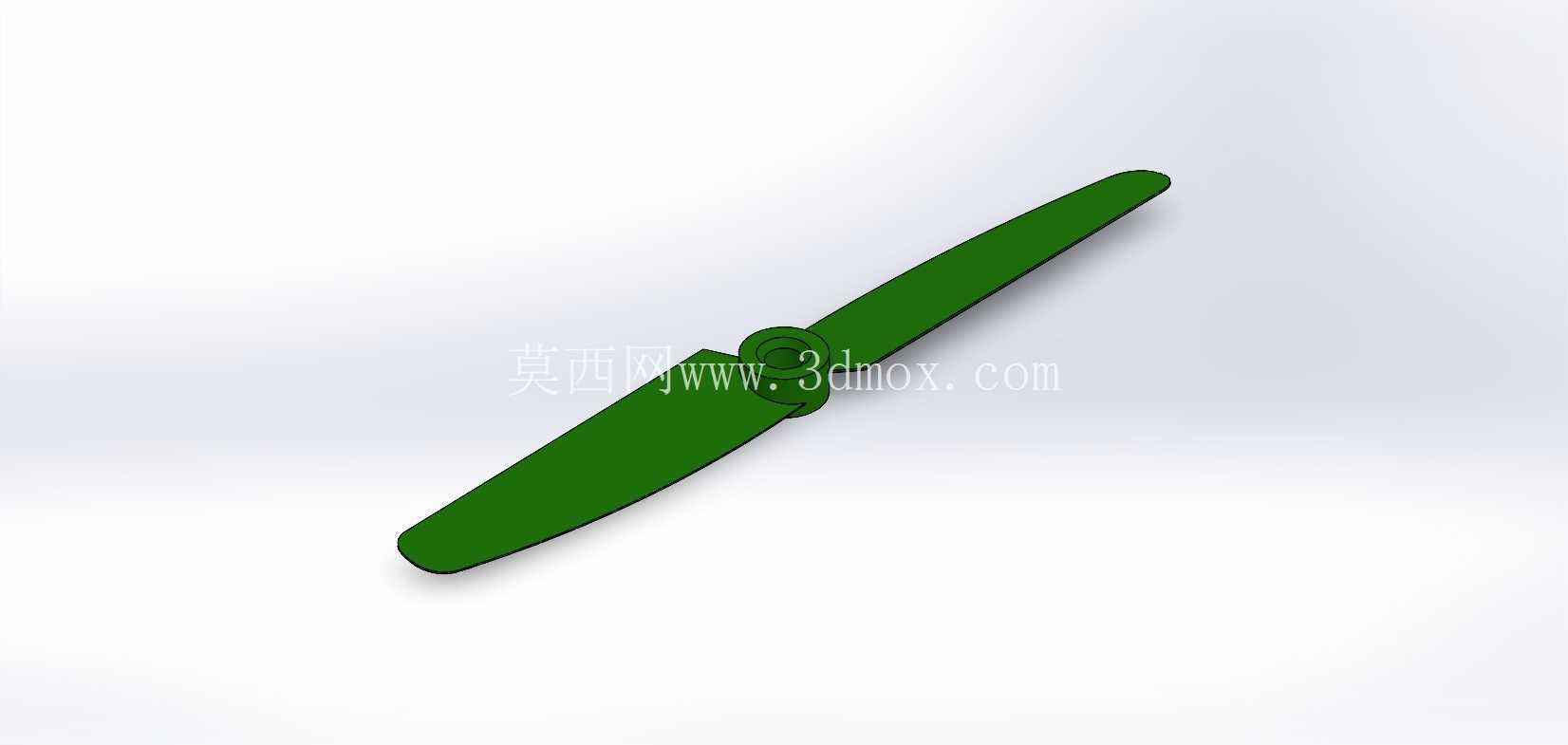

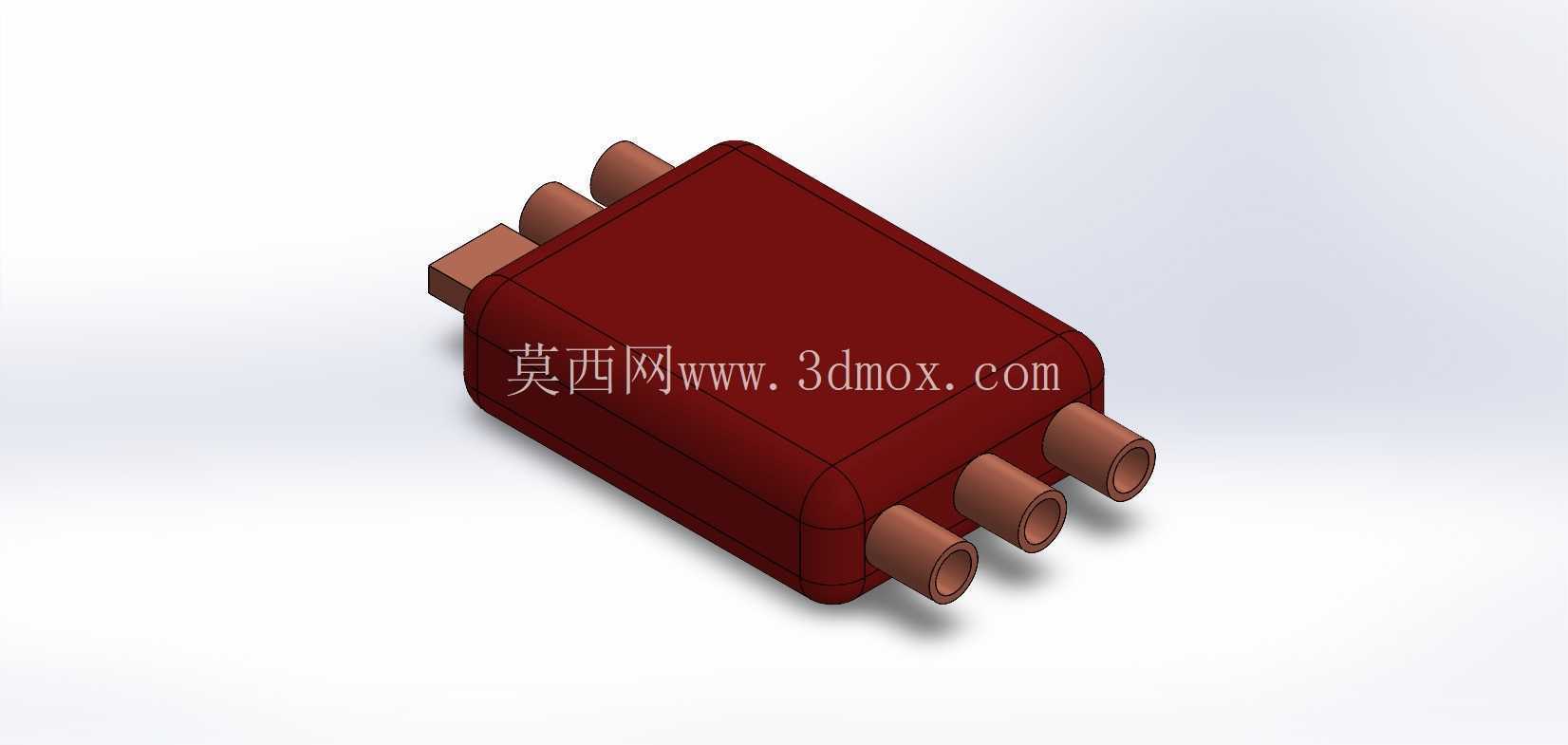

动力匹配部分，每个电机安装座下方都预留了电调的布线槽，电源线与信号线可以沿着机臂内部的走线槽布置到中央框架，避免线材外露在飞行过程中被螺旋桨打到，同时也能减少飞行时的风阻。螺旋桨采用快拆式的安装结构，配合电机轴上的锁紧件，不需要额外工具就能完成螺旋桨的更换，桨叶的安装平面与电机轴的垂直度控制在0.1mm以内，减少高速旋转时的振动，振动值的降低不仅能提升飞行稳定性，还能延长飞控内置陀螺仪、加速度计的使用寿命，减少IMU滤波的计算负载。

结构强度校核方面，机臂与中央框架的连接部位采用嵌入式的加强结构，连接位置的壁厚比机臂主体厚1.2mm，能够承受降落时的冲击载荷，即使在1.5m高度自由落体降落，连接部位也不会出现断裂或者塑性变形。起落架部分采用轻量化的柱状支脚，支脚的高度预留了足够的离地间隙，保证下方挂载的小型摄像头、传感器不会在降落时接触地面，同时支脚采用可拆卸设计，如果需要做穿越类的高速飞行，可以快速拆除起落架降低风阻。

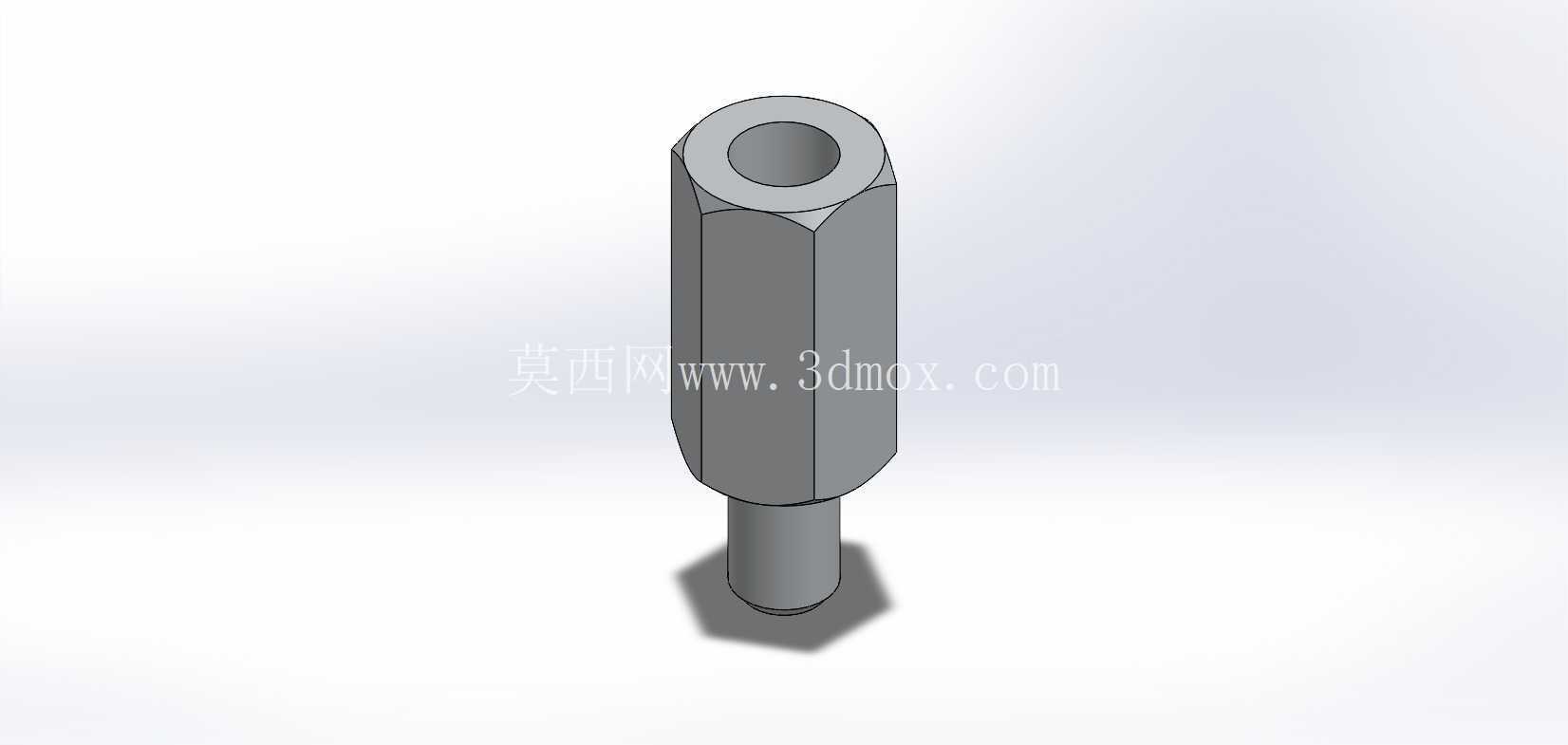

从设计思路的落地来看，整个结构没有采用一体化打印或者一体成型的方案，所有部件都可以单独拆卸更换，日常使用中如果某个机臂出现碰撞损坏，只需要更换对应的机臂零件即可，不需要更换整个机架，大幅降低后期的维护成本。所有的连接紧固件都采用标准的M2、M2.5螺丝，配件通用性极强，不需要定制特殊规格的紧固件，在常规的五金店或者航模配件店就能找到替换件。机架的整体轴距控制在250mm级别，属于小型四轴的常规尺寸范畴，折叠（若有）或者拆卸后可以放进普通的双肩背包侧袋，方便外出携带作业。

另外，结构设计阶段就考虑了电磁兼容的问题，电调与飞控的安装位置之间预留了3mm以上的间隔，走线时电源线与信号线分开布置，减少大电流电源线对飞控传感器信号的干扰，避免飞行过程中出现信号干扰导致的姿态异常。中央框架的顶部预留了扩展安装位，可以加装GPS模块、数传天线等配件，安装位的孔位兼容通用的航模配件标准，不需要额外改装就能完成扩展配件的固定。这套结构的所有配合面都做了公差匹配，零件之间的装配间隙控制在0.1mm以内，装配后不会出现松动或者旷量，整机的结构共振点避开了电机常用的转速区间，避免飞行过程中出现共振导致的姿态抖动问题。
