重型船舶操舵升降装置三维结构设计

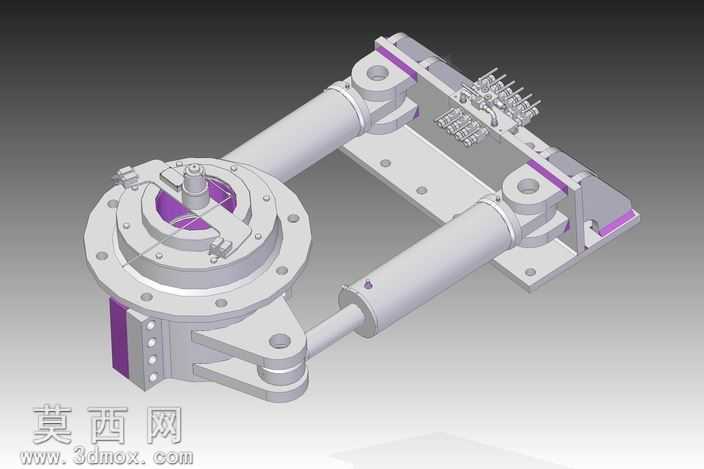

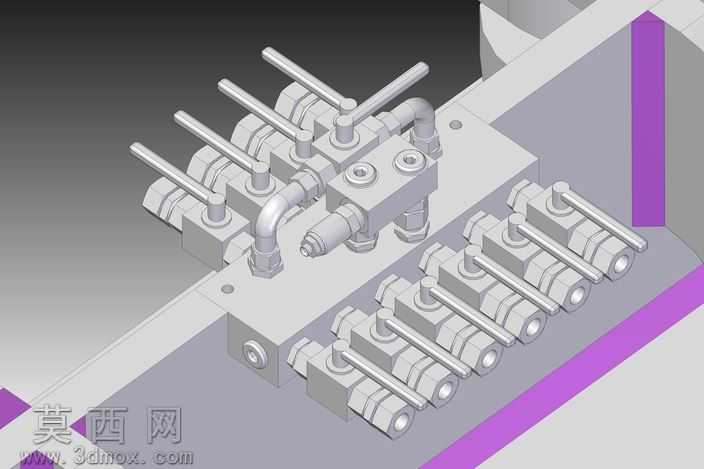

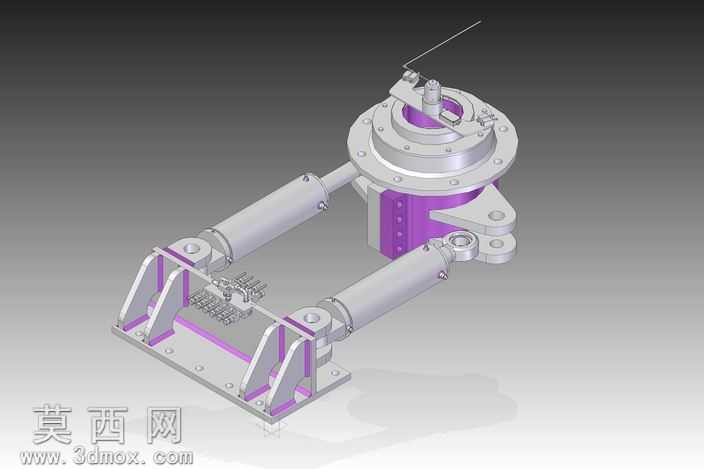

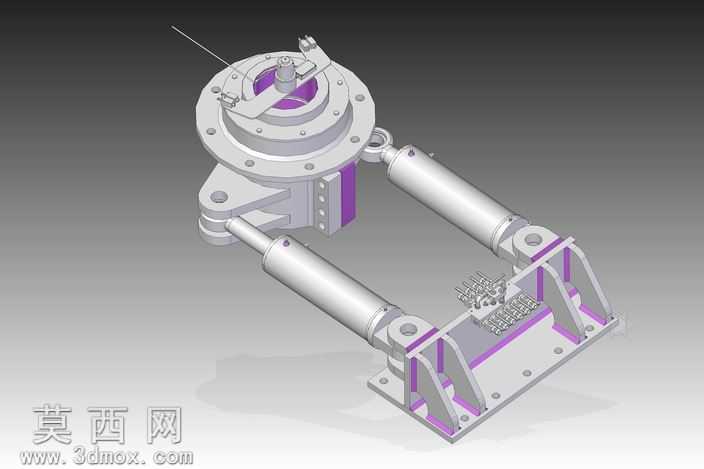

本作品为多用途重型可潜式船舶操舵升降装置的三维建模成果，建模过程中严格遵循重型船舶舾装设备的设计规范，先完成整体方案的结构拆解，将整套装置划分为回转操舵主体、双柱液压升降驱动、安装固定基座、液压管路排布四个核心功能模块，逐模块完成参数化建模。建模阶段对核心回转法兰盘的螺栓孔位、舵轴安装腔的配合公差、液压油缸的铰接支座结构都做了精准还原，所有零件的尺寸比例严格参照重型通航船舶的操舵载荷要求设定，确保各部件的装配关系完全符合实际机械配合逻辑，不存在干涉错位问题。材质渲染阶段，针对不同部件的实际工况赋予对应材质：主体承载结构件采用船用高强度铸钢材质，调整金属粗糙度参数还原铸钢件哑光厚重的质感；液压油缸活塞杆采用抛光镀铬金属材质，模拟光滑耐磨的表面特性；密封件、管路防护套采用耐海水腐蚀的丁腈橡胶材质，调整漫反射参数还原橡胶件的哑光弹性质感；安装基座表面做镀锌防锈处理，还原镀锌层略带银灰的金属光泽。结构设计上采用双柱液压驱动的升降方案，相比单柱驱动具备更高的承载稳定性，可满足重型货船的大载荷操舵升降需求，回转核心采用集成式齿轮传动结构，将舵机驱动齿轮集成在回转主体内部，既缩减了整体安装空间，又能提升传动效率，降低海水侵蚀对传动部件的影响。整套模型的装配层级清晰，可直接用于船舶舾装方案的展示、结构优化验证以及相关教学演示，完整还原了重型船舶操舵升降装置的机械原理与结构细节，能够直观呈现双柱液压驱动、齿轮回转操舵的工作过程，为同类船舶辅机设备的设计优化提供可靠的三维参考依据。
