汇纳580遥控履带挖掘机结构设计

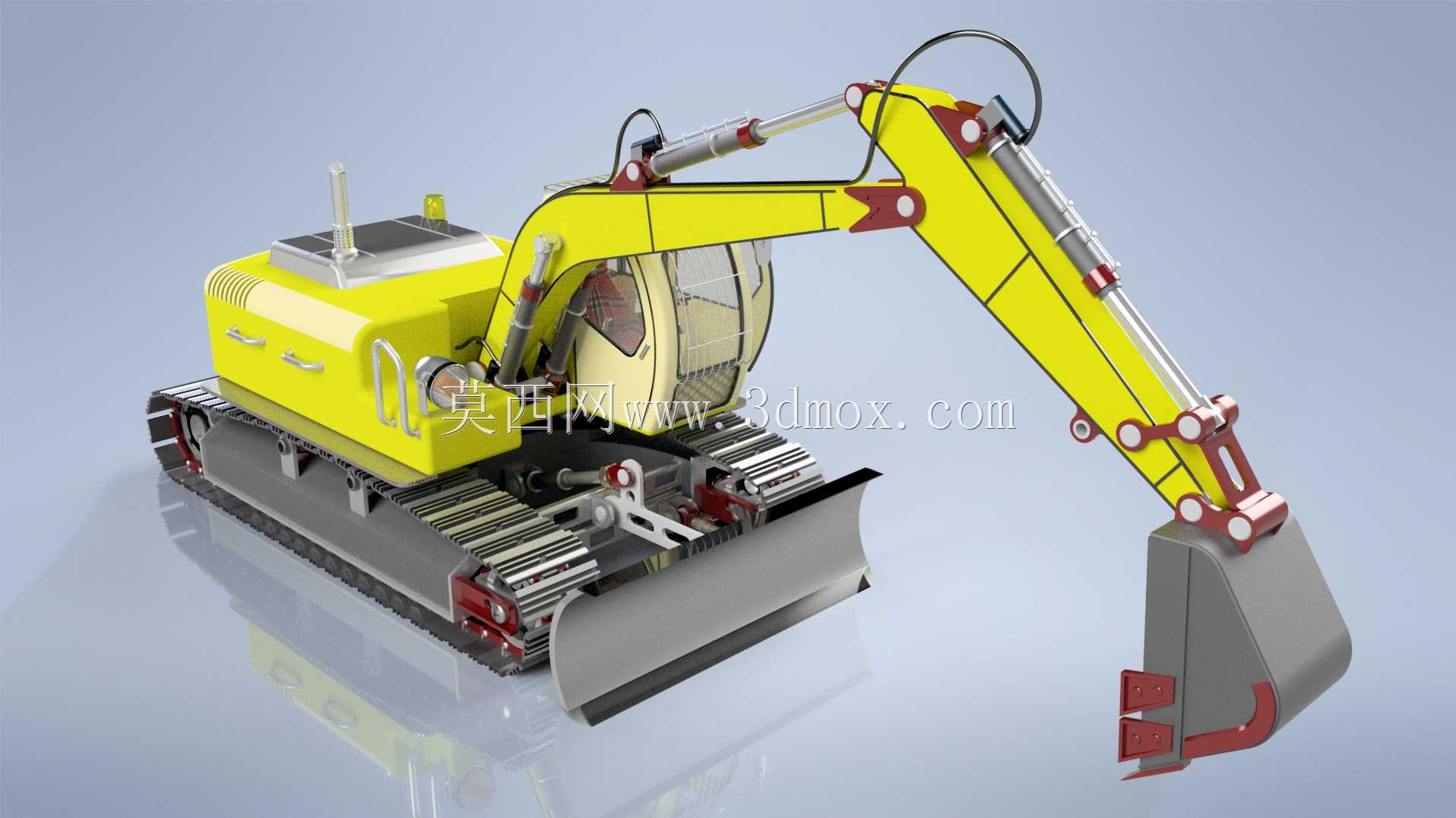

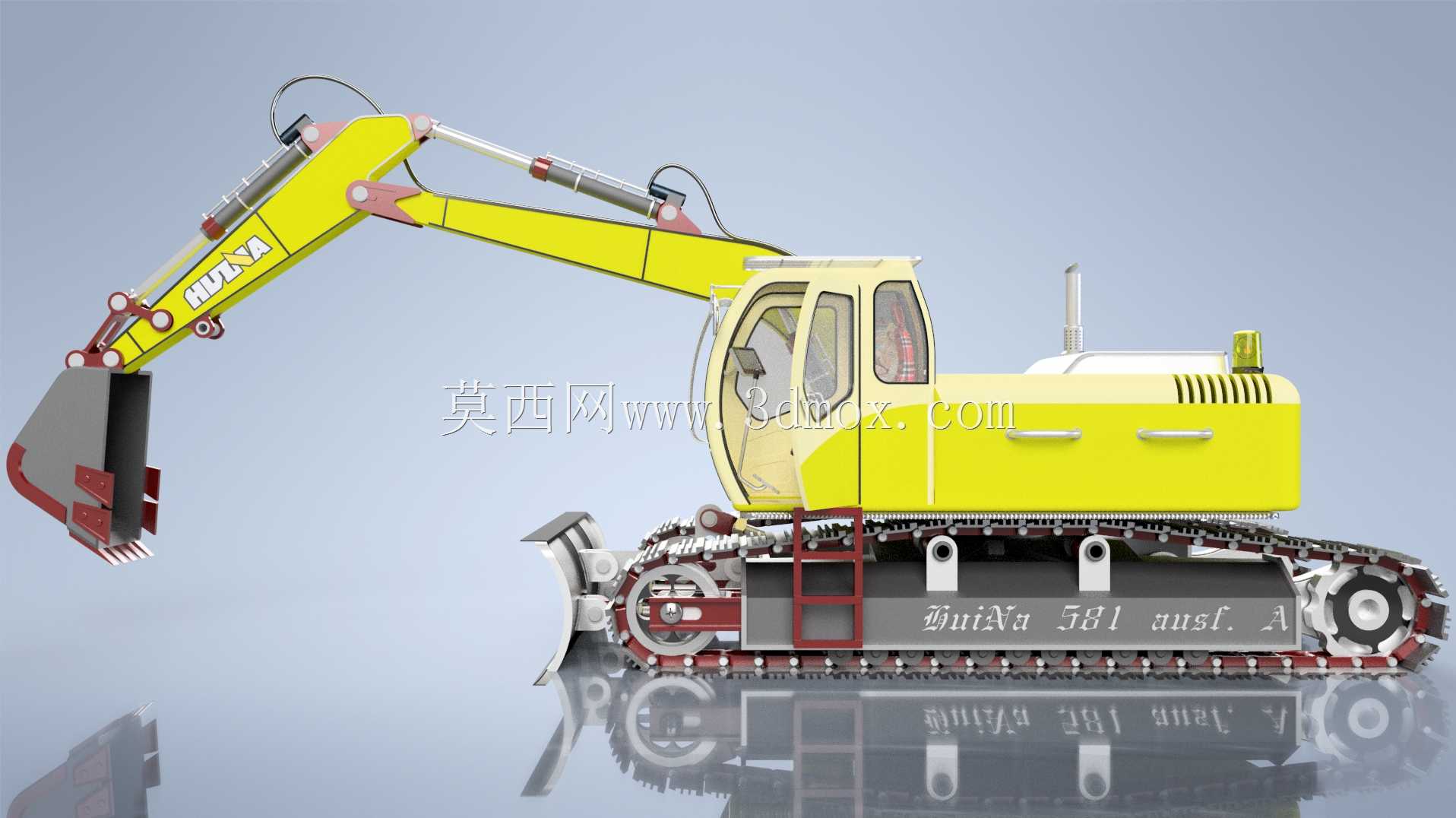

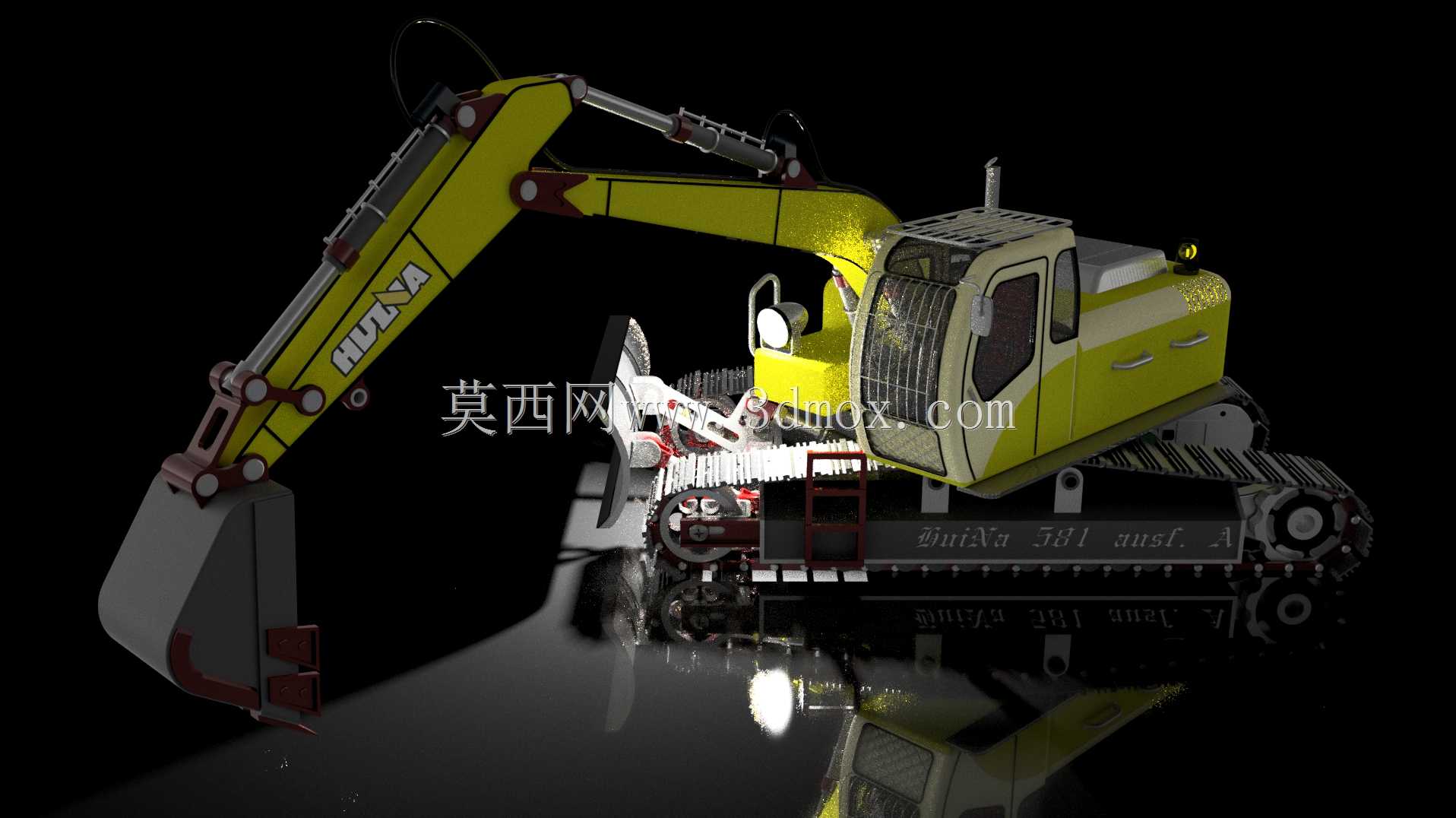

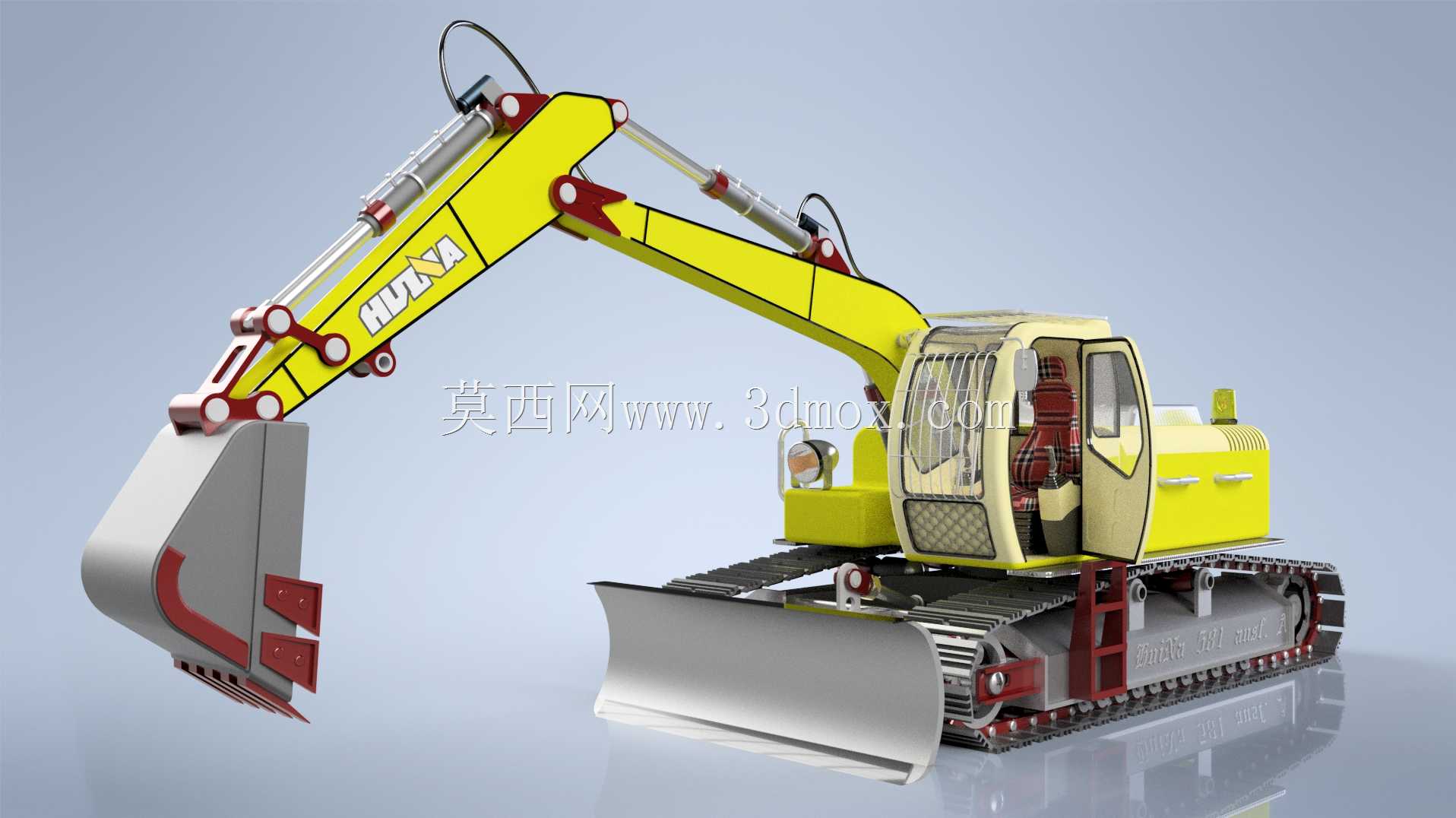

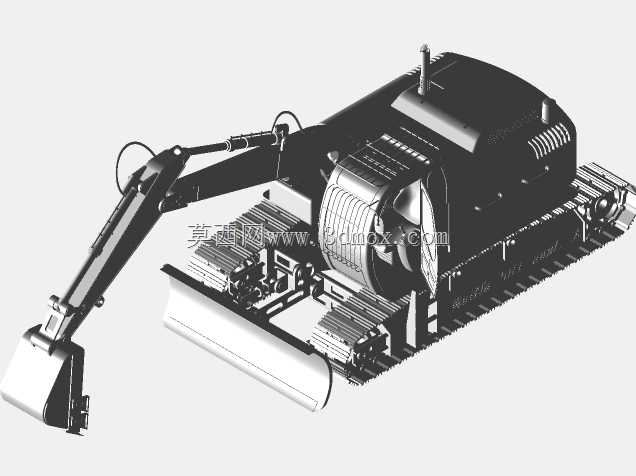

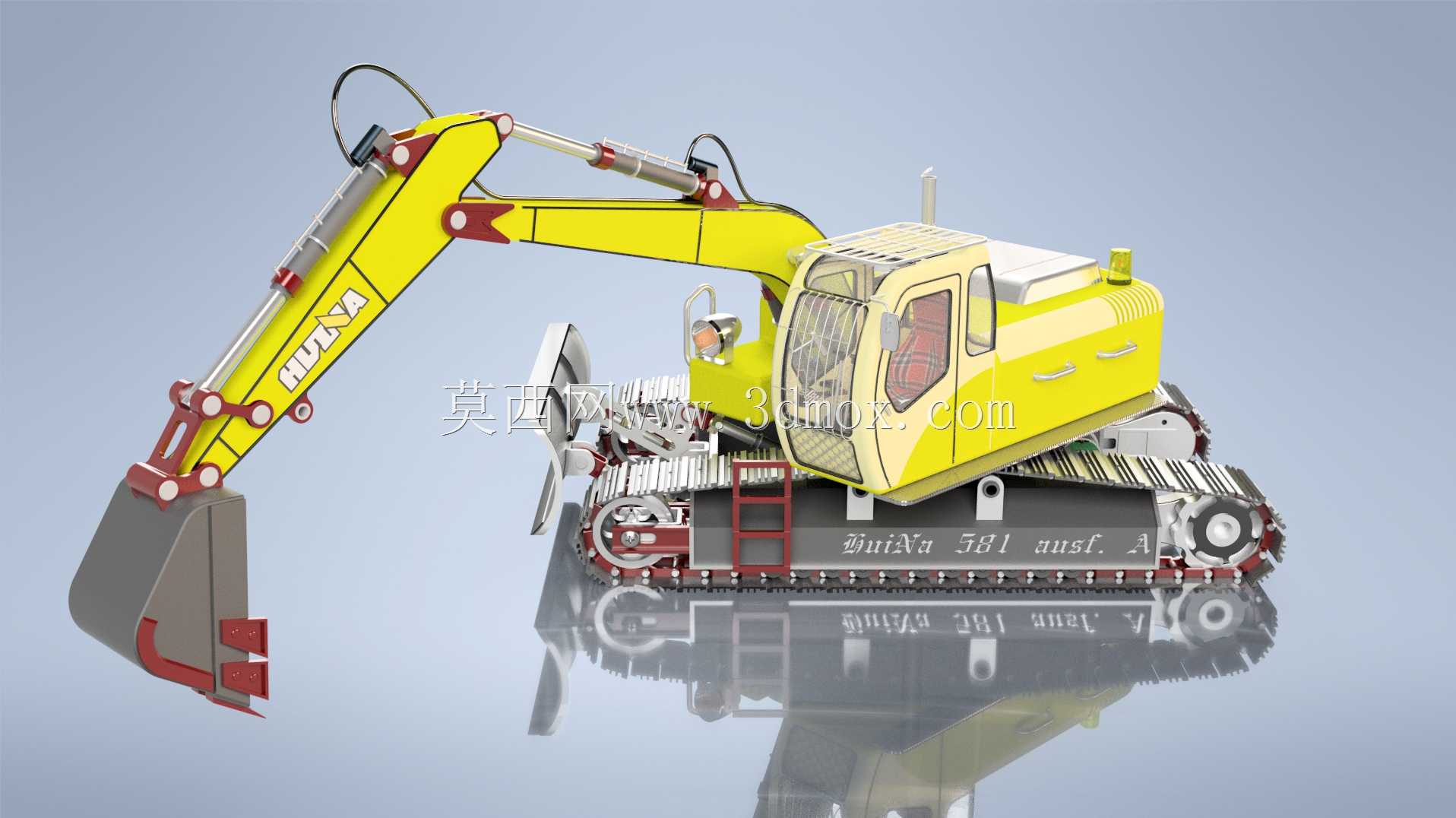

　　这套履带式挖掘机三维结构以小型遥控工程作业装备为原型展开，整体围绕土方开挖、散料归集、场地平整和轻型装卸等典型工况进行布置。整机采用下部履带行走机构、上部回转平台、前置铰接工作臂和后置动力舱的经典布局，能够在狭窄工地、模型试验场、教学演示台以及仿真作业场景中完成前进、后退、转向、回转、抬臂、收斗和推土等动作。

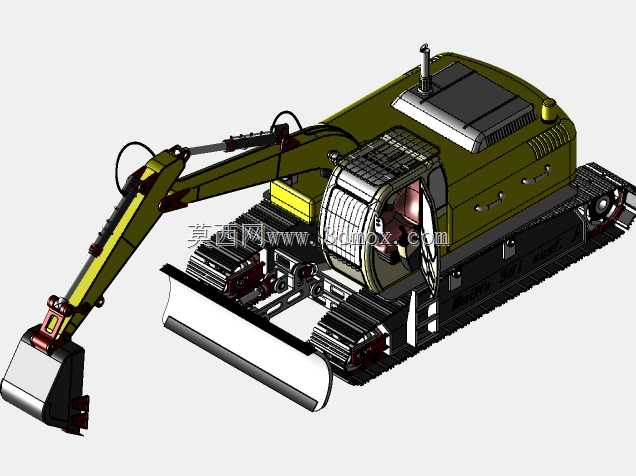

　　下部行走部分采用左右对称履带总成，履带板沿驱动轮、导向轮和支重轮形成闭合环，接地面积较大，单位接地压力相对较低，适合在沙土、碎石、泥泞地面或临时施工面上移动。履带架内部预留了驱动轮安装位、张紧调节空间和托链轮支撑位置，设计时需要重点控制轨距、履带宽度、离地间隙和底盘总高之间的关系。轨距过小会影响横向稳定性，过大则削弱小半径通过能力；履带板宽度增加可改善松软地面附着效果，但也会带来转向阻力和整机宽度增加。前端推土板采用宽幅弧形板面，通过升降铰点与底盘连接，既可在倒退作业时推平松散物料，也能在挖掘时提供辅助支撑。

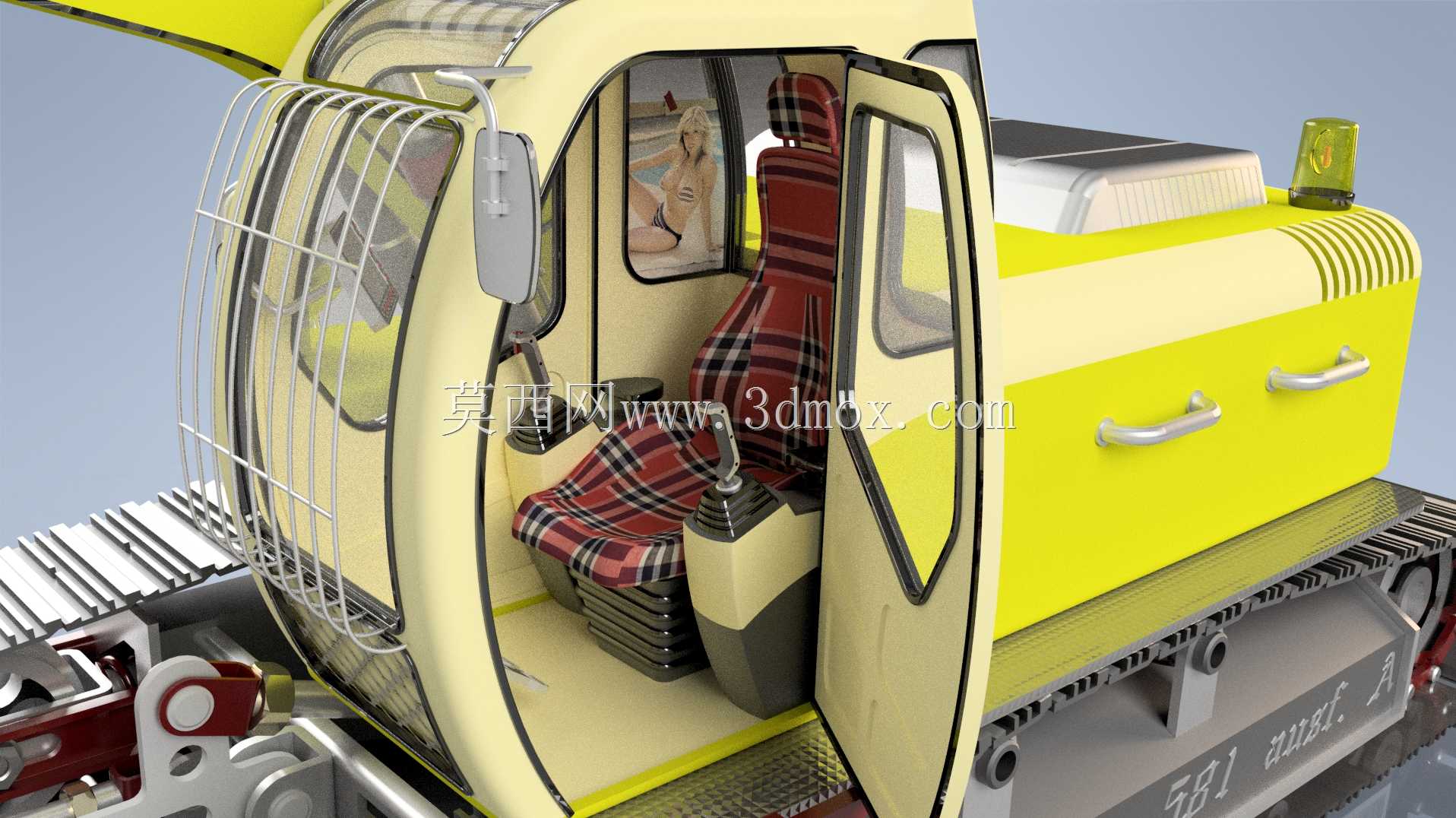

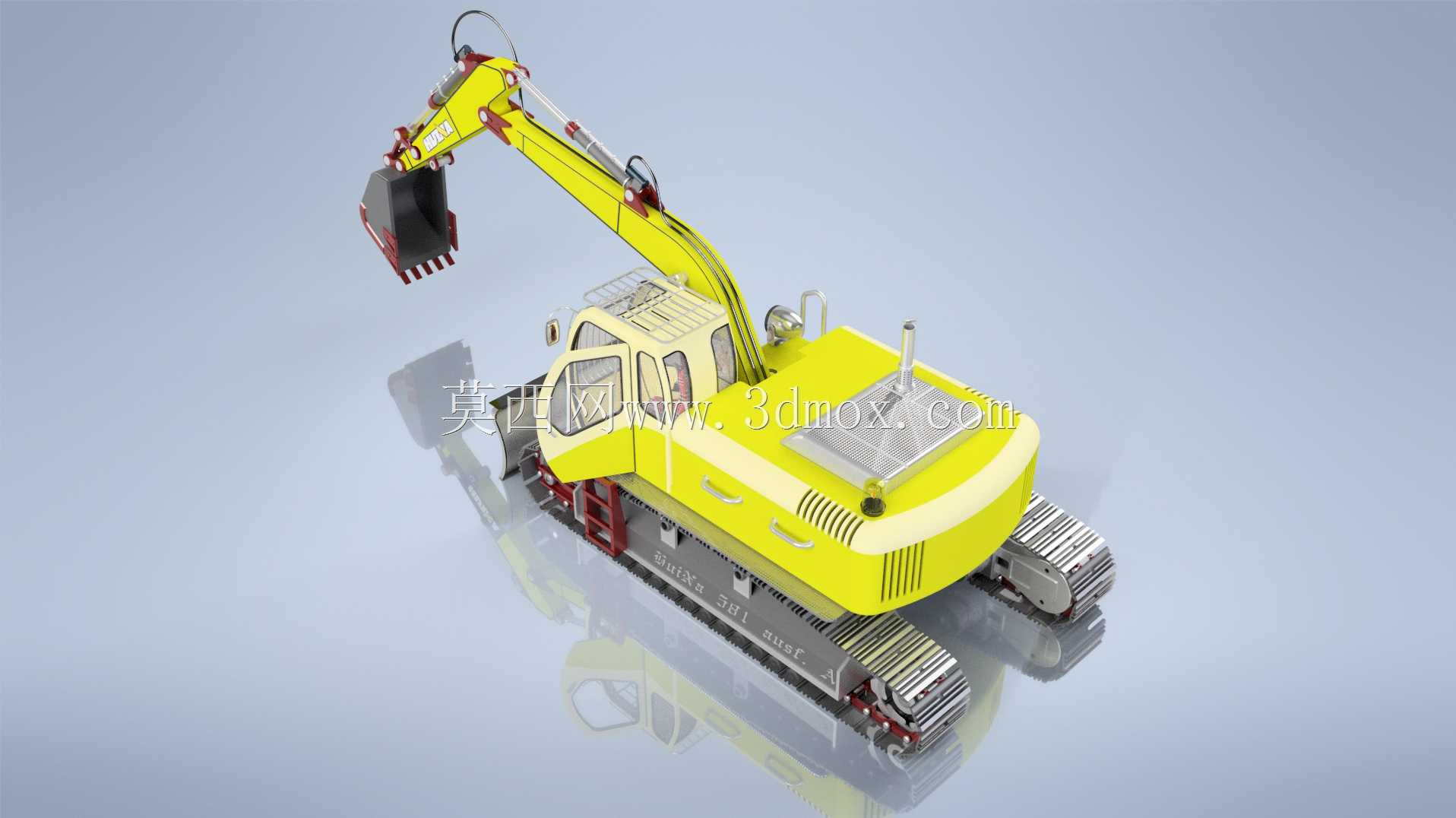

　　上部平台以回转支承为界实现360度方位旋转，平台上布置驾驶室、动力舱、液压元件、配重区域和维护盖板。驾驶室位于平台偏前位置，视野覆盖动臂铰点、铲斗作业区和前端推土板，门框、玻璃边界、座椅、操纵杆和内饰轮廓均在模型中保留，便于后续进行人机姿态校核或展示级渲染。动力舱外形采用折线覆盖件，侧面设置检修开口和散热格栅，舱体后部承担部分配重作用。工程布置时不能只关注外观曲面，还要让上部重心尽量靠近回转中心，同时在满斗举升和侧方挖掘时保持稳定边界。

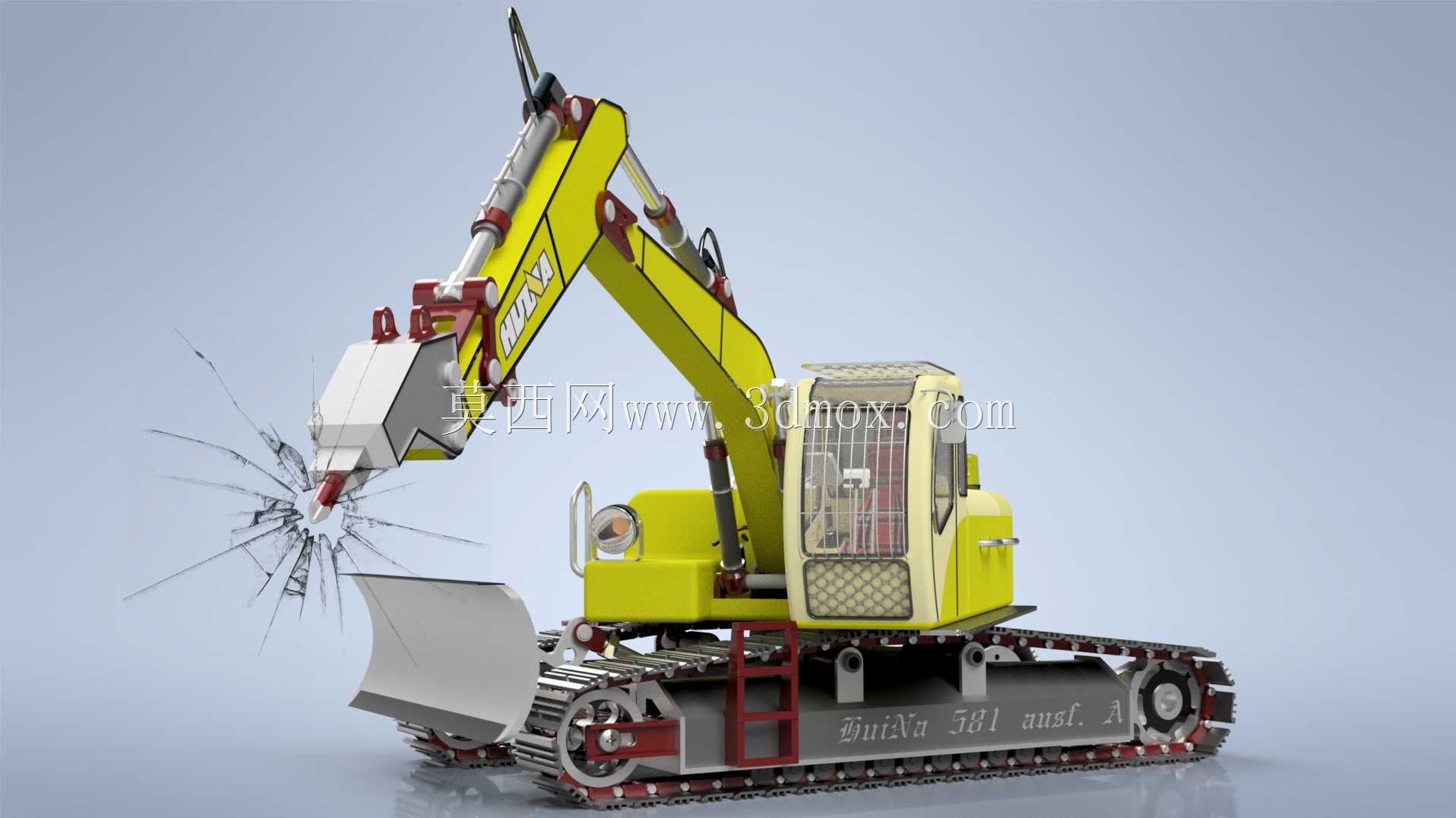

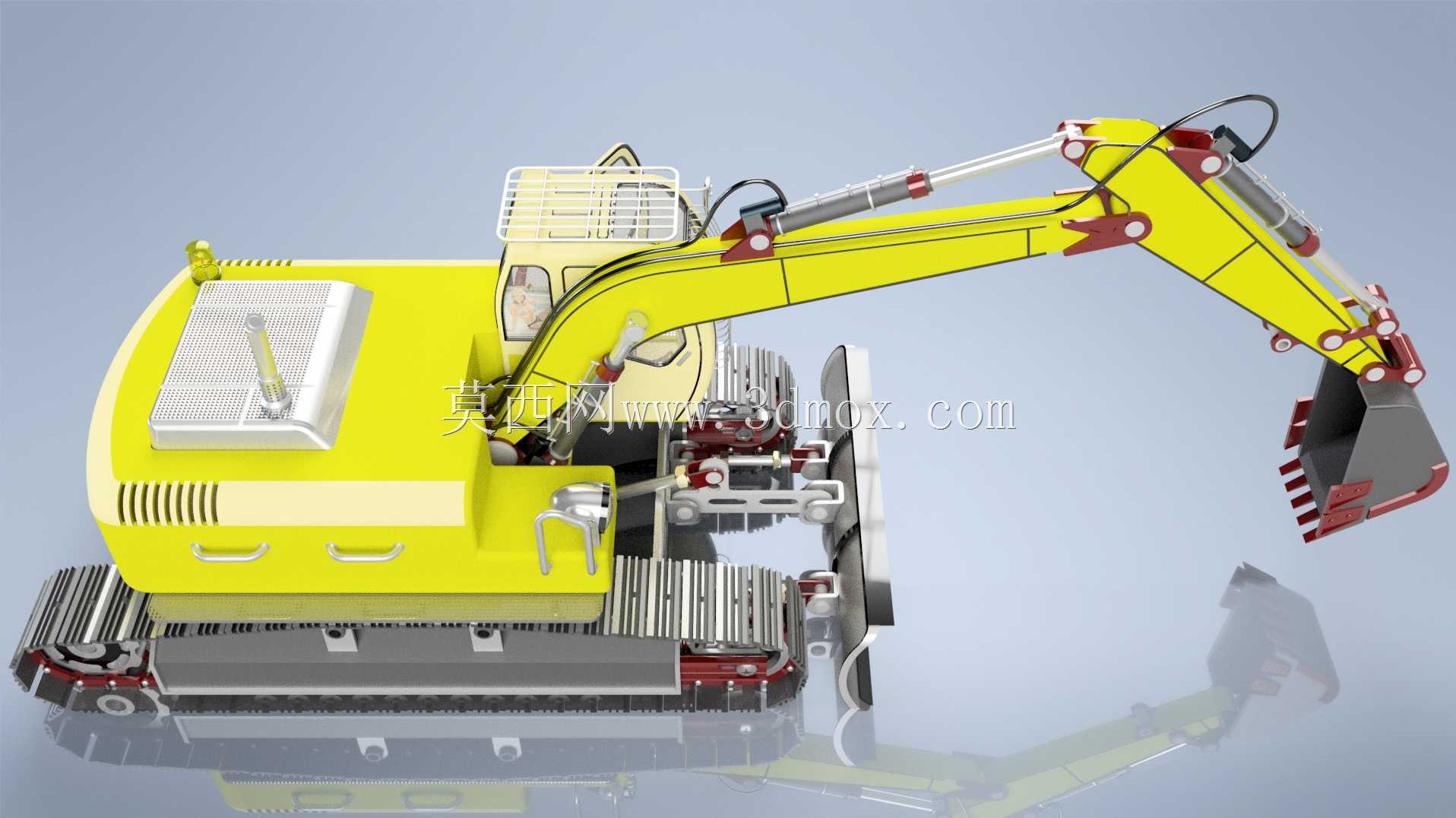

　　工作装置由动臂、斗杆、铲斗、连杆机构和多组液压油缸组成。动臂根部铰接在平台前端，通过举升油缸控制大臂俯仰；斗杆铰接在动臂端部，由斗杆油缸驱动收放；铲斗通过摇杆和连杆形成四杆机构，在铲斗油缸伸缩时完成挖掘、卷斗和卸料。油缸两端均采用耳环式铰接，装配时需要保证销轴轴线平行，避免偏载造成卡滞。动臂和斗杆采用箱型截面思路建模，侧板、加强筋、铰点耳板和油缸支座形成连续传力路径。铲斗斗唇、斗齿和侧护板区域承受最大接触载荷，模型中对斗齿间距、斗底弧度和侧壁包角进行了表达，这些细节直接影响切入阻力和满斗率。

　　从设计思路看，该模型并非单纯追求静态外形，而是把真实挖掘机的运动关系压缩到遥控装备尺度上。动臂各铰点位置决定了挖掘深度、最大卸料高度和近距离举升能力；斗杆长度与动臂长度需要匹配，过长会导致铲斗在近机位无法有效发力，过短则限制作业半径。铲斗与连杆的铰点布置要保证收斗终点具有足够传动角，否则油缸推力在临界位置会转化为较大侧向载荷。回转平台与底盘之间的连接区域需要传递挖掘反力，回转支承安装面的平面度、螺栓分布圆和周边加强结构都应在详细设计阶段重点检查。

　　外形边界方面，整机长度由前置工作臂收拢状态和后端动力舱共同决定，运输或展示时可将动臂下放、斗杆内收，使铲斗靠近推土板，降低停放长度和重心高度。宽度主要受履带外沿和推土板两端限制，高度则由驾驶室顶部、动臂举升轨迹和扶手位置决定。安装校核时应关注履带架与平台回转半径的干涉关系，尤其在平台侧转时，尾部配重、驾驶室台阶和动臂油缸不能与底盘附件发生碰撞。液压管路沿动臂上侧和平台内侧走线，需保留弯曲半径，避免随关节反复摆动出现拉扯。

　　在实际应用中，这类结构既可作为工程机械原理教学、遥控作业样机开发和展览演示的数字样机，也可用于验证铰接运动包络、拆装顺序和外观覆盖件分块。建模过程中，履带轮系、油缸铰点、铲斗连杆和驾驶室开口均按可理解的机械关系组织，方便设计者进一步补充驱动系统、油路布置、电气控制和材料参数，从而把外观模型推进到可制造、可装配、可运动分析的工程方案。
