轮式装载机整机结构三维数模

　　这套三维数模完整还原了轮式装载机的整机布局与核心结构，覆盖露天矿山采装、基建工地土石方转运、砂石料场短距离倒运、厂区散料堆取等典型作业场景。轮式装载机作为散料装卸环节的核心通用工程设备，主要承担铲装、搬运、轻度推平作业，可配合铲斗、夹木叉、货叉等属具拓展作业范围，相比履带式装载设备具备转场速度快、不破坏硬化路面、机动灵活的优势，在市政施工、粮库、港口堆场也有大量应用。

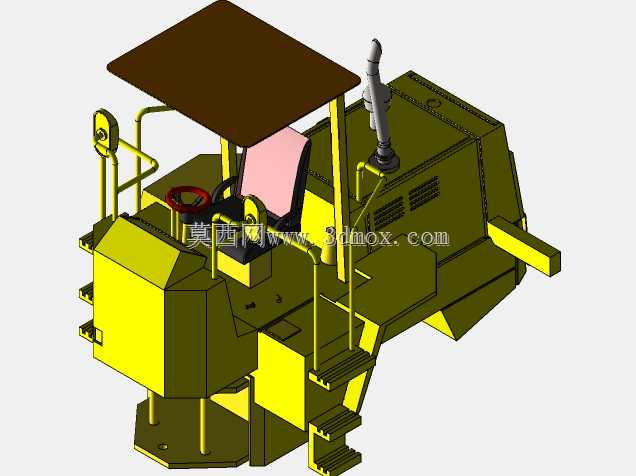

　　数模中清晰呈现了整机的功能分区：上部为带遮阳顶棚的开放式驾驶室，内部布置座椅、转向盘、操纵杆件，驾驶室周边设置安全扶手与登车梯，符合工地作业人员上下车的操作动线；驾驶室侧后方为动力舱段，内置发动机、散热系统、排气总成，舱体侧面开设通风散热格栅，保证高负荷作业时的散热效率；机身下部为轮式底盘承载结构，前后车架铰接的布局逻辑在数模中有所体现，铰接转向的设计让整机转弯半径更小，适配狭窄堆场的转向需求；机身前端预留工作装置铰接安装位，可对接动臂、摇臂、铲斗组成的连杆工作机构，后端布置配重结构，抵消铲装重载时的前倾力矩。

　　从设计思路层面，数模严格遵循装载机的载荷传递路径：作业时铲斗受到的插入阻力、掘起力通过动臂传递至前车架，再经铰接点传递到后车架，最终由四个轮胎接地平衡，整机的重心布置在前后桥之间偏后的位置，空载时后桥载荷占比更高，满载铲举时前桥载荷占比提升，保证作业稳定性。登车梯的踏步高度、扶手高度按照人机工程边界设置，驾驶室顶棚高度预留操作人员站立操作的头部空间，操纵杆件的布置位置贴合操作人员坐姿下的手臂活动范围，减少长时间作业的疲劳度。

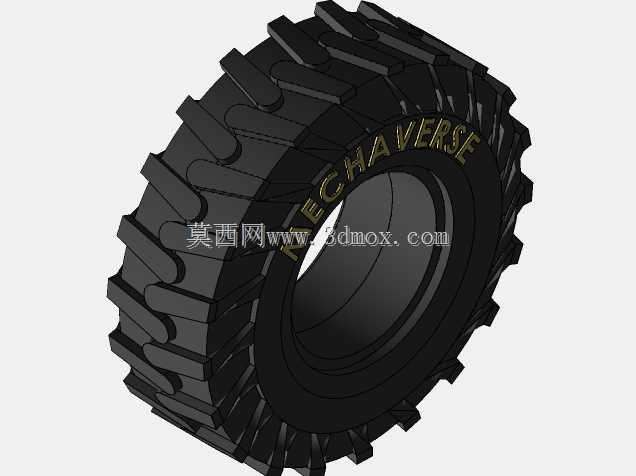

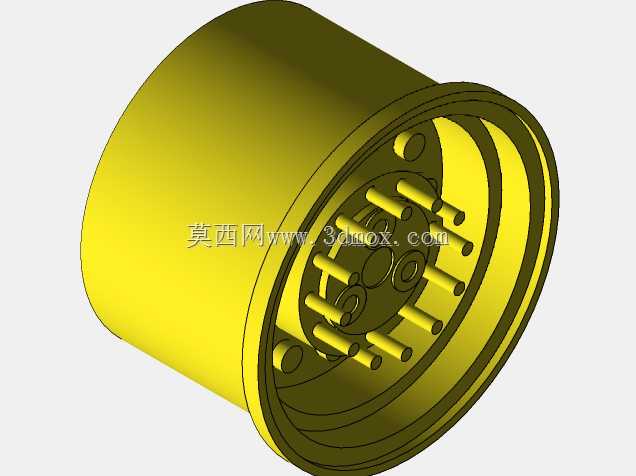

　　安装边界方面，数模明确了各核心部件的装配关系：排气总成竖直安装在动力舱侧部，顶端高出驾驶室顶棚，避免废气倒灌进入操作区域；散热模块布置在动力舱迎风侧，进风方向正对车辆行驶前方，利用行驶气流强化散热；轮胎安装在前后桥轮端，轮距参数保证整机侧向稳定性，铲斗举升到最高位置时的整机高度、卸料时的最大伸出距离都在数模中保留了完整的空间边界，可直接用于作业场地的通道宽度、卸料高度适配校核。底盘下方的最小离地间隙满足工地非铺装路面的通过性要求，避免凹凸路面磕碰传动系统与油底壳。

　　结构细节上，机身覆盖件采用折弯焊接件的设计逻辑，检修口位置预留了足够的拆装空间，方便日常维护时更换滤芯、检修管路；液压管路的走向沿车架内侧布置，避开作业时的物料飞溅区域，减少管路磨损风险。整机的外形轮廓方正，在保证结构强度的前提下尽可能压缩尾部回转半径，让设备在狭小场地内转向时尾部不会磕碰周边障碍物。这套数模可用于装载机结构教学、新机型方案布局校核、作业工况模拟演示，也可作为属具适配开发的基准参照，帮助设计人员快速理解轮式装载机的整机构成与装配逻辑。
