陀飞轮机构转义轮精密三维结构设计

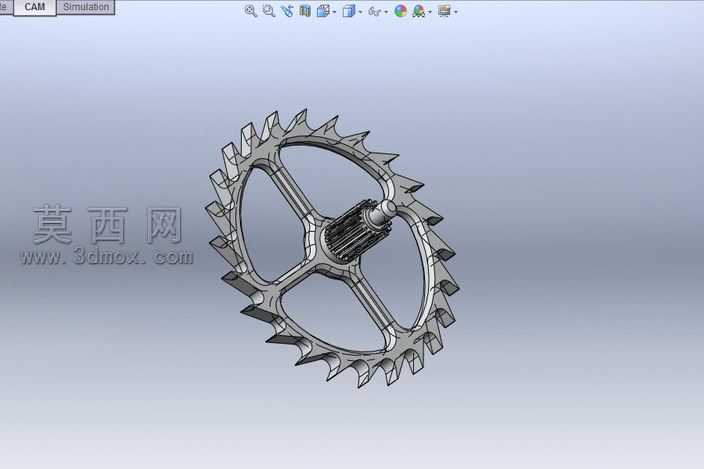

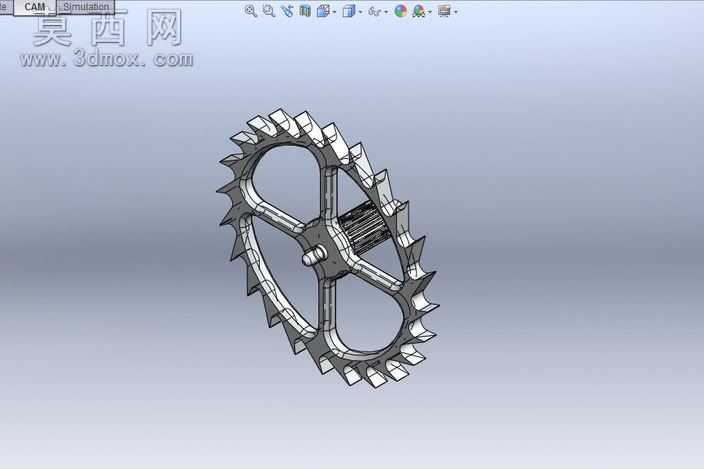

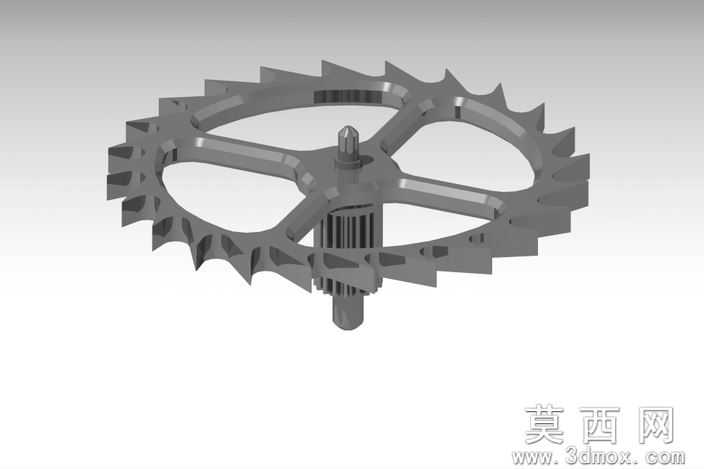

本作品为陀飞轮核心构件转义轮的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循精密机械零件的设计规范，从结构逻辑出发还原该计时核心零件的真实形态与装配特性。建模初期先梳理转义轮的功能逻辑：作为陀飞轮机构中实现转速转换、动力传递的关键轮件，其需要同时兼顾外齿圈的啮合精度、中心轴的装配同轴度、辐条的结构强度与轻量化需求，因此建模时先以中心轴的回转轴线为全局基准，搭建全参数化的草图基准体系，所有尺寸均关联基准轴与基准面，确保后续修改调整时整体结构的尺寸联动性。外齿圈部分采用渐开线齿形精准绘制，每一个轮齿的齿顶高、齿根高、齿距参数均严格匹配精密计时齿轮的设计标准，通过阵列特征完成整圈轮齿的生成，同时对齿根位置做圆角过渡处理，模拟真实机加工过程中的应力释放结构，避免尖角带来的应力集中问题。轮体的支撑辐条采用四辐对称式结构设计，每根辐条的截面采用变厚度设计，靠近中心轮毂位置厚度更大，向外延伸衔接齿圈的位置厚度逐步收窄，既保证了整体结构的抗扭刚度，又尽可能降低轮体自身重量，减少陀飞轮运转过程中的转动惯量，提升走时的精准稳定性。中心轮毂部分设计有与陀飞轮转轴配合的安装轴段，轴段表面做了模拟磨削加工的质感处理，轮毂与辐条衔接位置做平滑曲面过渡，避免结构突变带来的强度薄弱点。材质渲染阶段，整体零件赋予精钢材质属性，调整金属材质的反射率、粗糙度参数，还原精密机械零件经过抛光、磨削加工后的金属质感，同时对线框显示模式下的结构边线做清晰呈现，直观展示轮体的内部结构与壁厚分布。整个建模过程严格遵循自顶向下的设计思路，先确定整体的回转直径、安装轴径等核心装配尺寸，再逐步细化齿形、辐条、轮毂的细节结构，所有特征的建模顺序均匹配真实零件的加工工艺流程，确保模型不仅具备外观展示效果，更能直接用于后续的工程图导出、装配干涉检查、运动仿真分析等环节，可直接应用于陀飞轮机构的设计研发、教学演示等场景，完整还原了精密计时机械核心零件的结构特点与设计逻辑。
