带支架万向小滚轮三维结构设计

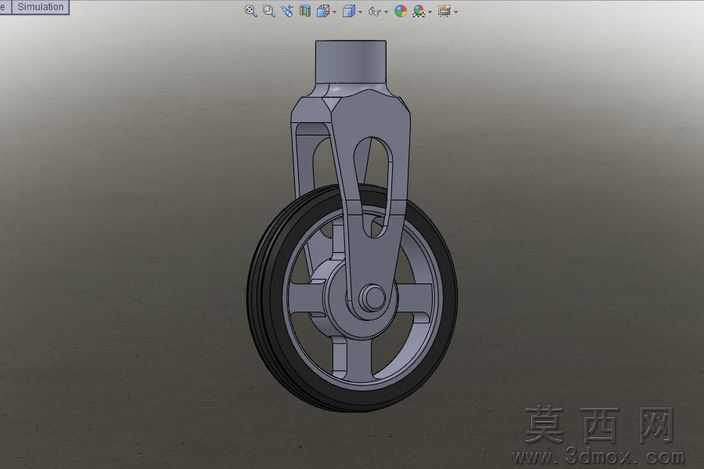

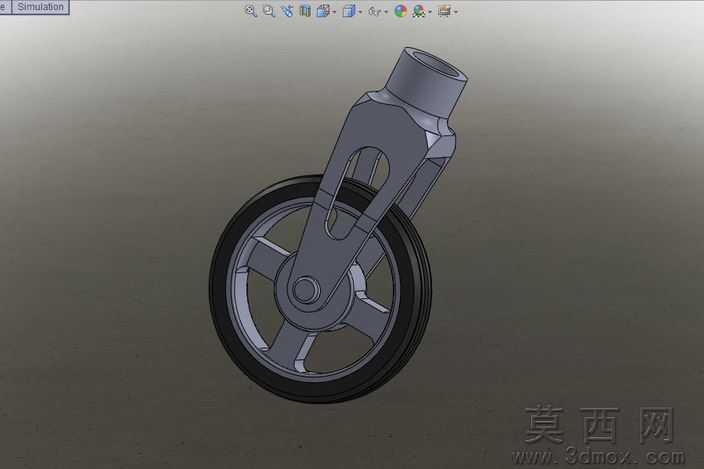

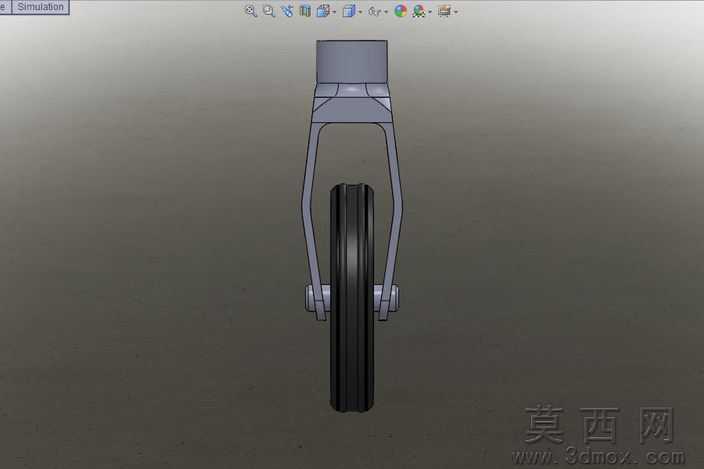

该三维模型为带安装支架的小型万向滚轮，整体采用自上而下的参数化建模思路完成，首先确定滚轮的核心承载尺寸与安装接口规格，再逐步拆分各个零部件完成细节建模。建模过程中先构建滚轮主体，轮体采用辐条式结构设计，中心预留轮轴装配孔，轮缘部分做双层结构区分，外层模拟橡胶包边的接触层，内层为硬质支撑轮芯，两者通过同轴约束完成装配，轮体边缘做圆角过渡处理，避免应力集中的同时还原真实脚轮的外观质感。上方的安装支架采用叉形分体结构，顶部为圆柱形安装柄，用于与外部设备的安装孔位配合固定，支架两侧向下延伸形成夹持臂，臂身开设长条形减重孔，既降低整体重量，又兼顾结构强度，夹持臂下端与轮轴配合，将滚轮夹持在中间，同时预留转动间隙，保证滚轮可绕轮轴自由转动，支架整体可绕顶部安装柄的轴线做360度水平旋转，实现万向转向的功能。材质分配上，轮体外层赋予哑光黑色橡胶材质，调整粗糙度参数模拟橡胶的防滑质感，轮芯与金属支架赋予银灰色金属材质，添加轻微的金属反光与磨砂质感，还原五金件的真实表面效果，轮轴部分赋予亮面金属材质，区分装配关系。建模过程中严格遵循实际装配逻辑，所有配合面均做公差预留，转动部位添加间隙约束，还原真实脚轮的运动特性，整体结构紧凑，细节还原度高，可用于小型移动设备、货架、推车的行走机构设计参考，也可用于装配场景的可视化展示。
