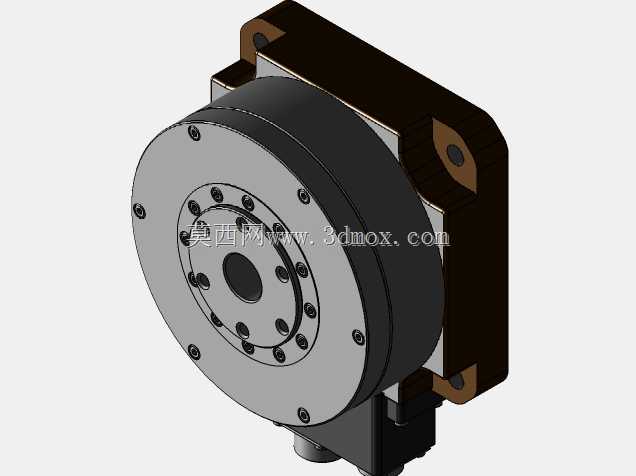

在精密加工与自动化装配产线里,回转定位类部件往往决定整台设备的节拍与精度上限,这款直接驱动伺服转台正是围绕高刚性、快响应、零背隙的需求搭建的。不同于传统蜗轮蜗杆或者齿轮减速式分度盘,它把伺服电机的输出轴与转台本体做成同轴直连结构,省去了中间减速环节带来的回程间隙、弹性变形和磨损累积,这一点在做高频次小角度分度、激光打标工位旋转、视觉检测多角度取像,以及五轴联动加工里的C轴插补时优势格外明显。
从实际选型角度看,转台额定输出扭矩标定在4Nm量级,这个负载区间对应的工件盘直径通常控制在一两百毫米以内,适合承载小型精密零件——比如3C行业的手机中壳、手表结构件,或者光学镜头座、小型航空接插件这类需要多面加工的工件。做布局校核时要特别留意安装边界:直驱电机的转子部分直接嵌入转台基座内腔,定子与转子之间的同轴度在装配阶段靠止口配合保证,三维建模时基座下端的电机安装法兰面、冷却或走线预留孔位都要和周边钣金护罩、拖链走向一并核对,避免现场装机时出现线缆与旋转件干涉。
结构设计思路上,直驱方案最核心的矛盾是发热与刚性的平衡。电机持续输出时绕组产生的热量如果直接传导到工作台面,会引起工件热漂移,因此基座内部通常会预留环形冷却流道或者散热筋结构,模型里可以看到转台主体采用厚壁铸铁或钢件焊接箱体,截面在轴承支撑位置做了加强肋,目的是抑制切削力作用下的台面倾覆。支撑轴承普遍选用交叉滚子轴承,单套轴承同时承受径向、轴向和倾覆力矩,相比成对使用角接触球轴承的方案,轴向尺寸更紧凑,这也是直驱转台能做薄的关键——对设备集成商来说,转台总高度直接影响Z轴行程余量,薄型化在改造旧机床时尤其重要。
回转精度的保障不止靠电机本身。直驱电机配高分辨率圆光栅做全闭环反馈,光栅读数头的安装支架在模型里需要单独设计成可调结构,装配时用来校准读头与码盘的间隙和同心度;支架刚性不能过弱,否则机床振动会让反馈信号抖动,反而拖累定位稳定性。台面的T型槽或者螺纹孔阵列按照通用工装规格排布,方便搭配三爪卡盘、气动夹具或者定制真空吸盘,切换不同工件时不用重新加工过渡板。
应用场景上,这类转台既可以作为独立第四轴加装到立式加工中心工作台上,配合X/Y/Z轴完成叶轮、模具镶件的多面铣削;也能集成到自动化装配站里,承担多工位回转输送——比如在一个工位上料、下一个工位压装、再转到检测工位测扭矩,转台每次启停的定位重复精度直接决定装配良率。直驱结构的另一个好处是动态响应快,没有减速箱的惯量折算问题,加减速曲线可以设得更陡,在节拍紧张的量产线上,每个分度动作省下的零点几秒累积下来相当可观。
建模时还要关注几个容易被忽略的细节:转台旋转部分与固定基座之间的密封,加工工况下切削液和铝屑会往缝隙里钻,端面需要设计迷宫密封或者密封圈沟槽;电机动力线、编码器线从基座中心孔走线时要留足回转半径,或者采用中空轴结构让管线从轴心穿过,接外挂负载时气管、电线就能不经过拖链直接引到台面夹具上,这在做气动卡盘自动夹紧时非常实用。整体来看,这套转台结构把驱动、支撑、反馈、密封几个功能模块高度集成,对从事专机设计和机床改造的工程师来说,理解直驱转台的层级划分和安装接口,比单纯关注扭矩参数更有实际意义。
