修枝剪手柄锁紧固定环结构设计

　　在园林养护、果园整枝、苗圃修剪这类高频作业场景里，旁路式修枝剪属于每天被反复开合、受力冲击最集中的手持工具。剪体两片锻打刃片靠中部销轴铰接，手柄尾端在弹簧撑开作用下保持常开状态，作业者每完成一次剪切都要克服弹簧张力握合，松开后手柄自动回弹。为了在收纳、运输、闲置存放时避免刃口张开误触伤人，同时防止弹簧长期处于自由撑开状态造成弹力衰减，多数修枝剪会在手柄靠近尾端的位置配置一个可滑移的锁紧环，这就是本次结构建模对应的核心零件。

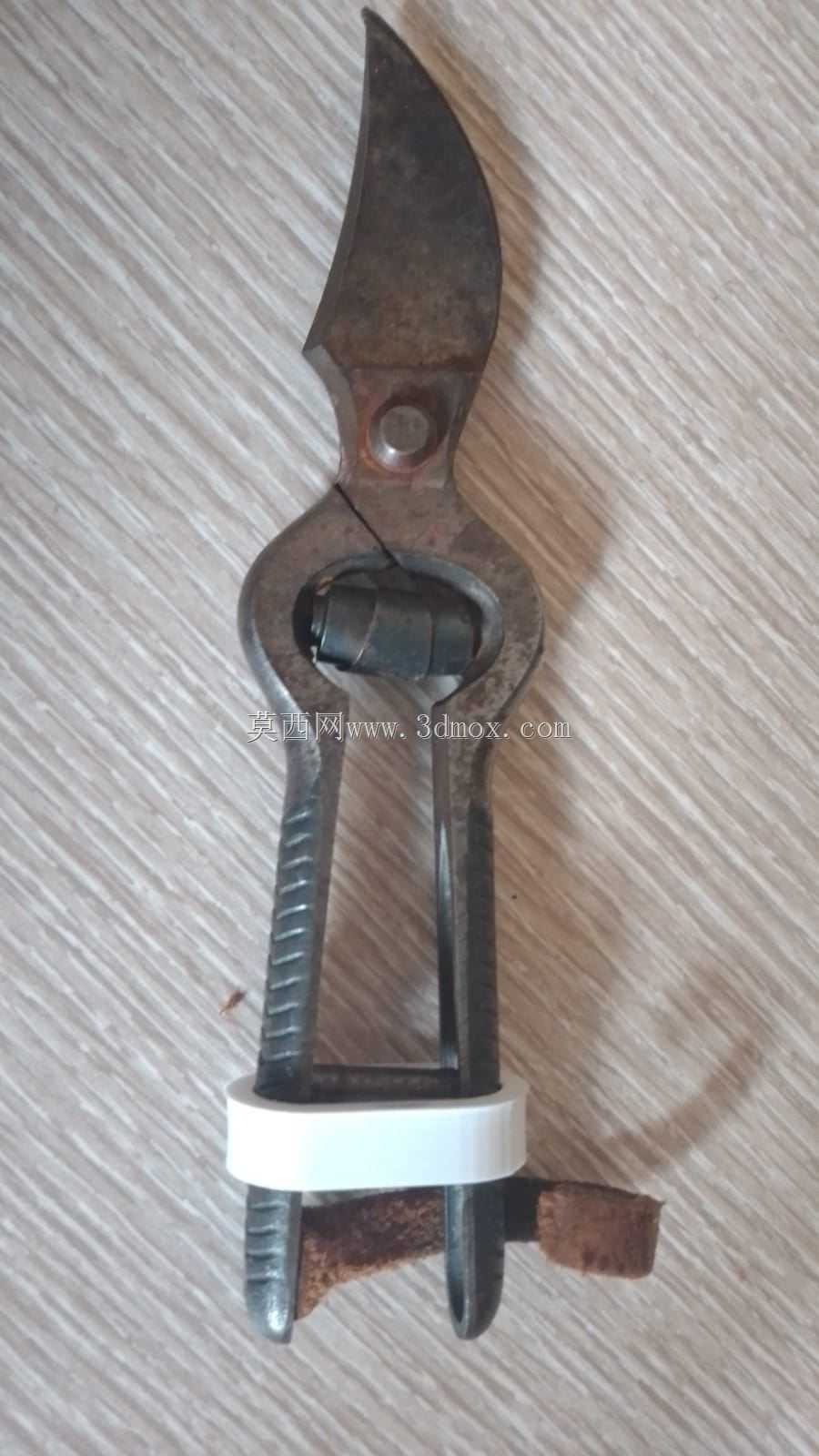

　　从实际装配关系看，锁紧环套在两支冲压或锻钢手柄的外侧，工作位置处于手柄闭合段的圆柱过渡区。环体不需要额外紧固件，依靠自身内孔轮廓与两支手柄外轮廓的贴合实现限位：当环向刃口方向推到位时，两支手柄被环的内壁约束在并拢姿态，剪刃保持闭合，弹簧被强制压缩；当环向尾端拉脱到让位位置时，环体只套住单支手柄或落入手柄尾部的扩口避让槽，两支手柄失去约束，弹簧即可正常撑开剪体。这种纯机械滑移锁止方案没有卡扣、没有扭簧、没有额外销轴，零件数量仅一件，失效模式简单，在沾满树汁、泥污、木屑的户外工况下远比铰接式锁扣可靠。

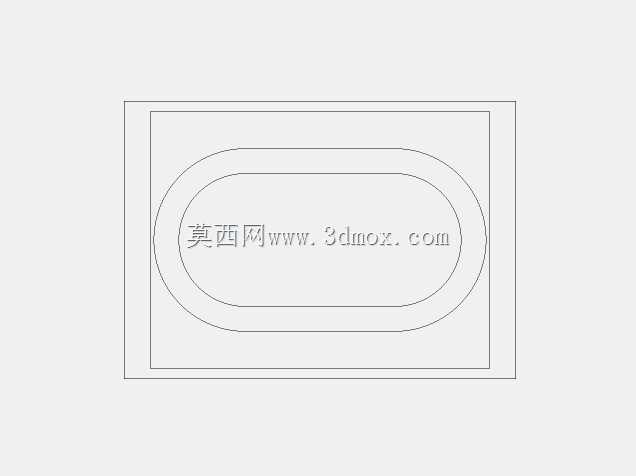

　　建模时首先要还原的是环体的内孔边界。修枝剪两支手柄在并拢状态下并非平行矩形截面，锻打手柄多为带圆角的扁钢，表面包覆橡塑防滑套后截面呈腰圆形，两支并拢后外轮廓合成一个带过渡圆弧的长圆形通道。环体内孔不能简单做成矩形通孔，需要在四角留出R1.8左右的弧形让位，既避免应力集中在尖角处开裂，也对应橡塑手柄被挤压时的形变空间。环体轴向宽度取3mm左右，这个尺寸在实物上是反复权衡后的结果：宽度过窄，滑移时容易歪斜卡滞，推到位后与手柄的接触线太短，受振动容易自行滑脱；宽度过大，则推拉力显著上升，冬季戴厚手套操作时单手难以拨动，同时额外增加环体重量和材料占用。

　　外形尺寸方面，环体内腔对应的有效包容空间约为3.4cm×1.6cm的长圆截面，这个边界直接决定了它能适配的手柄规格。选型时不能只看手柄并拢处的名义宽度，还要核对三个安装边界：其一，手柄从铰接轴到尾端的截面是渐变的，锁紧环工作位对应的那段手柄厚度必须小于环内孔高度，且环体推到锁定位时前方不能被手柄上的加强凸台、铆钉头或橡塑挡边顶住；其二，手柄尾端通常做了外翻的防脱弯钩或加粗尾盖，环体装配时需从手柄成型前的坯件端套入，成品装配后尾盖尺寸要大于环内孔对角线，防止使用中环体整体滑出丢失；其三，环体自身外轮廓与手柄外表面之间要留出手指拨动的间隙，外圆棱角倒钝处理，避免湿手操作时刮伤掌心。

　　材料与工艺层面，这类锁紧环在量产中常见两种路线。一种采用尼龙或POM注塑成型，利用塑料自身的弹性形变实现轻微过盈，滑移时有适度阻尼，停在任意位置都不会自由窜动，且不导电、不生锈，适合潮湿果园环境；另一种采用弹簧钢冲压卷制后表面做喷塑或镀锌处理，钢环刚性强、抗老化，长期暴露在日晒下不会脆裂，但需要在内壁与手柄橡塑套之间预留合理间隙，否则金属毛刺会割伤手柄包覆层。三维建模时环体壁厚要根据材料路线分别设定：塑料环壁厚通常取1.5至2mm以保证注塑填充和弹性，钢环则由板材厚度决定，焊缝或搭扣接口位置要在模型中明确表达，避免出工程图时遗漏拼接缝。

　　功能验证上，结构工程师在数模阶段需要做几项干涉与运动检查。一是模拟环体从解锁位到锁定位的全程滑移，检查内孔面与手柄曲面在任意行程位置是否存在零间隙卡死点，尤其要关注手柄上防滑纹路的凸起高度，纹路过高会刮蹭环体内壁；二是检查锁定位状态下环体端面与手柄台阶面的贴合度，理想状态是环体端面抵在手柄截面变宽的过渡斜面上，剪切受力时环体不会被反向推开；三是模拟剪体从闭合到张开的极限动作，确认环体停在尾端让位区时，两支手柄张开的最大角度不会被环体干涉，保证正常修剪行程不受影响。

　　这类小零件在整机BOM中单价极低，却直接决定工具的收纳安全性与操作手感。建模过程中把内孔弧形让位、轴向宽度、外圆倒角、与手柄渐变截面的配合关系逐一还原，才能让后续3D打印验证或注塑模开发一次到位，避免反复修模。
