多色船型翘板电源控制开关结构

　　这类翘板式船型开关在工业控制、小型机电设备、配电操作面板以及民用电器上都十分常见，属于面板安装类手动通断元件。日常选型时，它往往被布置在设备操作面、机床按钮站、小型电源盒、测试台架、控制柜副面板或者电动工具壳体上，用来完成主电源接通、负载回路切换、照明回路控制等动作。相比圆形按钮，翘板开关占用面板面积小，操作方向直观，操作者通过按压翘板两端即可改变触点状态，戴薄手套时也能完成动作，适合频繁但不高速的人工控制场景。

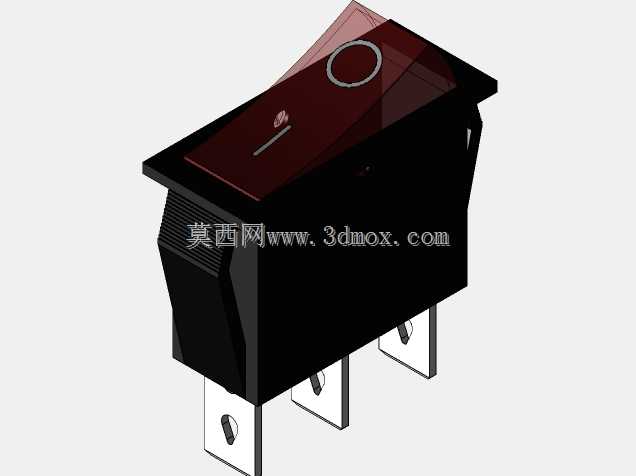

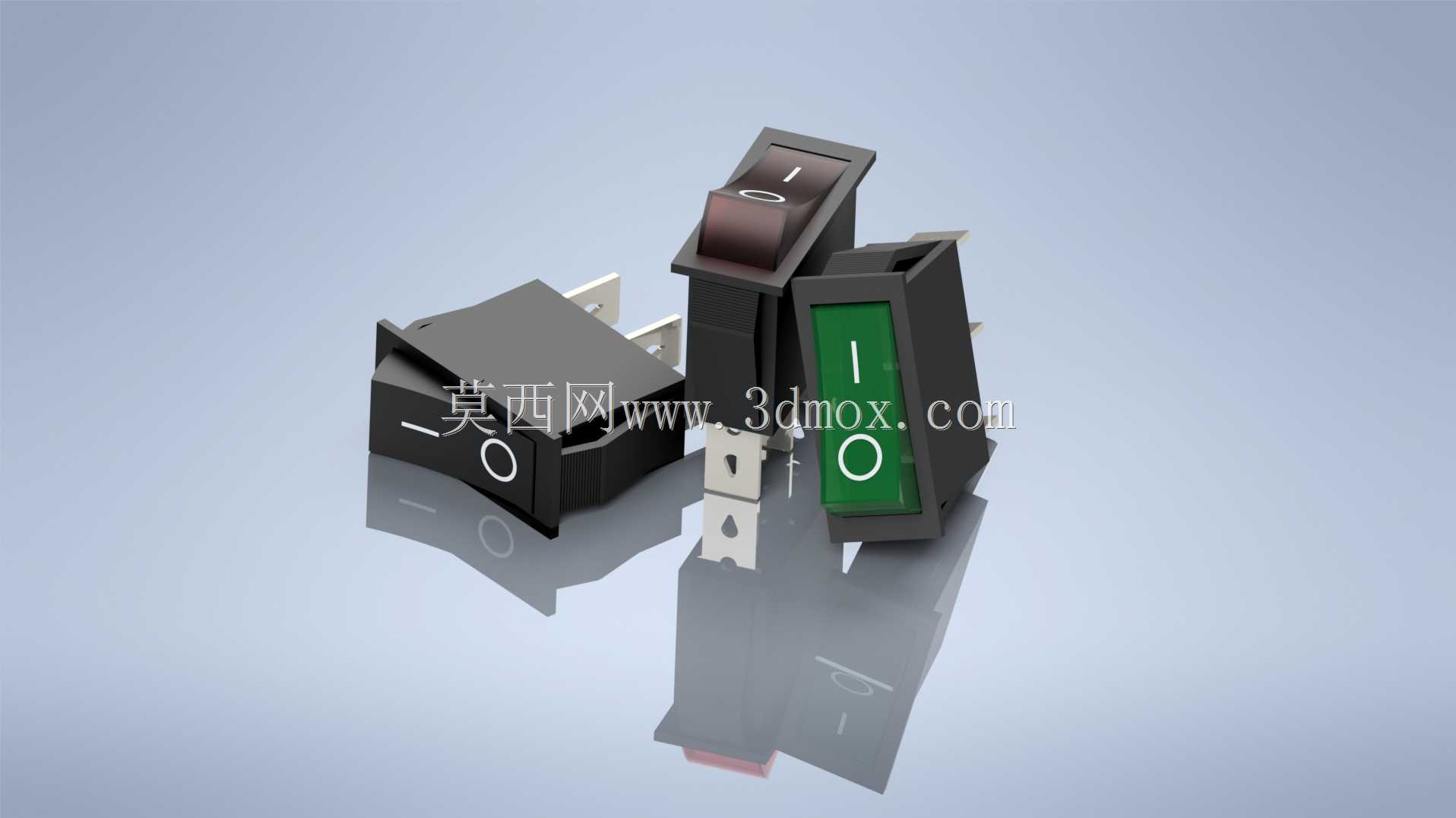

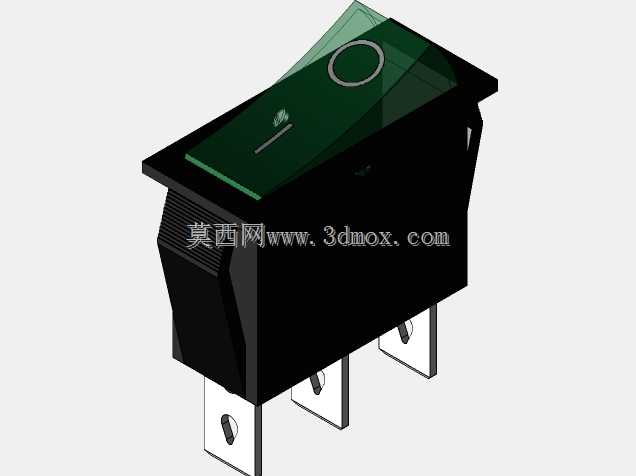

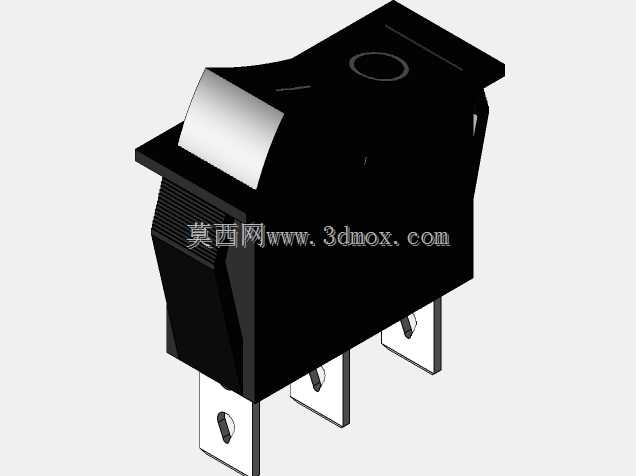

　　从结构上看，该类开关由外壳、翘板按键、内部动触点、静触点、复位支承、接线端子和面板密封配合面组成。图中呈现了黑、红、绿三种按键配色，这种配色并非单纯外观差异，在工程现场通常承担状态识别作用：黑色多用于普通电源或功能选择，红色常与停止、断电、告警回路关联，绿色则常用于启动、运行或允许接通回路。按键表面设置“Ⅰ”“O”标识，分别对应闭合与断开位置，可减少误操作。不同颜色按键在同一台设备上并列使用时，操作者无需近距离辨认文字，即可凭颜色快速区分功能，这在机床加工、装配线辅助工位和检修照明控制中很有实际意义。

　　建模时需要重点还原开关的安装边界。外形主体通常为矩形塑料壳体，上部翘板略高于面板，后部壳体穿过矩形安装孔，并通过卡扣、弹性卡爪或附加螺母压紧在面板背面。面板开孔尺寸、壳体插入深度、端子伸出长度是三维布局中的关键约束：开孔过大会造成开关松动，开孔过小则装配干涉；后部深度不足会与壳体内导线、线槽或支架发生碰撞；端子区域还要预留手指、接线钳和线束弯曲空间。若用于多联面板，开关之间的中心距不能只按外形边线计算，还应考虑按键按压行程、标签丝印位置、相邻元件操作间隙以及维护拆装空间。

　　内部功能设计围绕触点动作展开。翘板受压后绕支承点摆动，带动动触点在两档位置间切换，常见形式为单刀单掷或双刀单掷，也可根据回路需要形成带灯、三档、自锁或瞬时复位结构。动触点需要保持一定接触压力，以降低接触电阻并耐受短时冲击电流；静触点与接线端子之间通常为导电件一体或铆接结构，外部接线可采用快插端子、螺钉端子或焊接端子。三维设计中，端子的厚度、宽度、间距和折弯角度直接影响线束连接可靠性，尤其在设备振动环境下，快插端子应保证插拔力适中，既便于装配，又不能因振动松脱。

　　外壳材料多采用绝缘塑料，兼顾绝缘性能、耐热性和成型工艺。按键表面需考虑耐磨性与耐污性，红色、绿色部分通常通过色母粒成型或透光区域实现；若开关带指示灯，按键局部需要采用透光材料，并在内部预留灯珠、电阻或分压元件位置。翘板与壳体之间的配合缝隙要平衡活动自由度与防护要求：间隙过小，热胀冷缩或粉尘堆积后可能卡滞；间隙过大，液体、灰尘容易进入触点腔。用于机床、清洗设备或户外小型装置时，还应在按键周边增加密封圈或防护套结构。

　　在设备总体布置中，开关高度不能突出面板过多，避免搬运、清扫时被意外触碰；但也不能过低，否则按压反馈不明显。翘板摆动角度、按压力度和触点切换声音共同构成操作手感。工程建模时应把按键的极限摆动位置表达出来，而不是只建静止状态，这样才能检查全开、全闭位置下与面板标签、防护罩、相邻按钮的干涉关系。接线端子后方建议保留直线走线段，避免导线刚离开端子就大幅弯折；多芯线接入时，还应核对端子号、线径和压接端子外形，防止装配后线束挤压开关壳体。

　　对于CA6140这类机床加工设备的辅助控制改造或教学演示场景，翘板开关可作为冷却泵、工作灯、控制电源或附属装置的手动控制元件。模型将三种颜色开关并列展示，有利于在装配设计中直接比较外观尺寸、按键方向和端子布局，也便于面板开孔图、线束图和BOM选型同步开展。结构处理上应保留壳体倒角、卡扣特征、端子开槽和按键标识，使模型既能用于外观展示，也能服务安装干涉检查与操作面板布局验证。
