竞赛级水下遥控机器人带作业爪结构

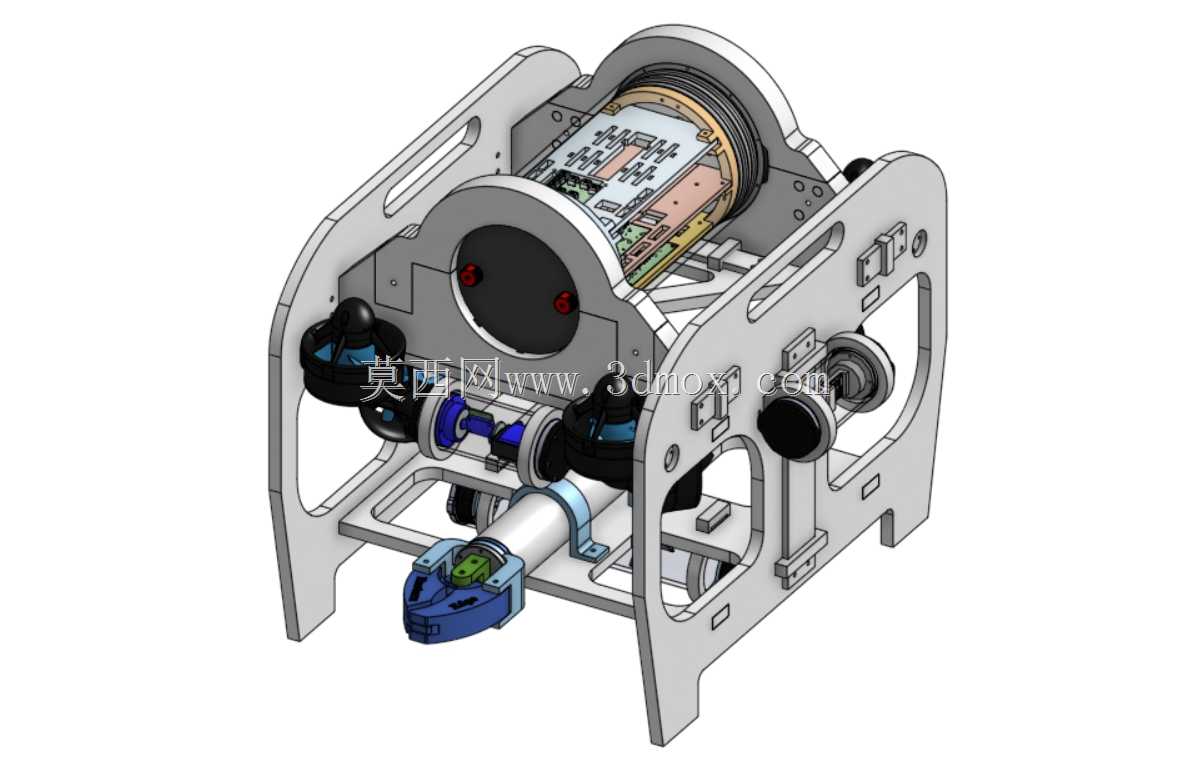

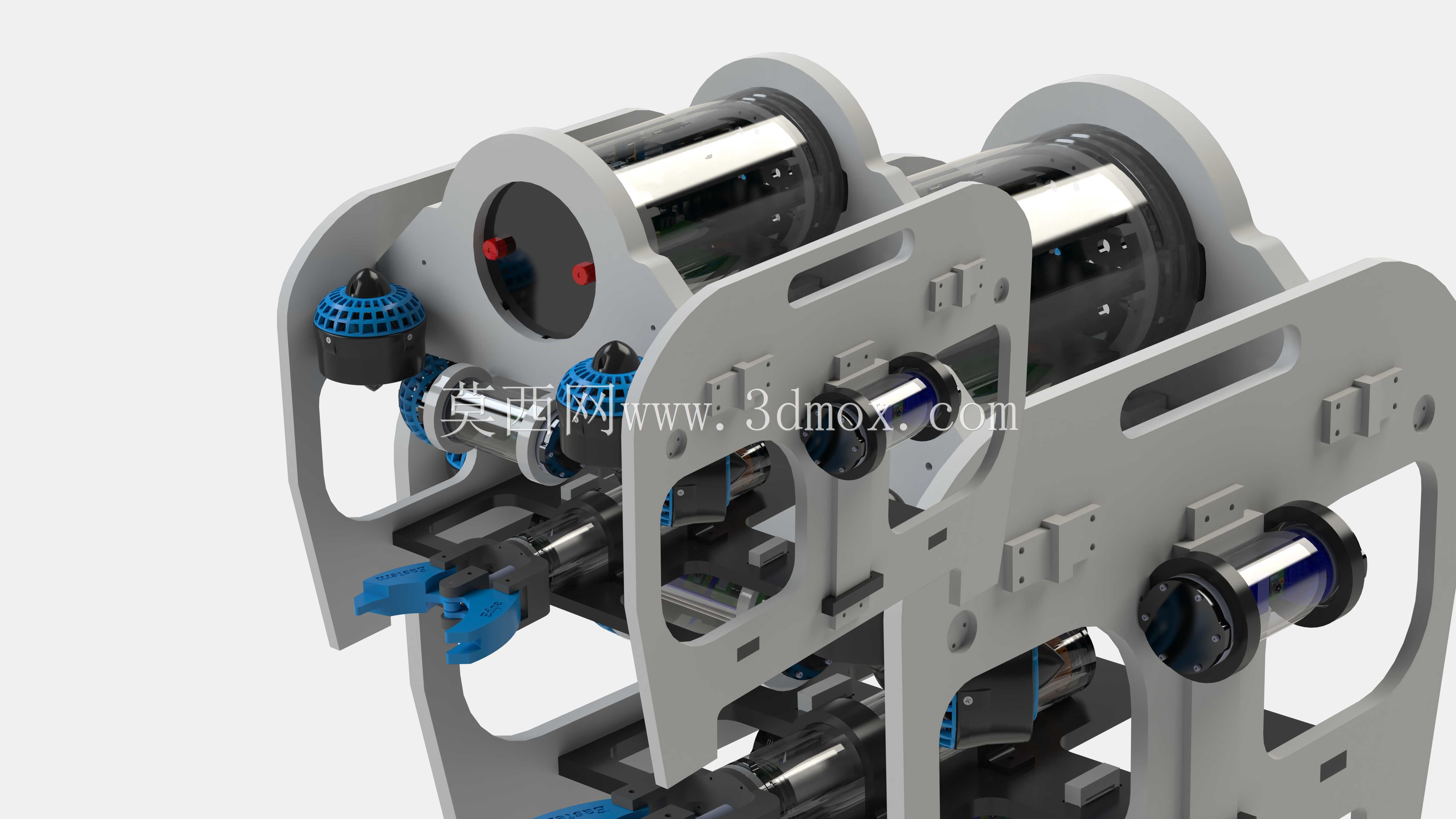

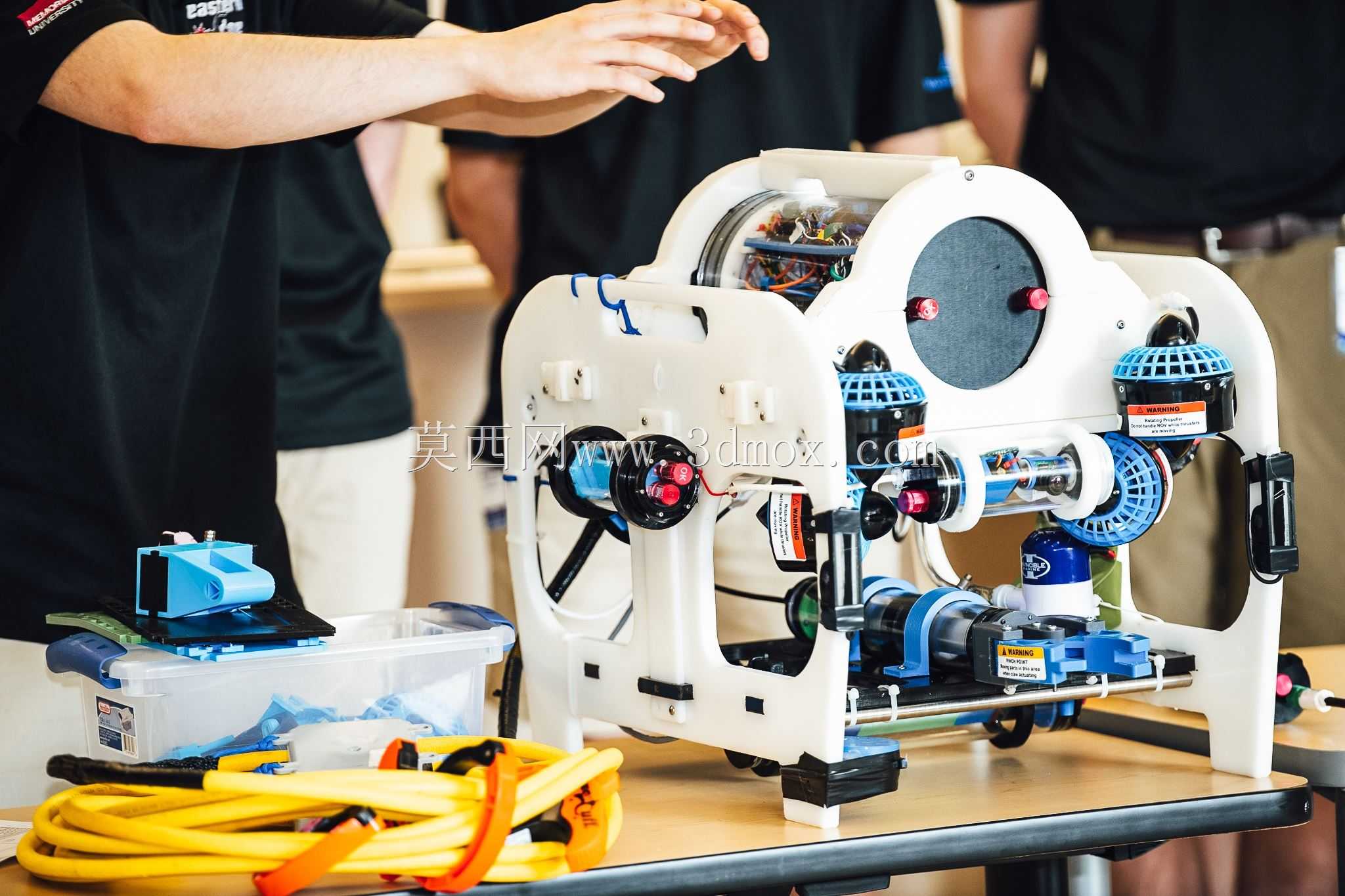

　　这套水下遥控机器人结构围绕浅水观察、近底作业和竞赛任务设计，主体采用开放式框架承载思路，把浮力布置、电子密封、推进动力、摄像观察和末端执行机构集中在同一安装基准上。框架没有采用封闭壳体承担全部载荷，而是以白色成型板件构成左右立板和横向连接梁，板件上预留密集孔位，既用于减重，也作为传感器、浮材、扎带、线缆和执行模块的安装界面。实际装配时，各功能件不必依赖复杂工装，只要沿孔位对齐即可完成定位，这对需要频繁拆装、调试和更换任务模块的水下平台很有价值。

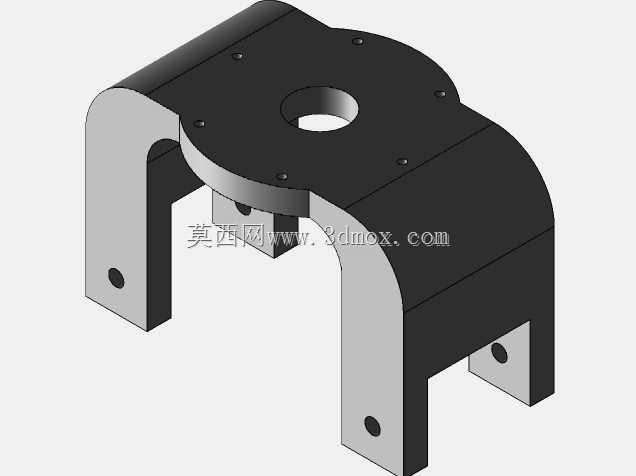

　　动力部分采用多台小型水下推进器，分布在机器人左右两侧及相应姿态控制位置，用于提供进退、横移、转向和垂向调整能力。推进器通过支架固定在框架外侧，支架与主框架之间保留足够间隙，可避免喷流被结构遮挡，也能减少线缆与旋转部件干涉。推进器线缆沿框架内侧走线，并在靠近电子舱位置集中整理，使外部水流扰动和挂碰风险降低。对于三维结构设计而言，推进器的安装边界不能只看本体外形，还要考虑螺旋桨保护罩、线缆弯曲半径、维护拆卸空间以及左右推进单元的对称度。

　　中部圆筒形密封舱是电子系统的核心承载区域，端盖通过紧固件压紧密封件，形成可开启的维护界面。端盖上布置观察窗或摄像窗口，周边预留穿舱、固定和附件安装位置。密封舱在框架中处于相对居中的高度，有利于整机重心与浮心协调。框架顶部和侧面的浅色块状部件承担浮力补偿作用，其位置经过布置后，可让机器人在水中保持较稳定的姿态，同时为上方摄像头、照明和辅助器件留出安装面。工程建模时，浮力件不能简单按外观块处理，需要结合体积、材料密度和紧固件占用空间校核净浮力，否则整机容易出现抬头、侧倾或下潜控制费力的问题。

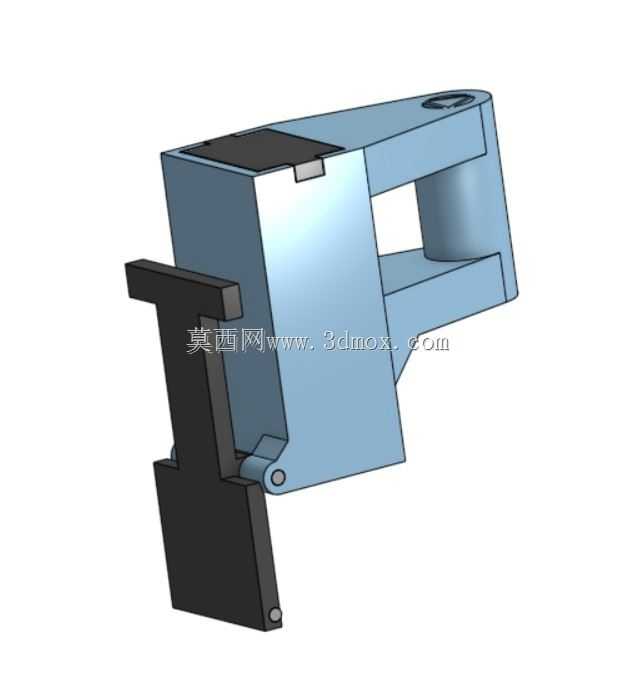

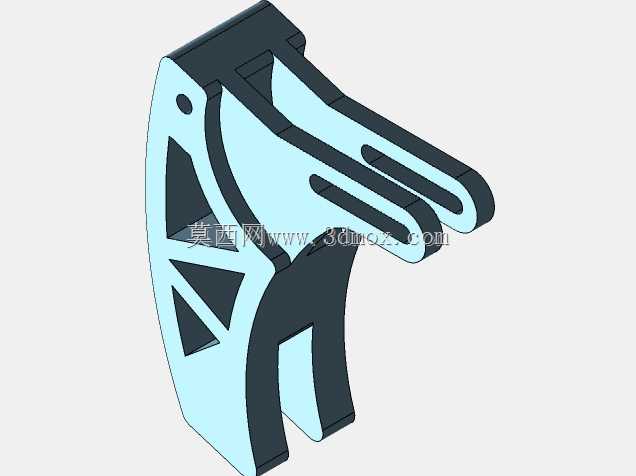

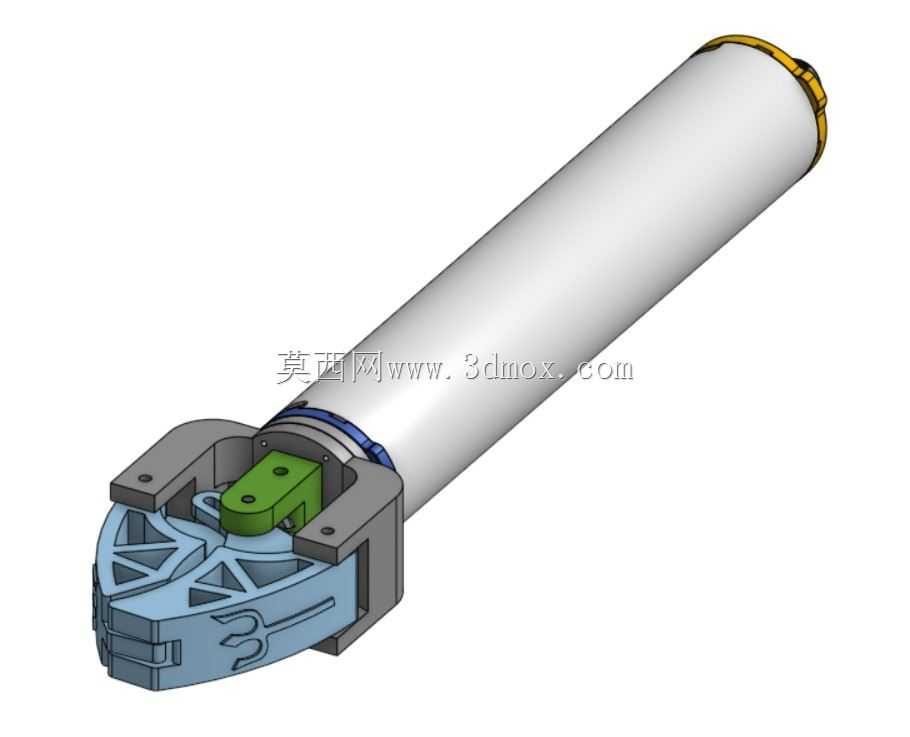

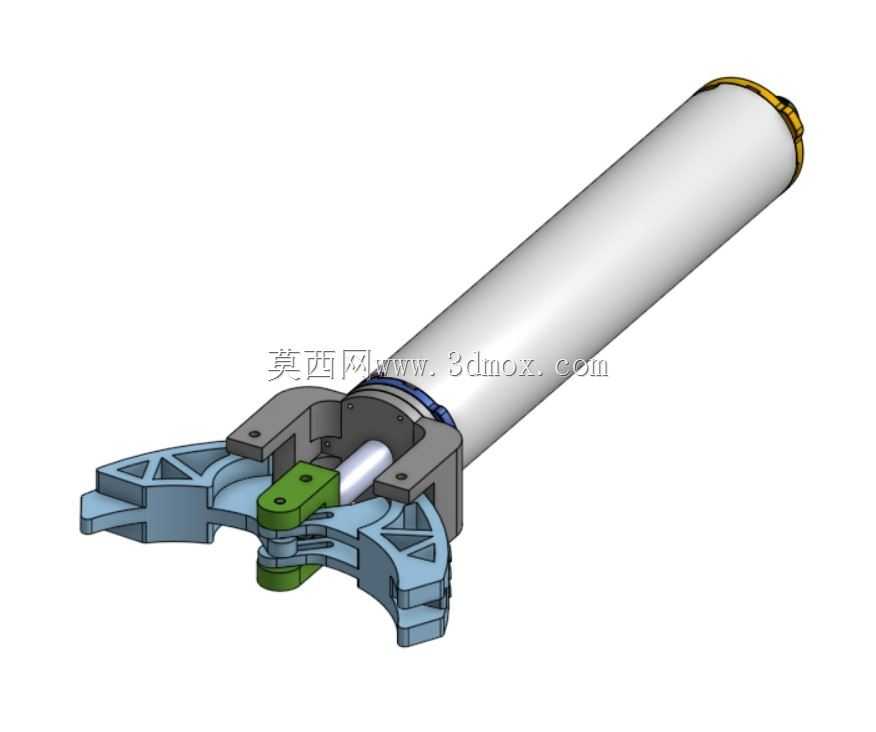

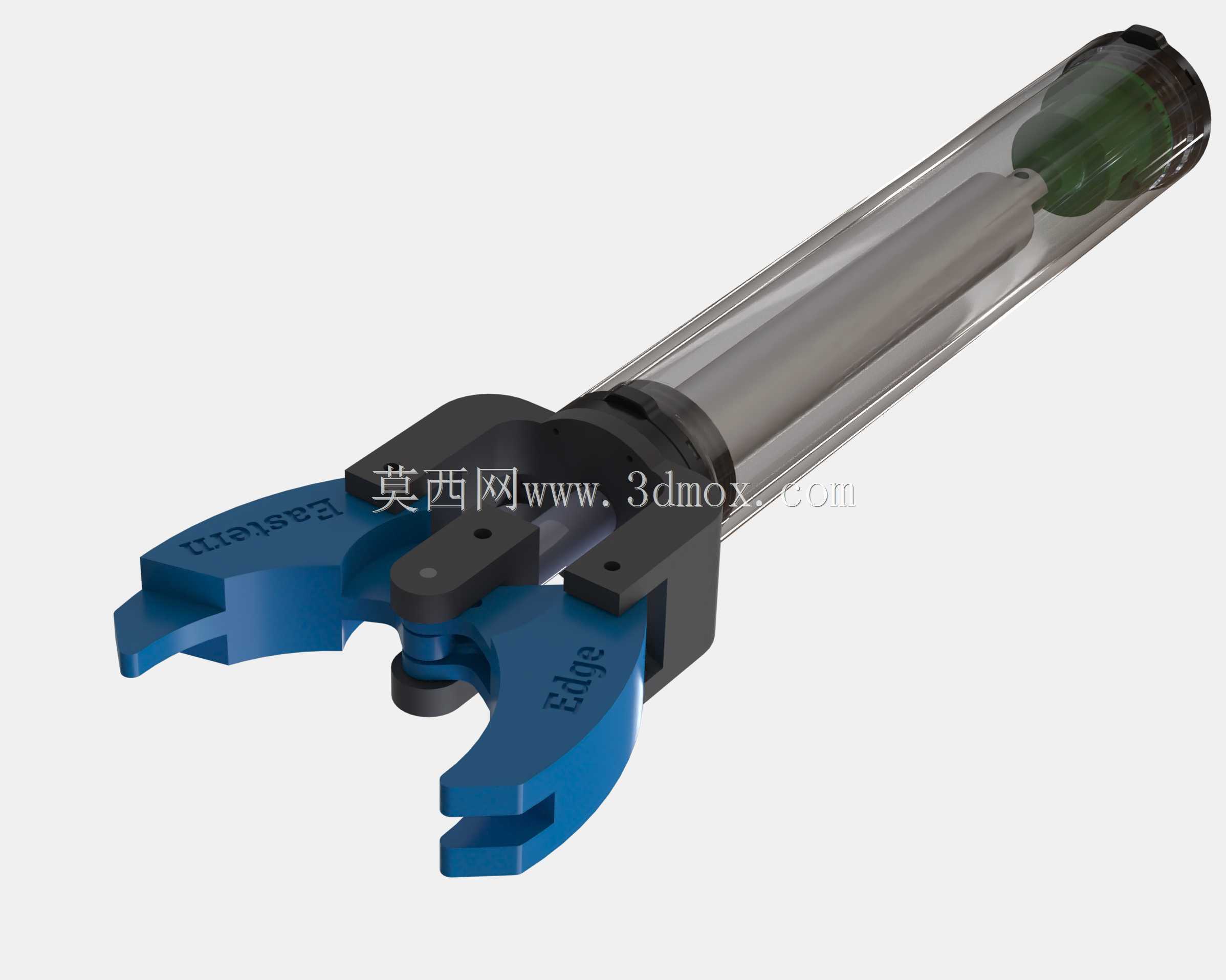

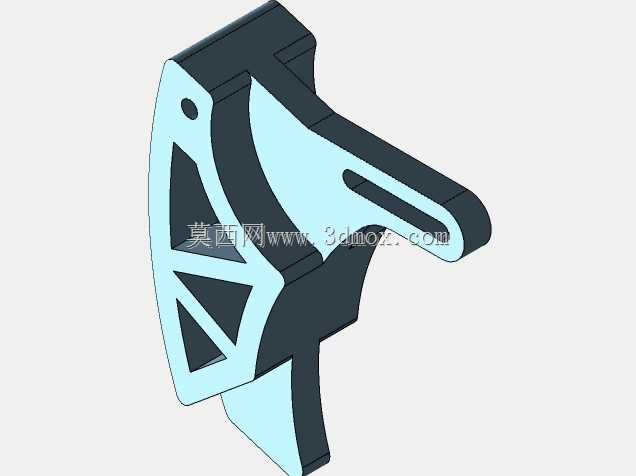

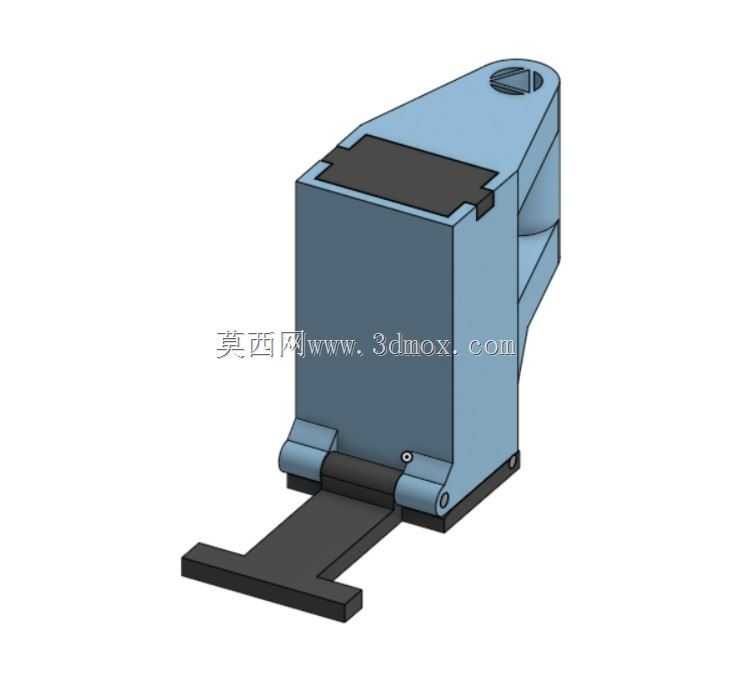

　　前部作业模块包含线性致动器驱动的夹爪以及容纳夹爪的外壳。夹爪结构用于抓取、牵拉或放置任务物，外壳则在非作业状态下对爪指形成保护，并减少水流冲击造成的误动作。致动器沿任务模块轴线布置，输出端连接爪指联动部位，运动路径短，控制逻辑直接。夹爪附近还集成鱼类释放工具，其设计目标是在水下安全释放鱼苗，通过磁铁保持活板门闭合；当执行释放动作时，活板门按设定路径打开，鱼苗可随水流离开，而机构在闭合状态下不会因轻微水流扰动自行开启。这种被动保持方式减少了持续供电需求，也降低了密封和控制复杂度。

　　摄像与观察系统布置在机器人前端和上部视野较好的位置，前端摄像头用于接近目标、对准夹爪和观察任务物状态，顶部视角则便于观察水面周边、障碍和布放位置。蓝色小型盒体可作为控制、摄像或辅助电子模块的安装载体，固定在框架前部平台上；周边透明收纳盒在调试场景中可用于放置小零件，正式下水时则需根据任务要求评估防水和固定方式。黄色线缆属于脐带缆或外部连接部件，承担供电、通信或收放关联作用，建模时应给出线缆出口位置、弯曲余量和固定点，避免机器人在水中转向时线缆缠绕推进器。

　　从安装边界看，整机宽度主要由左右推进器和保护罩决定，高度由底部支撑脚、框架立板和顶部浮力件共同限定，长度则以前端作业工具和后端密封舱端部为界。底部支撑脚使机器人在桌面、码头或池边停放时保持直立，也为下方摄像头和底视任务留出间隙。框架开孔和凸台不仅是造型特征，更承担装配定位作用；在详细设计中，孔位间距、板厚、加强区域和紧固件沉头空间都需要统一考虑。若用于加工或复刻，板件可采用轻量化耐腐蚀材料制作，金属紧固件应优先考虑水下环境防锈，密封舱端盖则需保证平面度和压缩量。

　　该结构的应用重点不是高速航行，而是在有限水域内稳定悬停、精细观察和完成抓取释放动作。设计上将大体积浮力件、重质量电池和电子舱尽量靠近中心，把推进器布置在外围以获得明确力臂，把作业爪放在前端轴线附近，使操作者能够通过画面直接判断爪指与目标的相对位置。多任务模块之间采用清晰的分区：上层负责浮力和观察，中部负责密封控制，两侧负责推进，前部负责执行，底部负责停放和离底间隙。这样的布局便于维护，也便于后续根据任务更换夹爪、释放盒、照明或传感器，是一种面向调试迭代和水下任务扩展的实用ROV结构。
