工业级压力传感变送元件结构设计

　　这类压力变送元件在工业现场的使用覆盖面极广，液压站油路压力闭环、空压机储气罐压力监测、恒压供水系统管网压力采集、气动回路负载检测、制冷机组冷媒压力反馈、小型试验台介质压力采样场景中都能见到同结构产品的身影，它的核心作用是把管路内流体的压力物理量线性转换为标准电信号，直接接入PLC、数显仪表或者采集模块，为整套设备的压力调控、超限报警、工况判断提供可靠的数据源。

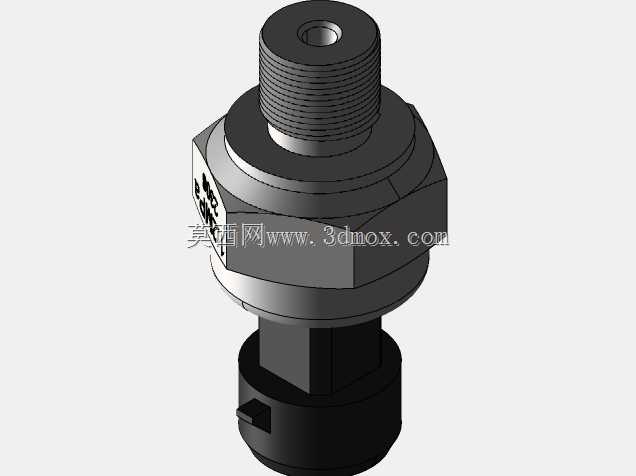

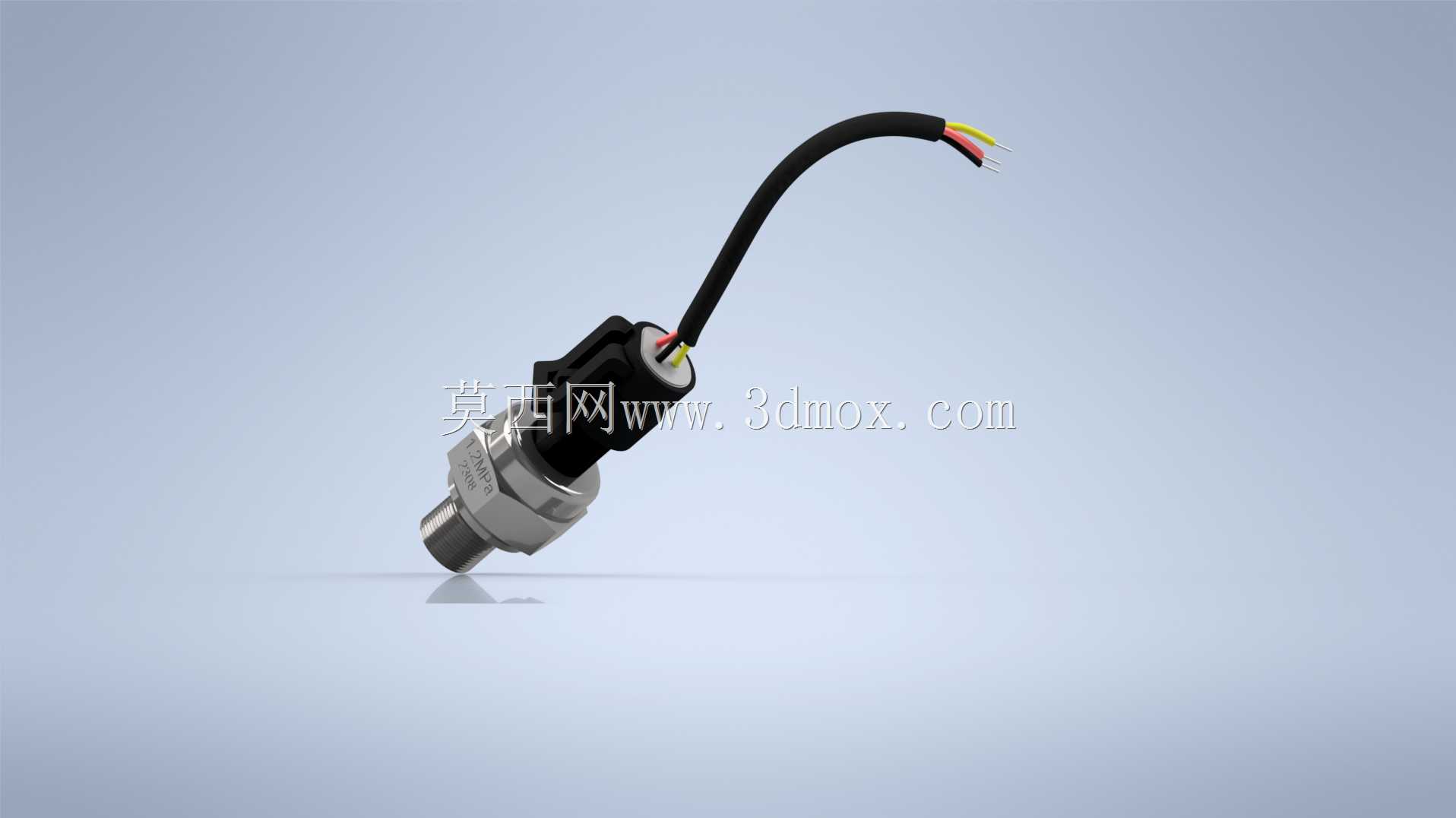

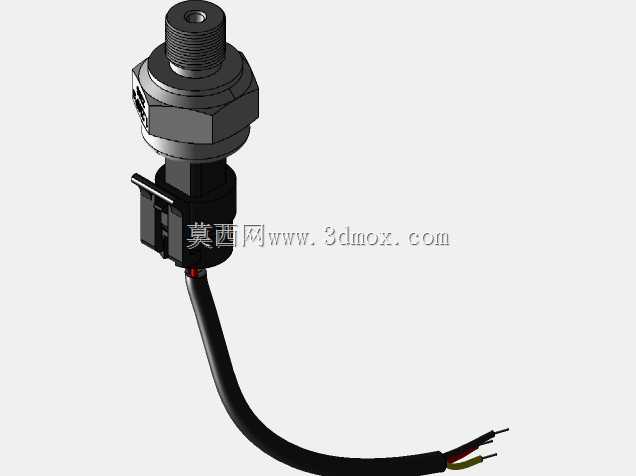

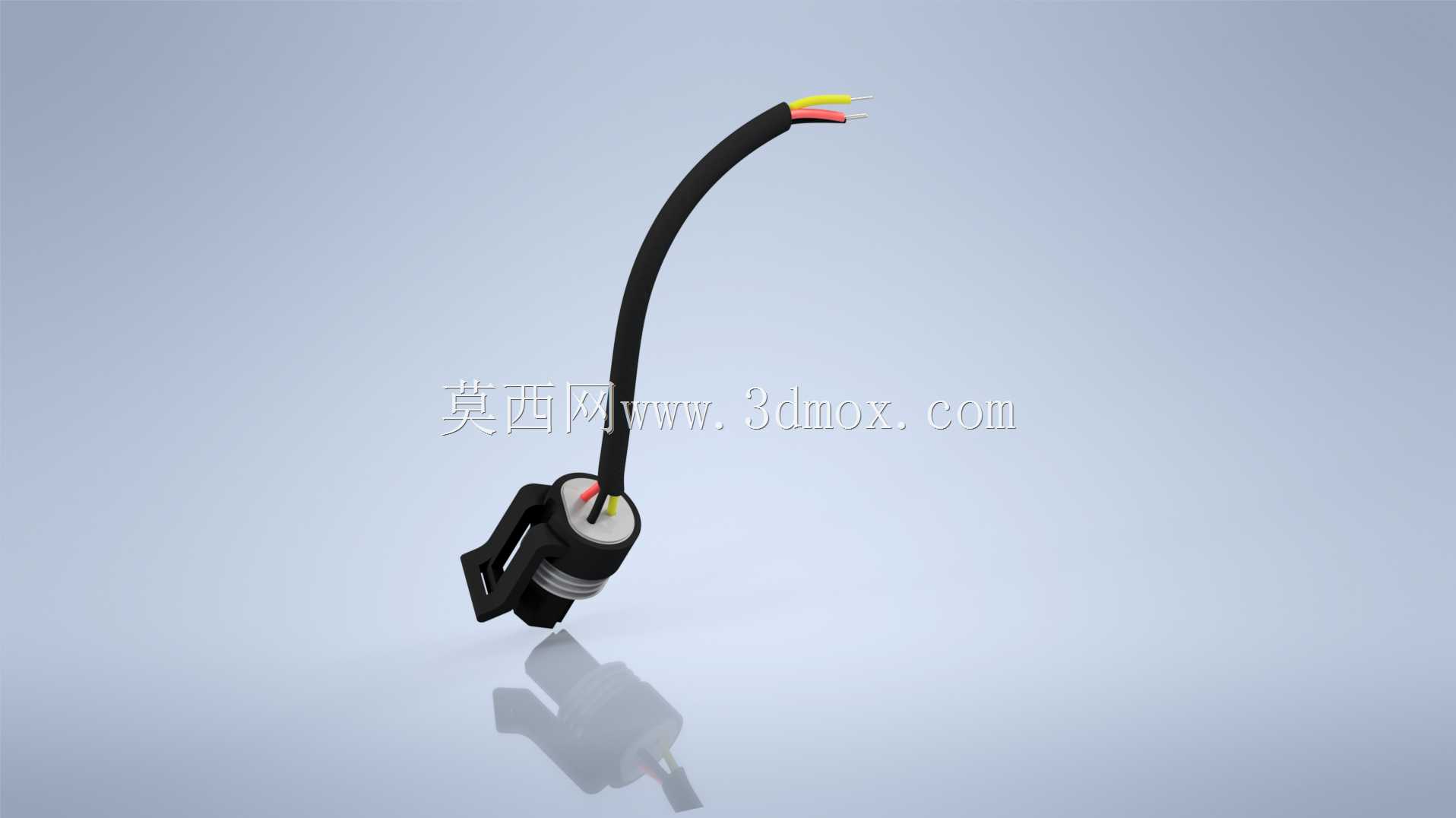

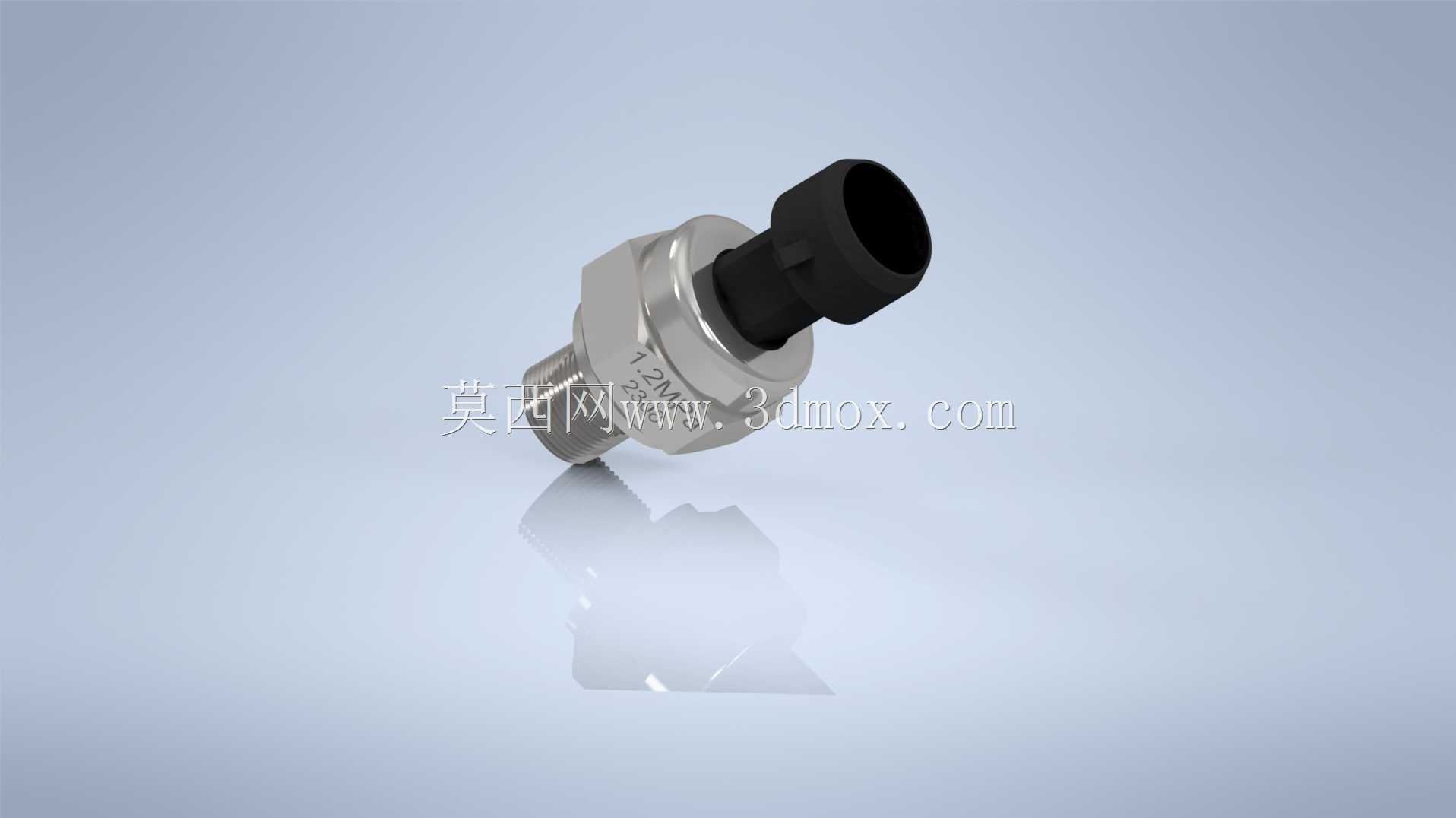

　　从结构设计逻辑来看，这款元件采用了前端金属感压基座加后端塑壳电气舱的分体布局，感压端直接加工出外螺纹连接接口，安装时直接拧入预设在管路、阀块或者罐体上的内螺纹检测孔即可，螺纹端面预留密封位，搭配紫铜垫圈或者O型圈就能实现高压下的介质密封，不需要额外加装复杂的安装支架，轴向占用空间非常紧凑，哪怕是阀块上排布密集的检测点位，也不会和周边的阀件、管路接头发生干涉。后端的塑壳舱体内置信号调理电路板，将感压芯体输出的微弱毫伏信号经过放大、滤波、温度补偿处理后，转化为抗干扰能力更强的标准输出信号，顶部直接引出多芯护套线缆，省去了现场接线时额外配接航空插头的步骤，线缆根部做了防弯折过渡处理，设备运行产生的持续振动不会让线芯根部出现断线故障，在工程机械、移动液压站这类振动工况下可靠性表现更稳定。

　　选型和三维布局阶段首先要确认的就是安装边界尺寸：前端螺纹的规格、螺纹拧入深度直接决定了阀块或者管壁上需要预留的开孔深度，拧入过深会顶到内部流道影响介质流通，拧入深度不足则会导致密封面压合不到位出现渗漏。元件本体的六角拧动位要预留足够的扳手操作空间，布局时如果周边紧邻其他接头、硬管，要提前核对扳手活动行程，避免装配时无法施加拧紧力矩。后端塑壳的外径、线缆引出后的最小弯曲半径也要在数模里提前校核，线缆走向要避开设备上的高温热源、运动往复部件，走线时用线卡固定避免长期晃动拉扯接线端。

　　实际工况适配层面，1.2MPa的量程覆盖了绝大多数低压液压回路、常规供水供气系统的压力检测需求，选型时要保证现场常态工作压力落在量程的三分之一到三分之二区间，既不会因为长期超压导致感压膜片疲劳失效，也不会因为压力区间过小导致信号分辨率不足、检测误差偏大。接触介质的感压膜片采用兼容常规液压油、压缩空气、清水的材质，普通工业工况下不需要额外做隔离防护，如果是测量腐蚀性介质则需要更换对应材质的隔离膜片。整套元件的外形没有多余的突出结构，外壁光滑无积灰死角，在车间多粉尘、少量油雾的环境下长期使用也不会出现污物堆积影响散热的问题，电气部分的防护结构可以阻挡日常飞溅的水滴、油滴，满足车间设备的常规防护要求。

　　建模过程中可以把元件拆分为感压金属接头、密封垫、塑壳本体、内部调理板、引出线缆五个子部分分别建模，金属接头的螺纹特征要按照标准牙型绘制，装配时可以直接和设备阀块的螺纹孔做干涉检查，线缆部分采用柔性路径建模，模拟实际走线的弯曲形态，提前排查走线和周边结构的磕碰风险，对整机设备的管路布局、检测点位规划有很强的参考价值。
