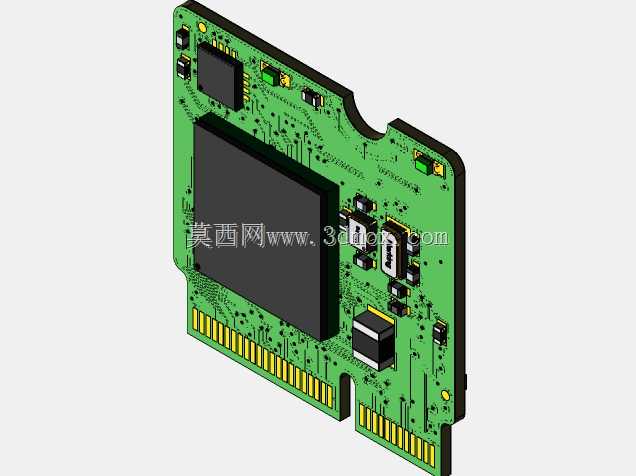

MicroMod青少年处理器开发板结构

　　该开发板类结构主要面向嵌入式教学、快速原型验证、小型控制节点搭建以及电子设备预研场景，在实际项目中常作为控制核心被装入实验台、教学套件、传感器采集盒、小型机器人控制仓或桌面自动化装置内。板件采用不规则PCB轮廓，边缘设置卡装与插拔边界，底部和侧边布置成排金手指，用于与载板或扩展底座形成电气连接；这种形态区别于常规矩形开发板，更强调在有限空间内的定向插入、防误插定位和快速更换。

　　从结构设计角度看，板体上的大型主控芯片占据核心区域，周边布置存储、电源、接口、阻容元件和状态指示器件。主控芯片下方需要保留足够的焊盘与走线空间，周围元件按信号路径和电源分区排布，既缩短高频信号连线，也便于电源去耦和调试维护。板边金手指承担多类信号传输，包括电源输入、通用IO、通信总线及调试信号，插入底座后可通过机械轮廓保证方向唯一，降低实训环境中反插、错插的风险。

　　外形边界方面，PCB一侧保留平直插装边，金手指沿边缘连续排列；另一侧根据载板避让关系形成缺口和异形轮廓，可与底座定位柱、卡扣或壳体筋位配合。板厚、金手指长度、边缘倒角以及元件高度共同决定安装空间：底部插入区域需要控制焊盘外露长度和接触压力，上方高器件则要预留壳体净高。若将其用于封闭设备，应在芯片、电源模块附近考虑散热间隙，在接口附近保留插拔操作空间，在板边固定孔或卡扣位置考虑振动工况下的限位。

　　产品功能上，该处理器板承担运算、信号采集、外设通信和运动控制任务，可通过载板转接传感器、显示屏、电机驱动、通信模块等外部资源。板上小型按键、指示灯和连接器件服务于复位、启动选择、状态反馈及调试接入；电源相关器件集中在输入路径附近，便于稳压、滤波和保护电路布置。对于教学用户，这种模块化方式能把复杂处理器核心与功能扩展板分离，使学习者在更换处理器时不必重新焊接底层电路；对于工程样机开发，则可通过统一插拔接口快速对比不同控制核心，缩短硬件验证周期。

　　建模时需要重点还原PCB异形轮廓、金手指分段、芯片封装、贴片元件高度差、接口外形和板边缺口。金手指不能仅以单色平面表示，应按实际接触片分段建立，并体现插入方向；主控芯片和存储器件需体现封装体、引脚或焊球区域的相对位置；板上微小电阻电容可按外观高度简化，但排布密度和禁布区应保留，以反映真实装配关系。若进一步用于整机设计，还需将该板与载板、外壳、固定柱和连接器进行干涉检查，重点核对金手指插入深度、板边缺口与定位特征、高元件与壳体内壁距离，以及调试接口在装配后的可达性。

　　在设备维护层面，插拔式处理器板适合频繁升级和故障替换。底座触点需要保持清洁，板边导向结构应避免过盈造成PCB弯曲；高芯片区域承受按压时容易把载荷传递到焊点，因此外壳设计不宜直接压在器件封装上。对于教学场景，结构上还应让学生直观看到信号流向和模块分区：处理器位于中央，电源链路靠近输入侧，外部连接沿板边展开，金手指作为统一扩展界面。这样的布局既满足电气性能，也兼顾装配、识别和维护，使三维结构不仅呈现电路板外观，更能反映嵌入式模块化硬件在真实设备中的安装逻辑与使用方式。
