外螺纹M14连接器防护端盖结构

　　这类端盖主要用于圆形连接器、传感器接口、仪表电缆接头以及小型机电设备外露接口的端部防护。设备在装配、转运、库存和现场维护过程中，未插接的连接器端面容易受到粉尘、潮气、金属屑、焊渣和轻微碰撞影响，端盖通过外螺纹与连接器壳体形成可靠连接，把插针、插孔、密封面和端面台阶覆盖在封闭空间内，降低接触件污染、碰伤和误接风险。在机床、自动化产线、检测设备、通信机柜和户外便携装置中，接口往往不是一次性全部使用，备用接口长期裸露会带来维护隐患；采用螺纹盖后，操作人员可在插头拔下后迅速旋合，不需要额外工具，也能依靠螺纹自锁抵抗振动环境下的松脱。

　　结构设计的重点不在复杂曲面，而在螺纹边界、端面压紧和手部操作空间之间的平衡。该件以M14×0.75细牙外螺纹为连接特征，细牙螺距有利于在较小直径上获得较高的旋合精度，轴向进给量小，闭合时端面位置更容易控制。盖体内部需要预留与连接器端部相适应的避让腔，不能让螺纹旋入后直接压接接触件；内腔台阶应与连接器外圈、密封圈或端面凸台保持合理间隙。盖口附近可设置环形压紧面，在旋紧过程中把轴向力均匀传递到连接器端面，若配合垫片或密封圈使用，可进一步提高防尘、防溅能力。

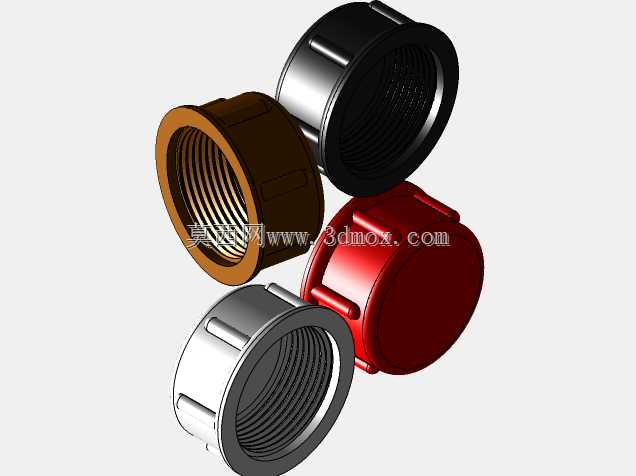

　　外形上，端盖采用矮圆柱帽体，外部滚花或密集防滑棱是关键操作特征。连接器端盖常在空间受限的机柜后侧、设备底部或线束密集区域使用，手指可接触面积有限，滚花纹理能够增加切向摩擦力，使戴薄手套或手上有少量油污时仍能完成旋合。帽体顶部保留平整封闭面，既便于成型，也能在堆放和擦拭时避免尖角勾挂。侧壁厚度需要兼顾强度与成型收缩：螺纹根部承受旋紧扭矩，壁厚不能过薄；口部边缘则应设置倒角或圆角，引导盖体对正连接器外圆，减少首扣错牙。

　　从安装边界看，选型时不能只核对螺纹公称直径，还要确认连接器端部的最大外圆、轴向突出长度、密封圈位置以及周边干涉范围。端盖旋入后会在接口外侧增加一段轴向占用，线束弯折半径、插头插拔路径和设备盖板开合距离都应纳入校核。若相邻连接器中心距较小，盖体外部滚花直径不宜过大，否则两个端盖可能相互顶住；若端盖用于频繁开合的维护口，则应控制旋合圈数和起始导向角度，使操作者在视线受限时也能快速对准。

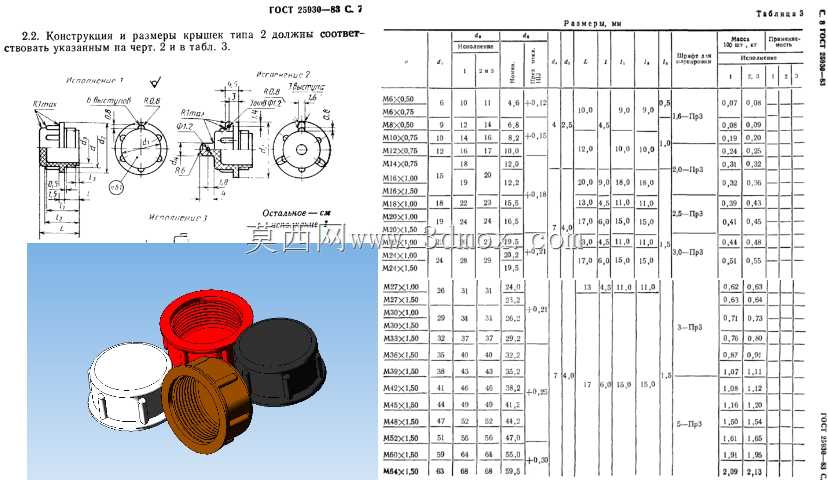

　　建模时可先按连接器接口轴线建立回转主体，再用螺旋线或软件螺纹特征生成M14×0.75配合牙型。为了保证三维装配检查有效，螺纹大径、小径和中径应与实际选用标准一致，内腔止口深度要反映真实零件，而不是简单做成实心圆柱。外部防滑滚花可采用周向阵列或纹理特征表达，若用于轻量化展示，可保留滚花区域的外径和节距示意；若用于加工或开模，则需进一步明确滚花形式、拔模斜度、口部圆角和顶面收缩补偿。

　　在实际使用中，端盖的防护作用还与材料、表面处理和密封方案相关。金属盖适合耐高温、抗机械损伤和电磁屏蔽要求较高的场合，但要考虑与连接器壳体之间的电化学腐蚀；非金属盖重量轻、绝缘性好，适合普通防尘和临时保护。无论采用哪种材料，螺纹配合都不应追求过紧，过盈过大反而会导致现场拆卸困难，甚至损伤连接器外螺纹。合理的设计应让端盖在自由状态下顺畅旋入，在接近闭合位置时通过端面压紧或密封圈产生适度阻力，从而兼顾防护可靠性与维护便利性。
