乐高式四杆铰接联动演示机构

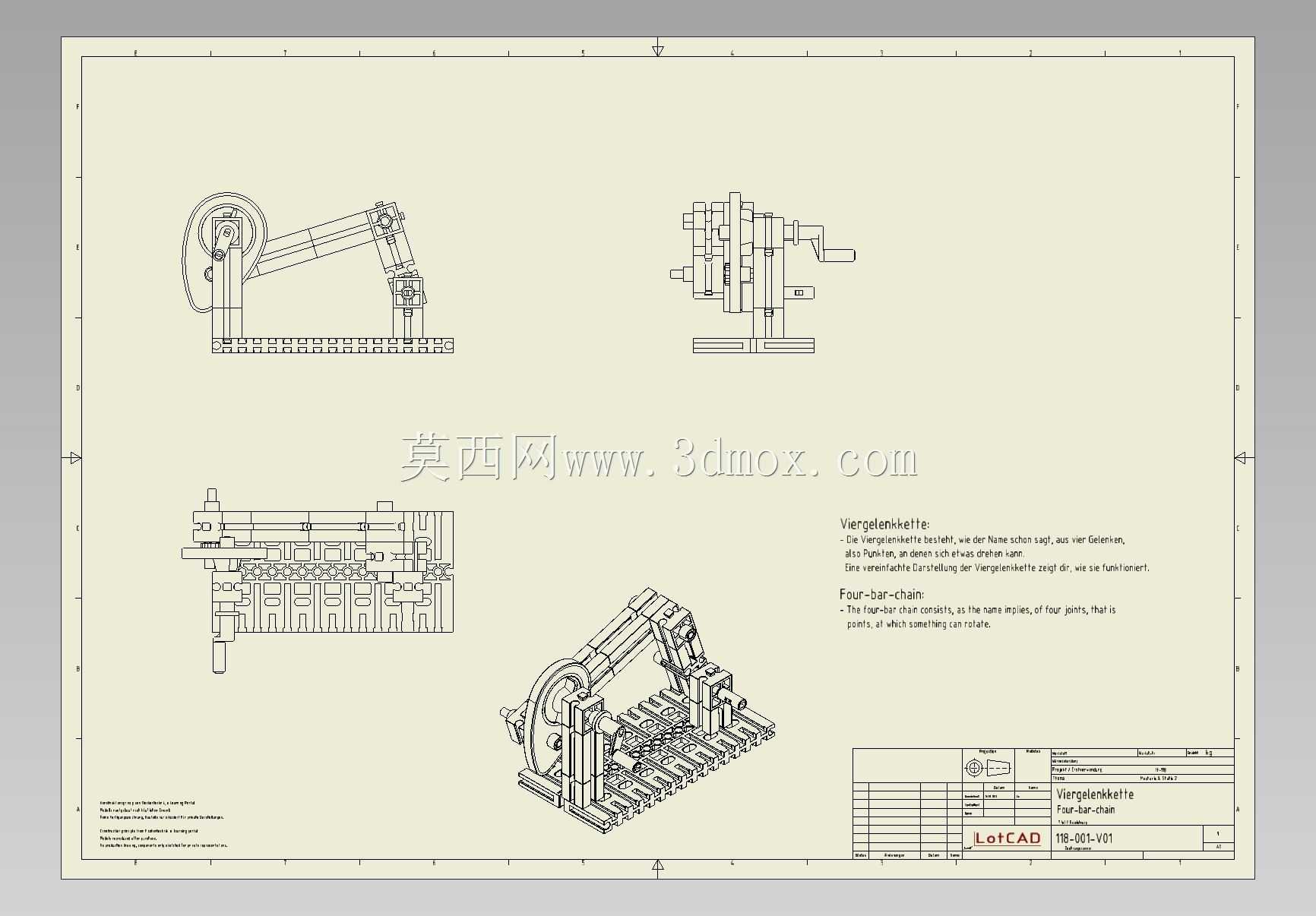

　　这套铰接联动演示结构以积木化零件搭建，核心是把平面四杆运动关系放在一个可拆装、可观察的平台上。实际使用中，它并不承担生产载荷，而是服务于机构原理认知、运动轨迹验证、课堂演示和方案沟通。对于刚接触机械设计的人来说，四杆机构最容易停留在公式和简图层面；真正把机架、连架杆、连杆和回转副放到同一装配体里，才能直观看到输入件连续转动时，输出件如何按既定轨迹摆动，杆件之间又如何通过四个关节完成力和运动的传递。

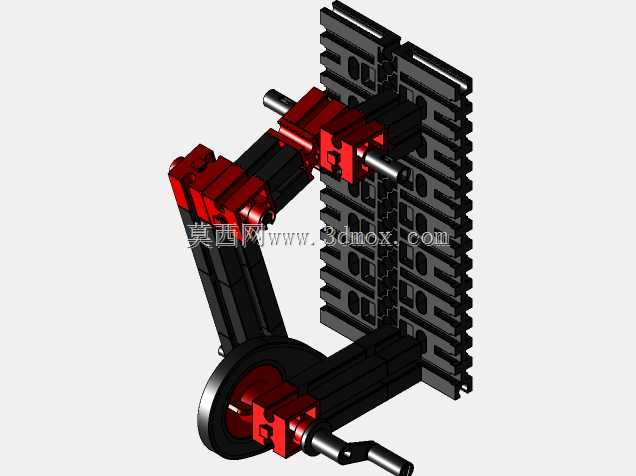

　　从结构布置看，底部采用带密集孔位的平台作为安装基准。平台上的孔阵不是装饰，而是为铰接支座、限位块和辅助支架提供重复定位边界。搭建时可以先固定两个主支座，使两支点的中心距保持稳定；这个距离对应四杆机构中的机架长度，直接决定摇杆摆角、连杆姿态和整周转动是否能够实现。若支点间距调整不当，曲柄可能无法越过极限位置，机构会在某个角度出现锁止倾向。因此在建模和装配时，不能只关注杆件外形，更要核对各杆长比例、铰链同轴度以及运动件与底板之间的净空。

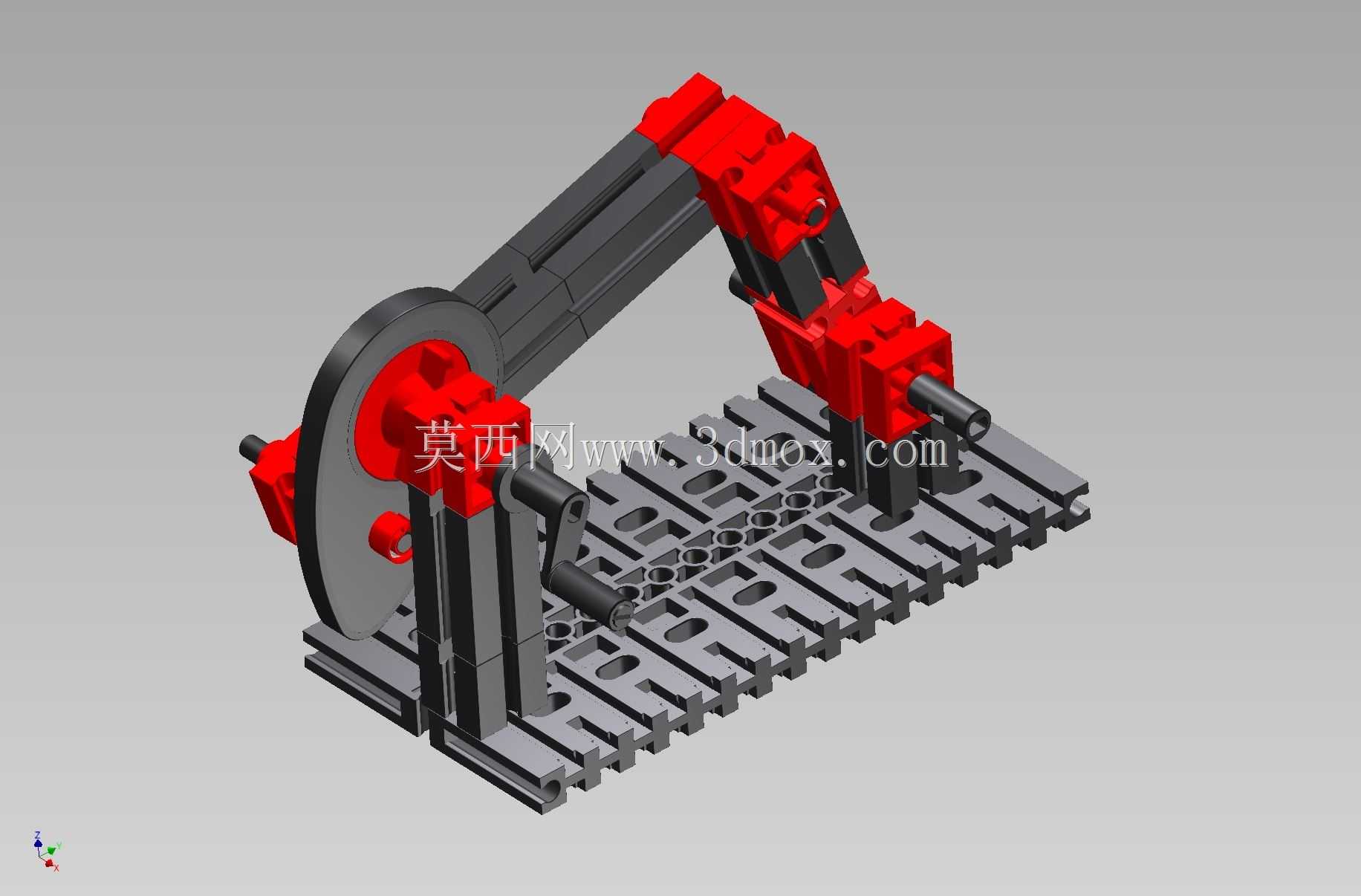

　　左侧大圆盘承担输入轮和惯性轮的双重作用。圆盘中心与支架上的回转副对齐，外缘通过偏心销与连杆连接。圆盘转动时，偏心销的圆周运动被转化为连杆的平面复合运动，再推动另一侧杆件绕固定铰点摆动。大直径轮盘一方面便于手动拨动，另一方面增加回转部分的转动惯量，在低速演示时能让机构越过死点，使动作更加连续。轮盘与红色铰接座之间保留了轴向间隙，避免侧面摩擦造成卡滞；这类间隙在真实设备中同样重要，过小会带来装配干涉和磨损，过大则会引起轴向窜动，影响运动精度。

　　中部杆件采用长条型材式积木拼接，截面方向通过多层叠合提高抗弯刚度。四杆机构虽然原理简单，但在演示模型快速往复运动时，连杆如果刚度过低，会出现明显弯曲和抖动，尤其是在偏心销接近极限位置时，杆件受力方向快速变化，薄弱连接点容易松脱。设计时将受力较大的连杆做成双梁或加厚形式，使铰链处的载荷能够分散到更多连接点上。杆件端部的孔位用于安装销轴，销轴两端需要设置挡边或套环，防止转动过程中脱出。

　　右侧红色铰接组件对应输出摇杆和支撑座。它的固定支点安装在底板孔位上，活动端与连杆相连，随着输入轮旋转产生周期性摆动。该部分在教学中可用来观察急回特性、摆角范围和传动角变化。传动角过小意味着连杆接近与摇杆共线，有效分力下降，铰接处摩擦和侧向载荷增大；即便在无负载的演示模型中，也能通过手动阻力感受到某些位置明显发涩。把这种手感与机构简图中的角度关系对应起来，比单纯查看曲线更容易建立工程判断。

　　平台上方的拱形支架用于形成上部边界和辅助固定，它与底部平台共同围出运动空间。实际布置机构时，外围防护或支撑件不能只按静态外形留位，而应按运动包络进行检查。连杆在一个周期内会经历抬升、下拉、前推和回摆，端部销轴的轨迹并非简单直线；如果支架立柱靠近轨迹区域，静态装配看似没有干涉，运动到中间相位却可能发生碰撞。因此三维建模时应逐个铰链建立旋转轴，按真实配合关系设定转动副，再进行全程运动仿真或至少做关键相位干涉检查。

　　这类积木式机构的优势在于快速改型。更换不同孔距的连杆，就能改变杆长组合；移动支座位置，可以比较曲柄摇杆、双曲柄或双摇杆机构的运动差异；调整偏心销半径，则相当于改变曲柄长度，输出摆角和速度规律都会随之变化。对于设备选型前期的原理验证，这种低成本搭建方式能帮助设计者快速排除不合理杆长，而不必直接加工金属样机。它也适合用于职业教育、创客课程和机械科普，让学习者通过拆装理解回转副、连杆约束、机架固定和死点通过条件。

　　从安装边界看，底板需要保持平整，四个支撑面应落在同一平面上，否则支架锁紧后会产生内应力，使铰链轴线偏斜。两个固定铰点的轴线应平行且垂直于机构运动平面；若轴线前后倾斜，连杆会在旋转中受到扭转，销轴端部出现不均匀磨损。模型外形虽然由块状零件组成，但运动设计仍遵循平面连杆机构的基本几何条件：最短杆与最长杆长度之和需要满足相应杆长条件，固定件选择不同，机构类型也会改变。

　　在工程应用中，四杆机构广泛出现在牛头刨床进给装置、搅拌机摇臂、车门开闭机构、脚踏传动装置、夹持器和简易输送摆臂中。该演示结构把这些设备中共通的运动抽象出来，用清晰的红色活动件和灰色机架区分固定与运动部分。观察时可以重点跟踪三个活动铰点：一个随输入轮做圆周运动，一个随输出摇杆做圆弧摆动，中间连杆端点则形成复合轨迹。正是这些点的约束关系，使简单的四个杆件能够输出稳定、可重复的周期性动作。
