这类手拧调节旋钮常见于小型设备面板、工装夹具、检测治具、实验仪器以及需要频繁人工锁紧或松开的机构中。它的核心作用不是传递大扭矩,而是在不借助工具的情况下,让操作者通过手指和掌心直接完成压紧、定位、张紧或档位调节。相比标准六角螺母和螺钉,旋钮把“操作接触面”放大,把施力方向从单纯的扳手扭转转化为手掌包覆式旋转,因此在维护空间有限、拆装频率高、外观要求较完整的设备上更实用。

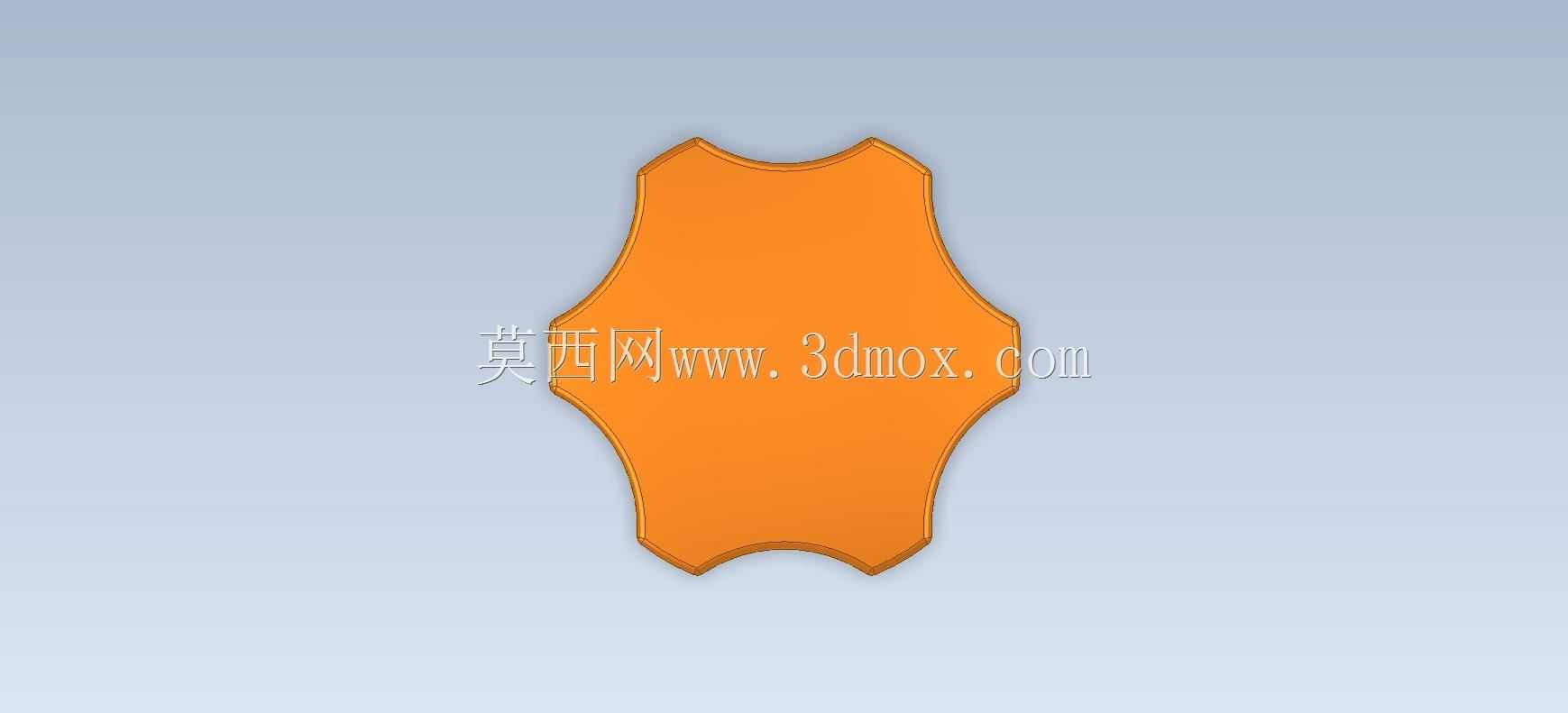

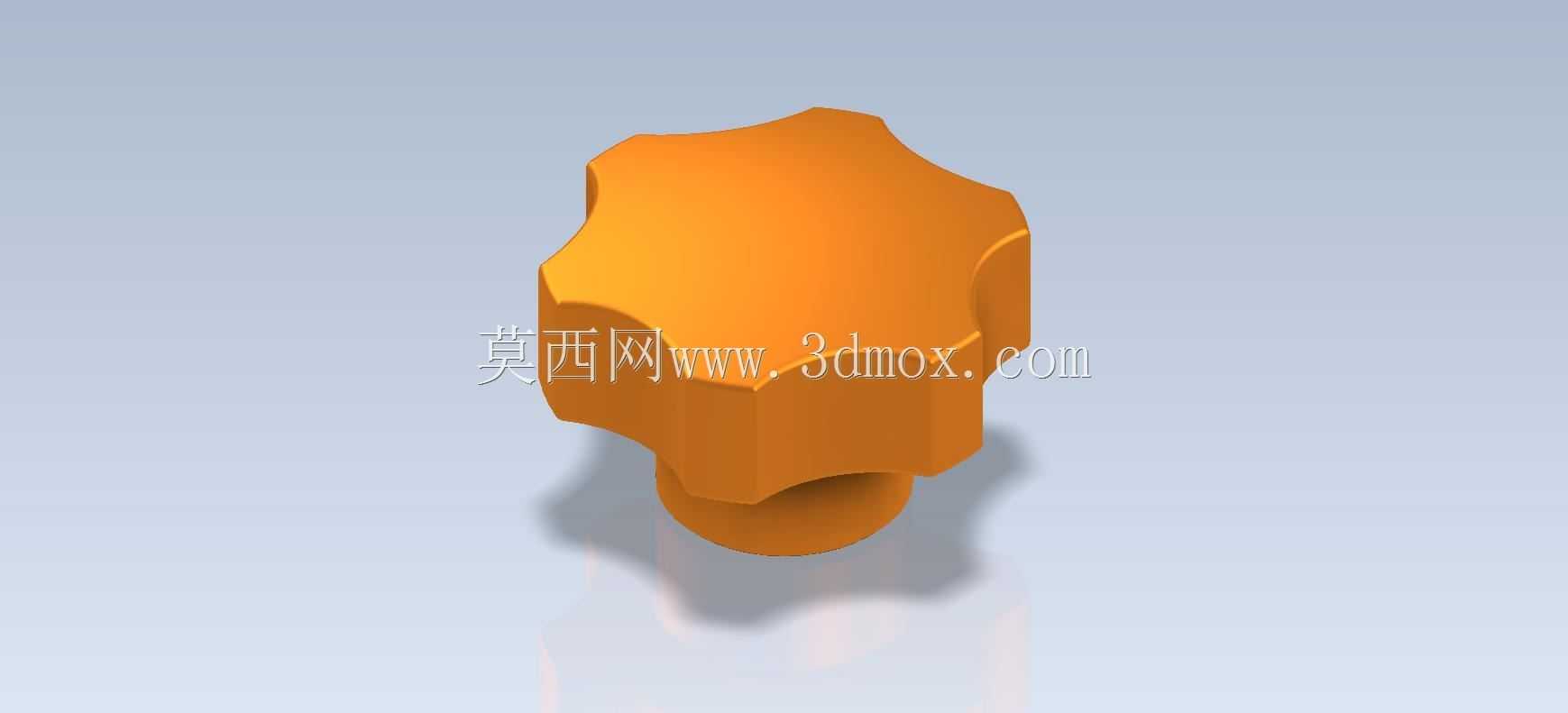

从结构上看,该件上部为较大直径的握持段,外缘采用连续起伏的花瓣形轮廓。这个轮廓并不是单纯的装饰造型,而是为了增加手指接触时的阻力。旋钮表面如果做成完整圆柱,操作者手部有油污、汗液或佩戴薄手套时容易打滑;波浪边在周向形成多个凹凸位置,拇指、食指和中指可以自然卡在凹陷处,旋转时力臂更长,发力更稳定。花瓣数量和起伏深度需要兼顾手感与成型工艺:齿形过深会造成局部壁厚突变,注塑时容易产生缩痕;齿形过浅则防滑效果不足,外观上也难以形成明确的握持边界。

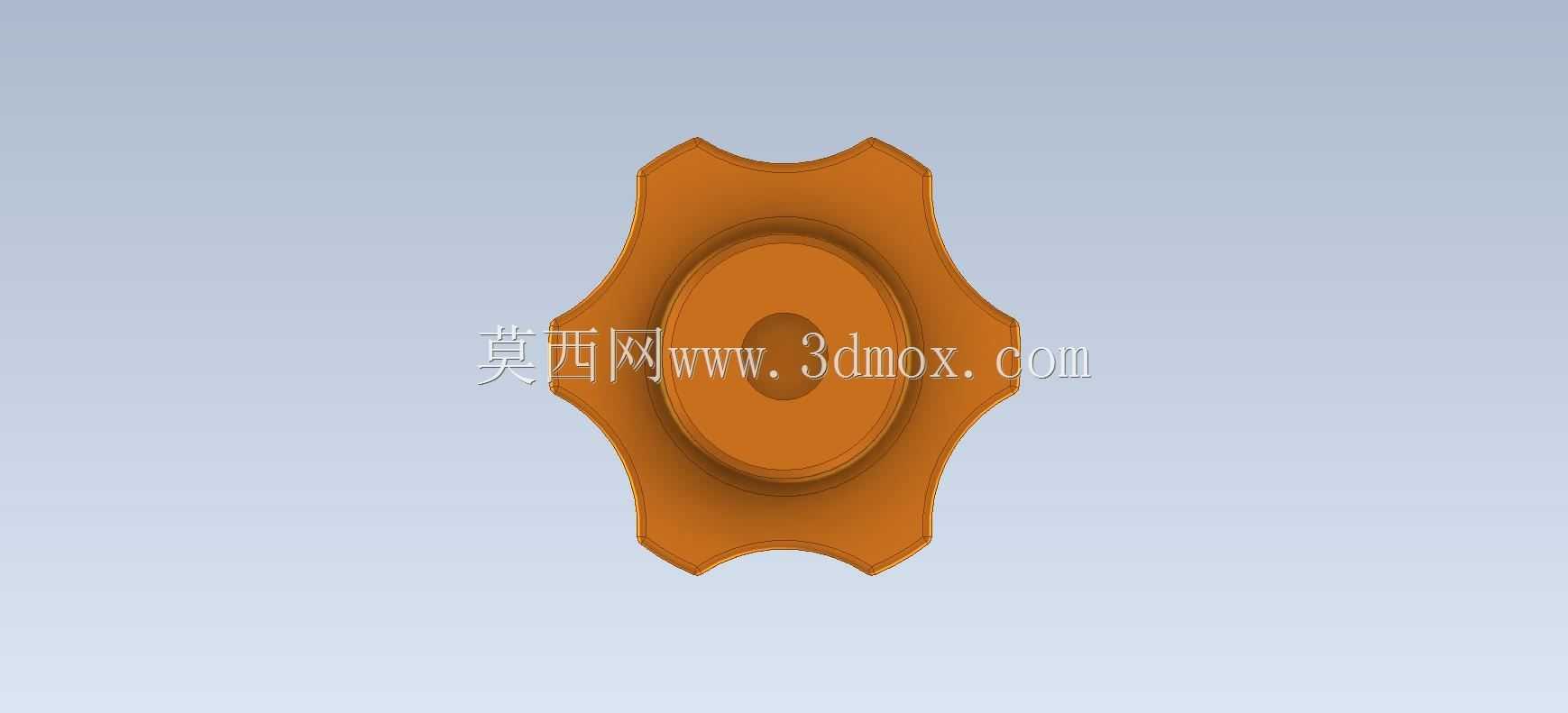

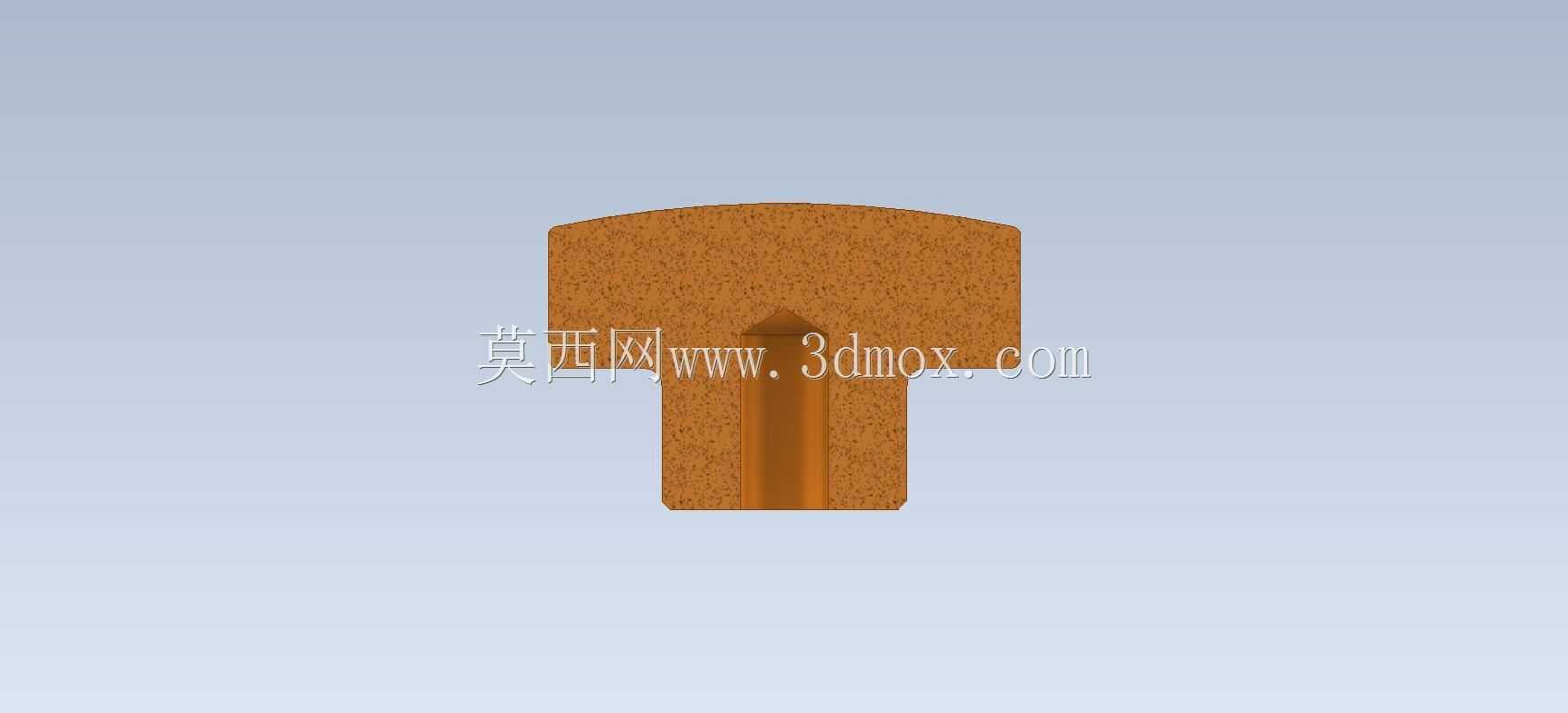

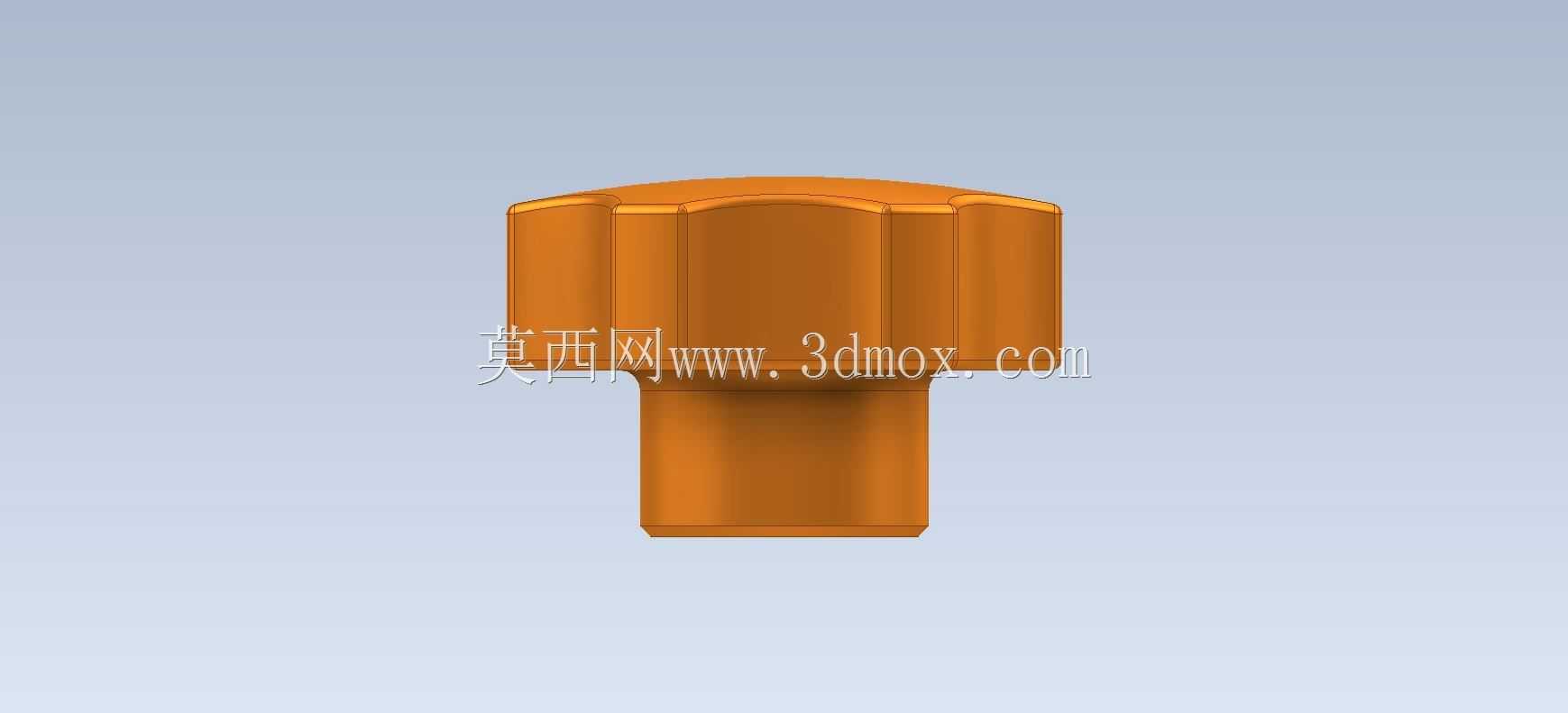

下部较小的圆柱段可作为插入、导向或连接区域。实际产品中,这一位置通常会根据功能需求嵌入金属螺纹嵌件、光孔、卡爪、止转平面或弹性卡扣。若用于面板调节,中心可设计成与电位器轴、螺杆或调节杆配合的孔位,并通过顶丝、扁位或D形截面防止空转;若用于夹具压紧,则内部可预埋铜螺母,使旋钮与螺杆组成快速锁紧组件。下部直径明显小于握持段,能够在旋紧时让手部压力集中在上部,同时避免大直径结构靠近安装面,减少与周边零件的干涉。

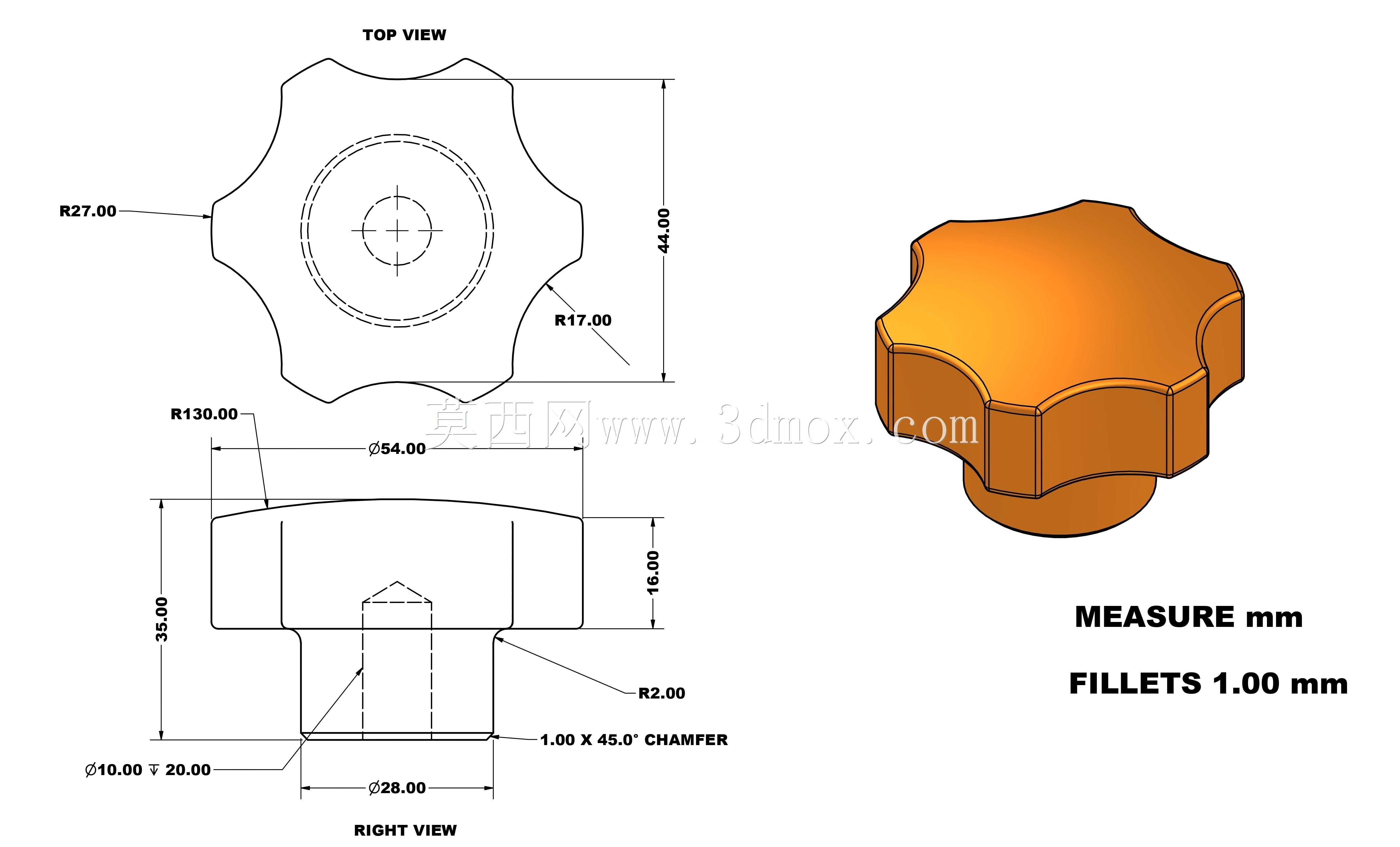

建模时应先确定旋转主体,再处理外缘的周期性造型。上部握持区可通过草图绘制单侧花瓣轮廓后阵列得到,阵列数量要与手掌握持尺度匹配。轮廓过渡处不宜出现尖锐棱边,所有手指能够接触的位置应保留圆角,既提高握持舒适度,也降低注塑件应力集中。下部圆柱与上部大头之间应设置平滑过渡或台阶面,台阶面可作为装配限位面,在旋钮下压到位时与支架、面板或压块接触。若该端面承担锁紧载荷,平面度和接触面积需要重点控制;若只是装饰遮盖,则可适当增加倒角,避免合模后边缘毛刺影响外观。
安装边界方面,选型时首先要确认旋钮最大外径与设备面板空间的关系。花瓣形外缘在旋转过程中扫掠出的圆形区域,就是最小操作空间;周边若有螺钉、线槽、标牌或相邻旋钮,应留出手指进入的间隙。高度方向则要区分握持段、连接段和被连接件厚度。下部插入面板后的露出长度不能过长,否则会产生悬臂感,旋转时晃动;过短又可能导致嵌件咬合不足,长期使用后松脱。对于需要指示档位的场景,可在顶部增加浅槽、箭头或平面标识;对于需要防误触的场景,则可降低旋钮凸出高度,或在周边设置防护挡边。
材料选择上,这类件多采用尼龙、ABS或POM等工程塑料。尼龙韧性好、耐疲劳,适合经常拧动的锁紧件,但吸湿后尺寸会发生变化;ABS表面质量好、着色方便,适合面板外观件;POM摩擦系数低、尺寸稳定性较好,适合与金属螺杆或轴套配合。若内部使用金属嵌件,嵌件周围壁厚应均匀,避免热膨胀差异造成开裂。底部与安装面接触的位置可根据需要增加摩擦垫、止动齿或弹性垫圈,以提高锁紧后的保持力。
在整机设计中,旋钮虽然体积小,却直接影响操作效率。合理的花边形外形能够让操作者凭触觉快速找到施力点,较短的下部连接段保证装配紧凑,中心连接结构则决定它与螺杆、轴件或面板的配合方式。建模过程中把握持直径、花瓣圆角、下部轴径、限位端面和内部嵌件空间统一考虑,才能得到既容易成型又便于实际装配调节的手拧零件。
