三缸径向活塞式动力转换机构

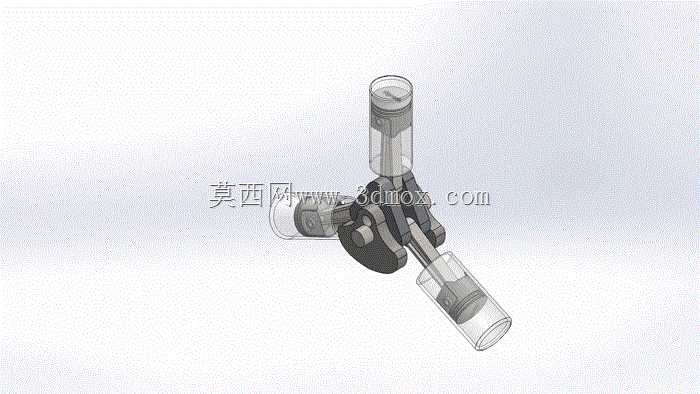

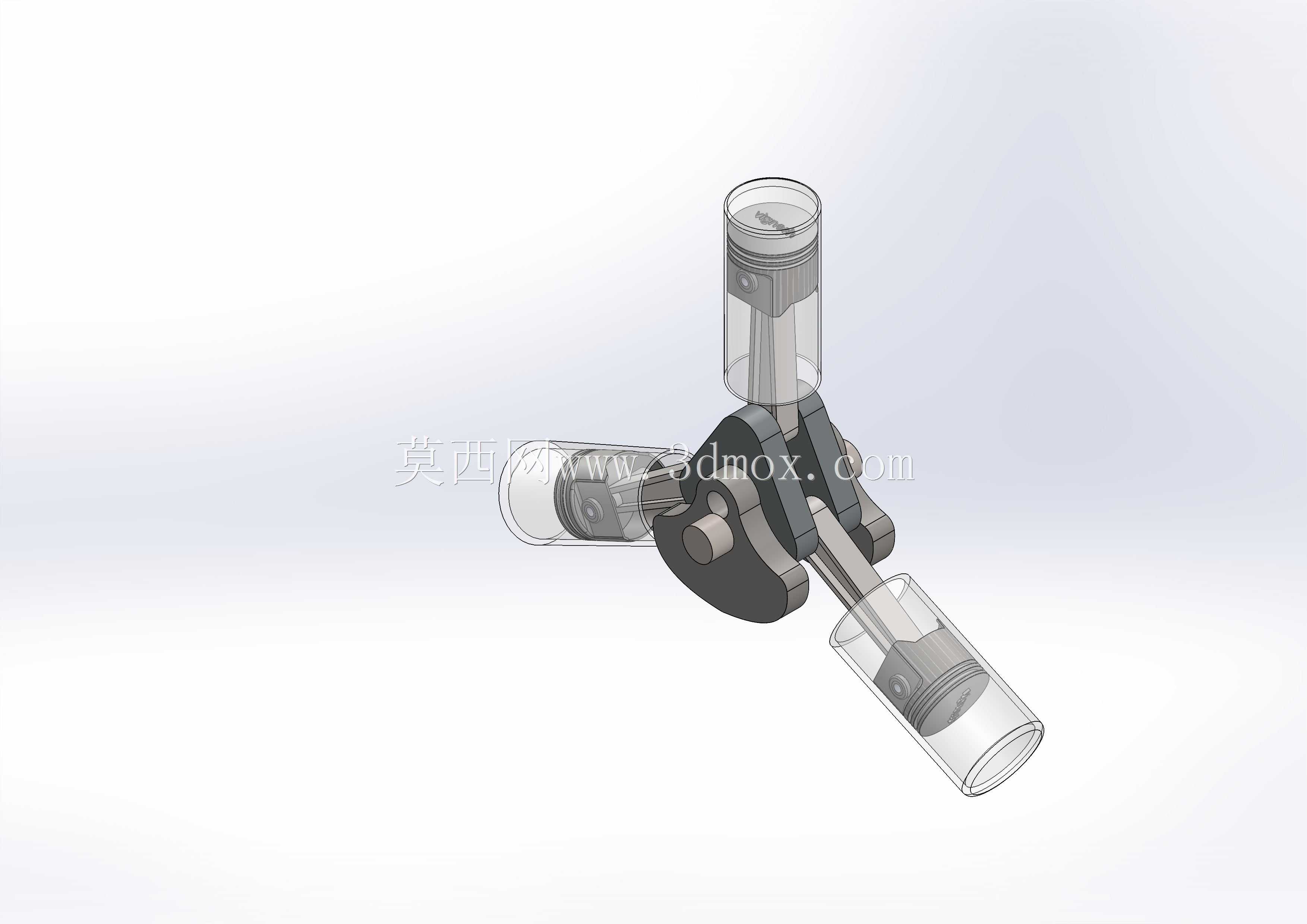

　　这套径向布置的三活塞动力转换结构，常见于小型气动马达、紧凑型液压动力单元以及教学演示用内燃机原理样机，核心作用是把直线往复运动转化为曲轴的连续回转输出，也可反向作为柱塞泵使用，将旋转动力转化为三路交替的流体吸排动作。三个活塞缸体沿曲轴回转中心呈120度周向均布，相比单缸或直列双缸结构，动力输出的扭矩脉动更小，曲轴每旋转一周，三个活塞依次完成完整的往复行程，任意转角下都至少有一个活塞处于做功或压油行程，不存在传统单缸机构的死点位置，启动负载下无需额外飞轮配重也能顺利越过止点。

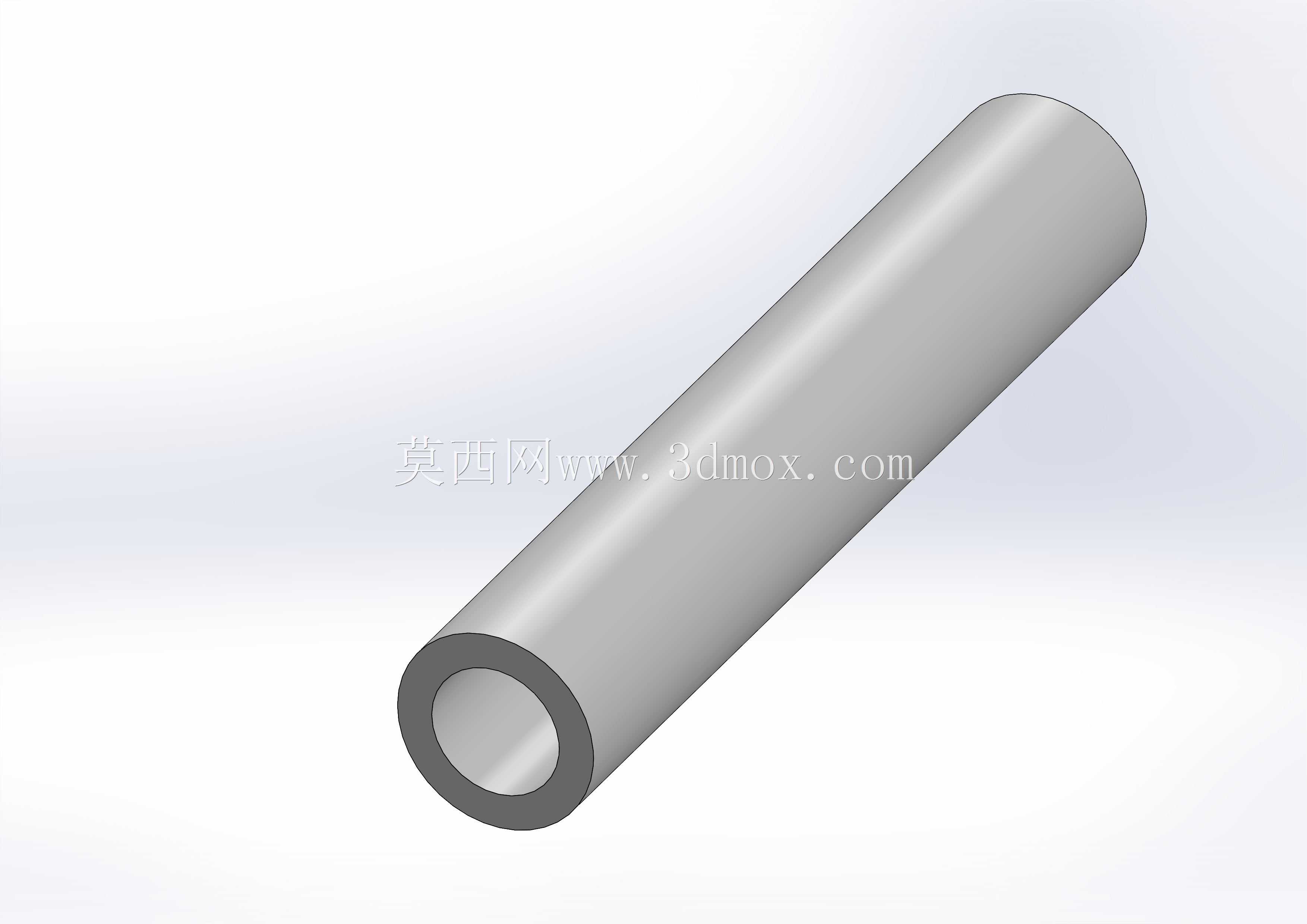

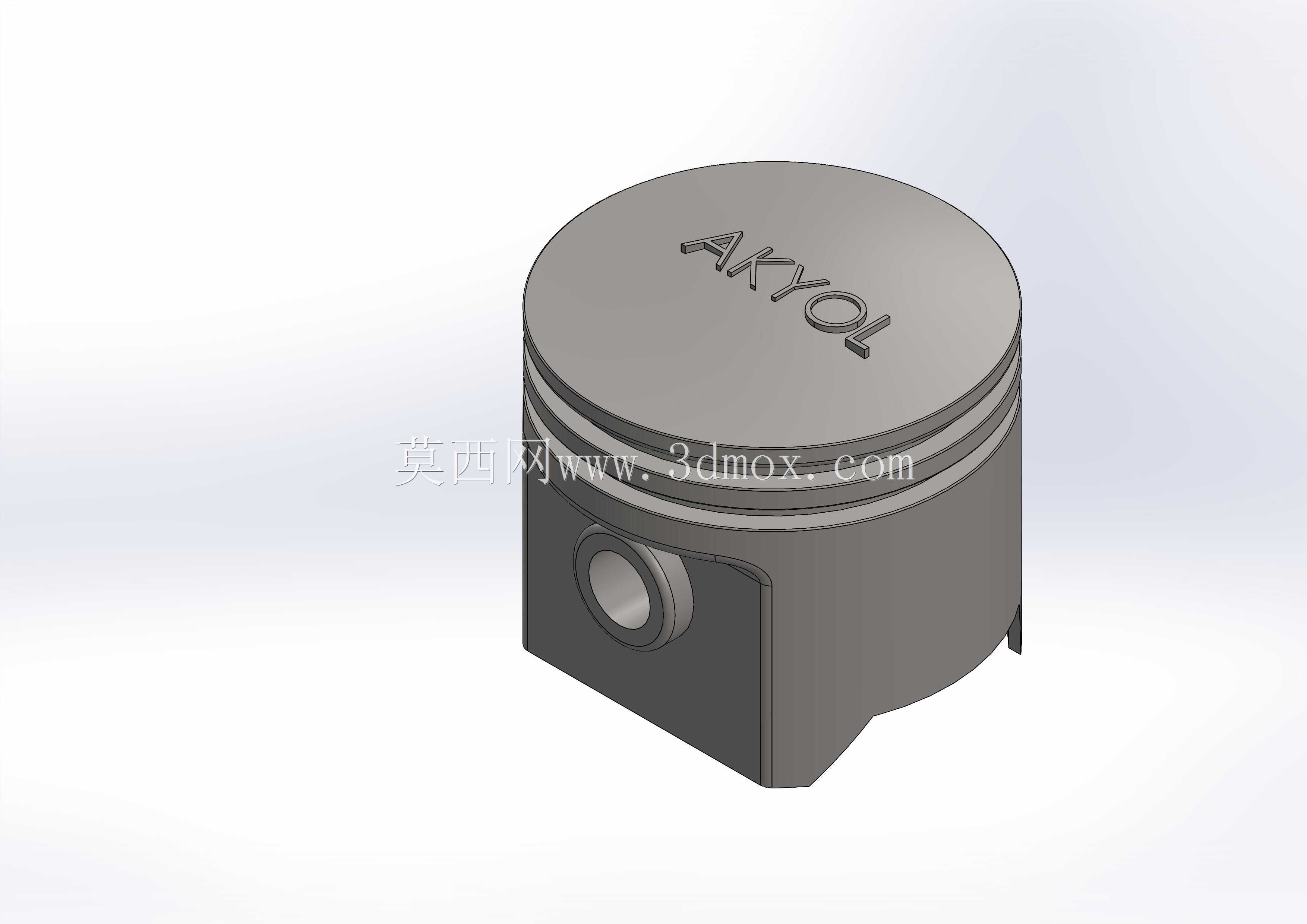

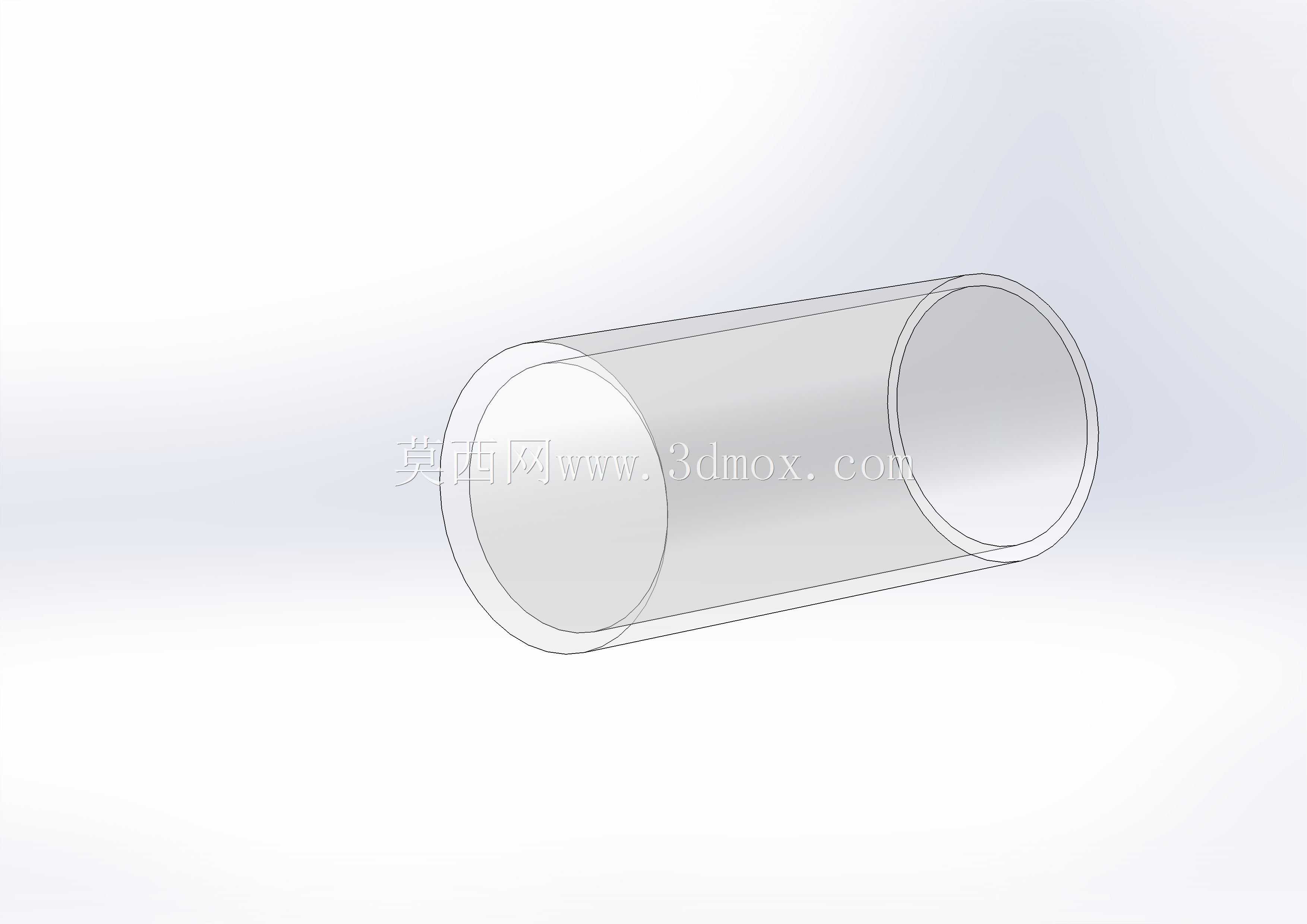

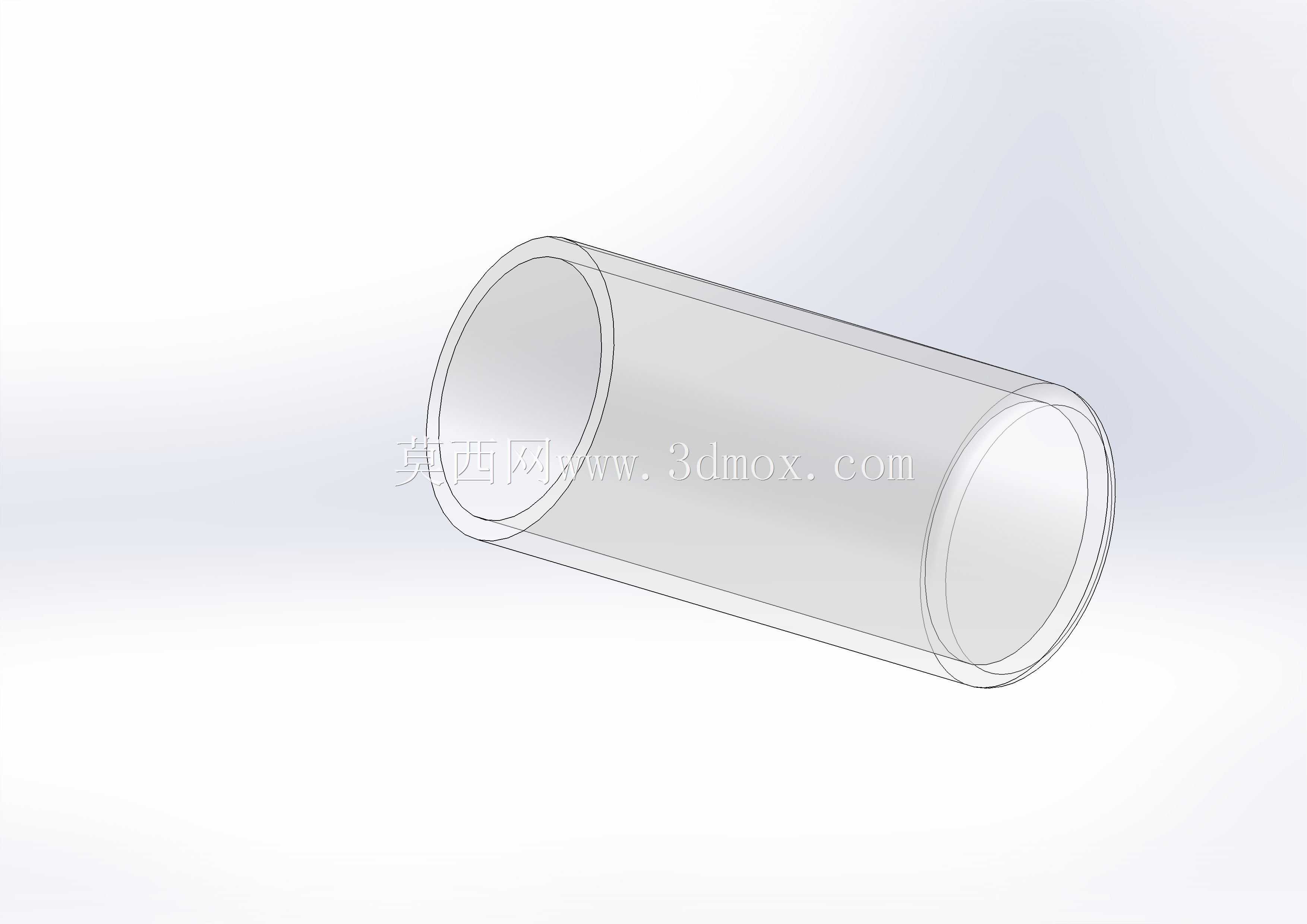

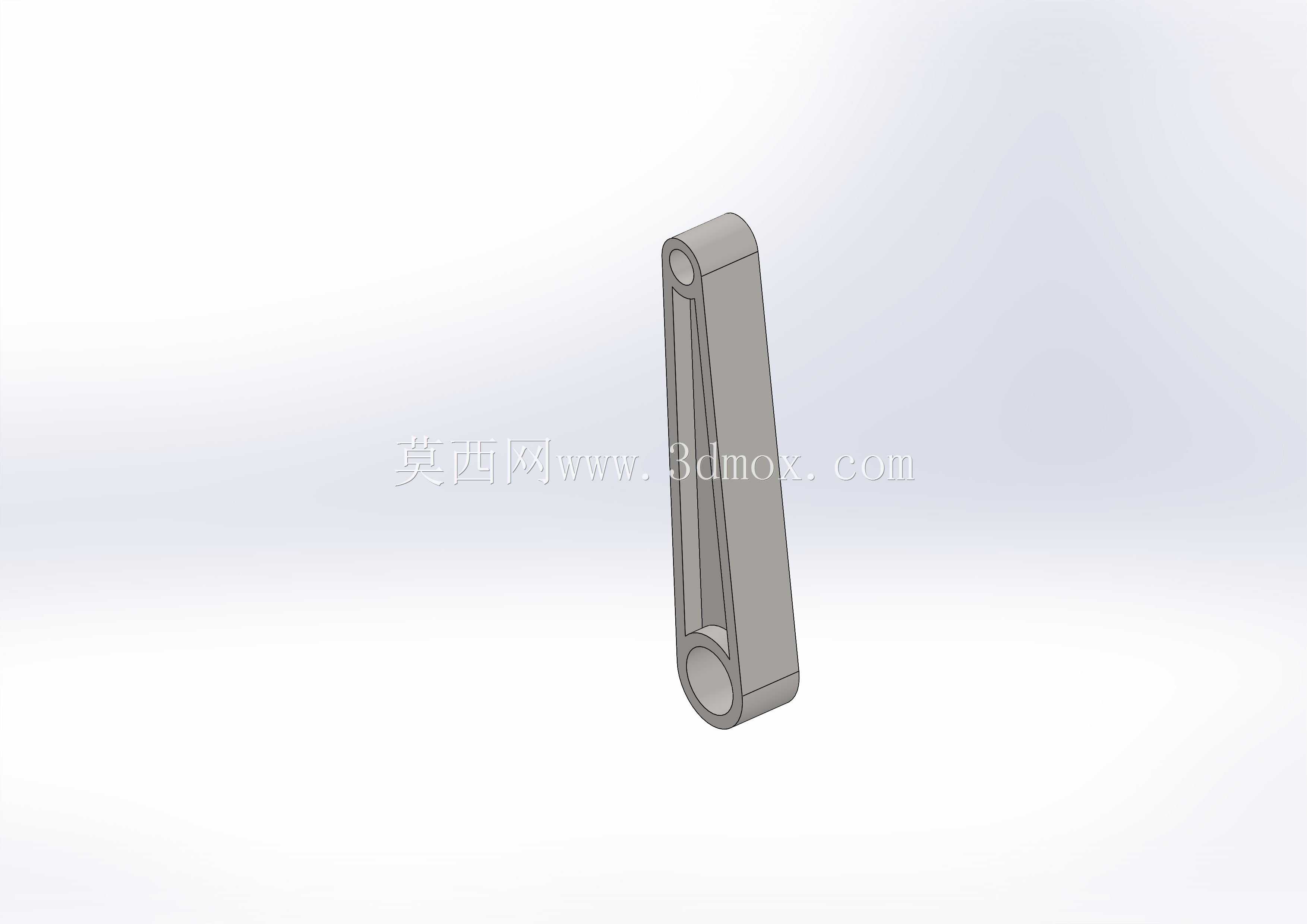

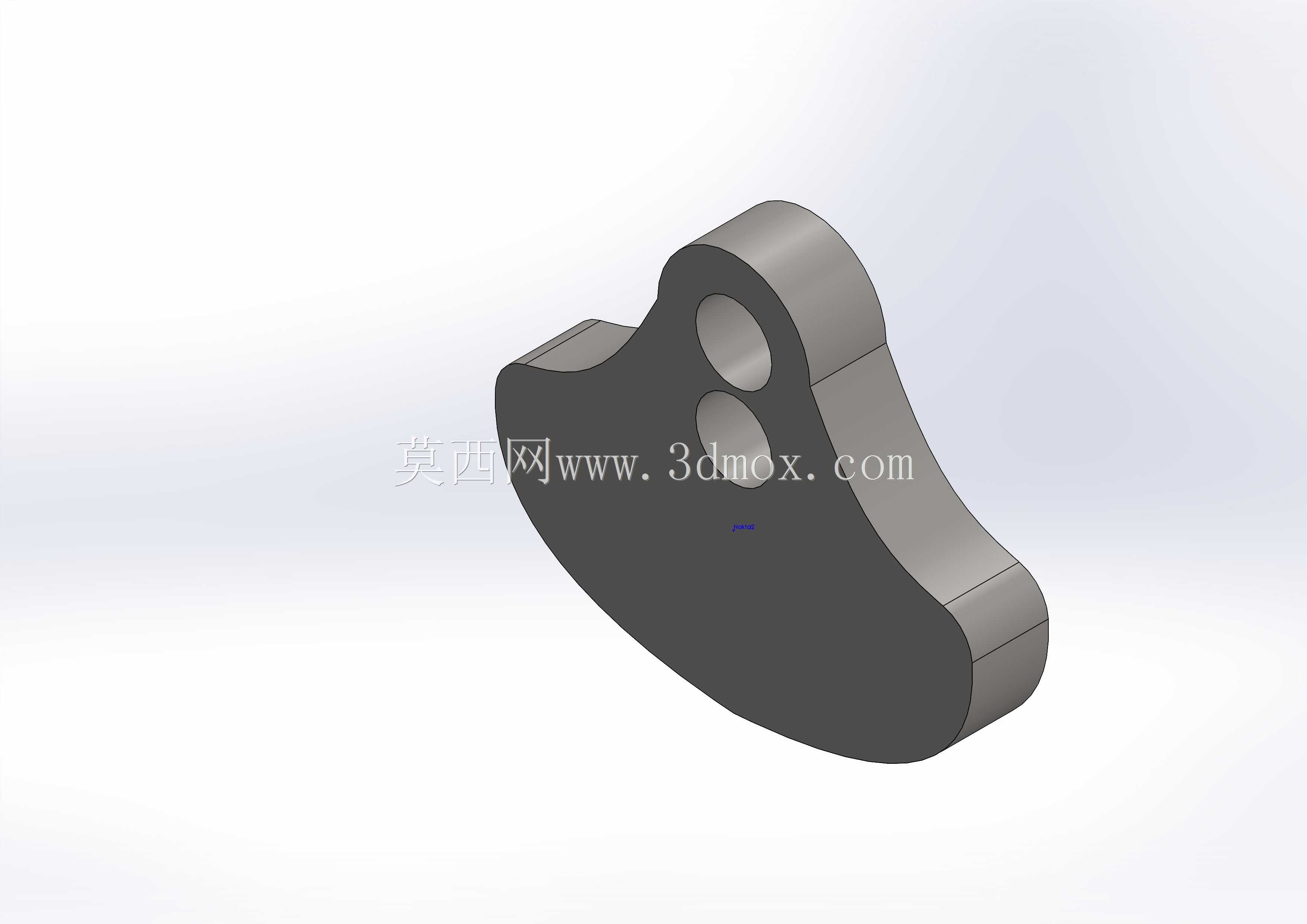

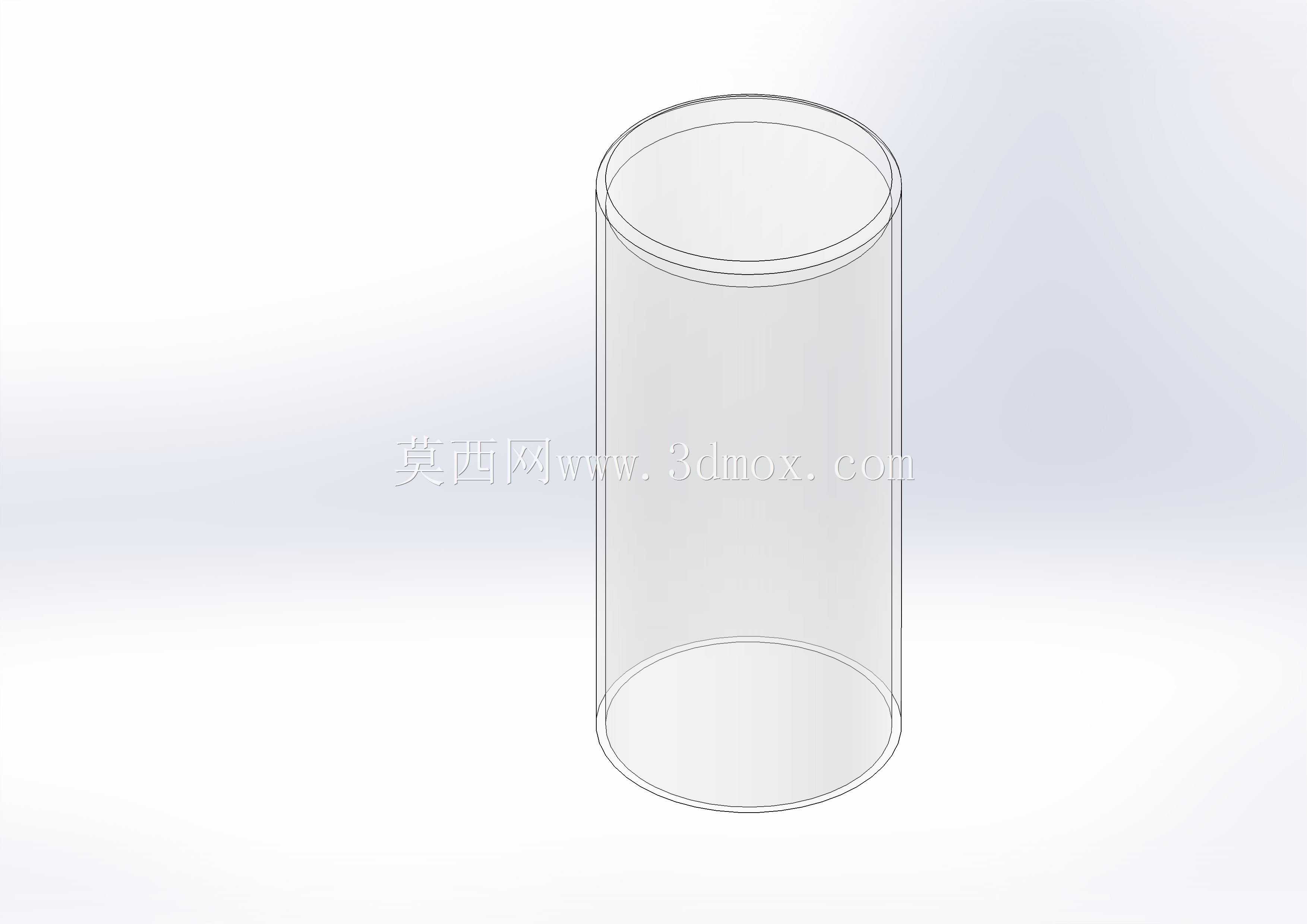

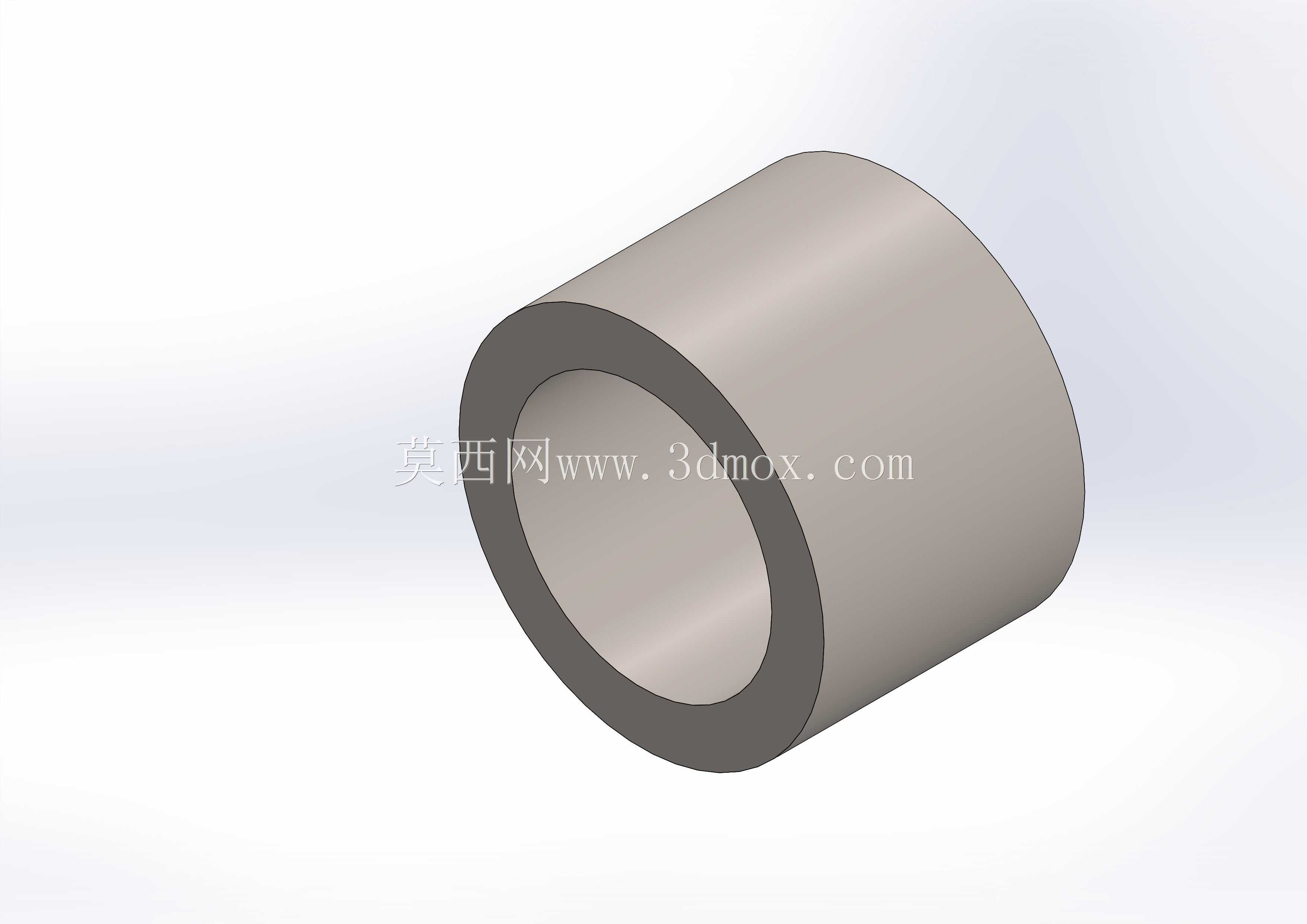

　　从结构细节来看，每个活塞单元都包含独立的缸套、活塞体、连杆小头衬套与连杆大头轴瓦，三根连杆的大头端共同装配在曲轴的偏心轴颈上，缸体端部预留了流体进出的通道接口，若作为气动马达使用，三个接口可依次接入压缩空气，推动活塞下行带动曲轴旋转；若作为柱塞泵使用，曲轴旋转带动活塞在缸套内往复运动，配合缸体端部的配流阀组即可完成介质的吸入与加压输出。设计阶段首先要确定的核心参数是曲轴偏心距，该尺寸直接决定活塞的有效行程，偏心距的两倍即为活塞从下止点到上止点的移动距离，建模时需要同步校核活塞在上止点位置时，活塞顶面与缸盖之间的余隙容积，余隙过大会降低容积效率，余隙过小则可能在热态运行时出现活塞撞缸的故障。

　　安装边界方面，三个缸体的径向外轮廓构成了整个机构的最大外接圆，布置时需要在相邻缸体之间预留管路安装与扳手操作空间，缸体与中心曲轴箱的结合面采用止口定位，保证三根缸套的轴线都准确交汇于曲轴的回转中心平面，若轴线出现偏移或夹角偏差，连杆运行时会产生额外的侧向分力，轻则造成缸套偏磨、活塞密封圈早期失效，重则出现连杆卡滞、轴颈烧蚀的问题。曲轴的两端支撑轴承布置在中心曲轴箱的两侧侧壁上，输入端伸出箱体的部位需要设置轴封结构，防止内部润滑介质泄漏或是外界粉尘杂质进入摩擦副。

　　实际工况中这类结构多用于空间受限、需要低转速大扭矩输出的场合，比如小型矿山工具的气动驱动头、食品加工设备的不锈钢柱塞输送泵、教学实验室的动力原理演示台。相比齿轮减速式动力机构，这种径向活塞结构的抗过载能力更强，瞬间堵转时不会像电机那样出现绕组烧毁的问题，压缩空气驱动的版本还具备本质防爆特性，可在有挥发性易燃易爆气体的车间环境内使用。建模过程中需要重点验证运动干涉：曲轴转动到任意角度时，连杆大头不能和曲轴箱内壁发生剐蹭，活塞运行到下止点时，连杆不能与缸套下端开口边缘碰撞，三个连杆随曲轴摆动时，相邻连杆的杆身之间要保留足够的安全间隙，避免高速运行时出现互相碰擦。零件的公差配合上，活塞与缸套采用间隙配合，表面粗糙度需要达到摩擦副的密封要求，连杆大头与曲轴偏心轴颈之间预留轴瓦的装配余量，缸体与曲轴箱的连接螺栓孔位置度需要严格控制，保证装配后三根缸体的同轴度与角度偏差都在设计允许范围内。
