带通风栅的折弯钣金防护罩结构

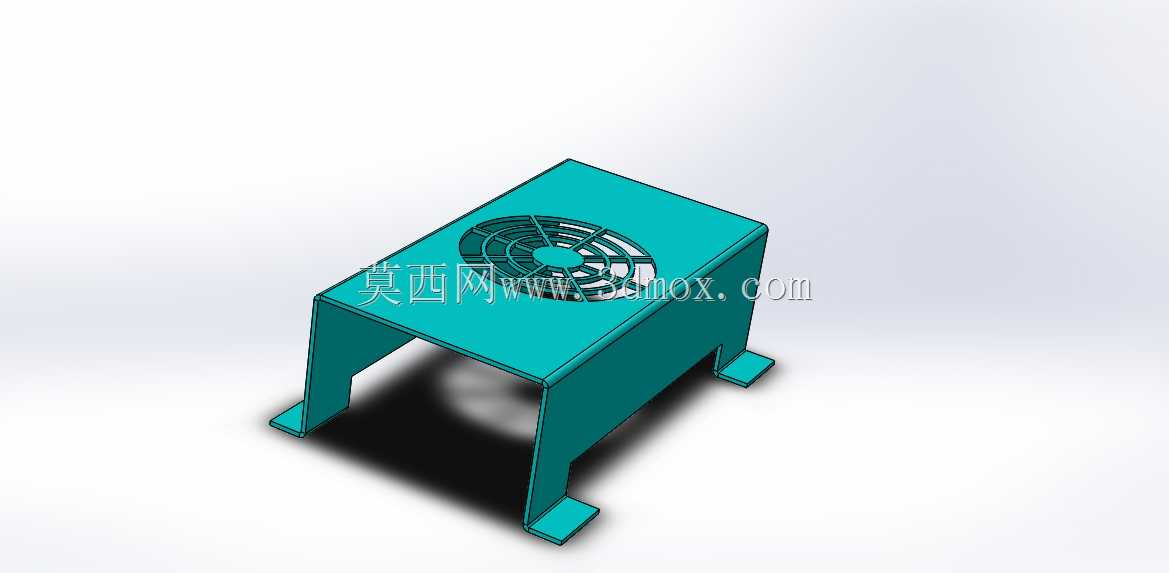

　　这个钣金件的核心形态是一块经过多次折弯形成的U形罩体，顶部平面预留了圆形通风栅开孔，两侧向下延伸出支撑折边，折边末端再向外翻出带安装孔的固定耳，整体没有复杂的曲面特征，完全依托薄板折弯、冲孔工艺成型，是小型动力设备散热防护场景里非常典型的覆盖件结构。

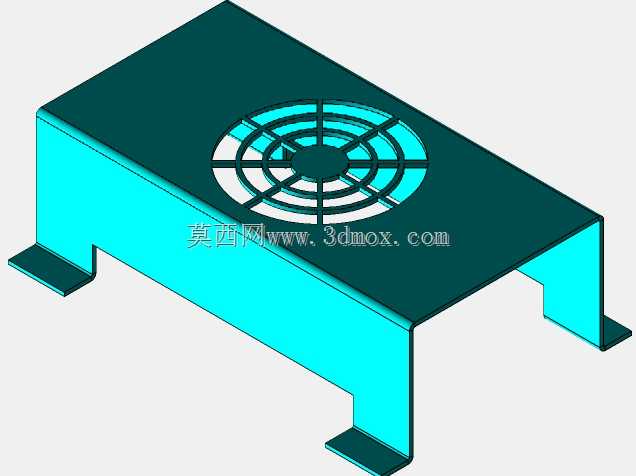

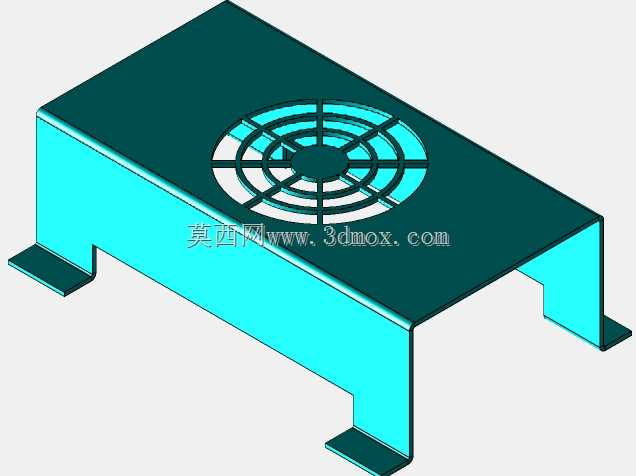

　　从实际使用场景来看，这类罩体大多配套在小型台式加工设备、电控箱散热端或者小型风机机组外侧：顶部的放射状栅格既可以让内部轴流风扇的气流顺畅通过，带走电机、驱动板工作产生的热量，又能阻挡操作人员的手指误触高速旋转的扇叶，同时也能避免车间里的切屑、焊渣、大块杂物直接掉落进风扇内部打坏叶片。两侧的支撑腿把整个罩体抬离安装基准面，下方留出的空隙刚好可以容纳风扇本体、接线端子或者凸出的安装螺柱，不需要额外在罩体内侧焊接避让支架，靠折弯形状就完成了内部空间预留。

　　设计思路上完全遵循薄板件的工艺优先级：首先所有转角都是标准直角折弯，没有拉伸、压筋或者焊接拼缝，单张板材下料后经过数冲开孔、数控折弯两道工序就能成型，量产时不需要开冲压模具，小批量打样用激光切割加折弯也能快速出件，制造成本很低。顶部通风栅的开孔布局采用中心圆加放射筋加外圈环筋的形式，没有把整块区域挖空，保留的放射筋条把大的通风孔分割成多个小间隙，筋条宽度和开孔间隙都控制在安全防护要求的范围内，同时剩余的板材筋条也对顶部平面起到了加强作用，薄板踩压或者受侧向冲击时不容易出现大面积凹陷。

　　安装边界方面，底部四个外翻的固定耳上都预留了通孔，孔位间距对应设备底座的安装螺柱位置，装配时直接把罩体扣在设备上方，穿入螺钉锁紧即可，不需要额外做定位工装；两侧折边的高度决定了罩体内部的净空高度，建模时需要提前核对内部风扇的总厚度、接线端子的凸出高度，保证折弯后内壁和运动部件之间留有至少3到5毫米的安全间隙，避免运行时出现摩擦干涉。顶部通风圆的直径和内部风扇的外径匹配，栅格的有效通风面积经过核算，不会因为保留筋条过多导致风阻过大、散热效率下降。

　　结构细节上，所有折弯边的端部都做了小幅度的外翻处理，没有裸露的锋利板边，既避免装配人员搬运时被割伤，也提升了罩体边缘的刚性，减少薄板边缘的颤振。整个零件没有多余的附加特征，所有结构同时承担防护、通风、安装、加强四个功能，没有冗余设计，是钣金工艺里“以折代焊、以孔代装”的典型练习案例，建模过程中可以清晰梳理薄板件从展开尺寸计算、折弯系数扣除到开孔避让、安装孔位匹配的完整设计流程，也能直观理解覆盖件设计里工艺性优先于造型的基本原则。
