180度开合带杆气动夹持执行器

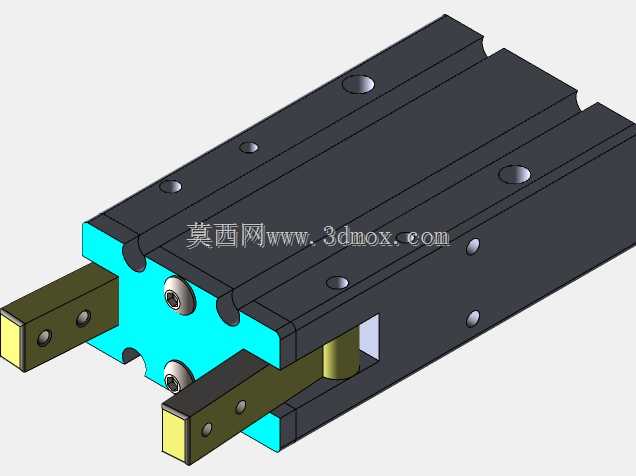

　　这款180度开合的带杆气动夹持器，是自动化产线末端执行机构里很典型的一类平行开闭气爪，区别于常规0度平行平移夹爪，它的两根夹指输出端可以绕转轴完成接近180度的摆角开合，适配需要大张角避让工件、上下料路径开口足够大的取放场景。

　　从实际产线落地的场景来看，这类夹爪常布置在小型移栽机械手、多工位转盘工装、机床上下料工位里：比如在CA6140这类普通车床的自动化改造单元中，工件从料道被推送至取料位时，夹爪需要完全张开到最大角度，避开料道两侧的挡料销、定位靠山，下行套住棒料工件后再收拢夹紧，随后抬升移送至卡盘位置；如果是常规小开度平行夹爪，张开行程不足时夹指会剐蹭料道定位件，要么需要额外增加Z向抬升的空行程，拖慢节拍，要么就得削薄夹指厚度，牺牲夹持刚性。这款180度摆角的结构刚好解决这个痛点，夹指摆开后两个夹持端的横向间距远大于同缸体长度的平移夹爪，在紧凑的工位布局里不用额外预留避让空间。

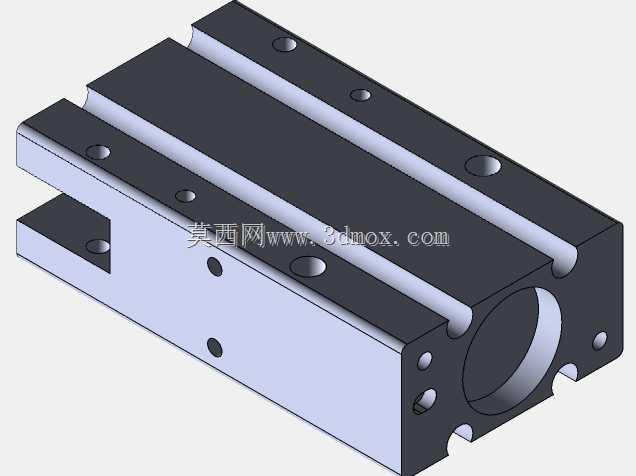

　　结构设计上，缸体主体采用长条形硬质阳极氧化铝合金型材布局，沿长度方向的顶面预留了多组内螺纹安装孔，既可以从缸体顶面穿螺丝固定在机械手法兰板上，也可以从侧向依托缸体侧面的安装槽做壁挂式固定，适配不同朝向的安装姿态。缸体内部集成齿轮齿条同步传动结构，压缩空气从缸体尾端或者侧端的气口输入后，活塞带动齿条做直线往复运动，齿条啮合两侧对称布置的扇形齿轮，两根输出轴同步反向转动，最终带动伸出缸体前端的两根夹杆完成开合动作，齿轮齿条的同步特性可以保证两侧夹杆的摆角完全一致，夹持工件时自动对中，不会出现单侧偏摆导致工件错位的问题。前端伸出的夹杆杆径为16mm，杆端预留了标准的夹指安装孔位，现场使用时可以根据待夹持工件的外形，自行设计定制V型块、平夹块、仿形抱箍等不同的夹头，通过螺丝锁紧在杆端，适配圆棒、方块、异形冲压件等不同工件的夹持需求。

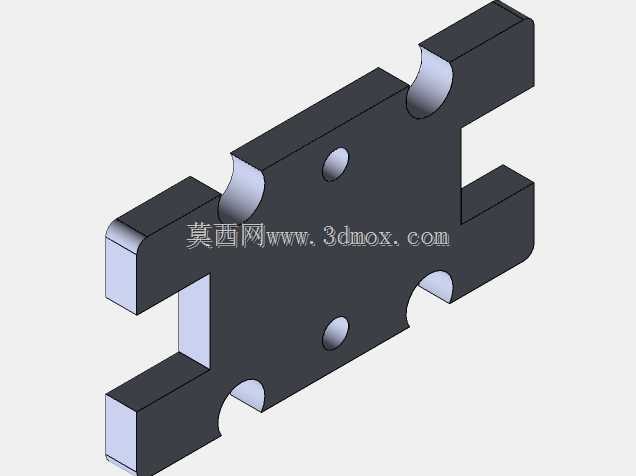

　　从安装边界和尺寸配合的角度考量，这款夹爪的缸体宽度、高度都控制在小型执行元件的常规尺寸区间，缸体侧面没有突出的管路接头冗余结构，侧向安装时相邻两个工位的执行器可以紧密排布，不会出现干涉。前端夹杆的伸出长度经过校核，在满行程180度开合时，夹指末端的运动扫略区域完全在缸体前端轮廓的前方，不会磕碰缸体正面的端盖螺丝，缸体正面布置的两个限位缓冲螺钉，可以在夹爪完全张开、完全收拢两个极限位置做硬限位，同时搭配内部的气缓冲结构，降低夹爪开合到端点时的撞击噪音，避免高速往复运动时夹指反弹，在每分钟数十次的高频开合工况下也能保持位置重复精度。

　　选型适配的时候，这类大张角夹爪尤其适合待夹持工件尺寸跨度大的场景：同一个工位如果需要兼容小直径十几毫米的棒料，到大宽度近百毫米的壳体工件，不用更换夹爪本体，只需要更换不同长度的定制夹指，利用180度的大开合范围就能覆盖尺寸区间，不用像普通平移夹爪那样受限于活塞行程，开度上限很低。气路接口采用标准气动螺纹，可以直接对接常规的电磁阀、调速接头，通过调节排气侧的节流阀可以独立调整张开、收拢的运动速度，避免夹爪动作过快撞伤工件表面，或者动作过慢拖慢整线节拍。夹爪内部的所有运动摩擦面都做了润滑预填，长期使用不需要频繁拆开维护，输出轴位置搭配防尘密封圈，在车床工位有少量切削液飞溅、铝屑粉尘的环境里，碎屑不会进入缸体内部卡滞齿轮传动结构，整体的工况适配性很强。
