24伏内置行星减速箱直流驱动电机

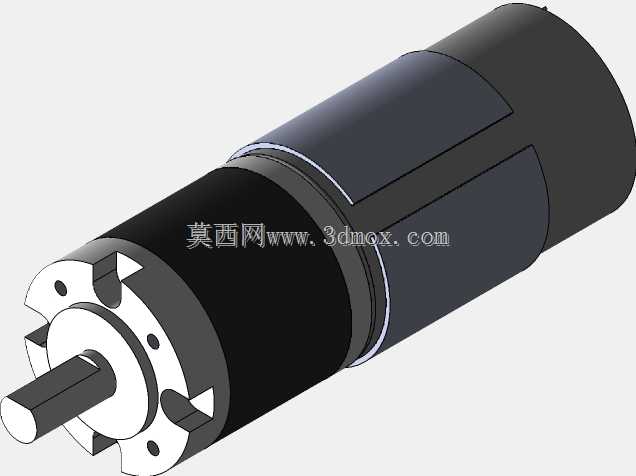

　　这套带内部行星齿轮减速结构的24伏直流电机，在小型自动化产线、桌面工装、输送辅机、医疗辅助设备以及智能移动小车上都有很高的出镜率。做设备布局时，最先要核对的不是电机外观，而是输出轴端的安装边界：前端法兰带定位止口与周向固定孔，输出轴为圆柱伸出结构，轴端可直接对接联轴器、同步带轮或者小负载执行轮，法兰端面贴合安装板后，靠止口保证同轴度，避免悬臂负载长期运行带来的轴承受偏载。整机采用同轴串联布局，后端为直流电机本体，中段集成行星减速舱，前端为输出端盖，动力从电机转子轴传入减速级，经多级内齿圈与行星轮啮合降速后，从前端输出轴传递扭矩，这种同轴结构最大的优势是径向占用空间小，整机外圆为规则圆柱面，在设备框架里排布时，只需要预留圆柱外径的避让空间，轴向长度沿动力传递方向延伸，很适合安装在狭长的设备腔体内。

　　从实际选型逻辑来看，普通裸直流电机空载转速高、输出扭矩小，直接驱动负载往往会出现启动力矩不足、低速段转速不稳的问题，内置行星齿轮箱之后，输出转速被降低到适配执行机构的区间，同时输出扭矩按减速比放大，匹配低速大负载的工况需求。行星减速结构相比普通平行轴减速，啮合的行星轮同时分担载荷，齿面接触应力分布更均匀，运行时的传动噪音更低，回程间隙也更小，对于需要频繁正反转、启停定位的工位，比如小型翻转工装、自动夹紧机构、窄幅输送带驱动，这种低背隙特性可以减少换向冲击，提升执行端的位置重复精度。

　　结构设计上，电机外壳与减速舱外壳采用分段圆柱对接，接缝处做同轴定位台阶，保证内部齿轮啮合的中心距公差，避免装配后出现齿轮偏磨。前端输出端盖集成了轴承安装位，输出轴由两端轴承支撑，可承受一定的径向载荷与小幅轴向力，对接带轮或者齿轮传动时，不需要额外加装外置支撑座，简化客户端的安装结构。电机尾部预留接线与散热空间，圆柱外壳本身作为散热面，连续运行时绕组产生的热量通过机壳向周围空气散出，在封闭设备柜内使用时，需要在机壳周边预留对流间隙，避免热量堆积导致绕组温升过高。

　　建模过程中，整机的装配层级按照实际装配顺序拆分：后端电机组件包含机壳、定子、转子、后端盖；中段减速组件包含内齿圈、行星轮架、太阳轮、各级行星齿轮；前端输出组件包含前端盖、输出轴、支撑轴承、密封件。所有配合面都还原了工程实际的公差配合关系，止口位置采用过渡配合，轴承位与轴颈采用过盈配合，齿轮啮合侧隙按照小型行星减速器的常规设计预留，在三维软件中可以直接做干涉检查，验证整机在全装配状态下没有零件碰撞，也可以模拟输出轴转动时，各级齿轮的运动传递关系。

　　现场安装时需要注意几个边界要点：首先安装板的止口开孔要和前端法兰止口匹配，法兰固定孔的孔位周向角度要和电机端孔对齐，锁紧螺钉时对角均匀拧紧，避免端盖受侧向应力变形；其次输出轴外接零件时，轴向顶紧力不能直接作用在输出轴端，防止窜动冲击力传递到内部齿轮与轴承，推荐采用轴端挡圈或者联轴器的轴向定位结构承载轴向力；接线端需要匹配24伏直流供电，正负极切换即可实现输出轴正反转，对接驱动器时可以加装调速模块，根据工位需求调整输出转速，适配不同的进给速度要求。在轻载输送工位，这款电机可以直接驱动辊筒，省去额外的外置减速机构；在小型回转工作台场景，搭配同步带传动可以进一步放大扭矩，实现工件的低速平稳回转；在便携移动设备上，24伏低压供电适配电池供电场景，内置减速结构不需要额外维护齿轮润滑，整机密封后可以在多粉尘的车间环境下长期运行。
