CA6140车床径向回转摆动支座

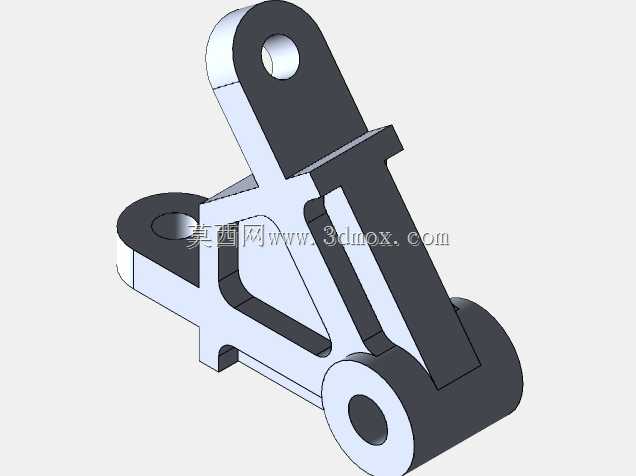

　　该径向回转块属于CA6140普通卧式车床进给与操纵链路中的铰接传力构件，整体采用三铰点空间布局，下部为同轴双圆柱铰接耳座，中部为带大面积减重空腔的三角承力臂架，上部伸出单耳铰接端，三个铰接孔轴线呈空间交错布置，可在车床溜板箱、进给操纵机构或挂轮联动部位完成回转导向、行程换向与摆角限位动作，把操纵杆的直线推拉或转轴的旋转扭矩转化为指定角度的摆动输出，驱动滑移齿轮换位、离合器接合或定位挡块起落，是车床手动操纵系统里承担运动方向转换的核心传力零件。

　　零件下部双圆柱耳座的同轴通孔为整机安装基准，装配时销轴贯穿耳座孔将支座铰接在溜板箱内壁的固定支座上，耳座两侧端面与箱体内壁预留0.5~1mm轴向窜动间隙，避免摆臂回转时与箱体发生刮擦；中部三角臂的镂空区域并非单纯减重，镂空边界沿三孔中心连线的传力路径布置，臂体壁厚在铰接孔周边加厚形成凸台，既规避了实心铸件的材料冗余与铸造缩孔缺陷，又保证臂体在频繁换向冲击下不会出现弯曲变形，镂空空腔同时为箱体内润滑油的流动留出通道，摆臂往复摆动时可带起润滑油对各铰接销轴进行自润滑。上部单耳孔用于连接操纵拉杆或拨叉端头，耳孔内可压配耐磨铜套，长期磨损后仅需更换铜套即可修复配合精度，无需更换整个支座。

　　建模过程从前视基准面启动草图绘制，先勾勒出主轮毂外圆、两个臂体的外轮廓与中部镂空的封闭边界，使用拉伸凸台生成主体毛坯；针对臂体不等厚的结构，采用偏移实体命令提取已有实体表面，快速生成臂体侧面的加厚拉伸轮廓，省去重复标注草图尺寸的步骤；主体上的各部位切口、凸台与避让槽，通过偏移实体复制轮廓、转换实体引用投影边线，再配合拉伸切除与修剪工具完成成型，保证切口边缘与相邻曲面的衔接顺滑无碎面；三个铰接孔采用异型孔向导或拉伸切除一次性生成，孔口位置添加0.5×45°倒角，去除锐边的同时方便销轴装配导入；最后为实体赋予铸铁材质属性，软件自动核算出零件质量、体积与表面积参数，可直接用于后续铸件毛坯重量估算、涂装面积测算与运动仿真的惯量赋值。

　　现场装配调试时，需先校验三个铰接孔的中心距公差，孔位偏差过大会导致操纵卡滞、拨叉不到位，引发齿轮打齿故障；臂体所有非加工外棱边均做倒钝处理，避免装配维修时划伤操作人员；零件材质选用HT200灰铸铁，铸造后经时效处理消除内应力，铰接孔内表面精加工至Ra1.6，保证与销轴的配合间隙稳定。该构件的结构设计兼顾了传力刚性、轻量化与工艺经济性，完全适配普通车床操纵机构高频次小角度摆动的工况需求。
