CA6140车床径向回转块结构设计

　　在普通卧式车床的进给与刀架传动链路里，这类径向回转块承担着把直线驱动动作转化为受控摆动、再把摆动传递给执行端的中间铰接功能，常见于CA6140系列车床溜板箱、快换刀架联动机构以及进给换向拨叉组件中。车间实际装配时，它并不直接参与切削，却决定了操作手柄扳动后的行程是否顺畅、定位是否到位；一旦铰接孔磨损或臂体变形，操作者会明显感到手柄空程变大、进给挂挡卡顿，严重时还会出现刀架进给不到位、换向冲击偏大的问题。

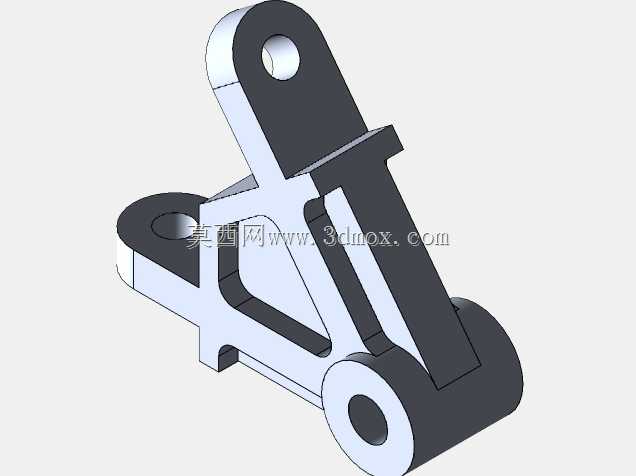

　　从结构形态看，该零件采用三铰点异形臂布局：一端为带同轴通孔的厚壁圆筒座，用于套入固定销轴，构成整个回转块的主旋转基准；另一端为双耳式铰接端，孔轴线与主铰孔平行，用来连接拉杆或拨叉；中部延伸出的斜向加强臂则承担传动过程中的弯矩与扭矩。三处孔位并非简单排布在同一平面直线上，而是根据车床内部操作机构的运动轨迹做了偏置设计，保证手柄在设定转角范围内拉动连杆时，从动件能获得设计要求的升程与摆角。

　　建模过程中首先要锁定的是三个铰接孔的中心距与轴线平行度。主回转孔作为装配基准，孔径与配合销轴按间隙配合选取，内壁需要保留足够的壁厚以承受反复扳动带来的挤压应力；从模型上可以看到，圆筒端部做了外翻加厚处理，端面与销轴台阶面贴合，既限制轴向窜动，又避免臂体在受侧向力时孔口被压溃。双耳端的两片耳板间距与配套连杆端头宽度匹配，装配后连杆在耳板间小幅摆动，销孔同轴度偏差过大会直接导致销轴装不进或转动发卡，因此三维建模时三个孔的轴线均以同一基准平面约束，平行度公差在工程图中需要单独标注。

　　臂体截面采用变厚度设计：靠近主铰孔的区域受力最大，实体保留较厚；中段腹板则开出大面积镂空窗口，这并非单纯为了减重——车床操作机构安装在溜板箱内部狭窄腔体内，周围密布齿轮、拨叉与润滑管路，镂空结构让铸件在保证刚度的前提下缩小外廓，同时为铸造时的砂芯排气、清砂提供通道，也减少了铸件厚壁部位缩松的风险。斜向加强筋沿着载荷传递方向布置，把双耳端的拉力直接导向主回转座，筋板与腹板交接处全部做圆角过渡，避免热处理和使用过程中在应力集中位置产生裂纹。

　　安装边界方面，该回转块工作时绕主销轴做有限角度摆动，三维布局阶段需要校核整个摆角包络：臂体外侧与溜板箱内壁之间要保留足够间隙，防止机床振动工况下臂体蹭碰箱体；镂空窗口的边缘在摆动极限位置不能与相邻拨叉轴、定位钢球机构发生干涉。零件轴向通过销轴台阶与开口销限位，总厚度方向尺寸要和箱体内腔宽度匹配，过厚会装不进，过薄则轴向窜动量大、传动噪声增加。下端小铰孔用于连接复位弹簧或定位拉杆，孔径虽小，但孔位高度决定了弹簧预紧力的力臂，直接影响操作手柄的复位手感。

　　从工艺角度看，这类异形臂件适合采用砂型铸造毛坯后机加工的路线：三个铰接孔端面先粗铣，再以主孔为精基准镗削其余两孔，保证孔距精度；非配合外表面保留铸造圆角与拔模斜度，配合面则预留加工余量。实际测绘旧件时，磨损最严重的往往是双耳孔内侧与主孔下半周，建模时把这些部位的壁厚适当加强，能显著提升配件在反复换向工况下的使用寿命。整体结构没有复杂曲面，特征以拉伸、切除、圆角为主，适合在结构设计阶段快速完成参数化修改，调整孔距即可适配不同规格车床的操纵机构联动需求。
