CA6140车床径向回转支承铰接块

　　在普通卧式车床的溜板箱、进给操纵机构以及刀架回转联动部位，这类径向回转块承担着把操纵杆的直线推拉动作转化为摆臂回转输出的中间传力职责，属于车床进给系统里典型的小载荷铰接传动构件。实际车间检修场景中，CA6140系列车床使用年限久了，原机的铸铁回转铰接块会在销轴孔位置出现偏磨、旷量，操纵进给手柄时出现空行程变大、挡位手感模糊的问题，测绘替换这类零件是机床维修班组最常遇到的测绘建模任务。

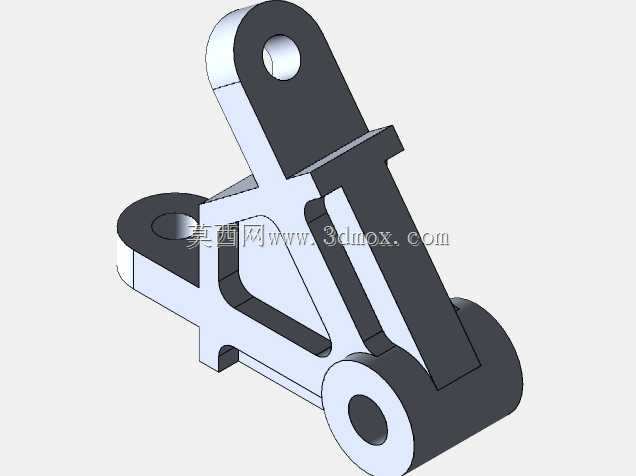

　　从结构布局来看，这个零件没有复杂的曲面特征，整体是板式铰接支座的衍生构型：底部设置两组同轴的铰接耳孔，用来穿装固定销轴，把整个回转块铰接在溜板箱的侧壁安装座上，构成整个构件的回转基准；上部伸出的单耳板开孔则连接操纵拉杆的销端，当拉杆沿轴向推拉时，上部耳板受牵引绕底部销轴轴线做小角度摆动，中部侧向伸出的凸台卡槽则用来卡装拨叉或者联动摆杆，把回转动作同步传递到进给轴的滑移齿轮拨槽里，完成光杠、丝杠进给挡位的切换动作。

　　建模过程里二维草图阶段先把零件的侧视轮廓完全约束：先定位底部两个铰接孔的中心距，这个尺寸是和溜板箱侧壁安装支座的销轴孔位直接匹配的，测绘时必须保证孔距公差控制在0.05毫米以内，否则装配后会出现销轴别劲、回转卡滞的问题；上部耳板的孔中心到底部回转基准孔的中心距决定了操纵杠杆的传动比，这个臂长尺寸直接关联手柄的扳动行程，设计时要和原车操纵机构的行程匹配，臂长过长会导致手柄扳动角度不足、挂挡不到位，臂长过短则会让操纵力变大、工人操作费力。草图里所有的外轮廓转角都做了等半径圆角过渡，一方面是消除铸锻件的应力集中，避免零件在反复交变扳动力作用下从转角位置开裂，另一方面也符合车间实际铸件的拔模工艺要求，尖锐的直角在铸造时很容易出现砂眼、应力开裂缺陷。

　　三维特征构建全程以拉伸和拉伸切除为核心：先把侧视的主体轮廓做双向拉伸，得到零件的基础板厚，板厚尺寸要和相邻拨叉、支座的配合间隙匹配，太厚会挤占溜板箱内部的有限安装空间，和周边的齿轮、传动轴发生运动干涉，太薄则会削弱耳板的抗剪切强度，长期受扳动力容易出现耳板变形。之后在基础实体上分别拉伸切除出三个铰接销轴孔，孔的内径按照销轴的过渡配合公差设计，装配时销轴和孔之间可以加装铜衬套，车间维修时衬套磨损后只需要更换衬套，不需要整体替换回转块，大幅降低后期维护成本。零件中部的侧向凸台采用单侧拉伸成型，凸台的卡槽宽度按照配套拨叉的槽口尺寸做小间隙配合，保证摆动过程中动力传递没有冲击旷量。

　　安装边界校核阶段需要重点核对运动包络：整个回转块绕底部销轴做正负15度左右的往复摆动，建模时要把摆动极限位置的实体轮廓全部做干涉检查，确认零件在全行程范围内不会和溜板箱内壁、旁边的进给传动轴、滑移齿轮端面发生磕碰；零件的总高度方向尺寸不能超出溜板箱内腔的上下限位，底部铰接耳的下端面要和箱底保留足够的排屑间隙，避免车床润滑机油里混杂的铁屑堆积在铰接位置造成研磨磨损。零件的材质沿用原车的HT200灰铸铁，吸振性好，操纵换向时的冲击噪音小，成本也适合批量备件加工，小批量替换时也可以采用45号钢板材铣削加工，加工后做调质处理提升耳板的抗冲击性能。这类铰接构件虽然结构简单，但孔位坐标、臂长尺寸、配合间隙的每一处公差都会直接影响车床进给操纵的手感与可靠性，测绘建模时不能只照着外观复刻，必须结合整个操纵机构的传动链路反向核对尺寸，才能保证替换零件装配后不需要额外修磨就可以直接装车使用。
