履带式装甲战车底盘行走总成

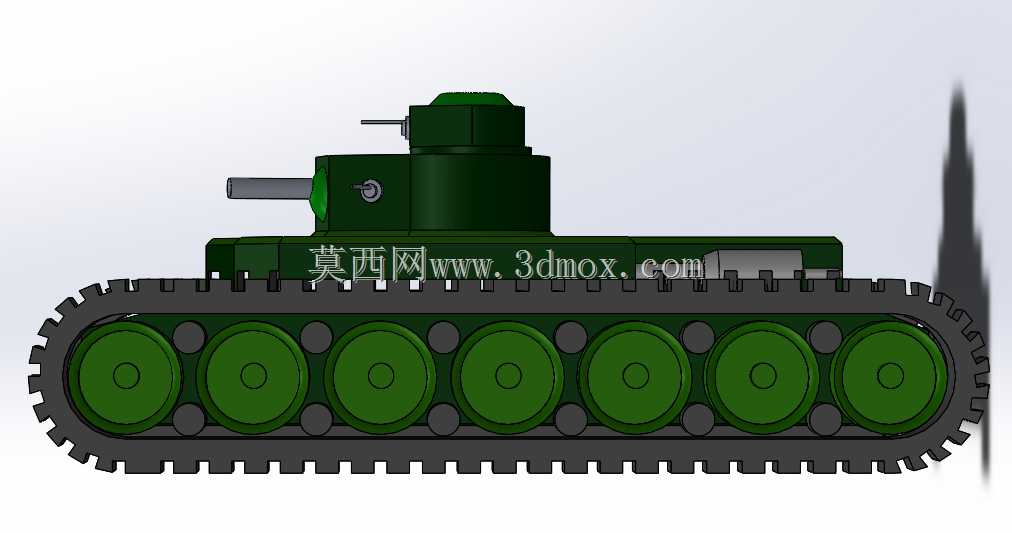

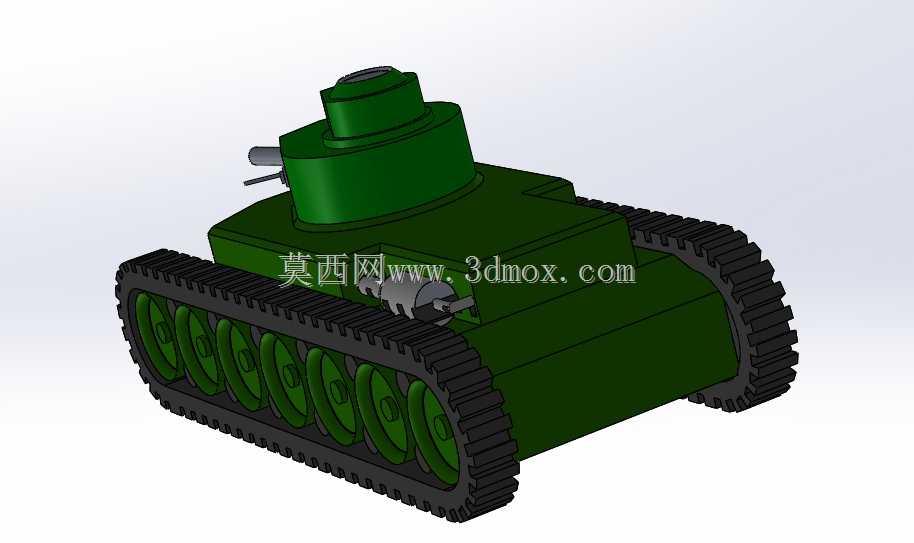

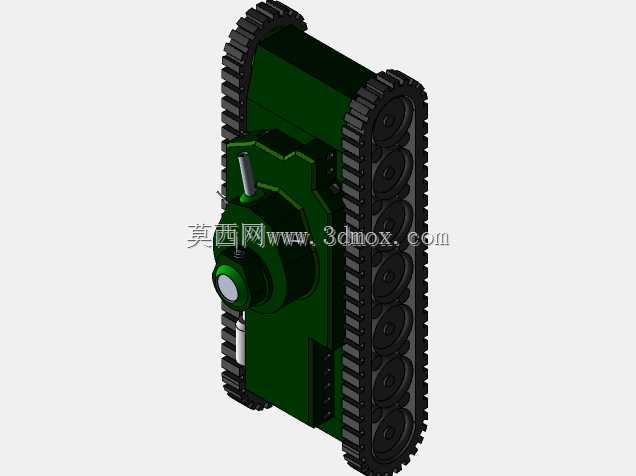

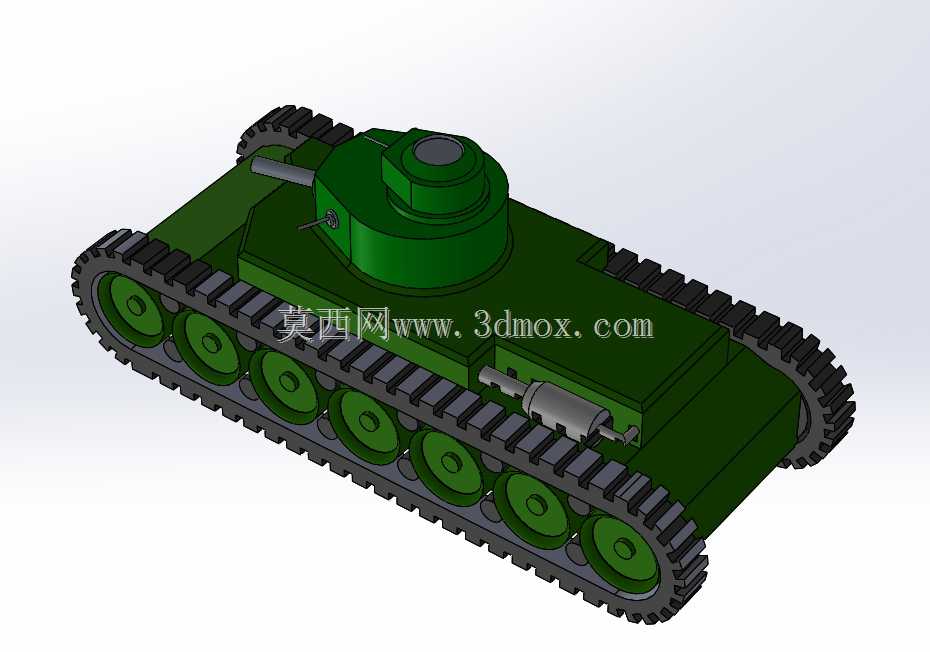

　　这套履带式装甲车辆三维结构方案，围绕野外复杂地形通行需求展开，整体采用经典的动力后置、战斗室中置、操纵舱前置布局，行走部分采用双侧独立履带环设计，单侧布置六只大直径负重轮，主动轮置于车体尾部、诱导轮置于车体首部，履带板采用单销铰接式钢制结构，每块履带板外侧冲压出防滑着地筋，内侧加工出与主动轮齿圈啮合的导引卡槽，履带环上下支段分别由托带轮承托，避免长距离行驶时履带下垂拍打车体翼子板。从实际使用场景来看，这类履带行走结构广泛适配丘陵、泥泞、滩涂、冰雪等轮式车辆无法通行的非铺装路面，接地比压远低于同吨位轮式装备，在松软土壤工况下不会出现大面积陷车问题，整车重心控制在离地较低的位置，炮塔回转中心与整车质心几乎重合，在侧向爬坡、

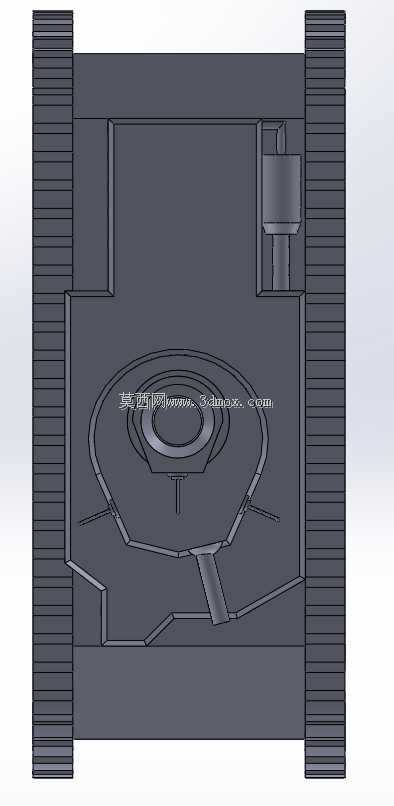

　　原地转向时不会出现过大的侧倾力矩。建模过程中首先从车体主装甲板的焊接边界入手，车体首上装甲采用大倾角倾斜布置，既可以提升弹道防护时的等效装甲厚度，也能在整车总高受限的前提下预留出内部乘员舱的有效空间，车体两侧翼子板全程覆盖履带上方区域，既可以阻挡行驶中履带卷起的泥水碎石飞溅到车体顶部，也为外置附件、随车工具的安装提供了固定基面。炮塔部分采用近似截锥形的铸造壳体轮廓，炮塔顶部开设车长舱盖与观瞄镜安装座，炮管从炮塔前部防盾中心伸出，防盾与炮塔本体之间保留了高低俯仰的摆动间隙，炮塔座圈采用大直径回转支承结构，座圈安装法兰与车体顶部的战斗室开口完全贴合，建模时特意在座圈配合面预留了密封胶条的安装槽，避免野外涉水时雨水渗入车体内部。

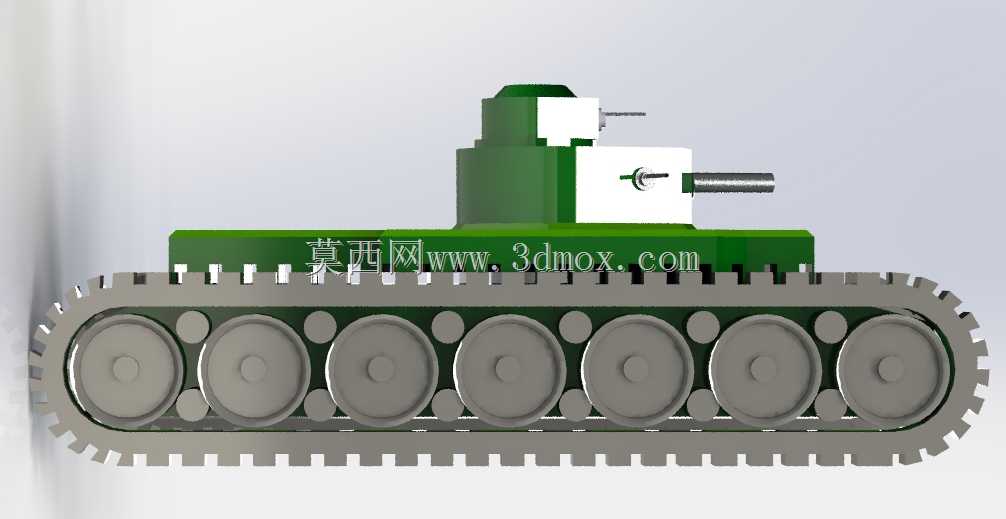

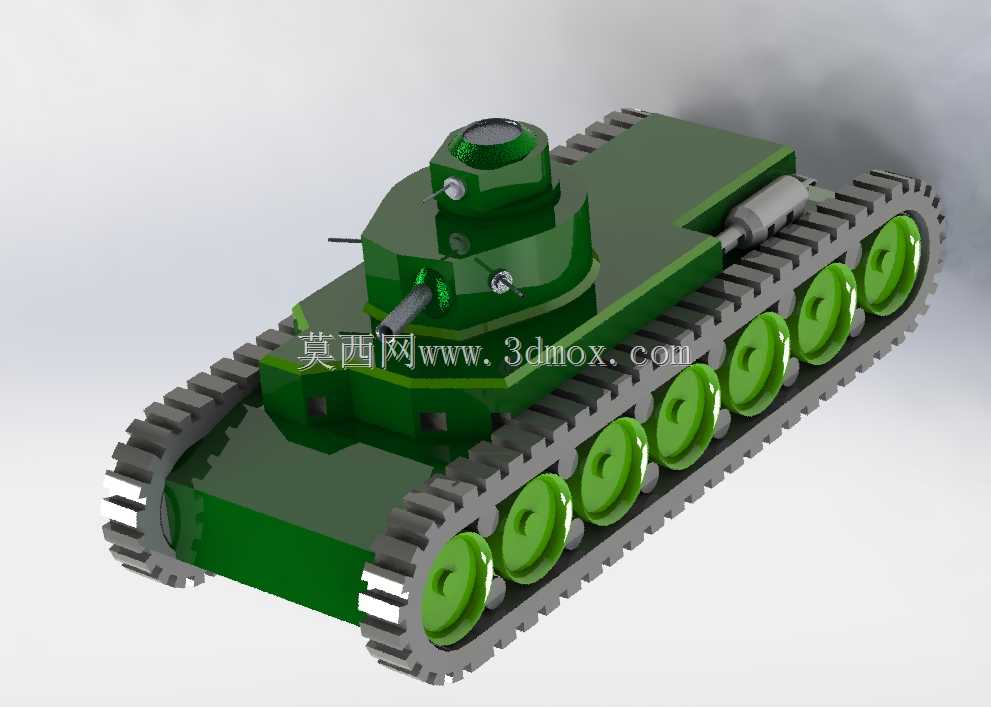

　　行走悬挂部分采用扭杆式独立悬挂结构，每只负重轮的摇臂穿过车体侧甲板的密封衬套与车内横向布置的扭杆端头连接，负重轮轮缘采用挂胶结构，图中呈现的绿色轮体即为橡胶轮缘的可视化表达，挂胶轮缘在行驶过程中可以大幅降低金属履带与轮体之间的冲击噪音，同时缓冲路面传来的高频振动，避免刚性冲击直接传递到车体内部造成车载精密仪器松动。尺寸边界方面，整车履带外缘宽度控制在铁路运输限界要求范围内，整车高度从履带接地面到炮塔顶部观瞄镜顶端的尺寸满足常规公路隧道通行要求，车体首部的诱导轮支架带有张紧调节机构，通过调整诱导轮的前后位置可以改变履带环的预张紧度，补偿履带板长期磨损后出现的节距伸长量，避免履带在高速行驶时出现脱齿掉链故障。

　　履带板的铰接销两端做了限位铆封，防止车辆在剧烈颠簸时销子从履带板侧面窜出，主动轮齿圈采用分体式螺栓固定结构，当齿面长期啮合出现磨损后，可以单独拆卸更换齿圈，不需要连同整个主动轮轮毂一起报废，大幅降低野外运维的配件更换成本。车体尾部动力舱预留了发动机、变速箱与侧传动的安装空间，侧传动的输出轴直接与尾部主动轮的轮毂连接，动力传递路径短、传动效率高，原地转向时通过控制两侧履带的差速反向输出，即可实现整车零半径转向，在狭窄巷道、林间空地等受限空间内的机动灵活性远优于多轴轮式车辆。建模时所有轮系的转动轴线都做了同轴度约束，履带环的运动轨迹按照负重轮、诱导轮、主动轮、托带轮的包络曲线做了连续拟合，不存在运动干涉卡点，炮塔的360度回转行程、火炮的高低俯仰摆动范围都在装配环境下做了动态间隙校验，炮管在最大俯角状态下不会触碰车体首上甲板，在最大仰角状态下也不会和炮塔顶部的舱盖、观瞄部件发生碰撞。
