CA6140车床冷却供水泵壳体结构

　　这套三维结构围绕普通卧式车床切削冷却回路中的供液泵展开，建模对象覆盖泵体外壳、多向进出流接口、安装贴合面以及周边加强筋的完整几何形态，是机床配套流体部件在结构设计阶段用于干涉校核与装配验证的典型实例。

　　从实际工况切入会更容易理解这套结构的取舍。CA6140这类普通车床在连续车削钢件、铸铁件时，刀尖区域需要持续输送切削液，带走切削热并冲除切屑，供液泵便安装在机床冷却箱或床身下部的储液区域，从液箱中抽吸乳化液或切削油，再通过管路送往刀架附近的喷嘴。泵体长期处于潮湿、带细小切屑颗粒的环境中，因此外壳造型并非单纯追求外观流畅，而是在流道转向、接口布置和刚性支撑之间反复平衡。

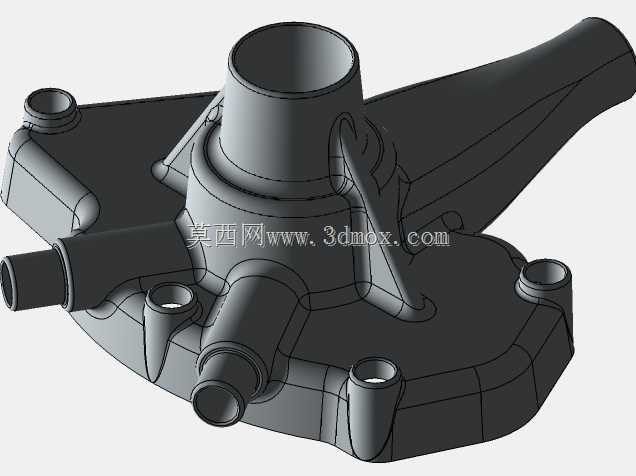

　　模型中最醒目的是顶部竖直向上的粗大筒状接口，它对应泵腔向上的主流道或与电机、叶轮组件相配合的安装部位。围绕中心泵腔，壳体向多个方向延伸出管径不一的接管：侧向长而略带锥度的伸出管、左下方的横向接口、前侧若干小口径接头，分别承担进液、出液、旁路回流或排气、测压等功能。多接口并非随意排布，而是顺着内部流道的转折方向生成，尽量避免急弯和死水区，让含杂质的切削液在腔内流动时减少淤积。

　　壳体下部轮廓近似不规则多边形法兰盘，边缘分布着多个带凸台的孔位。这些凸台孔是泵体与储液箱盖板、支架或电机连接的安装边界，建模时螺栓孔周围做了局部加厚，以承受拧紧力矩和泵运行时的微振动。底面与贴合面之间需要预留密封垫或O形圈的压缩空间，因此法兰面的平面度、凸台高度和孔位间距都属于装配时必须控制的尺寸。对于选型和测绘人员而言，这一圈安装孔的分布圆、孔径以及主体高度，直接决定该泵能否替换到原有车床冷却箱上，而不必重新焊接支架。

　　加强筋的布置体现了铸造或压铸工艺的思路。中心筒与侧向长管、底部法兰之间通过多道圆滑过渡的筋板相连，既降低薄壁壳体在受压和振动下开裂的风险，也减少金属液在铸造成型时的缩孔倾向。所有外壁转角普遍采用圆角过渡，避免应力集中在尖角处；接口端部则做出轻微锥度或加厚唇边，方便软管套接或卡箍紧固。这种细节在三维建模中如果被忽略，现场装管时就容易出现密封不严、软管脱落的问题。

　　从设计流程看，这类泵体通常先依据流量、扬程和叶轮尺寸确定中心腔容积，再按照机床内部管路走向安排进出口方位。CA6140车床床身内部空间紧凑，泵不能与床脚、液箱隔板、电气走线发生干涉，因此侧向出口的角度和长度需要结合整机布局反复调整。模型保留的外轮廓曲面和分模线，也为后续铸造模具设计、机加工工序安排提供了依据：法兰面和孔位需要后加工，流道内壁则尽量依靠成型保证光滑。

　　在三维软件中检查该结构时，重点并不只是把外形画得像，而是要确认相邻接管之间的拔模方向是否一致、壁厚是否均匀、螺栓工具是否有操作空间，以及泵体装入液箱后最高接口与最低吸入口的相对位置是否满足灌注和防气蚀要求。对于设备维修场景，该模型还可用于测绘老化泵壳、比对替换件尺寸，或在改造冷却系统时重新设计外接管路。整体而言，这是一套面向机床冷却供液环节、兼顾流道功能与安装工艺的泵体结构，几何信息完整，能够支撑装配校核、工艺分析和备件复刻等工程工作。
