电动双泵组凝结水输送装置

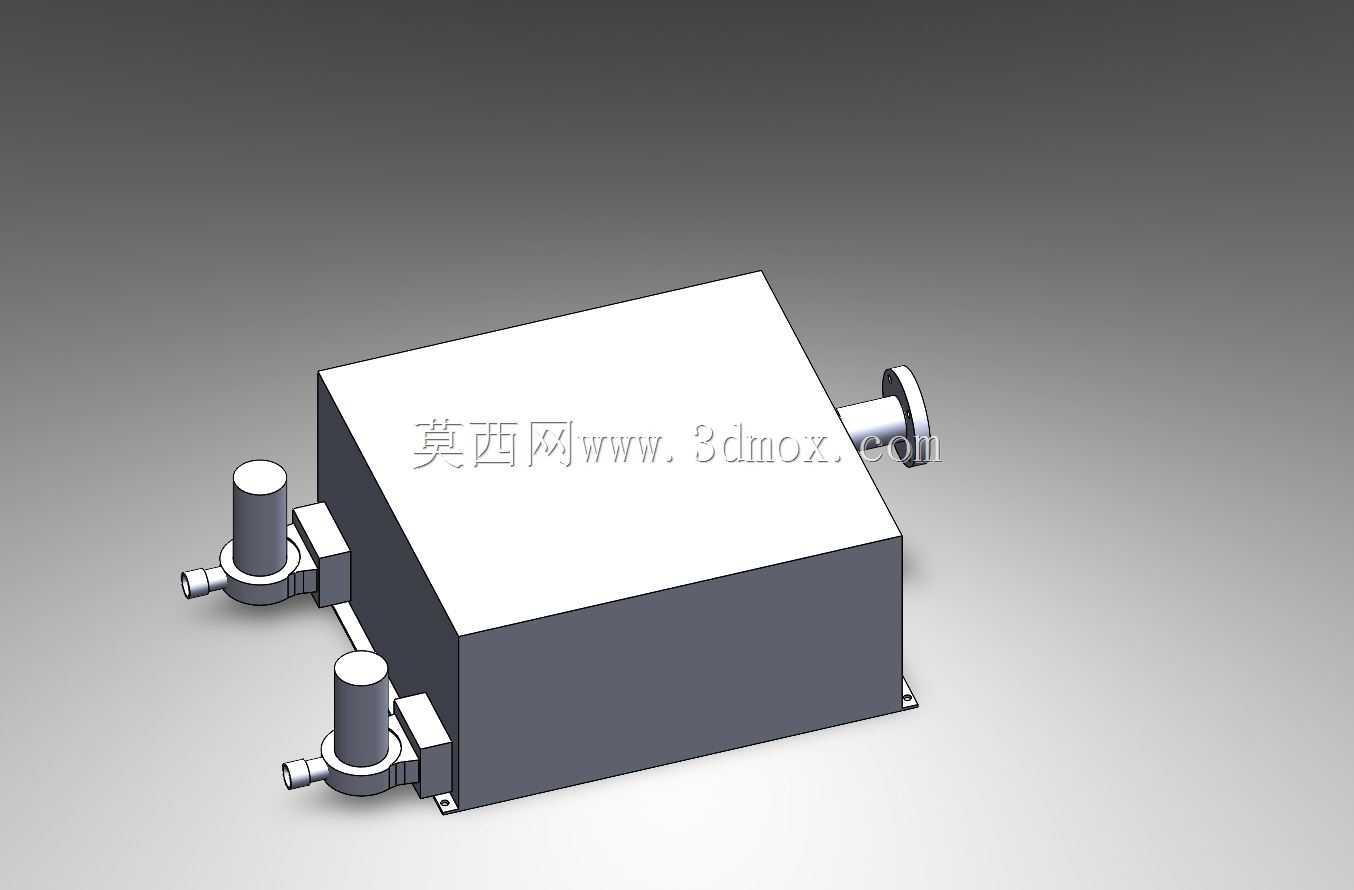

　　这套电动凝结水输送装置的三维结构，围绕热力系统中冷凝水回收与增压输送的实际工况搭建，整体采用方形储液箱体搭配两台并列布置的电动泵体的布局形式，在电站辅机、工业蒸汽管网、小型热电联产机组以及工艺冷凝水回收工段都有明确的适配场景。现场布置时，箱体作为中间缓存单元承接来自用汽设备末端的凝结水，避免疏水直接排放造成的工质与热量浪费，两台泵组一用一备或者根据液位高低并联投运，将收集到的冷凝水加压后送回除氧器或者锅炉给水回路，完成汽水循环的闭合。

　　从结构设计的思路来看，主体储液箱体采用规整的长方体焊接壳型，底面预留安装固定边，四个角点的安装孔位直接对应设备基础的预埋螺栓位置，安装边界清晰：箱体整体占据的平面空间以箱体外壁为基准，两侧外伸的泵组进出口法兰需要额外预留操作与管道对接空间，检修侧至少留出单人拆卸泵体联轴器的距离，箱体顶部预留的接口可对接液位计、安全阀、排空管以及冷凝水来流管路，侧面伸出的法兰接口为压力水输出端，和外部给水管道通过标准法兰连接，所有外伸接口的方位都在三维模型中明确定位，管道设计人员可以直接提取接口坐标完成厂区管线的碰撞检查。

　　两台泵体对称布置在箱体侧下方的支架上，泵的入口直接和箱体下部的取水口连通，这种低位布置方式利用液位静压给泵入口提供足够灌注头，有效避免凝结水温度接近饱和状态时容易出现的气蚀问题，泵体自身的立式圆柱结构包含泵腔、进出口短管以及连接支座，出口端的法兰朝向外侧，方便对接止回阀与截止阀之后再汇入总出水母管。泵组和箱体之间的连接支架既承担泵体的承重，也保证两泵的轴线高度一致，运行时的振动可以通过支架传递到箱体和基础，减少管路附加应力。

　　功能特性上，双泵配置的冗余设计完全贴合电厂辅机不间断运行的要求，单台泵故障解列时，备用泵可以通过液位联锁自动启动，不需要整套蒸汽系统停机；箱体的缓存容积可以平衡来流凝结水的流量波动，当上游用汽负荷骤变、疏水流量瞬间增大时，箱体暂时存下多余水量，避免水泵频繁启停，流量平稳后再逐步将水送出，大幅降低电机的启动频次与设备损耗。装置整体集成度高，现场不需要单独搭建泵入口的高位水箱，撬装式的整体结构可以在工厂完成装配试压之后整体运输到现场，只需要对接进出口管道和电源即可投用，大幅缩短现场安装的工期。

　　建模过程中所有部件的装配关系完全按照实际焊接与螺栓连接逻辑搭建：箱体的板材厚度、支座的折弯形态、法兰的螺栓孔分布、泵体和支架的连接点位都保留了完整的结构细节，设计人员可以在模型基础上直接校核安装空间，确认设备就位时的吊装路径，也可以根据不同项目的出力要求调整箱体容积与泵组的参数，衍生出不同容量等级的凝结水回收单元，整套结构没有多余的复杂构件，维护时拆开泵体端盖即可检修内部叶轮与密封件，日常巡检的液位测点、压力测点都预留了安装位置，完全符合工业热力辅机的实用设计原则。
