英制两用开口梅花扳手结构设计

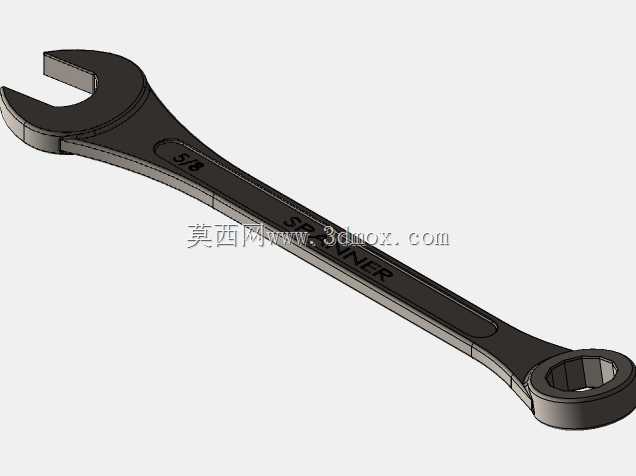

　　该作品呈现的是一把英制规格两用扳手的三维结构，一端为开口扳口，另一端为梅花环头，规格对应5/8英寸紧固件，适用于机械装配、设备检修、机床维护及现场拆装作业。与单头开口扳手相比，两用结构在同一手柄上集成两种施力方式：开口端可从螺母侧向快速套入，适合长螺杆、管路附近或操作空间受限的位置；梅花端通过多齿环面包围六角螺母，接触面积更大，受力分布更均匀，在较大扭矩或锈蚀紧固件工况下更不易打滑、啃伤棱角。

　　从实际使用看，这类扳手常出现在普通机修工位、CA6140等普通车床周边维护、工装夹具调整以及英制设备装配场景中。开口端强调快速就位，适合频繁对位、初步旋紧或松开；梅花端强调可靠承载，适合终拧紧、拆卸紧配合螺栓以及需要持续加力的位置。手柄采用细长扁平形态，在保证握持长度的同时控制整体重量，便于成套工具收纳，也能在相邻部件间隙较窄时伸入操作。

　　模型外形围绕扳手的功能边界展开。头部厚度、开口宽度、梅花环内径与六角对边尺寸需要相互协调：开口处两爪承担主要弯矩，爪根区域通过圆弧过渡降低应力集中；梅花环外圈采用加厚实体，环壁与手柄之间形成平滑连接，避免扭矩传递路径在头颈位置突然变窄。手柄中段并非简单等宽直板，而是沿长度方向做收腰与加强轮廓，既减轻材料占用，又让弯曲刚度集中在头部和施力段。表面刻印规格与标识区域，在实物中可帮助操作者快速识别尺寸，三维结构中也保留了这些细节特征。

　　安装与操作边界方面，扳手属于手动工具，不涉及固定安装，但在空间校核时需要关注头部回转范围、手柄摆动角度以及手部握持长度。开口端套入螺母后，手柄摆动受周边零部件限制；梅花端套入时需要沿螺栓轴线方向让位，若螺母上方有遮挡，则应优先使用开口端。模型可用于检查工具与设备外壳、管接头、压板、螺栓阵列之间的干涉关系，也可在维修培训、装配工艺示意、工具柜布局设计中作为可视化对象。

　　建模思路上，重点在于头部轮廓与手柄曲面的连续过渡。开口扳手头部不是单纯开槽，而是要保证卡口两爪与六角螺母两个侧面贴合，爪口外侧保留足够金属体积；梅花头则需体现内孔多角形、外环圆角和颈部加厚。手柄从头部向中段逐渐变薄、变窄，再向尾端形成稳定握持截面，边线采用圆角处理，符合冲压或锻造成型后的实物特征。整体结构没有复杂运动机构，却对尺寸比例、力流路径和人机握持感有较高要求，是手动五金工具中典型的基础结构件。
