径向发动机主连杆传动构件

　　径向发动机主连杆是星形动力装置中承担活塞往复运动与曲轴旋转运动转换的核心受力构件，常见于航空活塞发动机、早期坦克动力、固定式重油机组以及部分特种径向动力设备。与普通直列发动机中单缸对应一根连杆的布置不同，径向发动机多缸沿曲轴圆周方向均匀分布，其中一个气缸的连杆直接与曲轴曲柄销配合，称为主连杆；其余气缸的副连杆则通过销轴铰接在主连杆大头外缘的凸耳上。这样的结构使多个气缸的推力能够集中传递到同一曲柄销，既缩短了曲轴长度，也让整机径向布置更加紧凑。

　　从实际用途看，主连杆不仅要把活塞承受的燃气压力传递给曲轴，还要协调各副连杆之间的运动相位，保证各缸按既定顺序完成吸气、压缩、燃烧和排气过程。工作过程中，构件承受交变拉压载荷、惯性力以及铰接销轴带来的局部弯曲作用，因此杆身、大头和铰接耳板的刚度分配十分关键。若大头刚性不足，曲柄销配合区域容易产生变形；若杆身过度追求厚重，又会增大往复质量，使高速工况下的惯性载荷上升。建模时需要在强度、质量和运动空间之间取得平衡。

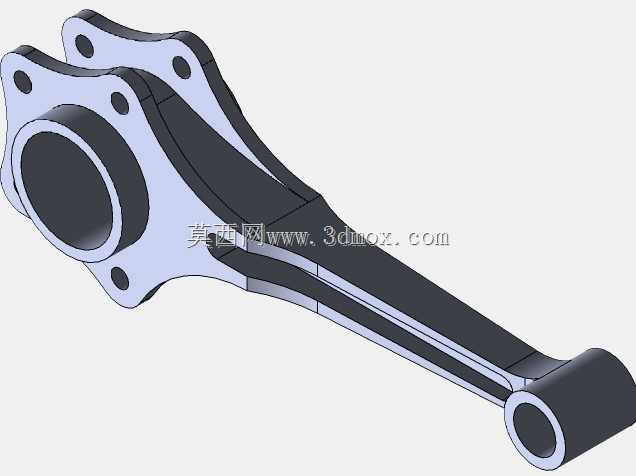

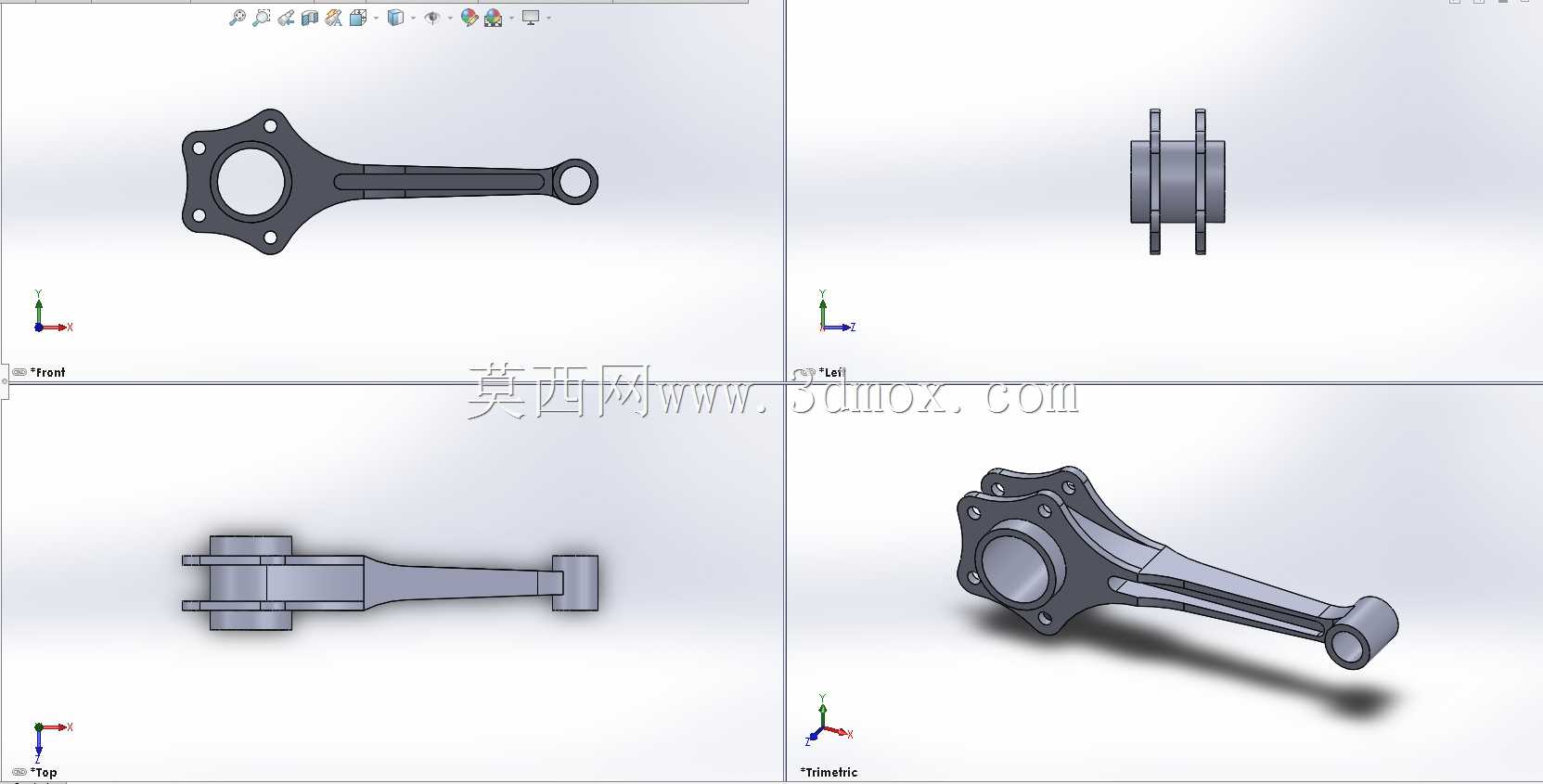

　　该构件外形具有明显的星形发动机特征。大头端采用带螺栓孔的法兰式轮廓，围绕中心孔布置多个安装孔，用于轴瓦、端盖或相关紧固件的定位；杆身沿载荷方向延伸，截面逐步过渡到小头圆孔，用于连接活塞销。大头外侧分布有与副连杆相连的铰接结构，销轴方向与曲轴轴线保持平行，周边需要预留副连杆摆动空间。整体轮廓不是简单等截面杆件，而是根据载荷路径形成宽法兰、窄杆身、圆头端部的组合形态。

　　结构设计上，大头孔是装配和运转的核心边界。内孔与曲柄销或轴瓦形成旋转配合，孔径、圆度和同轴度直接影响油膜形成与磨损状态。法兰面上的螺栓孔需要按节圆均布，孔位既要满足锁紧载荷，又不能过度削弱大端截面。杆身与大头交接处采用较大圆角过渡，以降低燃气爆压和惯性力反复作用下的应力集中。小头孔通常压入衬套或与活塞销形成配合，端部轮廓圆滑过渡，避免在销孔上方出现拉伸峰值。

　　副连杆铰接点的位置设计需要结合运动学分析。径向发动机各缸轴线围绕曲轴中心呈放射状布置，副连杆并非直接驱动曲柄销，而是通过主连杆上的偏心铰接点参与运动。铰接耳板的位置会影响副连杆活塞行程、气缸侧推力以及各缸运动规律。若铰接半径或角度处理不当，个别气缸的压缩比、活塞加速度和连杆摆角都会偏离设计目标。因此三维建模不能只关注单件外形，还应在装配环境中校验曲轴、活塞、主连杆和多根副连杆的联动关系。

　　安装边界方面，大头内孔包络曲柄销，轴向宽度受曲轴颊板和相邻连杆布置限制；外缘铰接销轴在运转中随主连杆一起绕曲柄销公转，同时副连杆相对耳板摆动，因此周边必须留出连续无干涉的扇形空间。小头端随活塞沿气缸轴线往复运动，杆身侧面不能与气缸下缘、曲轴箱加强筋或相邻连杆发生碰撞。法兰螺栓头部、副连杆销轴端面以及润滑通道位置，都需要在总装模型中进行间隙检查。

　　从工艺视角看，这类连杆通常采用锻件或高强度合金钢毛坯，经热处理后再进行孔加工、端面铣削和铰接孔精镗。大头法兰的多孔结构有利于保证装配可靠性，但也对孔位精度提出要求。杆身表面过渡应连续，减少突变台阶；铰接耳板区域因承受副连杆反复冲击，需要关注孔壁压溃和耳板张开问题。三维设计时可通过装配运动仿真观察极限转角，再用受力分析校核大端孔周、杆身过渡圆角和小头销孔区域，为后续 detailed 结构优化提供依据。
