DiPietro滑片式气动空气发动机

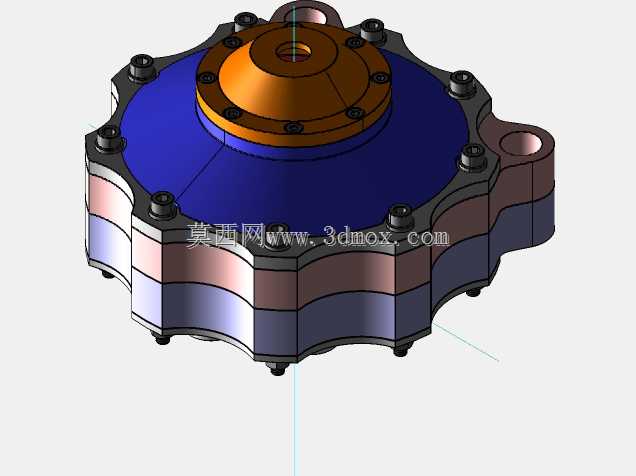

　　这款滑片式气动动力装置属于压缩空气驱动的旋转输出机构，核心结构围绕偏心转子、径向滑片与异形定子内腔展开，整体壳体采用花瓣式多凸缘布局，在有限的外包络尺寸内同时兼顾了气路通道、轴承支承与安装固定三类功能。从实际工况来看，这类气动发动机常被用于防爆车间、矿山井下、化工灌装线等存在易燃易爆气体的场合，以压缩空气作为动力介质，不存在电火花引燃风险，也可在高湿、多粉尘、频繁正反转的工位替代电动马达，驱动搅拌轴、输送辊、小型卷扬机构或阀门执行件。

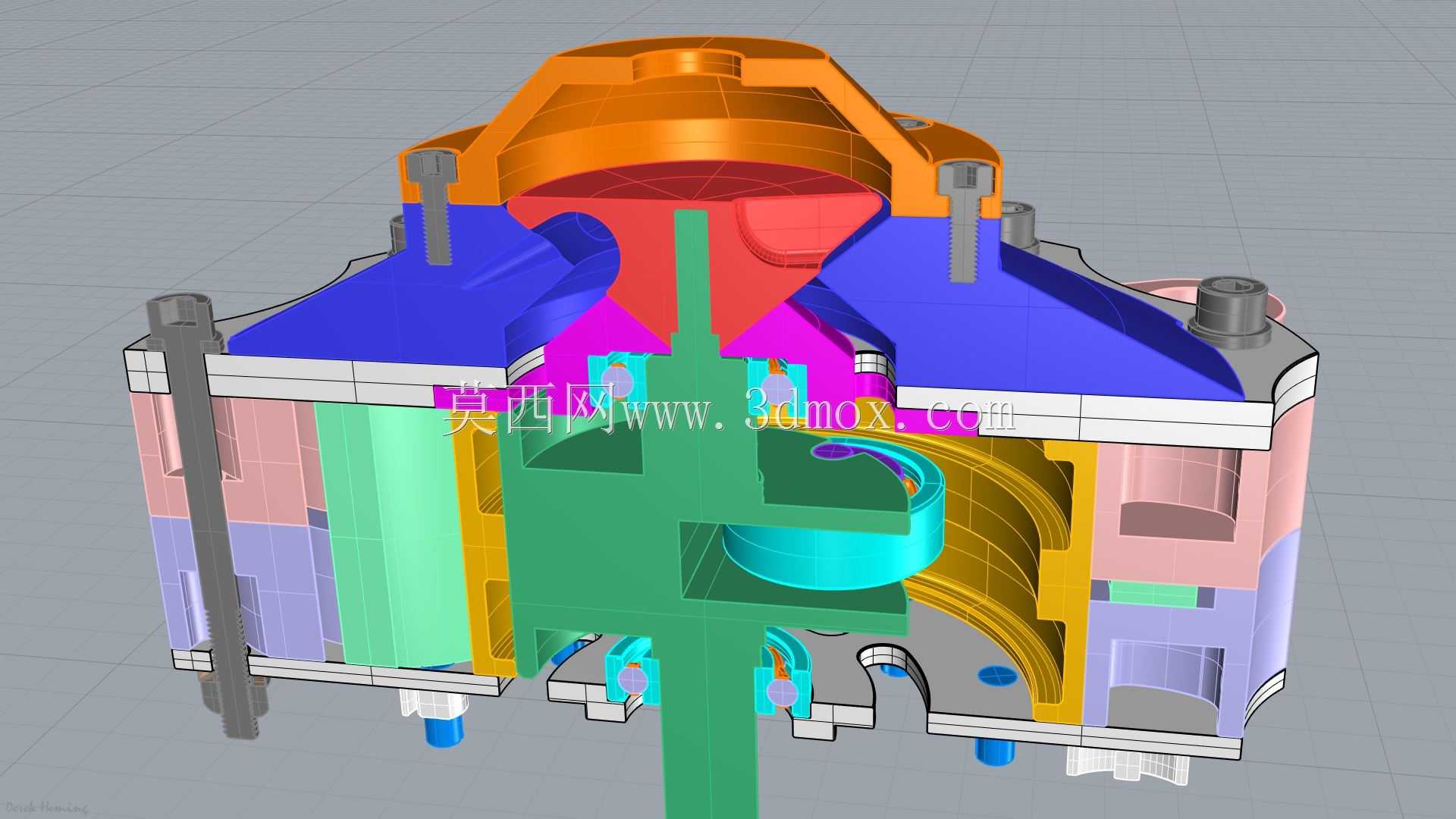

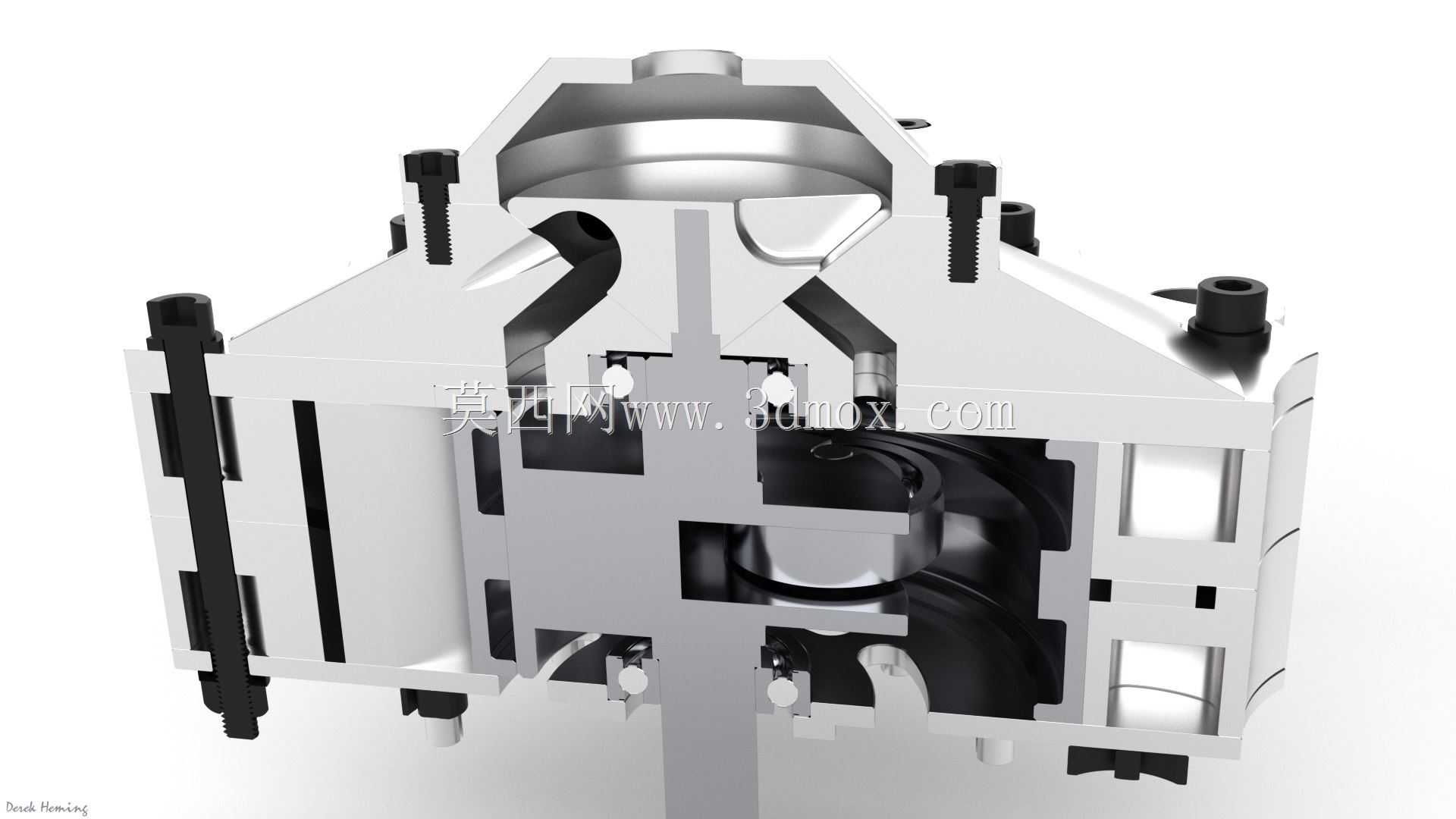

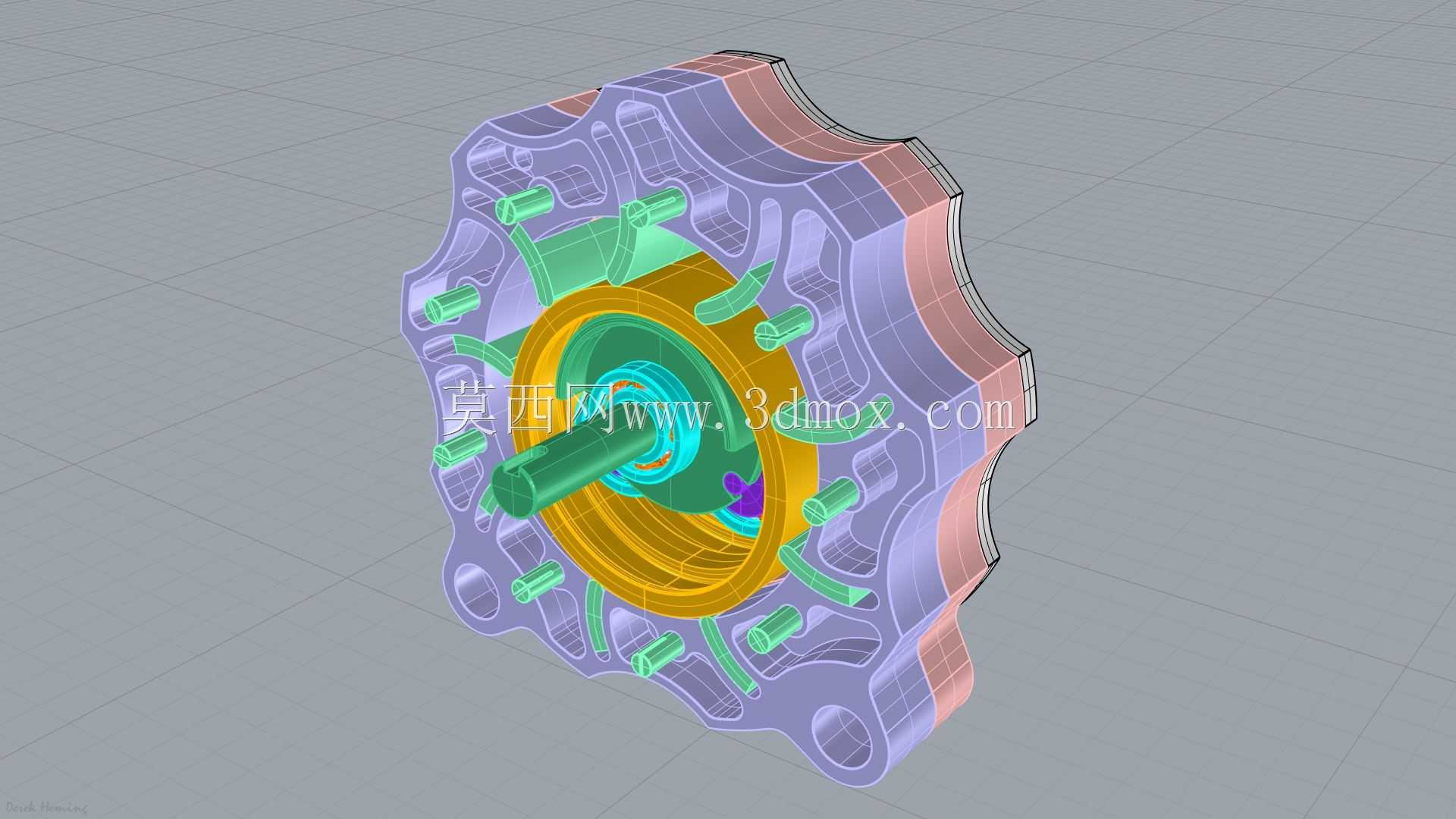

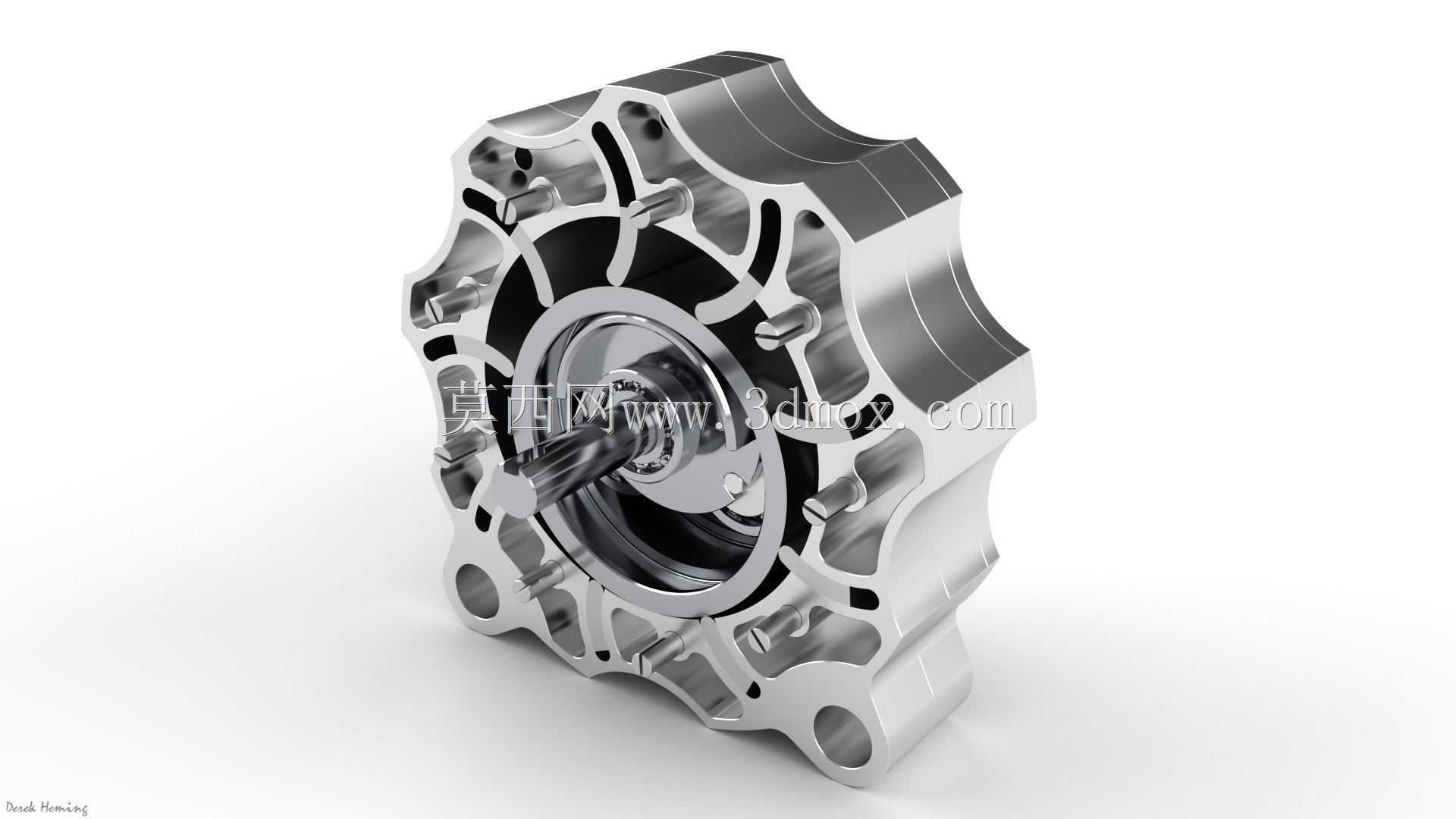

　　结构设计上，定子内腔并非简单圆孔，而是配合偏心转子形成容积周期性变化的工作腔。转子旋转时，嵌在转子槽内的滑片在离心力与背压作用下紧贴定子内壁，相邻滑片之间围成的密闭气室随转角变化先增大后缩小，压缩空气从进气口进入膨胀腔推动滑片做功，完成膨胀后的余气经排气通道排出。壳体外侧多处镂空肋板并非单纯减重：这些贯通槽一方面为排气提供导流路径，另一方面增加壳体散热面积，避免长时间连续运转时腔体积热导致润滑脂失效。

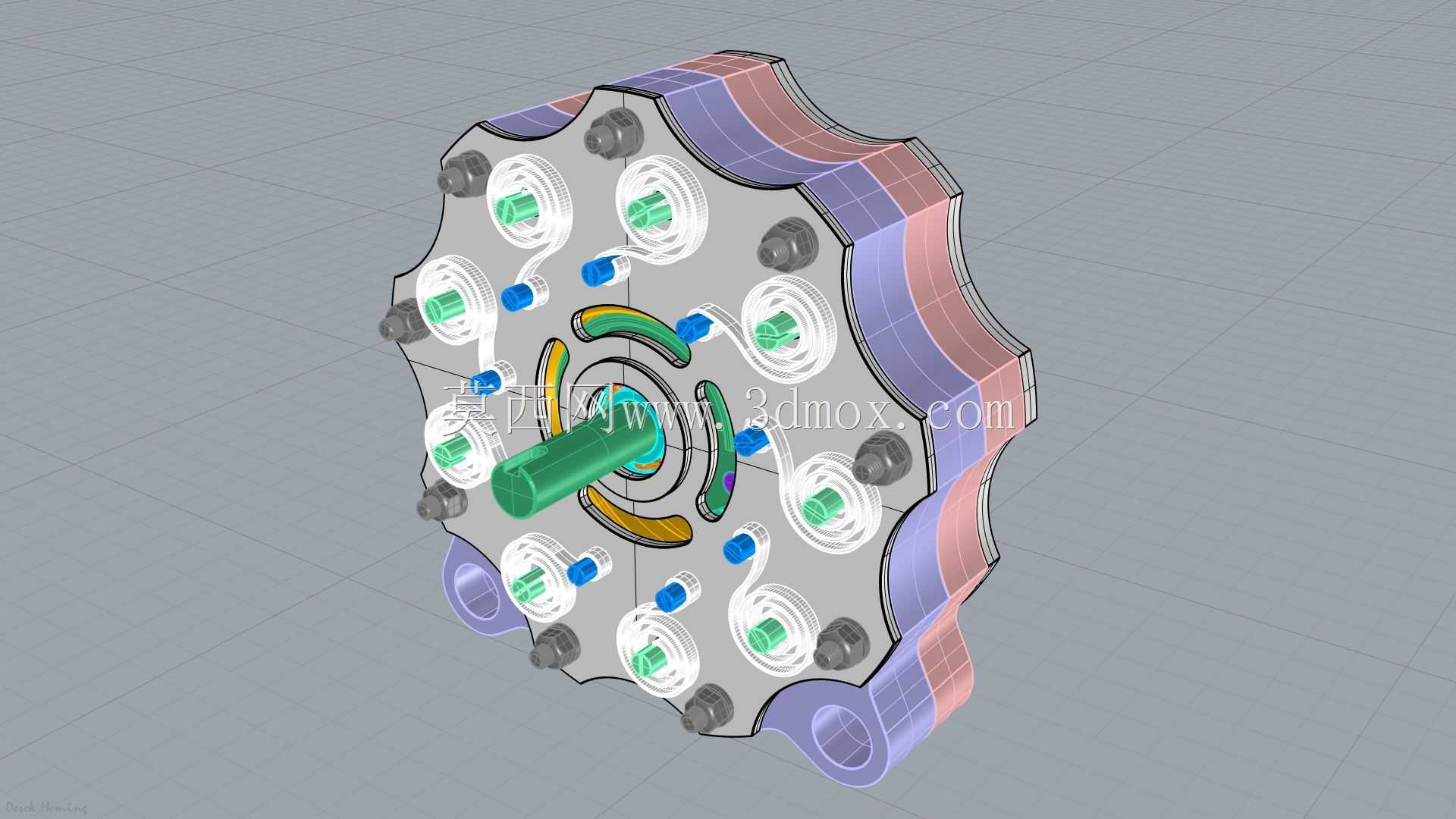

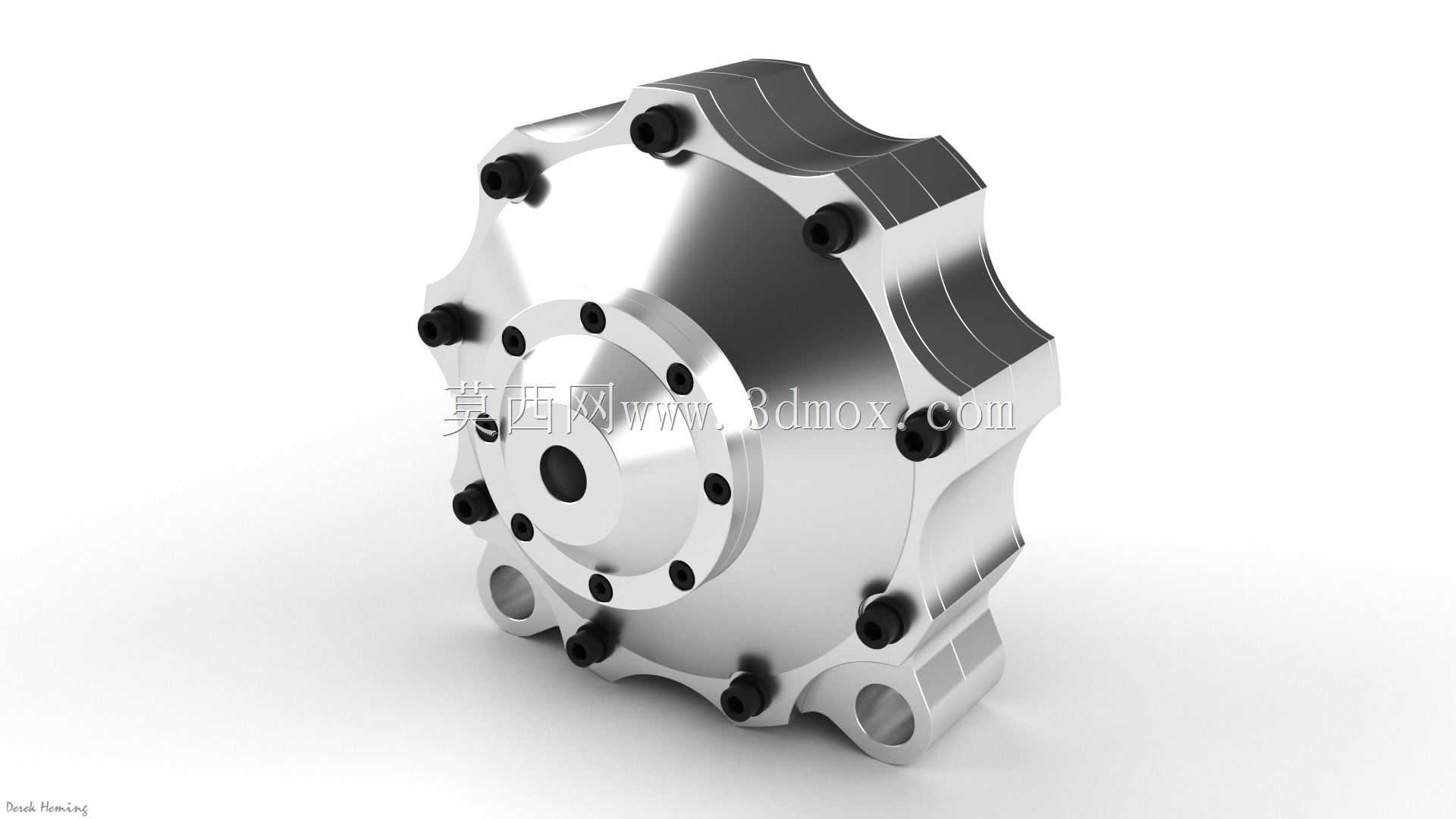

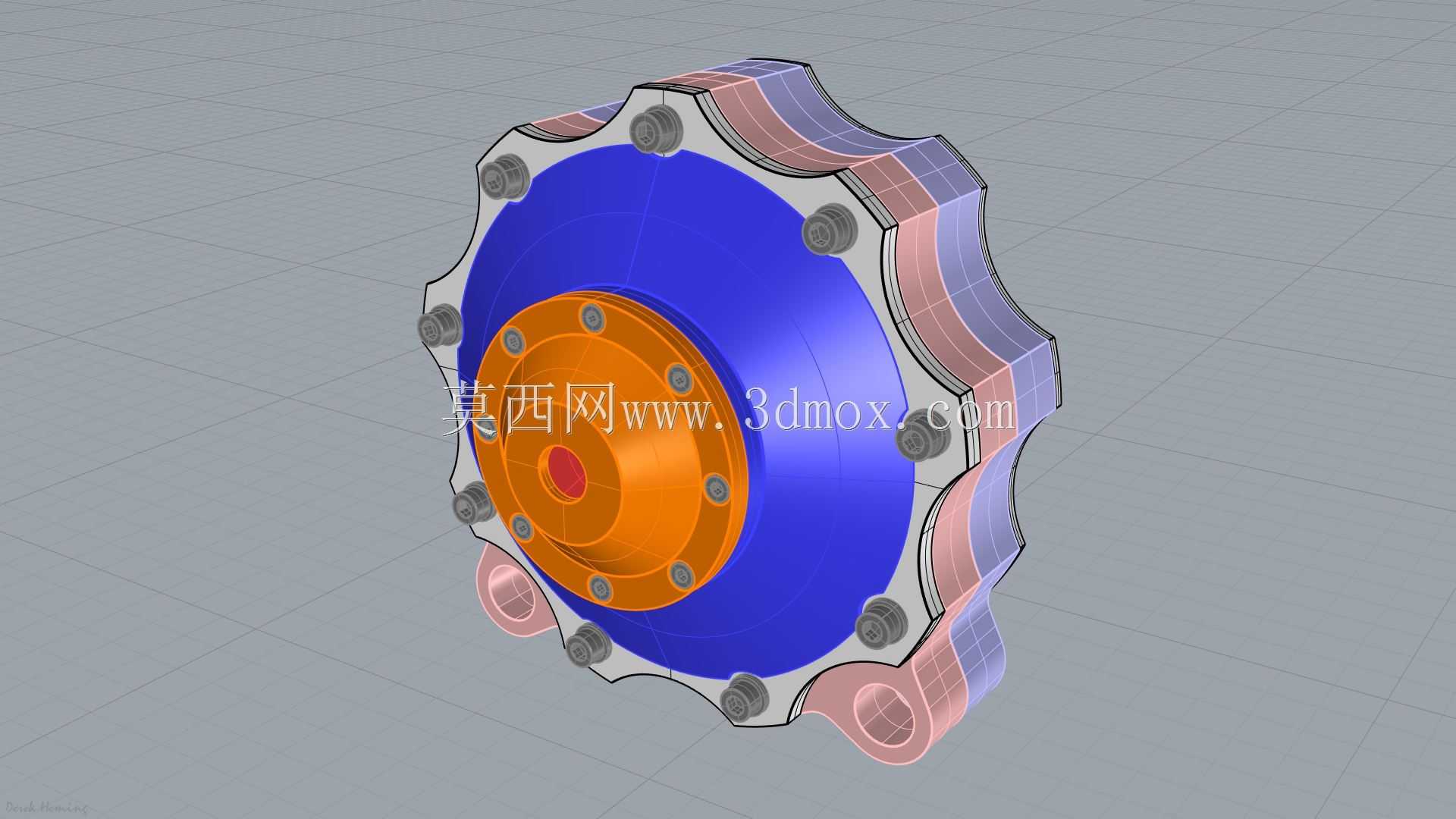

　　建模过程中需要重点处理几处配合边界：转子与定子内腔的偏心距直接决定单圈排量，偏心量过大会造成滑片伸出长度超限、滑片根部应力集中，偏心量过小则输出扭矩不足；滑片与转子槽之间保留微量滑动间隙，间隙过宽会导致漏气、容积效率下降，间隙过窄在热胀状态下容易卡滞。两端端盖通过周向均布的螺钉与主体壳体锁紧，端盖内侧加工有轴承定位台阶，支承转子轴的两端轴颈，轴端伸出段预留键槽或扁位，用于联接负载联轴器。

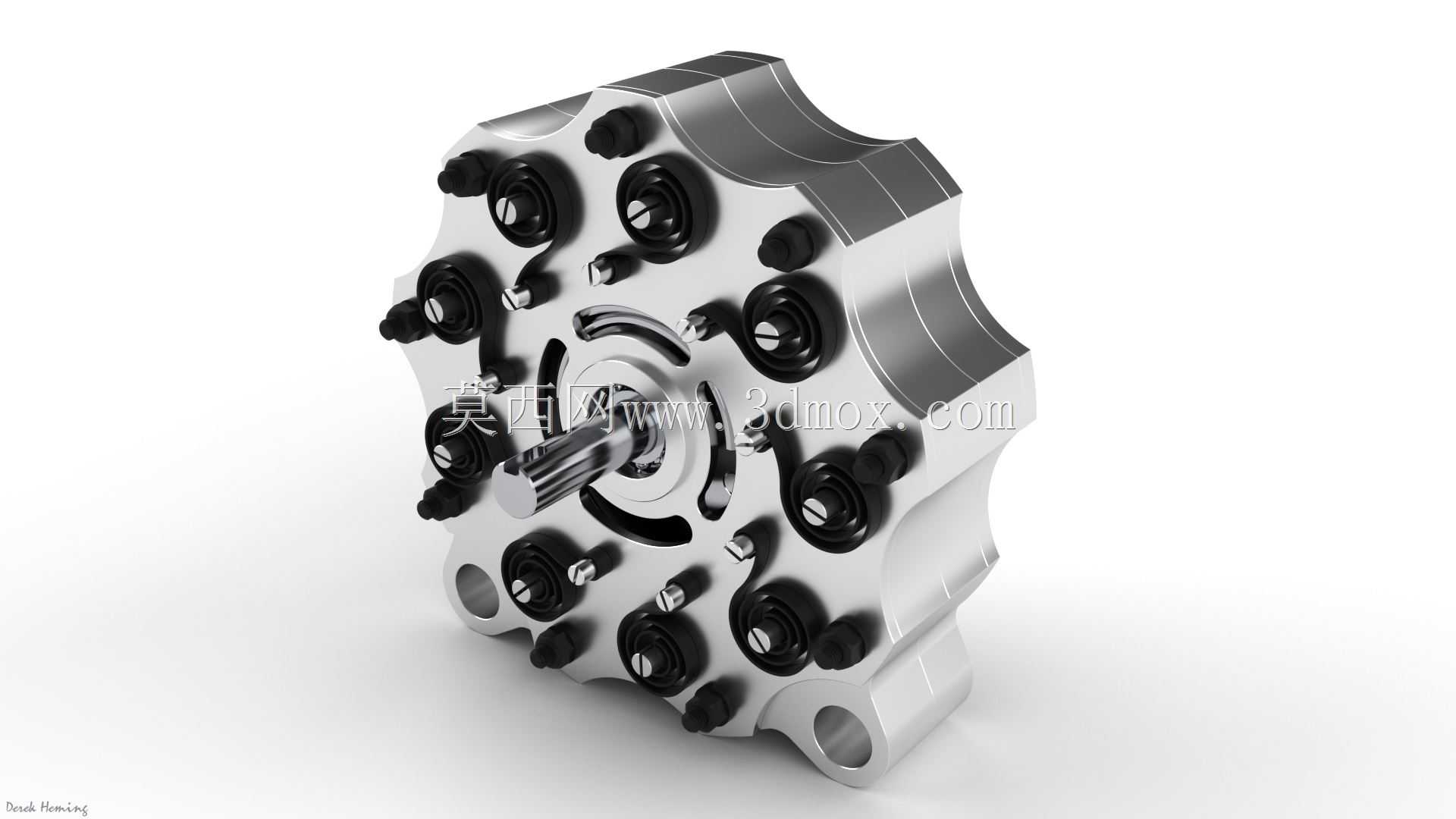

　　壳体外缘的多个凸耳孔为整机安装接口，孔位沿圆周分布，可适配法兰盘对接或支架穿装两种固定方式，安装时需保证输出轴与负载轴的同轴度，偏心安装会让轴承受额外径向力，缩短密封件与滑片寿命。气口位置设置在壳体侧端，进排气口口径与工作腔流道截面匹配，选型配管时通径不宜小于气口螺纹内径，避免节流造成进气压力损失。

　　从外形包络来看，整机呈短圆柱盘状，轴向厚度远小于径向直径，适合安装在空间局促的设备侧壁，不需要额外预留过长的轴向装配空间。材料选型上壳体与端盖多采用铝合金铣削或压铸成型，兼顾轻量化与散热能力，转子与滑片可选用合金钢或自润滑复合材料，降低滑片与定子内壁的摩擦损耗。日常维护中只需定期检查进气气源的过滤与油雾润滑状态，及时清理排气口附着的粉尘，即可保证动力输出稳定。这类气动动力单元相比同功率电机，启动扭矩更大、过载时只会停转不会烧毁，解除负载后可立即恢复运转，非常适合冲击负载频繁、安全等级要求高的工业驱动场景。
