小型战术火箭弹外观结构三维数模

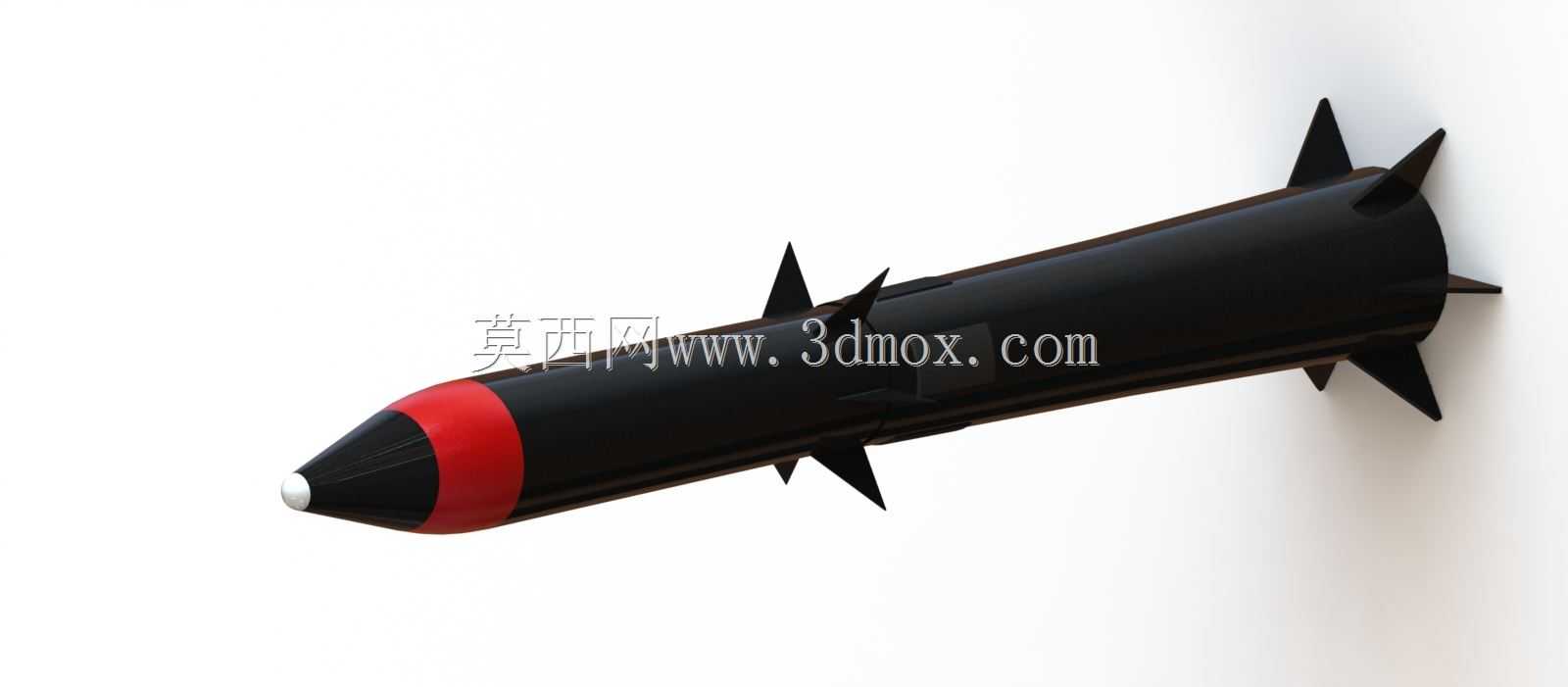

　　该三维数模还原的是一款小型近程战术火箭弹的完整外形与结构布局，整体采用轴对称旋成体气动设计，弹身主体为等直径圆柱段，头部配置大长细比卵形整流罩，弹体前后分别布置两组十字形稳定尾翼，前端战斗部区域设置醒目的红色标识环，鼻锥尖端为白色导引或触发端头，整体构型紧凑利落，符合单兵便携或机载、车载多平台发射的小型制导弹药外形特征。

　　从实际应用场景来看，这类火箭弹结构可适配单兵肩扛发射、地面机动发射架挂载、无人机机载投放以及轻型装甲车辆车载发射等多种工况，主要承担近程点状硬目标摧毁、野战工事破障、轻型装甲车辆打击以及低空慢速目标拦截等任务。弹体的气动布局经过针对性优化：头部卵形整流罩能够大幅降低跨音速飞行阶段的波阻，减少飞行过程中的空气阻力损失，提升有效射程与末端存速；前后两组十字翼面采用前后错开的布置方式，既能够在弹体出筒后快速提供足够的稳定力矩，保证弹体飞行姿态不发生发散滚转，同时前翼可兼顾差动舵面功能，为后续升级制导组件、实现弹道修正预留结构接口。

　　结构设计层面，整个弹体按照功能划分为四个独立舱段：最前端为导引/引信舱，内部可安装触发引信、近炸传感器或者简易制导导引头，红色环带为部队勤务识别标识，用于区分战斗部类型与操作警示区域；其后为主战斗部舱，可根据任务需求换装破甲战斗部、杀爆战斗部或者多用途子母战斗部，舱段外壁预留吊装卡槽与勤务标记点位；弹身中段为动力舱，内部容纳固体火箭发动机药柱、点火装置与喷管组件，圆柱段外壁设计有两条对称的纵向定位凸台，用于发射筒内的导向滑轨配合，保证弹体出筒时初始姿态一致；尾部为稳定尾翼与喷管舱，四片后掠式尾翼在储存状态下可折叠贴合弹身，发射出筒后在弹簧力作用下自动张开锁定，尾翼后缘与弹体尾部端面保留足够间隙，避免发动机喷流直接冲刷翼面造成烧蚀。

　　尺寸与安装边界方面，该型火箭弹整体长径比控制在8左右，弹身圆柱段直径统一，既能够适配标准制式发射筒内径，也方便在地面发射架、机翼挂架上通过抱箍式夹具完成固定；前后翼面张开后最大翼展小于弹身长度的三分之一，折叠状态下翼面完全不超出弹身圆柱外轮廓，装箱储存时无需额外预留翼面避让空间，多弹堆叠运输时不会发生翼面磕碰变形。弹体前后两端均设计有标准连接接口，头部鼻锥与弹身采用螺纹加止口定位，尾部可快速对接发射药包或者助推器，不同舱段之间设置定位销与密封槽，保证野外拆装更换部件时的同轴度与防水防尘性能。

　　建模过程中完整还原了弹体各部件的装配关系：翼面与弹身的连接转轴、张开锁定卡槽、表面勤务标识凹槽、头部端头的圆角过渡都做了实体化建模，没有采用纯外观面片省略结构细节，既可以用于气动外形演示、装备勤务教学，也能够作为发射装置适配设计、挂装接口校核的参考数模，弹体所有外轮廓曲面均保持连续光顺，无尖锐折角与曲面畸变，后续导入仿真软件开展流场分析、动力学计算时可直接抽取几何特征，无需额外修补面。
