工业用卧式异步电动机三维结构设计

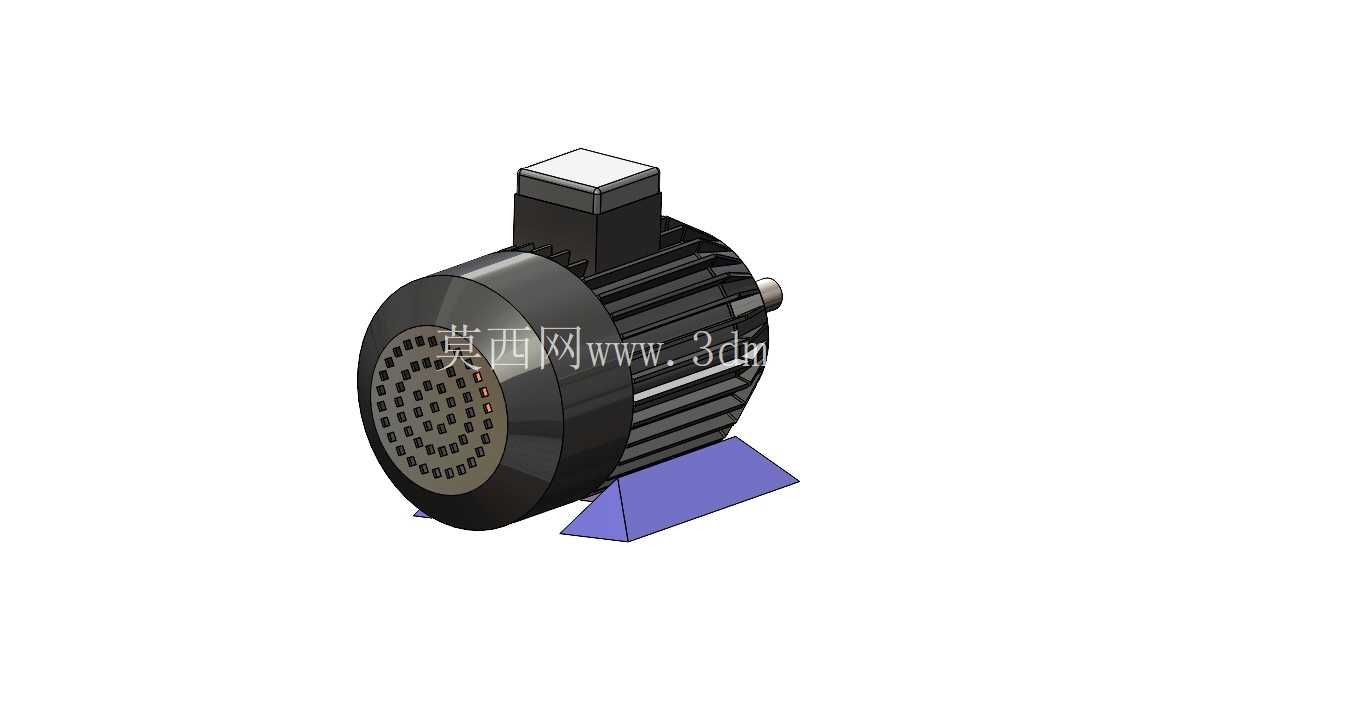

　　这款卧式安装的三相异步电动机三维模型，完整还原了工业场景中通用动力输出设备的全部结构细节，可直接用于产线布局仿真、设备配套选型校核、传动系统干涉验证等工程场景。从实际应用来看，这类电机是离散制造领域覆盖面最广的动力源，小到输送线单段驱动、小型机床进给动力，大到风机泵类负载、轻工机械主传动，都能见到同结构产品的身影，建模时完全按照工业现场常用的B3安装构型还原，底部的铸铁安装脚预留了标准螺栓过孔位置，孔距、孔径参数匹配通用安装基座尺寸，设计人员在做整线布局时，可直接调用该模型核对安装空间，不需要额外调整安装接口尺寸。

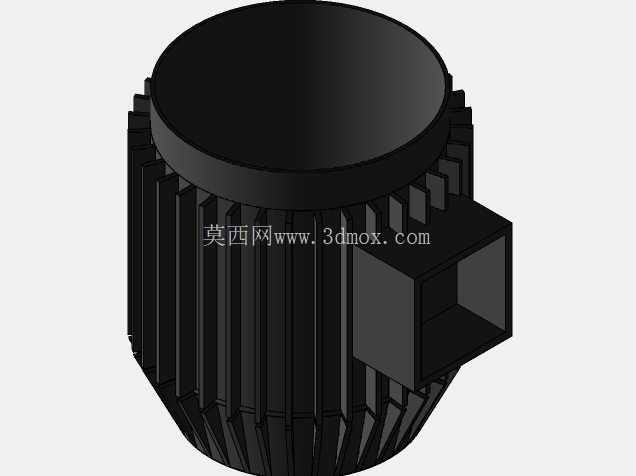

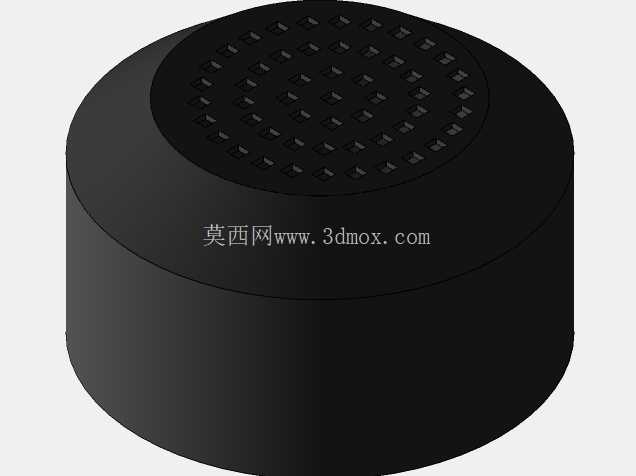

　　模型的结构拆分完全遵循真实电机的装配逻辑，从前端盖的散热孔阵列，到机壳外壁的轴向散热筋，再到顶部的接线盒腔体、后端的风罩风叶结构，每一处细节都对应实际量产电机的工艺特征：前端盖的密集通孔是为了平衡内部散热气流与端盖结构强度，避免高速运转时端盖共振同时保障进风效率；机壳的散热筋高度、筋条间距按照自然对流+风叶强制风冷的散热需求设计，筋条走向与电机轴向平行，能让后端风叶鼓动的气流顺着筋条间隙快速带走绕组热量；顶部的接线盒做了腔体分离设计，内部预留了接线端子排的安装空间，盒盖与盒体的结合面做了止口结构，还原真实产品的防护设计逻辑，避免粉尘、溅液进入接线腔引发电气故障。

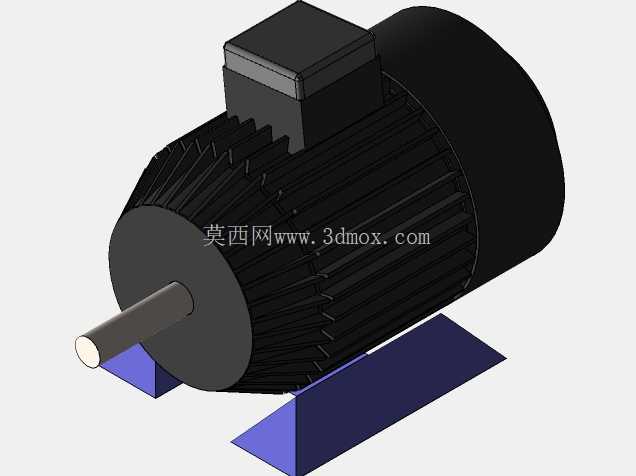

　　做结构设计时，这类电机模型的核心参考价值在于安装边界与外接接口的准确性：输出轴的轴径、键槽尺寸、轴伸长度完全匹配通用Y系列电机的对应参数，设计人员在做联轴器选型、带轮配套时，可直接从模型中提取尺寸做配合校核，不需要反复翻阅样本手册；安装脚的底面到轴中心的中心高尺寸严格按照标准公差范围建模，在做设备机架设计时，能直接以此为基准确定传动部件的中心高度，避免出现安装后不同心的问题。从建模逻辑来看，整个模型采用参数化特征构建，机壳的散热筋采用阵列特征生成，修改筋条数量、高度时可直接驱动参数调整，适配不同功率等级的电机改型设计；端盖的安装孔采用圆周阵列，孔位的分度圆直径、螺栓孔径都对应标准紧固件尺寸，方便后续做装配仿真时添加螺栓连接约束。

　　在实际工程应用中，这类三维模型还能用于虚拟运维培训，通过拆分模型可直观展示电机内部定转子、轴承、绕组的相对位置，帮助运维人员快速理解电机的装配关系，掌握拆装检修的顺序；做产线数字孪生搭建时，该模型可直接导入虚拟场景，配合运转动画模拟电机的实际运行状态，验证产线运行时的动态干涉情况。需要注意的是，建模时特意还原了电机底部安装脚的斜向加强筋结构，这部分结构是很多简化模型容易忽略的细节，实际安装时加强筋会占用基座上方的部分空间，若做布局时忽略这部分结构，很容易出现安装时加强筋与机架焊缝、周边管线干涉的问题，模型中完整保留这部分特征，就是为了让设计人员在方案阶段就能排查这类隐性干涉问题，减少现场安装时的整改工作量。另外接线盒的出线口位置、方向也按照常用的下出线构型还原，设计人员在排布电气管线时，可直接根据模型上的出线口位置确定穿线管的走向，提前预留线缆弯曲半径，避免后期布线时出现线缆弯折半径不足、接线盒盖无法开启的问题。
