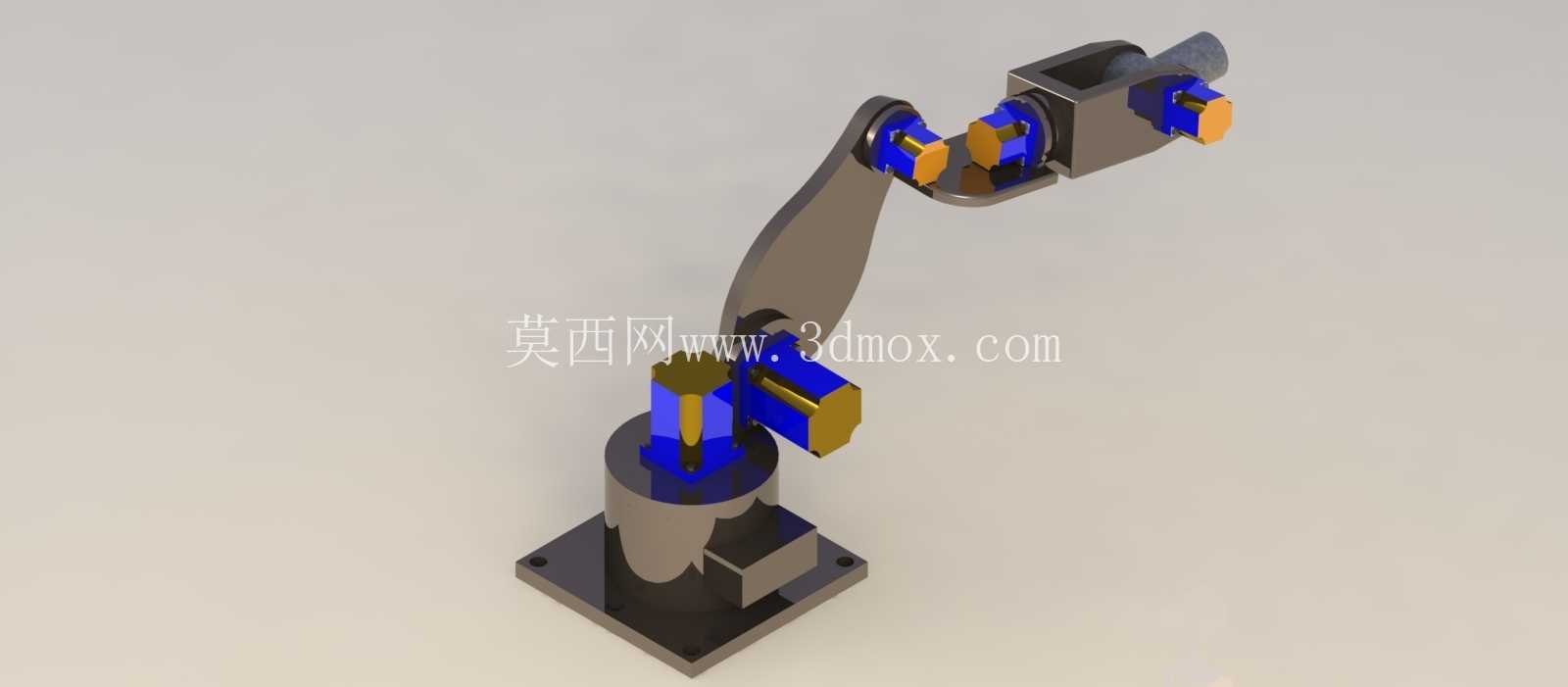

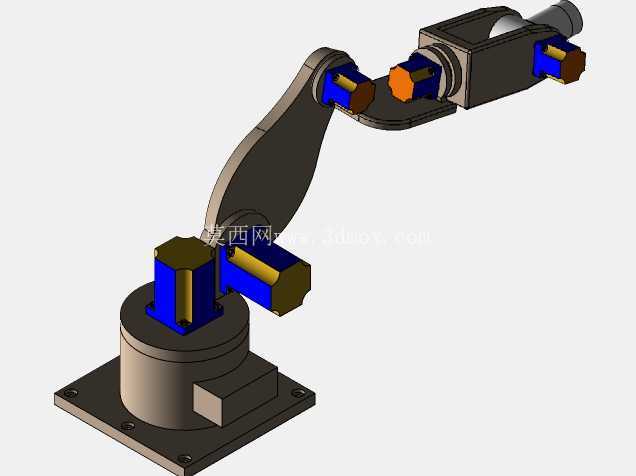

多关节联动工业作业机械臂结构设计

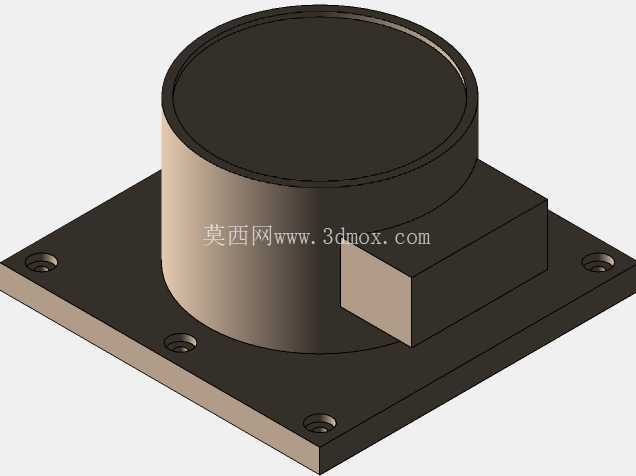

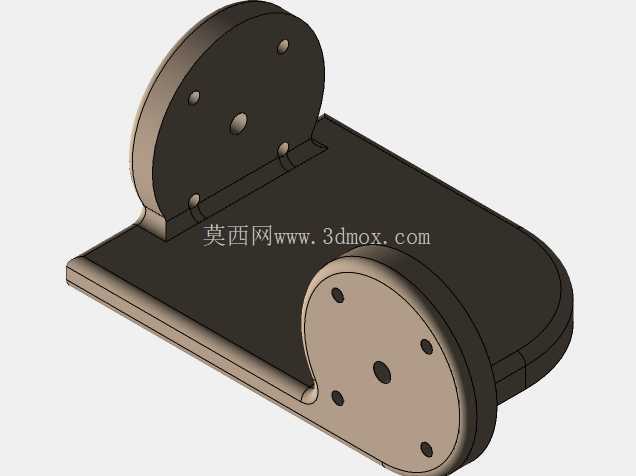

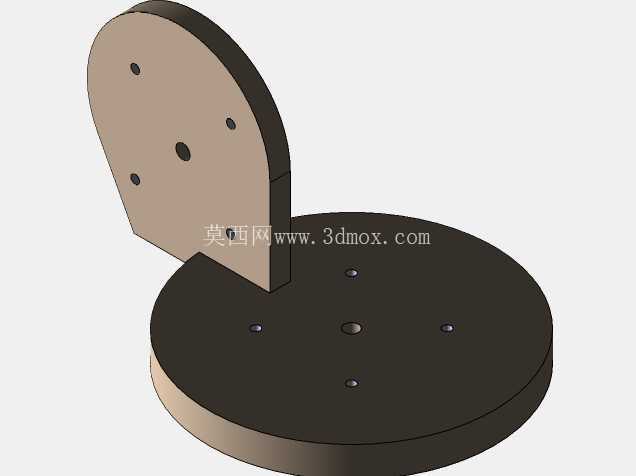

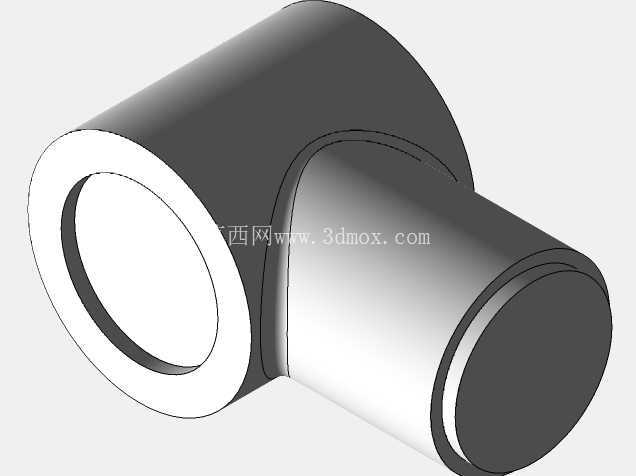

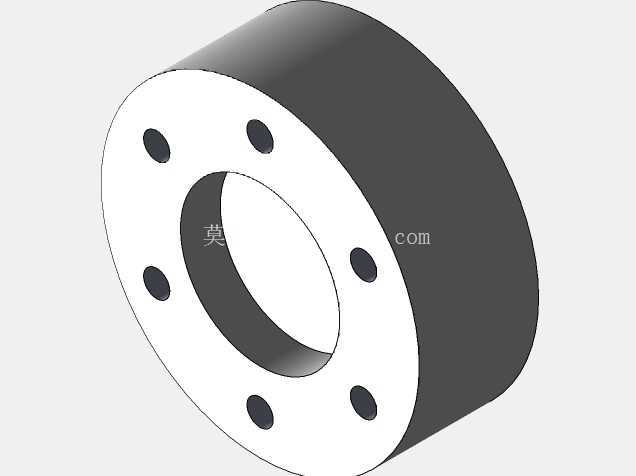

　　这款多关节机械臂的结构设计，核心围绕小负载工位的柔性作业需求搭建，在3C电子零部件分拣、实验室样本转运、小型工装夹具换位这类轻载作业场景中，能适配狭窄工位的多角度操作需求，相比大型工业臂的占地冗余，它的结构紧凑度更适合桌面级或小型工作站的部署。从安装边界来看，底部采用方形法兰安装座，四个安装孔位呈对称分布，安装面的平面度设计要求控制在0.1mm以内，避免基座固定后出现回转轴线倾斜，导致末端定位偏差累积；基座整体的回转支撑采用内置轴承座结构，可实现360度水平方向回转，回转范围没有硬限位设计，可根据实际工位的布线需求调整软限位参数，避免管线在连续回转过程中出现缠绕拉扯。大臂部分采用弧形变截面结构设计，并非等直杆造型，这种设计一方面是为了避让小臂在极限俯仰角度下的结构干涉，另一方面在相同壁厚条件下，弧形截面的抗扭刚度比等直矩形截面提升约18%，能减少臂杆在快速启停过程中的震颤幅度，大臂与基座的铰接关节处，集成了传动件的安装腔体，可容纳同步轮或谐波减速器的安装空间，关节处的止口定位公差控制在H7/g6配合等级，保证关节回转的同轴度，减少运转过程中的卡滞或偏磨问题。

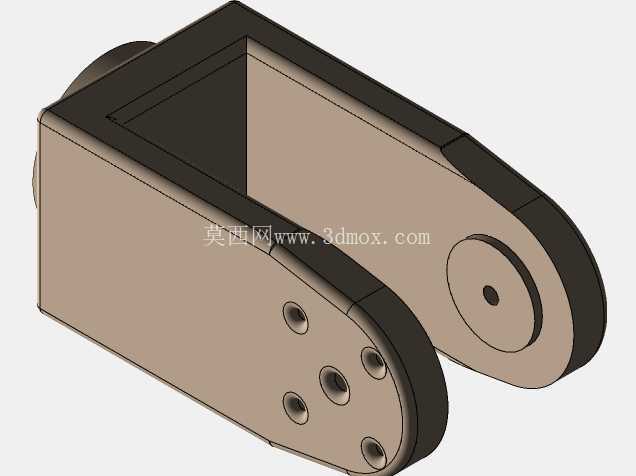

　　小臂部分采用分段铰接结构，两个中间关节分别负责俯仰与摆动自由度，每个关节的连接法兰都预留了标准安装孔位，可根据作业需求更换不同长度的小臂段，调整整体作业半径；关节处的端盖设计采用嵌入式密封结构，可阻挡车间环境中的粉尘、切削液飞溅进入关节内部，保护内部传动件的运转精度。末端执行器的安装接口采用标准快换式法兰设计，可适配两指气动夹爪、真空吸盘、小型点胶阀等不同作业头，接口的定位销设计能保证末端工具更换后的重复定位精度控制在0.05mm以内，无需每次更换后重新校准坐标系。

　　从整体尺寸链来看，臂体完全伸展后的水平作业半径可覆盖以基座中心为圆心的环形作业区域，竖直方向的作业行程可满足从安装面到上方一定高度范围内的取放需求，在关节处于折叠收拢状态时，整体占地轮廓仅略大于基座安装尺寸，方便在紧凑的生产线工位中排布，不会与周边的输送线、料架产生结构干涉。设计过程中对每个关节的运动极限位置都做了干涉仿真验证，当大臂俯仰到最低位置、小臂完全折叠时，臂体与基座的最小安全间隙控制在5mm以上，避免运动过程中出现结构碰撞；每个铰接关节的转动副都预留了润滑脂加注通道，可在不拆解臂体的情况下完成定期维护保养，降低设备长期运行的维护成本。

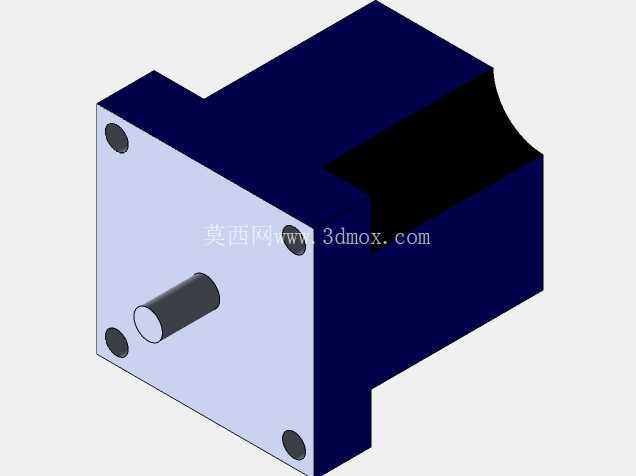

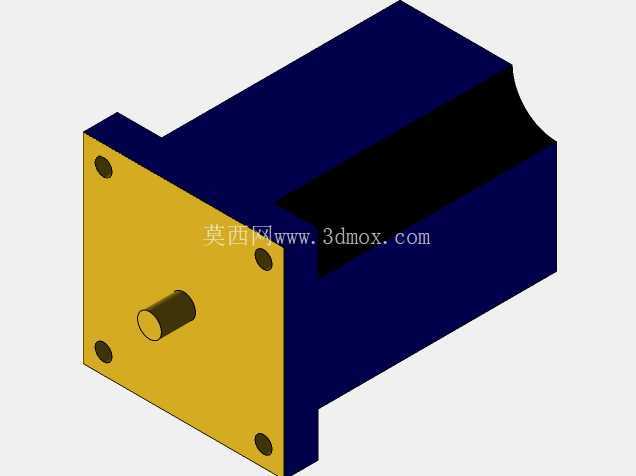

　　臂体的材质选型上，主体结构采用6061铝合金加工成型，在保证结构刚度的前提下控制整体自重，关节处的连接轴采用40Cr调质处理，提升铰接部位的耐磨性能，避免长期回转过程中出现轴孔磨损导致的间隙过大问题。在实际应用中，这类小型机械臂可搭配视觉检测系统完成散乱零件的抓取排序，也可集成在小型自动化测试设备中完成工件的上下料操作，相比人工操作，它的动作重复精度稳定，可长时间连续运行，不会出现疲劳导致的操作误差；相比大型重载机械臂，它的驱动功率更低，部署时不需要专门的重型安装基础，普通的工作台面即可完成固定安装，适配小批量多品种的柔性生产场景。整个结构的传动路径设计尽量缩短了力臂长度，减少每个关节的负载扭矩，在相同负载能力下可选用更小功率的驱动元件，降低整体的制造成本与运行能耗；关节处的走线槽采用内置式设计，所有驱动线缆、信号线缆都从臂体内部的空腔穿过，外部没有裸露的管线，既避免了运动过程中线缆被周边构件剐蹭，也让整体外观更加整洁，减少车间清洁维护的死角。
