层叠式多孔精密工装板组结构

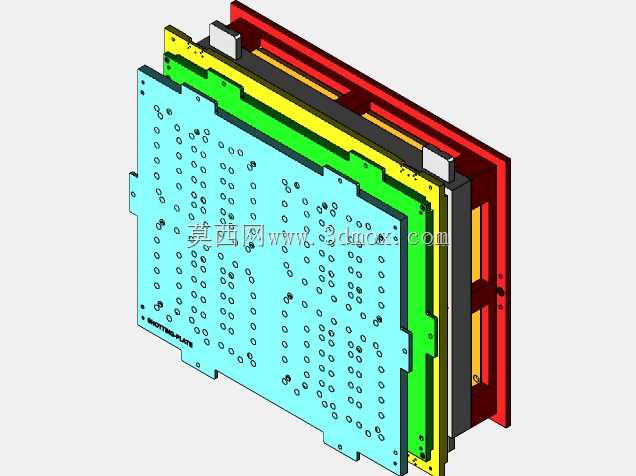

　　这套层叠式多孔板结构面向机床加工工位的工件定位与工序承载场景，常见于批量零件铣削、钻孔、检测工位的快换工装系统中，整套组件由多块不同功能的板件沿厚度方向依次叠合组成，从外侧浅蓝色带密集孔位的工件承载面，到绿色、黄色、黑色、红色逐层排布的功能背板，各层板件分工明确，共同构成完整的工装定位单元。

　　从实际产线用途来看，最外侧浅蓝色面板直接接触待加工工件，板面全域排布的阵列孔位分为两类功能：一部分是螺纹锁紧孔，用于穿过压紧螺钉将工件或者小型辅助夹具固定在板面上，孔位间距按照常用工件的安装孔距做了标准化排布，操作人员不需要额外划线找正，只需要匹配对应位置的孔位即可完成工件装夹；另一部分是定位销孔，用于插入圆柱定位销，对工件的两个方向自由度做硬限位，避免加工过程中工件受切削力出现滑移。面板侧边预留的异形缺口是避让工位，对应机床工作台的T型槽压码位置，装夹时压码可以从缺口处伸入，直接将整套工装板锁紧在机床工作台上，不需要额外在工装板外侧延伸出安装凸缘，有效压缩了工装整体占用的工作台面积。

　　向内的绿色层板为过渡支撑层，它的厚度比外层面板更大，一方面承担切削力的传导，将外层面板受到的铣削、钻削冲击力分散到后侧的背板上，避免薄面板受力出现凹陷变形；另一方面这层板的侧边做了阶梯型卡位，和外层面板的侧边缺口完全嵌合，叠装时两块板不需要额外找正，对准卡位推合即可保证所有孔位的同轴度，装配效率远高于散件螺栓拼接的工装结构。黄色层板为间距调整层，不同批次加工的工件厚度存在差异时，可以通过更换不同厚度的该层板，调整工装整体的支撑高度，匹配机床刀具的有效加工行程，避免刀具伸出过长出现振刀。后侧的黑色与红色层板为刚性加强背板，红色背板的厚度为整套组件最大，四周做了折边加强结构，相当于工装的基座骨架，承担整套结构的整体刚性，即使在大进给量的重切削工况下，背板也不会出现弯曲形变，保证前端承载面的平面度长期稳定。

　　设计思路上这套工装没有采用整体式实心板结构，而是采用分层叠合的方案，核心考量是工装的维护成本：机床加工过程中最容易出现损耗的是最外侧的承载面板，长期使用后锁紧孔会出现滑牙、板面会被切屑刮伤、定位销孔会出现磨损，整体式工装一旦面板损坏就需要整块报废，而分层结构只需要拆卸连接螺栓，更换最外侧的浅蓝色面板即可恢复精度，后侧的支撑层、加强层可以长期重复使用，大幅降低工装的耗材成本。同时各层板的孔位采用同轴贯通设计，部分需要穿过工装板的排屑通道、冷却气路可以直接从层板的孔位中走管，不需要在工装外侧布设杂乱的管线，避免加工过程中切屑缠绕管线。

　　安装边界方面，整套工装的外轮廓为矩形，长宽尺寸适配常规中小型立式加工中心的工作台规格，安装时背板后侧的两个凸块为定位止口，对应工作台上预装的两个定位块，止口卡入后即可快速确定工装在机床坐标系中的初始位置，后续只需要分中找正一次面板原点，后续更换面板时原点位置不会出现偏移，省去重复对刀的辅助时间。各层板之间采用内六角螺栓从后侧向前锁紧，螺栓头部完全沉入红色背板的沉孔内，工装放置在工作台上时背板底面完全平整，不会出现螺栓凸起导致工装放置不稳的问题。板面的所有孔位孔口都做了倒角处理，一方面插入定位销、锁紧螺钉时可以起到导向作用，另一方面可以避免孔口的锐边划伤操作人员，也能减少工件装夹时和孔口发生磕碰的概率。在检测工位使用时，这套层叠板还可以作为三坐标测量机的工件承载平台，高密度的阵列孔可以适配不同外形工件的支撑需求，层板的刚性足以保证测量过程中平台不会出现微形变，保障测量数据的准确性。
