车间滚筒输送台焊接机架结构设计

　　这套滚筒输送台的三维结构，面向机加工车间里工件在工序间短距离转运的场景搭建，常布置在车床、加工中心或者检验工位旁，用来承接刚完成切削的轴类、盘类或者小型箱体毛坯，替代人工反复搬抬，减少工件落地磕碰，也让工序衔接的动线更顺。

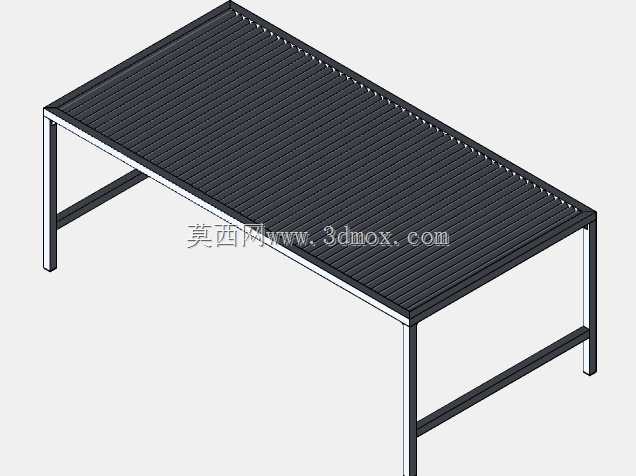

　　整机主体采用方管焊接机架，四条支腿落地支撑，台面满铺平行排列的细长滚筒，滚筒轴线统一沿输送宽度方向排布，工件放在台面上后，可沿台面长度方向轻松推动，滚筒随工件接触转动，滑动阻力很小。台面四周用折弯边框封边，把滚筒两端的安装轴完全收纳在边框内侧，既避免运转时杂物卡入滚筒间隙，也防止操作人员误触转动部件，边角做平直过渡，没有突出的尖锐结构。

　　从结构设计逻辑来看，机架的主框架选用矩形钢管拼焊，腿柱和台面横梁之间加斜向撑杆补强，对应图中可见的侧部斜撑结构——满铺滚筒的台面跨度较大，长期承载工件时如果仅靠四周边框承重，台面中部容易出现下挠，斜撑把台面中部的载荷直接传导到落地支腿，让整台机架的刚性分布更均匀，即使放置几十公斤的金属工件，台面也不会出现明显形变。滚筒的排布间距经过匹配，针对常见机加工工件的底面尺寸，保证任意位置的工件至少同时接触三根以上滚筒，推动过程中不会出现卡滞、下坠的情况；滚筒两端采用简易轴座固定在台面边框上，后续维护时单根滚筒磨损后可以单独拆换，不需要整体拆解台面。

　　安装边界方面，整台设备为独立落地式结构，不需要和地面做预埋固定，支腿底部可搭配可调脚垫，在车间不太平整的水泥地面上调整水平，避免滚筒台面倾斜导致工件自行滑移。设备的整体高度参考普通机床的工作台面高度设定，对接机床出料口时，工件可以直接从机床工作台滑推到滚筒台面上，不需要大幅抬升；台面的长度和宽度预留了充足的工件放置空间，既可以临时堆放在制工件，也能作为工序间的缓存台。

　　实际使用中，这类无动力滚筒台不需要配套驱动电机，依靠人力推送即可完成流转，结构简单故障率低，非常适合多品种小批量的机加工车间：重型工件在台面上移动时，滚筒把滑动摩擦转为滚动摩擦，操作人员只需要很小的推力就能移动工件，降低搬运劳动强度。焊接机架的所有管件拼接处都做满焊处理，焊后整体去应力，避免长期承载后机架变形，台面边框的上平面和滚筒顶端保持微小高度差，工件推送时不会剐蹭边框。

　　建模过程中完整还原了每一根滚筒的排列、机架方管的截面尺寸、斜撑的连接角度以及支腿的落地形态，结构工程师可以直接在此基础上调整台面长宽、滚筒间距和整机高度，适配不同车间的布局需求，也可以后续追加阻挡器、定位挡块等附件，拓展成工位间的定距输送工装。
