皮带轮传动双工位搅拌动力机构

　　这套结构面向小型搅拌设备的动力传递与执行端布置，整体采用底板集成式设计，将带轮减速、传动轴支撑、搅拌轴安装等功能集中在同一块安装基板上，适合实验台、小型混料装置、教学演示设备以及低速搅拌工位的方案验证。现场使用时，动力源可布置在基板外侧或与大带轮同轴连接，通过开口带将旋转运动传递至后方的两组平行工作轴，再由轴端安装搅拌桨、研磨筒或其他回转执行件，完成液体混合、粉体润湿、小批量物料搅动等作业。

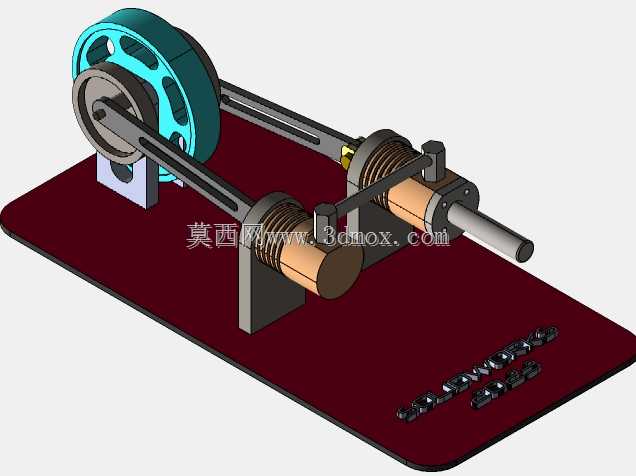

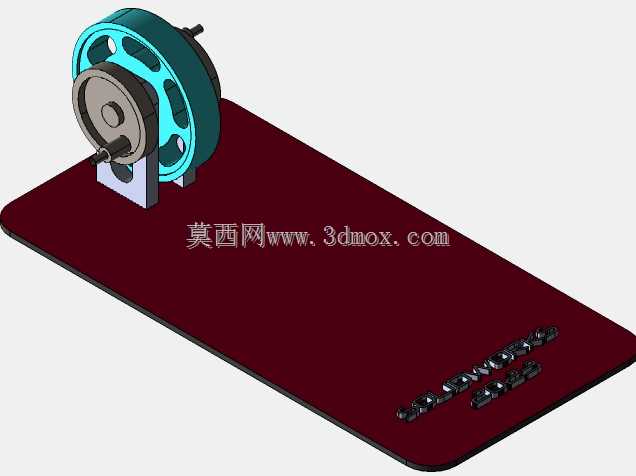

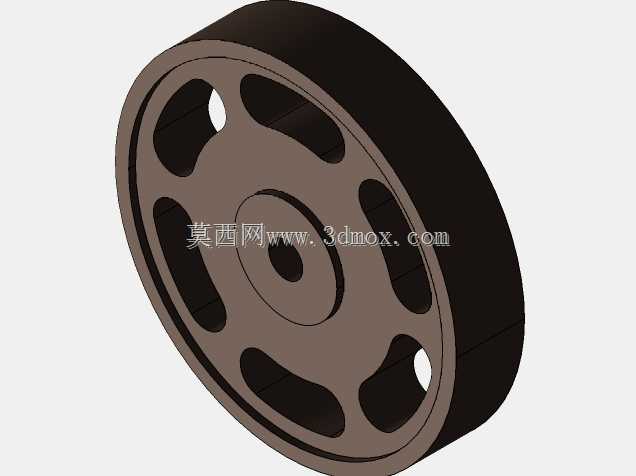

　　从布局上看，机构左侧为大直径带轮组件，带轮通过支架抬高，使带传动中心高与后方轴承座保持一致。大带轮外侧设置轮缘和减重孔，既保留足够的包络强度，也降低回转件惯量；小带轮与输入侧相连，两轮之间通过长跨距皮带连接。这种布置的好处是可以在不改变电机位置的情况下，通过更换不同直径带轮调整输出转速，同时皮带本身具备缓冲吸振能力，能够减弱搅拌负载波动对动力端的冲击。

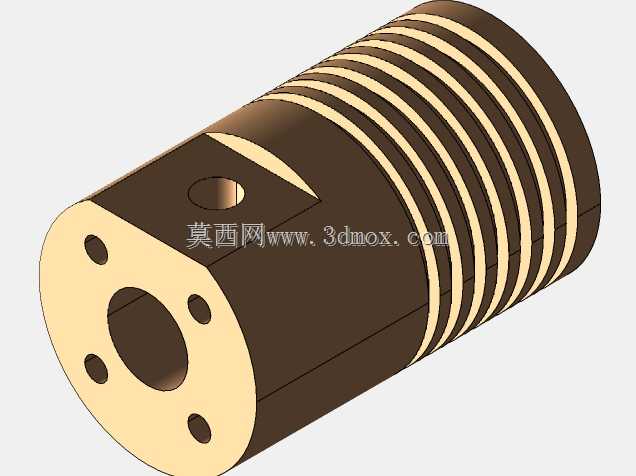

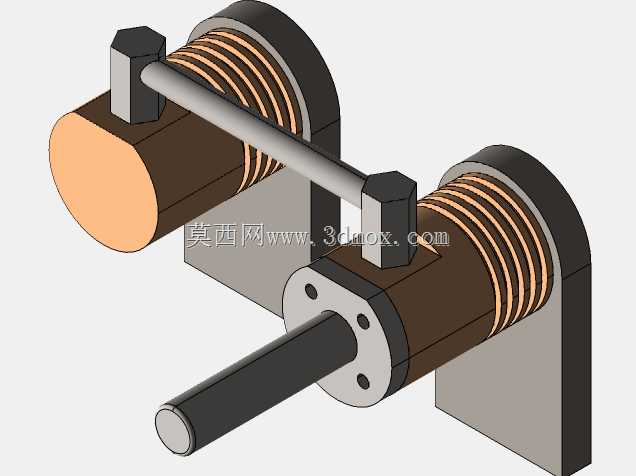

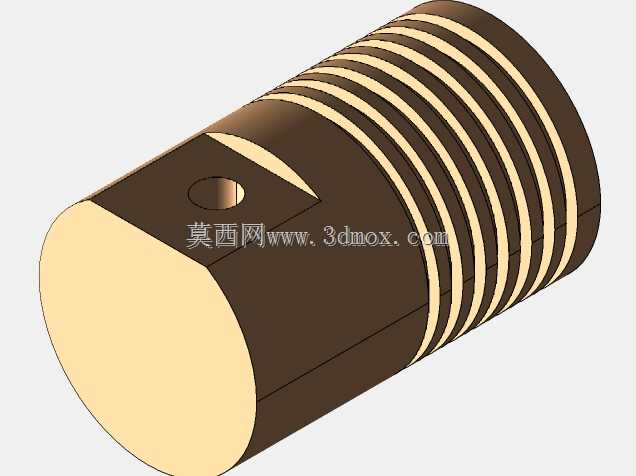

　　中部和右侧设置两组近似对称的支撑单元，每个单元由立式支座、横向穿装的轴件、轴套以及端部限位结构组成。轴件从支座中心穿过，外侧伸出段用于安装搅拌执行件，内侧则与传动或联动结构衔接。支座底部直接贴合基板，通过紧固件锁定位置，保证两根工作轴的平行度和中心距。对于搅拌类设备而言，轴系平行度直接影响皮带跑偏、轴承发热和密封件磨损，因此在建模时需要重点控制支座底面、轴承孔中心线以及基板安装面之间的几何关系。

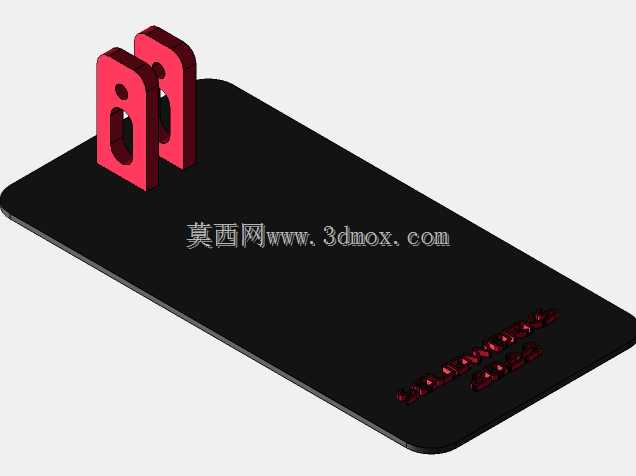

　　基板采用整块平板形式，承载面颜色与机构零件形成明显区分，便于在三维环境中识别安装基准。板上预留了各支架、带轮座和工作组件的固定位置，边缘留有装配操作空间。实际选型时，基板厚度应结合轴系跨距、皮带张紧力和搅拌时产生的倾覆力矩确定；若设备长期承受偏载，可在支座下方增加定位销或加强筋，以减少紧固件受剪后的位移。

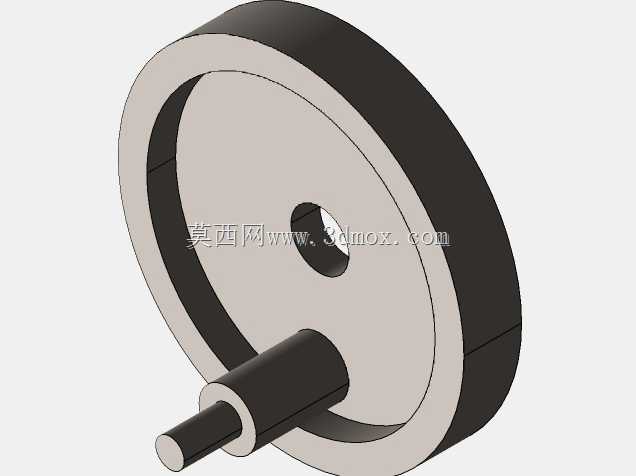

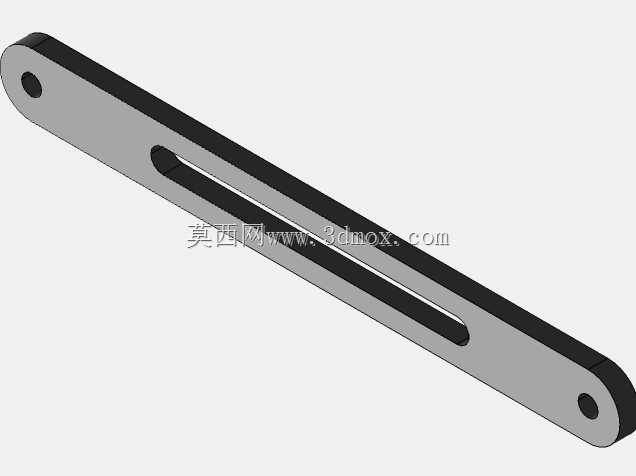

　　带轮区域的设计思路偏向开放维护型。大带轮通过独立支架固定在底板上，支架具有三角形支撑轮廓，能够承受皮带张紧时产生的径向力。带轮与轴之间采用轮毂连接，端面设置紧固位置，方便拆装。皮带走向沿设备长度方向布置，使整体结构呈长条状，便于嵌入台面或机架内部。若用于教学或样机展示，开放结构还能直观呈现带传动、回转支承和轴端输出之间的运动关系。

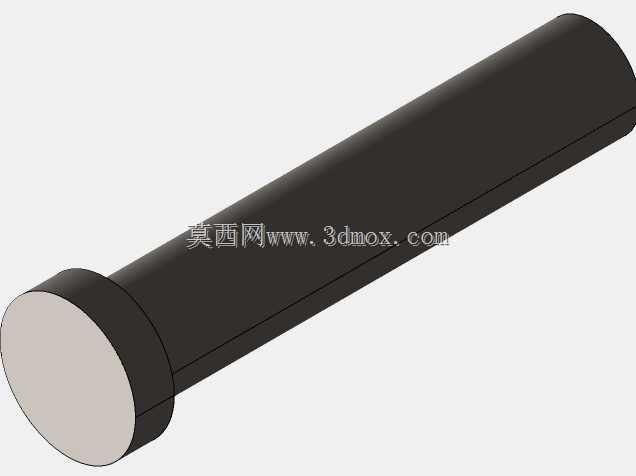

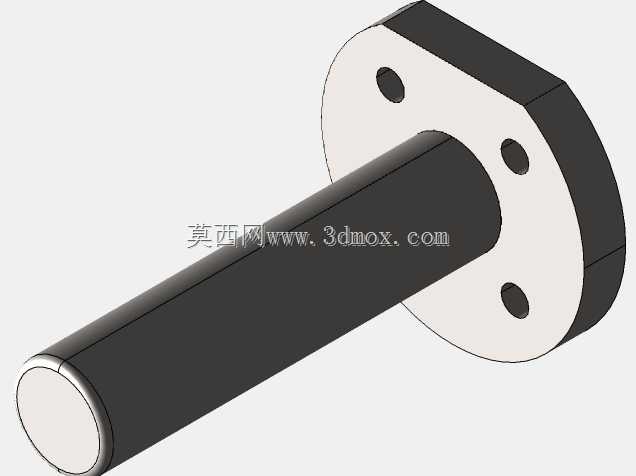

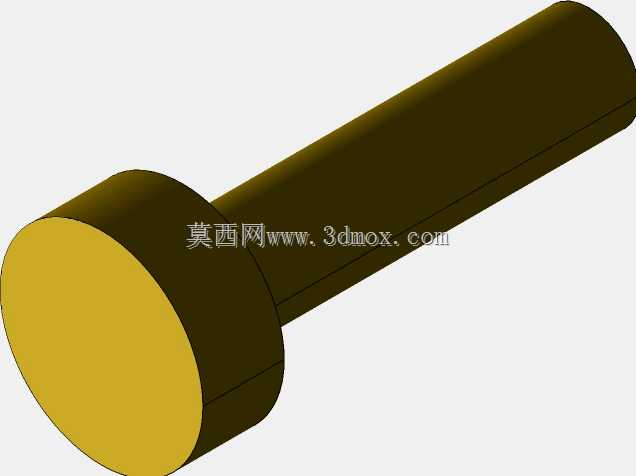

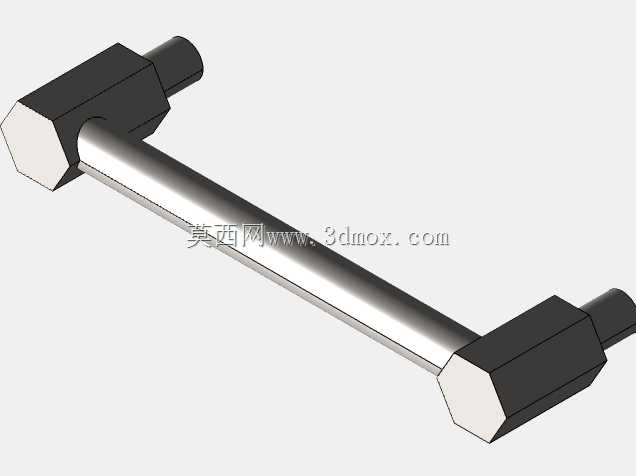

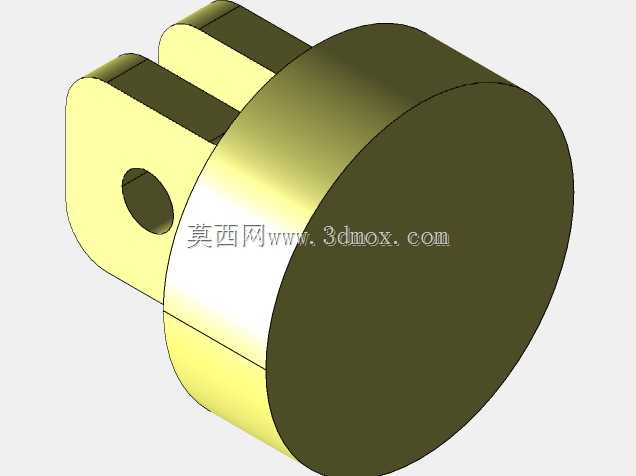

　　两组工作轴的支撑结构强调简单可靠。轴外圆与支座孔之间通过衬套或轴承类零件形成旋转配合，端部配有挡块或压盖，防止轴向窜动。轴的伸出端为圆柱形安装界面，可根据工艺需要连接桨叶、套筒、滚轮或夹具。由于搅拌工况常存在物料阻力变化，轴端设计不宜过度悬臂；当搅拌桨直径较大或物料黏度较高时，应缩短悬伸长度，或在外侧增加中间支承，以降低轴的弯曲变形。

　　在安装边界方面，该机构的最大外轮廓主要由大带轮直径、基板长度和轴端伸出长度决定。高度方向的最高点位于带轮顶部，宽度方向则受带轮护罩和右侧轴端伸出量影响。布置到整机中时，需要在大带轮外侧保留皮带装拆空间，在两轴端部保留桨叶安装和维护空间，在基板四周预留紧固件操作位置。若增加安全护罩，护罩内壁与带轮、皮带之间应保持足够间隙，避免运行摩擦，同时护罩应做成可拆形式，便于更换皮带。

　　工程建模时，可将结构拆分为基板、带轮支架、大小带轮、传动皮带、轴承支座、主轴、轴套、端盖和紧固件等模块。带轮部分需保证轮槽截面、皮带中心距和张紧调节量一致；轴系部分需保证同轴孔、轴肩、端面固定位和伸出长度符合装配逻辑。对于运动验证，可先检查带轮与皮带的包角，再核对两工作轴的转向和转速关系，最后检查轴端刀具或桨叶在最大回转范围内是否与基板、护罩及机架发生干涉。

　　该结构并不追求复杂自动化，而是突出机械传动的直观性和维护便利性。它适用于负载不大、转速不高、需要稳定连续回转的搅拌场景，也可作为机械设计课程中带传动、轴系支承和底板集成布局的参考样例。后续若进入详细设计，可在此基础上补充轴承选型、密封方式、张紧调节结构、护罩安全联锁以及轴端搅拌桨形式，使概念模型进一步转化为可加工、可装配、可调试的实际设备。
