过氧化氢双储瓶集成动力供给机组

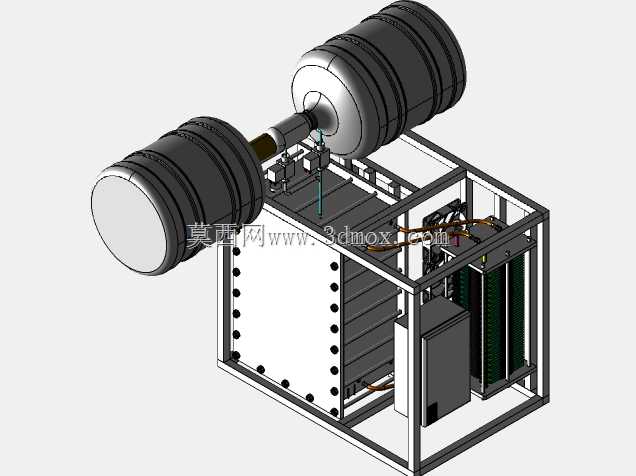

　　这套集成式动力供给机组的三维结构，核心围绕过氧化氢介质的存储、管路输送与动力调控展开，整体采用框架式集成布局，将两个卧式承压储瓶、动力执行组件、电气控制柜体全部整合在同一钢制焊接机架内部，在化工现场配套、特种动力试验台、小型工业制程供料工位中都能直接落地使用。从现场安装边界来看，整套机组的机架采用方管拼焊成型，底部预留整排地脚安装孔，机架正面覆盖整块带密封压点的防护面板，面板通过周圈均布的紧固件与框架锁紧，既可以阻挡车间粉尘溅入内部管路，也能在介质出现微量渗漏时起到围挡防护作用。机架内部的空间做了明确分区：上层靠近储瓶接口的区域布置管路阀组与动力泵体，中层分层排布走线槽与散热风道，下层侧置独立电气柜，柜内预留驱动器、

　　电源模块与接线端子排的安装位，强弱电走线完全分隔，避免动力线路的电磁干扰影响控制信号稳定性。两个大容量卧式储瓶通过端部的连接法兰固定在机架顶部的支撑鞍座上，鞍座与瓶身接触位置加装弧形减震垫，既可以抵消设备运行时的管路振动，也能避免硬接触划伤储瓶外表面。储瓶的轴向伸出长度超出机架主体轮廓，在做车间布局规划时，需要在机组左右两侧预留足够的操作与维护空间，方便后续对瓶体进行拆装、检测与介质充装作业，储瓶朝向机架内侧的一端通过硬管与下方的阀组连通，管路上配套设置截止阀、流量调节件与压力检测点位，所有管路的走向都沿机架横梁排布，通过管卡固定，避免悬空管路在介质输送过程中产生颤振。设备的实际用途是完成过氧化氢介质的稳定存储与定量输送，

　　可配套在需要氧化剂供给的特种制程工位，也可作为小型试验台的介质供给单元使用，双储瓶的配置既可以实现单瓶轮换充装不停机作业，也能在大流量供给工况下双瓶同时输出，满足不同制程的流量需求。设计过程中首先考虑的是介质适配性，所有与介质接触的管路、阀件、泵腔都选用兼容过氧化氢材质的构件，避免普通金属材质引发介质分解风险；其次是运维便利性，机架的正面面板、侧部护板都采用可拆卸结构，拆开后可以直接触达内部所有管路接头与电气元件，日常巡检时不用整体拆解设备，储瓶的充装口、排污口都布置在靠近外侧的位置，操作人员站在机组侧面就可以完成操作。机架顶部的阀组区域预留了传感器安装位，可根据现场需求加装压力变送器、温度探头与泄漏检测元件，

　　检测线缆直接沿机架内侧的走线槽接入下方电气柜，柜体的通风面开设散热格栅，保证内部电气元件运行时的热量可以自然散出，柜体底部预留电缆进线孔，现场布线时可以直接从地沟穿管接入。整套设备的重心经过布局优化，重量较大的储瓶布置在机架上部靠支撑点位置，电气柜与厚重构件布置在机架下层，整机落地后稳定性充足，不需要额外加装复杂的固定结构即可满足运行要求，管路的连接点位全部预留操作空间，扳手可以直接伸入完成接头紧固，不会出现构件干涉无法拆装的问题。在三维建模过程中，所有构件的装配关系都按照实际装配逻辑搭建，储瓶与鞍座的配合间隙、管路法兰的对接位置、面板紧固件的排布间距都完全符合工程出图要求，结构设计人员可以直接基于该模型拆分零件图、统计物料清单，也可以在模型基础上根据不同工位的流量需求调整储瓶容积、更换不同功率的动力泵组，快速衍生出适配不同场景的定制化机型，现场安装时只需对齐地脚孔位、连接进出管路与供电线路即可投入使用，不需要额外做复杂的现场拼装调整。
