钣金设备防护外壳支架总成

项目分类:CA6140 发布时间:2023-09-20 ID:712189
  • 钣金设备防护外壳支架总成
  • 钣金设备防护外壳支架总成
  • 钣金设备防护外壳支架总成
  • 钣金设备防护外壳支架总成
  • 钣金设备防护外壳支架总成

  这套钣金壳体结构在车间现场的适配场景很明确,主要给小型工业控制单元、台式检测仪器、嵌入式工控主机或者桌面型电气模组做外部承载与防护,整套件不是单一平板折弯件,而是由上盖、下箱体、侧封板、内部安装支架和紧固点位组合而成,装配完成后形成封闭的矩形容纳空间,把内部电路板、电源模块、接线端子或者小型传动组件完全包覆在内。现场布线时,壳体侧边预留的装配缝隙可以对应走线槽位置,检修人员松开侧面螺钉就能拆分上下两层壳体,不用整体把设备从台面上拆下,日常清灰、端子紧固和模块更换的操作路径很短。

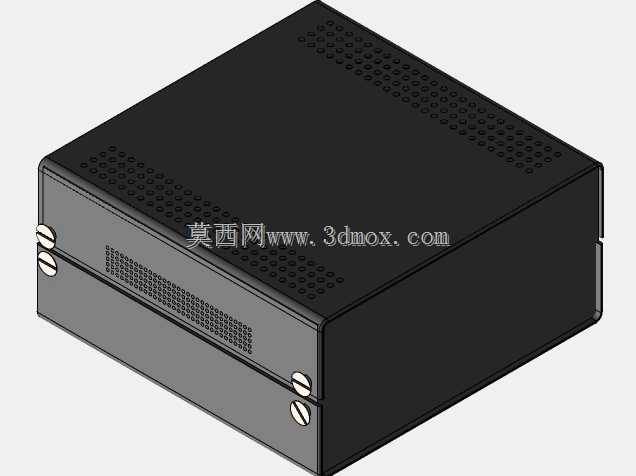

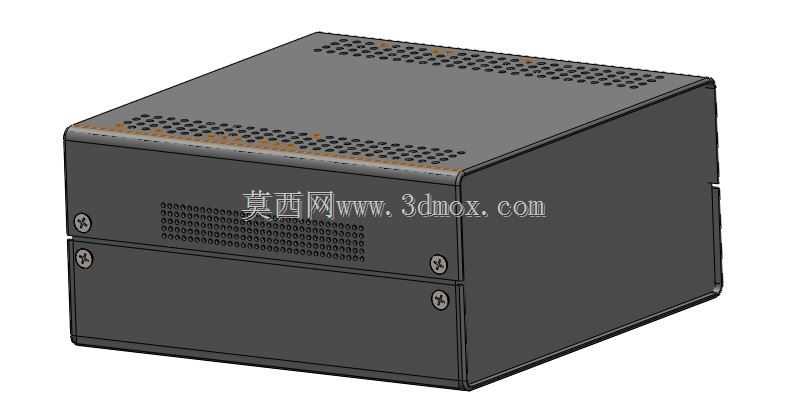

  从结构设计思路来看,整套外壳优先采用薄钢板折弯成型,板材边缘全部做折边处理,既提升单板的抗弯刚度,也避免裸边划伤装配人员。顶面和正面都排布了阵列式散热通孔,孔位没有集中在单一区域,而是顺着内部发热元件的大致分布铺开,热空气上升时可以从顶面孔群直接排出,正面孔群则辅助形成横向对流,即使设备长时间连续运行,壳内积热也能通过自然对流散出,不需要额外加装风机也能满足低功耗工控单元的散热要求。侧面的螺钉点位分布在上下壳体对接的边角位置,锁紧后折边互相贴合,箱体受侧向挤压时不会出现板面鼓胀或者对接边错位。

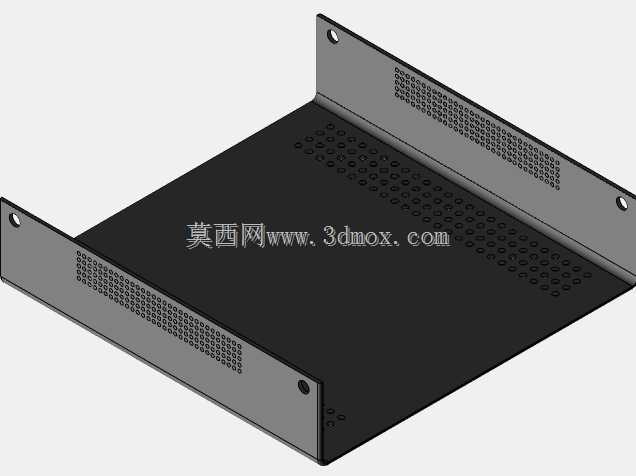

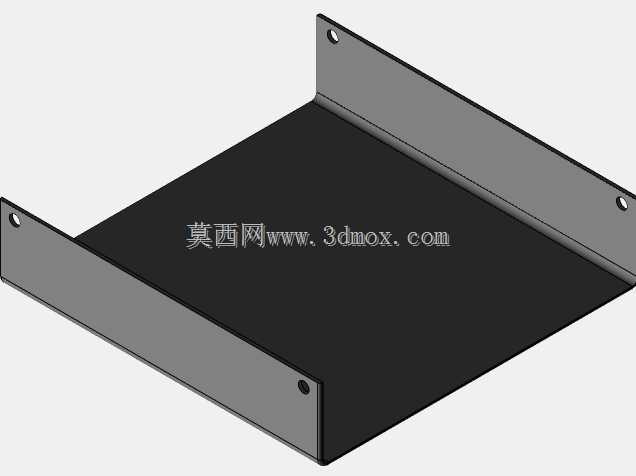

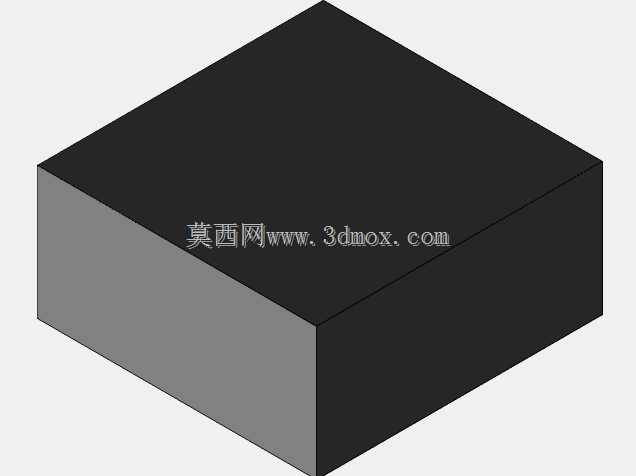

  内部支架的设计完全贴合壳体安装边界,支架的折弯边直接搭在箱体预设的凸台上,不需要额外焊接支撑柱,装配时先把内部功能元件固定在支架上,再整体推入壳体内锁附,生产线组装时可以分模块作业:先在预装工位完成支架上元件的锁付、接线,再统一完成外壳扣合,工序节拍更容易控制。壳体的外形为规整长方体,底部平面完整贴合安装台面,既可以直接放置在工作台表面使用,也能在底部预留孔位锁附到设备机架的安装板上,适配台式摆放和机架内嵌两种安装方式。

  安装边界方面,整套壳体的外轮廓没有外凸的管线或者异形结构,周边只需要预留出接线插拔和散热通风的间隙,顶面不能堆放杂物遮挡散热孔,正面孔群前方也不要紧贴其他设备封堵气流通路。钣金折弯的圆角位置做了等间隙控制,上下盖合后拼缝均匀,既不会出现间隙过大导致防护等级不足,也不会因为折边公差过紧出现装配卡死。针对工业现场常见的磕碰场景,壳体的边角位置通过折边形成双层板结构,受撞击时首先由折边吸能,不容易出现板面凹陷变形。壳体表面做哑光喷塑处理,在车间环境下不容易残留指纹和油污,擦拭维护时用普通抹布就能清理表面浮尘。

  实际选型对接时,这套壳体的内部容纳空间可以根据内置元件的高度调整支架层级,当前两层分隔的结构正好把发热较大的模块和接线区域分开,减少热源对敏感元件的热辐射。所有螺钉孔位都做了对位沉台设计,锁附后螺钉头不高出壳体外表面,设备并排摆放时不会互相刮蹭表面。整套结构没有复杂的冲压异形件,普通钣金车间通过激光下料、数控折弯、点焊和喷塑工序就能完成加工,加工成本可控,后期如果需要调整外形尺寸,只需要修改折弯展开尺寸和孔位坐标,不需要重新开发复杂模具,非常适配中小批量工业设备的定制化外壳需求。
