车间设备安全隔离防护围栏结构

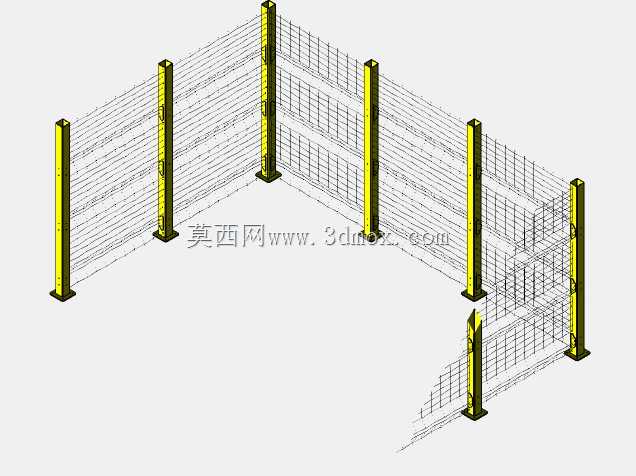

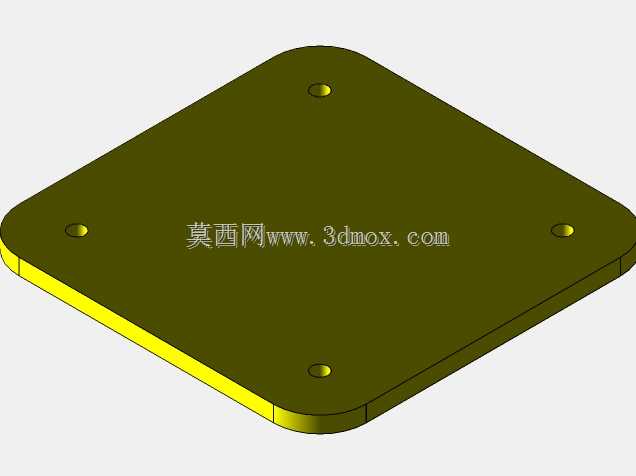

　　这套隔离防护结构主要面向生产车间内部的危险源隔离需求，常见于自动化产线、机器人工作站、冲压设备周边、物流通道分界以及机床加工区域。现场布置时，围栏并不承担承重或设备安装功能，核心作用是把人员活动区与设备运行区在物理空间上明确分开，避免操作人员误入运动部件行程范围，同时也能阻挡加工飞溅物、工件脱落或搬运过程中的意外冲撞。从结构组成看，整套围栏由立式支撑立柱、网状防护面板、底部固定座以及相邻网片之间的连接节点构成。立柱采用醒目的黄色涂装，这一颜色选择并非单纯外观处理，而是符合车间安全警示习惯，使边界在复杂设备环境中更容易被识别。立柱截面方向承担风载、人员倚靠以及轻微碰撞产生的侧向力，底部通过地脚固定方式与车间地坪连接，

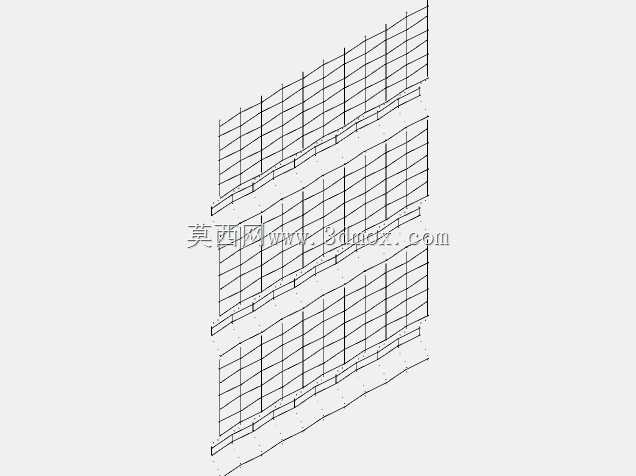

　　固定点需要根据现场地面条件选择膨胀螺栓或化学锚栓；若布置在环氧地坪区域，应核对地坪厚度及下方混凝土强度，避免固定点落在找平层或空鼓区域。网状面板是主要隔离部分，网孔尺寸需要兼顾两个方面：一方面保证视线通透，操作人员在围栏外能够观察内部设备运行状态，减少完全封闭带来的监控盲区；另一方面网孔不能过大，以防止手指、工具穿过网面触及危险区域。网片四周通过边框加强，边框与立柱之间采用可拆卸连接件固定，这种方式给后期维护留出便利——当内部设备需要吊装、大型夹具更换或机器人本体检修时，可以局部拆除对应区段的网片，而不必整体挪动围栏。设计这类防护边界时，首先要依据内部设备的运动包络确定退让距离。以机器人工作站为例，

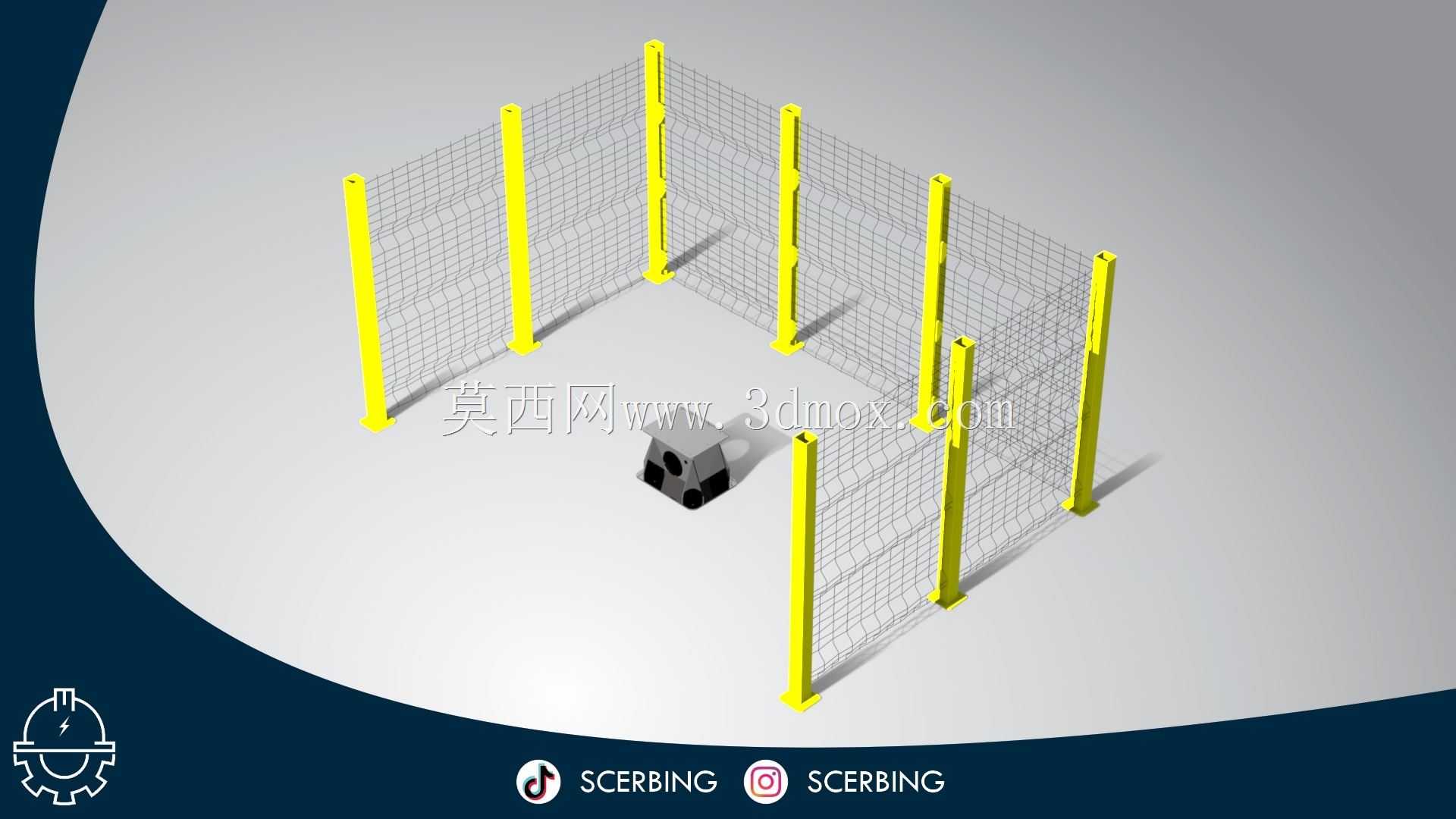

　　围栏内表面不能紧贴机器人最大臂展位置，应保留安全距离，防止机械臂带着工件运动时撞击网面；若设备存在高速运动或喷溅风险，还需在高度方向加强防护，围栏高度通常要覆盖人员站立时可触及的范围，避免跨越或伸手越过顶部。模型中围合出的多段折线布局，适合沿设备外形或车间柱网灵活排布，转角位置通过立柱实现两个方向网片的衔接，整体形成连续封闭区域。开口位置则需根据工艺需求配置安全门，门体应与设备控制系统联锁，门开启时设备运行信号被切断，这是自动化现场常用的安全逻辑。安装边界方面，立柱排布要避开地面预埋管线、检修盖板和叉车转弯半径，底部固定座不得影响地漏或线槽。围栏沿通道一侧布置时，还应核对搬运车辆宽度，不能因为隔离区侵占物流通道而造成次生风险。

　　网片与立柱的连接孔位在建模时按系列化间距处理，便于根据现场实际裁切或调整高度；立柱顶部和底端均做封堵，防止积液与杂物进入。对于需要频繁调整产线布局的车间，这种螺栓连接的围栏比焊接固定式防护更具复用性，搬迁后可重新组合成不同长度的隔离段。结构校核重点不在静强度极限，而在日常侧向倚靠、搬运剐蹭和机器人误碰后的变形可控性：立柱应保持稳定不倾覆，网面允许局部变形但不应脱开，连接节点不能出现脆性断裂。若现场存在焊接弧光、激光辐射或切削液飞溅，可在网片基础上加装挡板、遮光板或透明防护板，模型的立柱与边框连接方式也为这类附加件预留了安装思路。整体来看，该结构把安全警示、空间分隔、可视观察和快速拆装结合在一起，适用于机床加工单元周边的危险区界定，也可作为厂区人车分流、设备保护区和仓储作业区的边界设施。
