CA6140车床开合螺母操作手柄机构

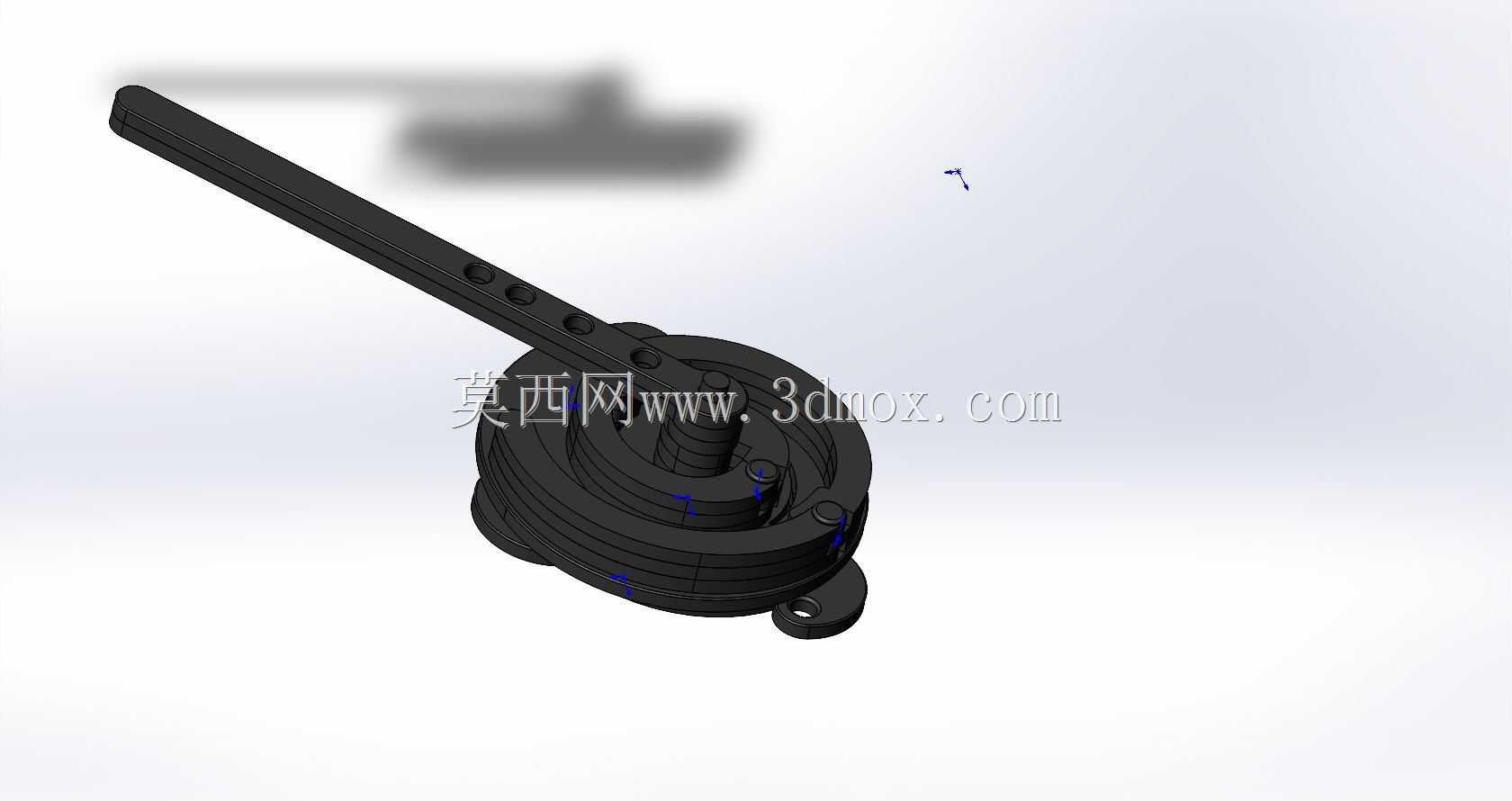

　　这套开合螺母操纵机构是普通卧式车床进给传动链里非常典型的手动控制部件，核心作用是在车削螺纹工序中接通或断开丝杠与溜板箱之间的运动传递。现场操作时，工人扳动长手柄，通过盘体内部的圆柱凸轮槽驱动上下两半螺母合拢或张开：合拢时螺母抱紧丝杠，将丝杠的旋转运动转化为溜板沿床身的精确纵向进给，保证螺纹螺距；张开时螺母脱离丝杠，溜板可由光杠传动或手动快速移动，避免丝杠长期磨损。整个机构在三维建模时按照盘座、凸轮盘、操纵手柄、开合半螺母、导向销、压紧螺钉和定位轴的装配关系逐层搭建，盘体上的两条曲线槽是设计重点，槽道中心线需要对应半螺母尾部圆柱销的运动轨迹，保证手柄在约60度转角范围内，两半螺母沿燕尾导轨同步对称闭合，闭合终点留有合适的背隙调整量，

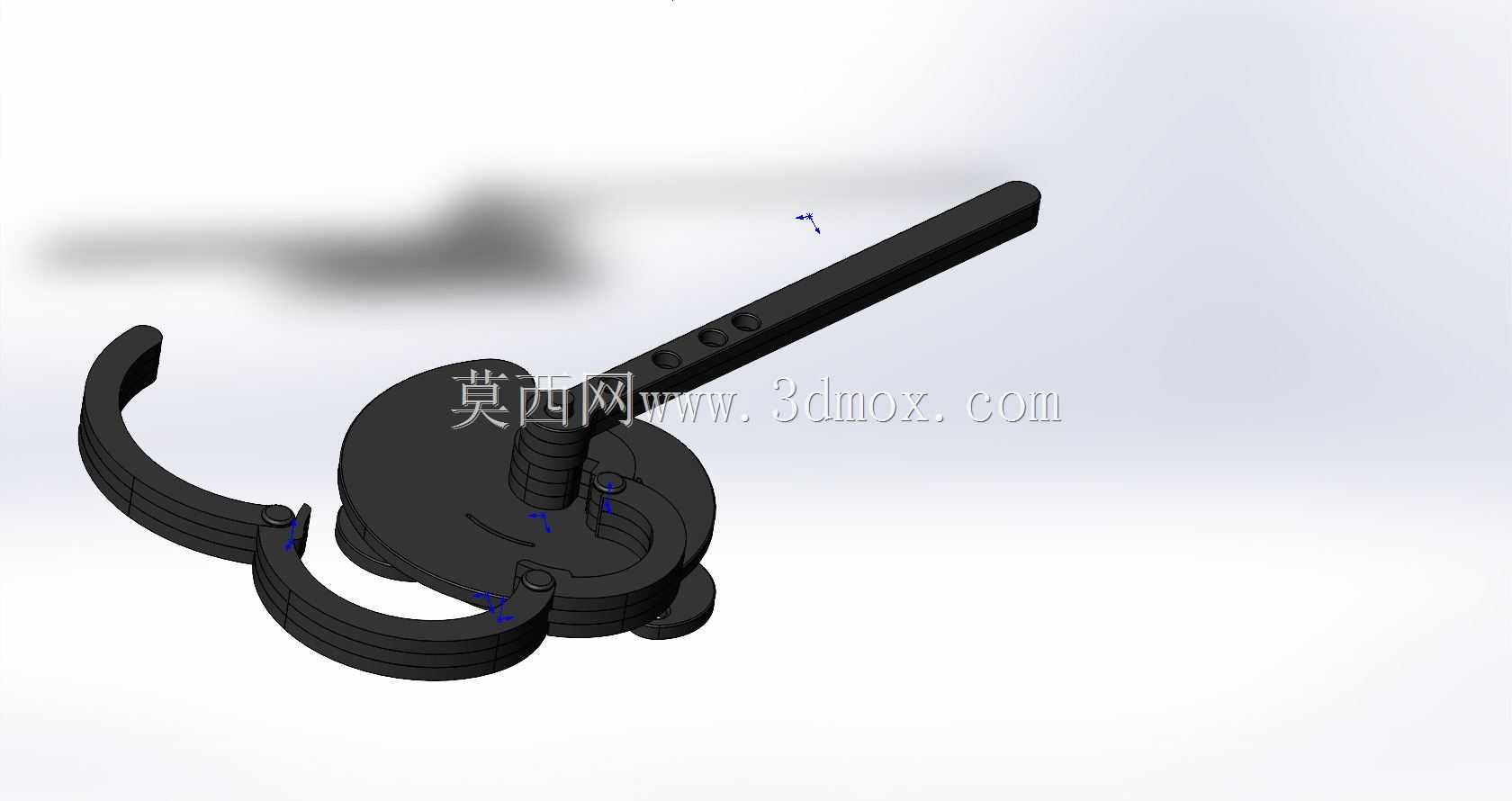

　　既不能因间隙过大造成螺纹乱牙，也不能因过盈抱紧导致丝杠转动卡滞。手柄杆采用细长扁钢形态，端部延伸出盘座外侧足够长度，利用杠杆原理降低操作力矩，杆身加工有多个定位孔，可根据溜板箱外壁安装空间调整手柄球或握套位置；盘座底部的同轴凸台用于嵌入溜板箱箱体的安装孔，端面法兰通过螺钉固定在箱体壁面，安装边界需要保证盘体凸轮槽与箱体内半螺母滑块的同轴度，凸台外径与箱体孔采用小间隙配合，法兰端面贴合箱体后控制轴向窜动。两半螺母的夹持圆弧内径与车床丝杠螺纹外径匹配，螺母基体侧面加工导向直边，嵌入溜板箱的导轨槽内，只能沿垂直丝杠轴线方向平移，无法随凸轮转动；圆柱销一端压入半螺母本体，另一端伸入凸轮曲线槽，槽壁在手柄转动时推动销子完成开合动作。

　　工程应用中这套机构直接决定螺纹加工的操作手感与传动精度，建模时需要校验手柄全行程中销与槽的接触应力、螺母闭合后螺纹牙型的对中状态，以及手柄抬起、压下两个极限位置与溜板箱外部手轮、手柄的操作干涉距离；盘座法兰的螺钉孔位置要适配箱体已有螺纹孔，凸台伸入箱体的长度不能触碰内部传动轴，手柄在最大张开角度下不能与溜板箱外侧的快速移动按钮、刻度环发生碰撞。长期车间使用场景下，凸轮槽与销子属于频繁摩擦副，螺母螺纹段会因正常磨损出现间隙，结构上预留了开合导向镶条和销钉位置调整空间，维修时可通过修刮导向面、更换半螺母恢复啮合精度，整套模型完整还原了手动操纵、凸轮换向、螺母抱合丝杠的机械逻辑，可用于车床溜板箱结构教学、备件测绘复刻以及机床改造时的操作机构布局参考。
