CA6140车床立式安装直角折弯钣金支座

　　这套钣金折弯支座的结构围绕CA6140普通车床改造场景展开，属于机床侧装功能部件的承载连接件，在实际车间改造里常用来承托小型行程开关组、润滑管路分油块、气动阀岛或者外置编码器支架。零件采用L型双垂直板面布局，水平底板承担主要承载与定位功能，竖直立板负责侧向元件固定，两个板面通过一体折弯成型，不存在拼接焊缝，从根源上避免焊接变形带来的安装面平面度误差。

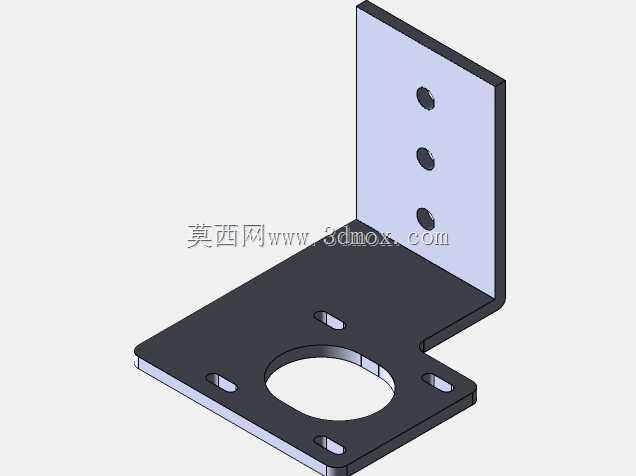

　　从安装边界来看，水平底板轮廓为带局部切角的异形平板，板面中心开设大直径圆形避让孔，该孔位主要对应车床溜板箱侧伸出的轴端、油管接头或者调节螺杆，避免支座安装后与机床原有运动部件发生干涉；大圆周边沿均匀分布四个长圆腰型孔，腰孔的长度方向预留了调节余量，装配时可以先松掉固定螺栓，沿腰孔方向微调支座整体位置，待被支撑元件的同轴度或者行程间隙校准完成后再锁紧紧固件，这种设计在机床现场修配时非常实用，不需要二次扩孔就能补偿床身安装面的加工误差。竖直立板沿高度方向等距布置三个圆形通孔，孔位间距按照常用低压电气元件、小型安装板的孔距规格设定，可直接固定按钮盒、接线端子排或者传感器安装架，立板的折弯边保留了足够的翻边高度，板面在承受侧向载荷时不会出现明显翘曲。

　　设计思路上优先兼顾了钣金加工工艺性，整个零件仅需一次激光下料、一次直角折弯即可完成主体成型，所有孔位均在平板展开状态下一次性冲压或激光切割完成，折弯后不需要二次铣削加工，制造成本低、生产周期短，非常适合单机改造的小批量备件需求。板材厚度选取匹配普通车床辅件的承载量级，既不会因板厚过大造成折弯难度上升、材料浪费，也不会因板厚不足导致支架在机床运行振动下出现共振松动。折弯内角预留了标准折弯半径，避免直角折弯处产生应力集中开裂，外边缘全部做去毛刺处理，防止车间装配人员布线时割伤线缆绝缘层。

　　实际装配时，水平底板贴合在车床中拖板侧方的预留安装平面或者床身辅助凸台上，四个腰型孔穿入内六角螺栓完成固定，底板的异形切角特意避开了床身原有的加强筋和凸出油嘴，不需要额外打磨支座本体就能适配安装面。竖直立板的安装面与底板保持严格90度垂直，装配后立板上固定的元件可以获得稳定的竖直基准，比如安装行程限位开关时，开关触头的触发方向可以精准对准溜板的移动轨迹，不会因支架倾斜出现触发打滑、信号漏检的问题。

　　在机床运维场景中，这类支架还常用来布设外置的冷却水管路分流阀，底板中心的大圆孔可以直接穿过主冷却管路，阀块固定在立板上后操作空间充足，开关阀门时不会与周边旋转工件发生干涉。和铸造式支架相比，钣金折弯件的自重更轻，附加在溜板上的额外负载极小，不会加重溜板导轨的磨损，长期运行后即便支架出现碰撞变形，也可以直接拆下手工校正或者快速更换，备件加工仅需数小时，完全适配机修车间的快速抢修需求。建模过程中所有孔位、折弯系数、展开尺寸都按照实际钣金加工参数设定，可直接导出展开图用于激光下料，结构细节充分考虑了机床现场的装配干涉、调节余量、振动耐受等实际工况，没有冗余的装饰结构，每一处开孔和折弯都服务于具体安装功能。
