Nema23规格步进电机结构三维建模

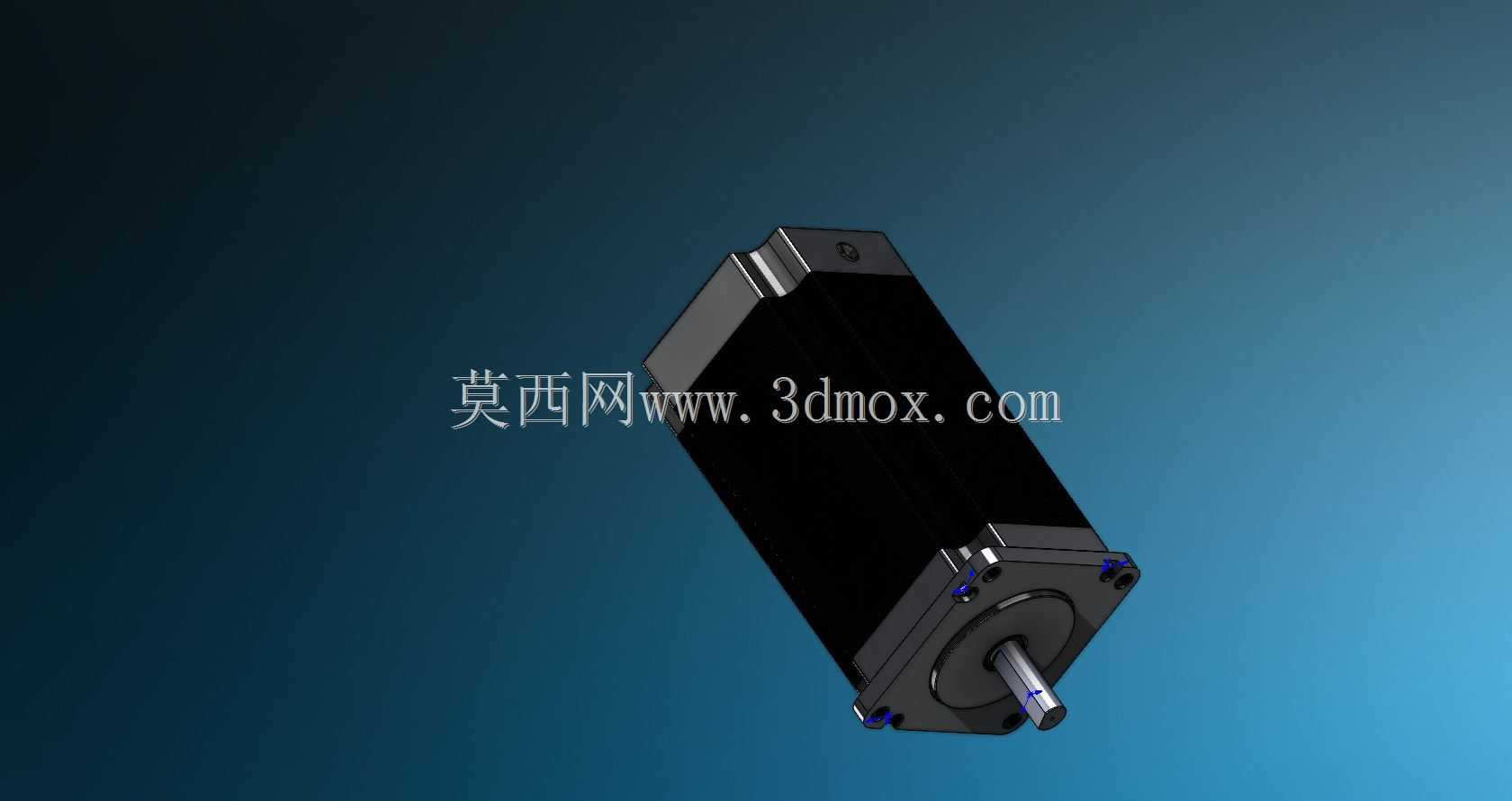

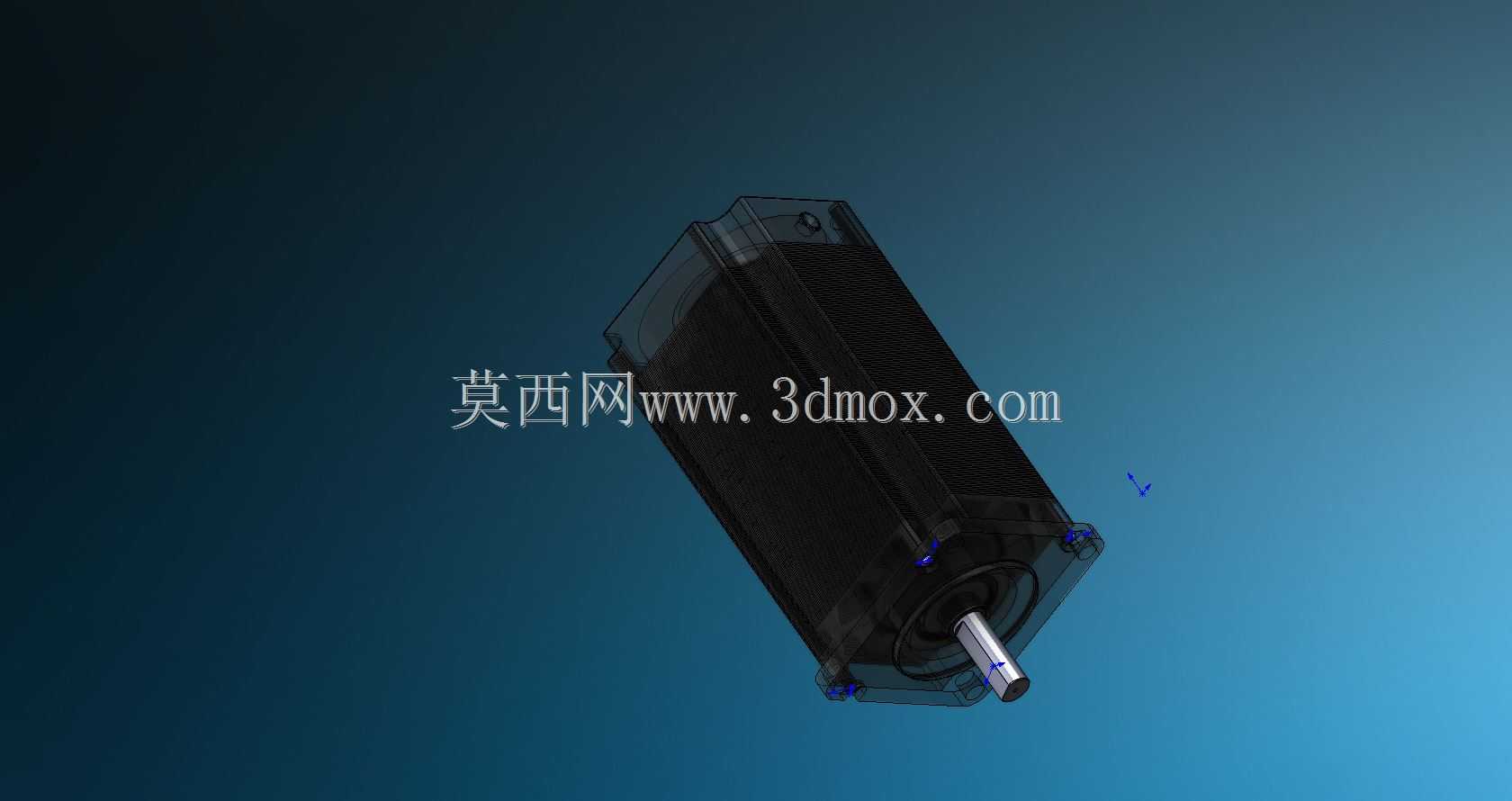

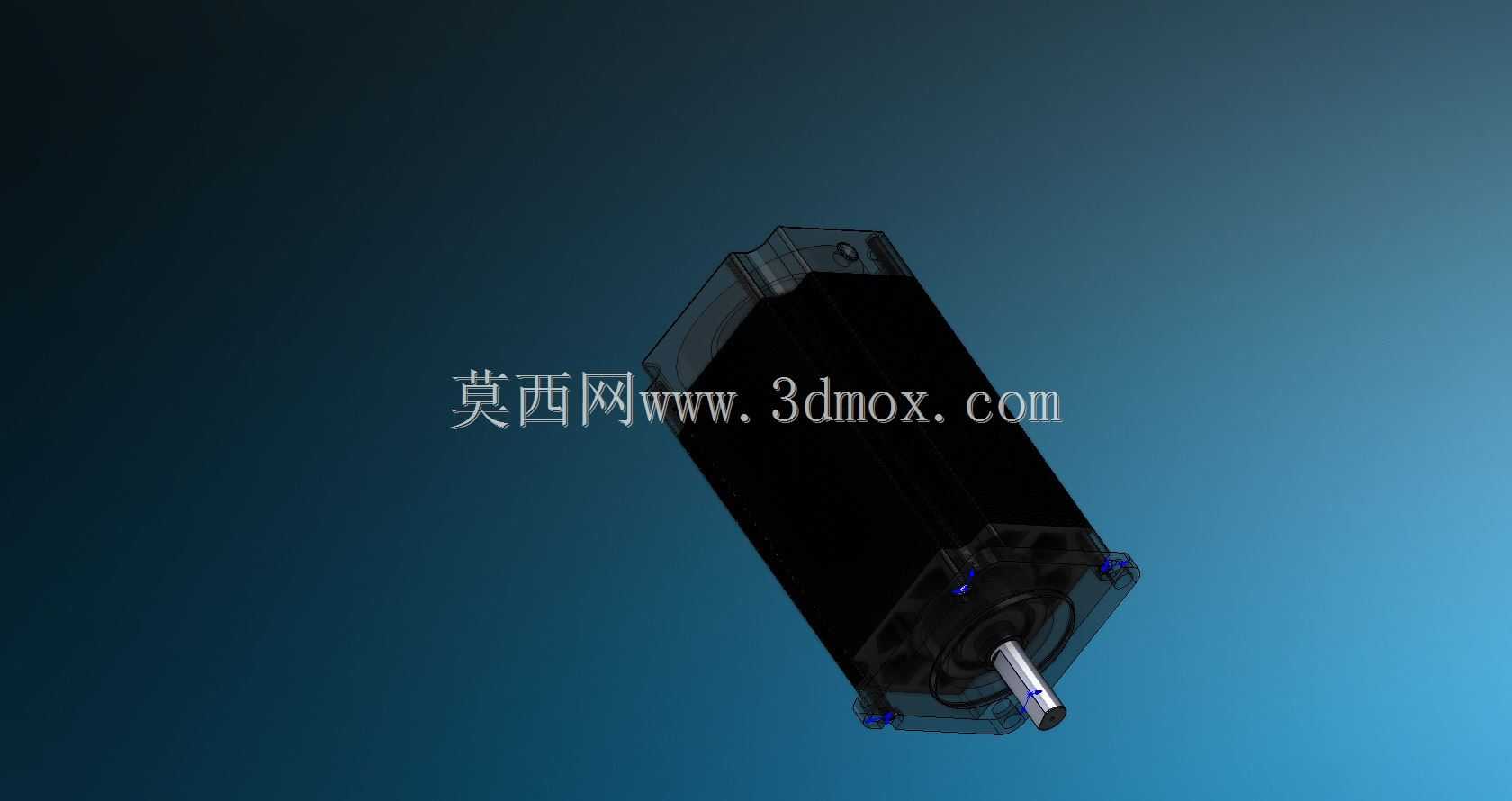

　　在中小型自动化设备的传动选型环节里，Nema23规格的步进电机一直是兼顾输出扭矩与安装空间的主流选择，这类电机常被用在数控雕铣设备的进给轴驱动、3D打印设备的运动轴动力输出、小型传送带的动力端配套，以及各类非标自动化工位的直线滑台驱动场景中，能在开环控制场景下提供稳定的角位移输出，满足多数中低速传动的精度需求。从结构设计来看，这款电机的建模完全还原了量产产品的实际装配关系，机身采用方形截面的壳体设计，端盖与壳体的连接螺栓孔位完全对齐实际安装基准，输出轴的轴径、键槽尺寸以及轴伸长度都严格遵循Nema23安装规范的通用尺寸，前端盖的安装孔采用标准的57mm孔距布局，能直接匹配市面通用的电机安装座、同步轮以及联轴器配件，

　　不需要额外做转接结构的适配。建模过程中特意还原了电机尾部的出线端结构、端盖处的密封槽细节，以及壳体表面的散热筋造型，这些细节不仅是外观层面的还原，更能帮助结构工程师在做整机布局时提前预判走线空间、散热间隙，避免实际装配时出现电机与周边结构件的干涉问题。做这类动力元件的三维建模时，最核心的是要把控安装边界的尺寸精度，比如电机机身的总长、输出轴的同轴度基准、安装法兰的端面跳动基准，这些参数直接决定了后续装配时电机与传动部件的对中精度，如果建模时尺寸出现偏差，很容易导致实际装配时联轴器偏心、同步轮传动抖动，甚至出现电机轴承受额外径向力缩短使用寿命的问题。从功能特性上看，这类57规格的步进电机能在低速段提供足够的保持扭矩，

　　不需要额外搭配减速箱就能直接驱动多数轻载直线运动机构，机身的方形结构也方便在设备框架上做侧面或端面的固定安装，相比圆形机身的电机，方形壳体的固定方式更灵活，也更容易在紧凑的设备内部做布局排布。建模时也还原了电机壳体的表面处理质感、端盖的倒角细节以及输出轴的装配台阶，能直接用于设备的整机渲染展示，也能导出工程图用于安装板的孔位加工参考，对于做非标设备方案设计的工程师来说，这类精准的动力元件模型能大幅缩短方案阶段的布局时间，不需要反复核对样本尺寸就能完成整体结构的排布，提前规避安装空间不足、孔位错位等常见的设计问题。
