便携三叶小型风力发电风机结构

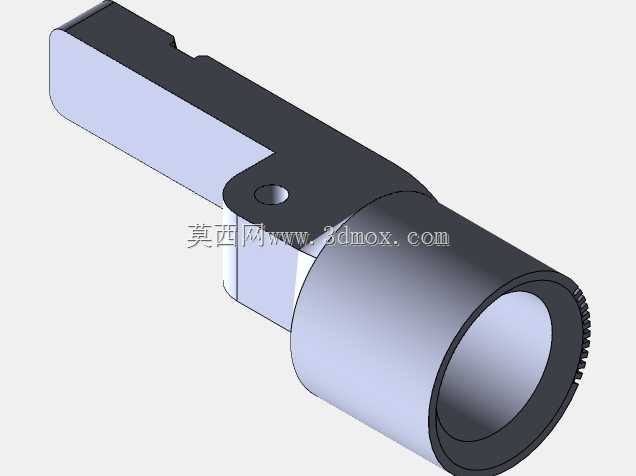

　　这套小型三叶风机结构面向低功率分布式取电、教学演示、户外临时供电以及小型机械传动验证场景，整体围绕轻量化、易拆装和直观传动展开。叶片采用三片等距布置的宽桨叶形式，桨叶平面面积较大，适合在较低风速下获得足够的启动转矩；叶尖到回转中心的半径控制在紧凑范围内，使整机能够放置在桌面、支架或便携箱体附近，不需要大型塔架基础。叶片根部通过独立夹座与中心轮毂连接，夹座方向保留桨距安装角度，装配时可按叶片标识统一周向位置，避免三片桨叶受力不均造成回转振动。

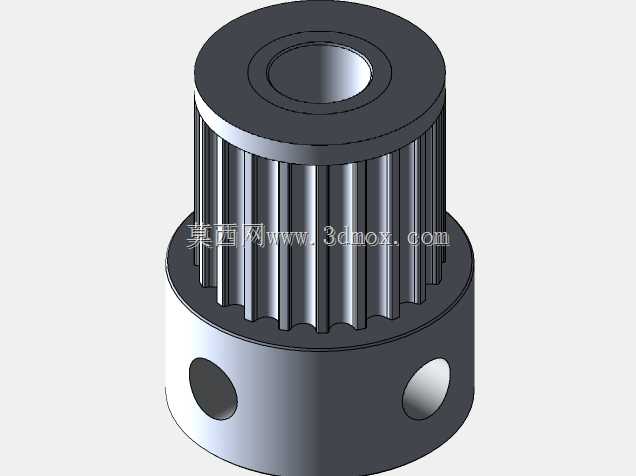

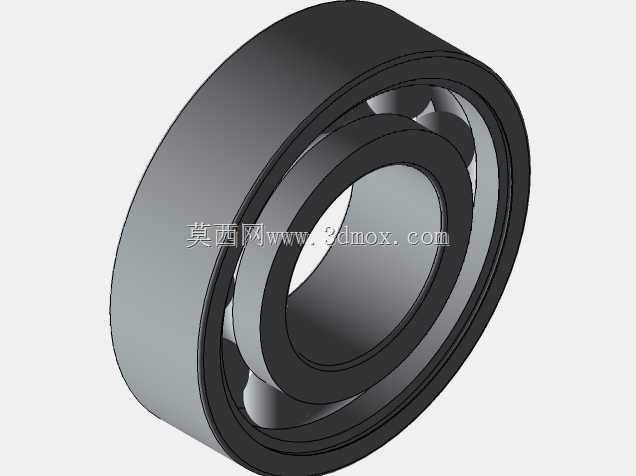

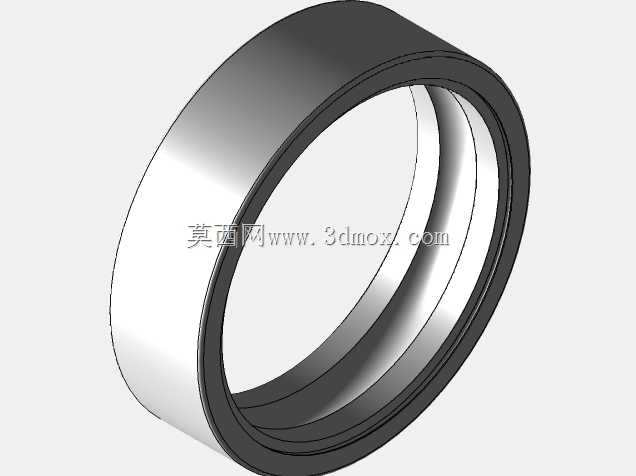

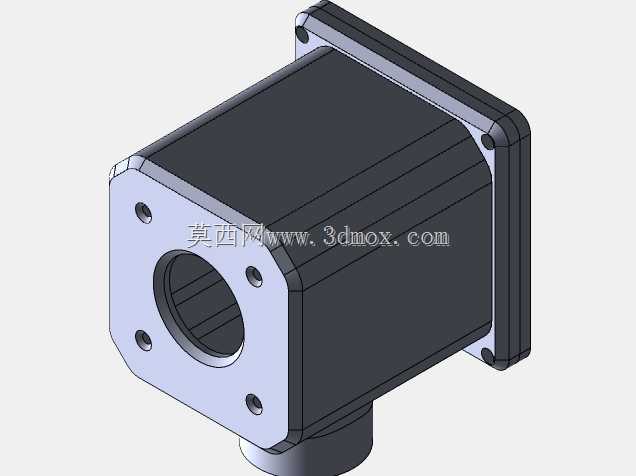

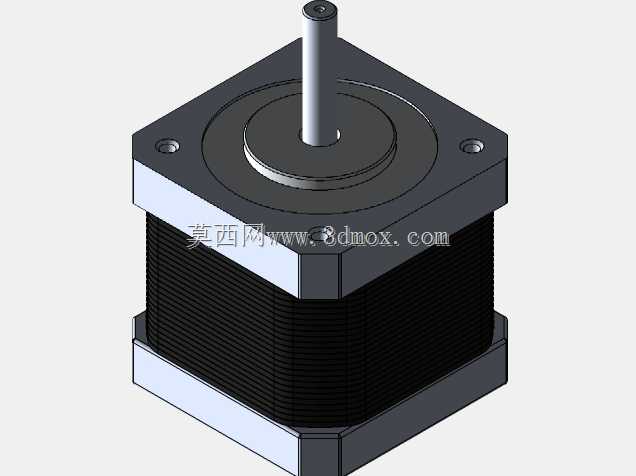

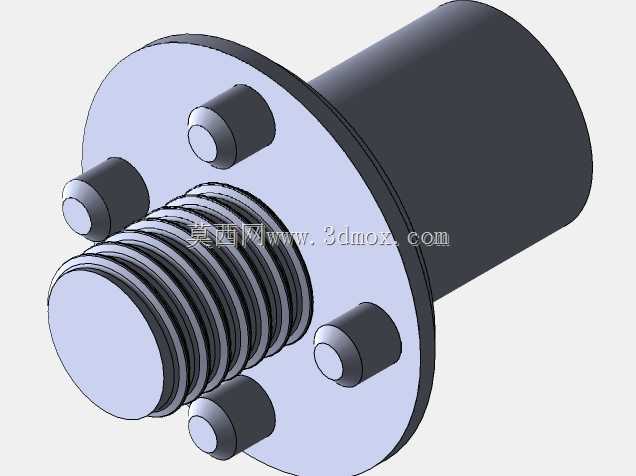

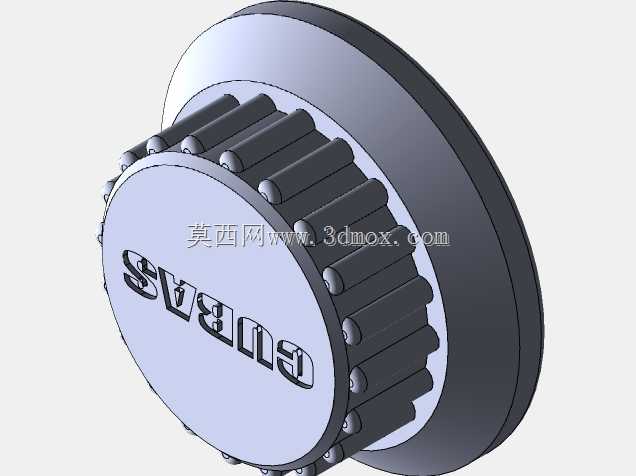

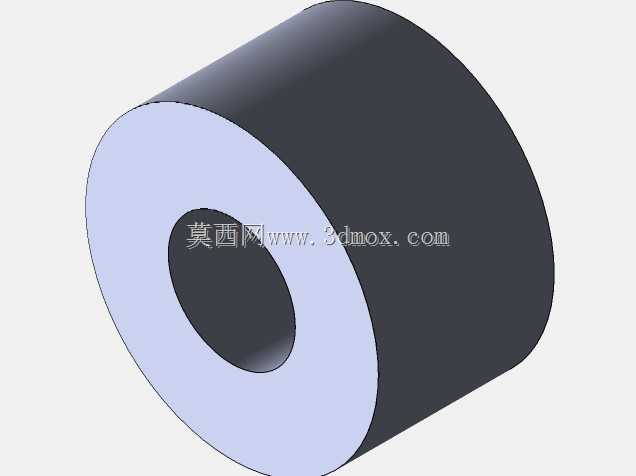

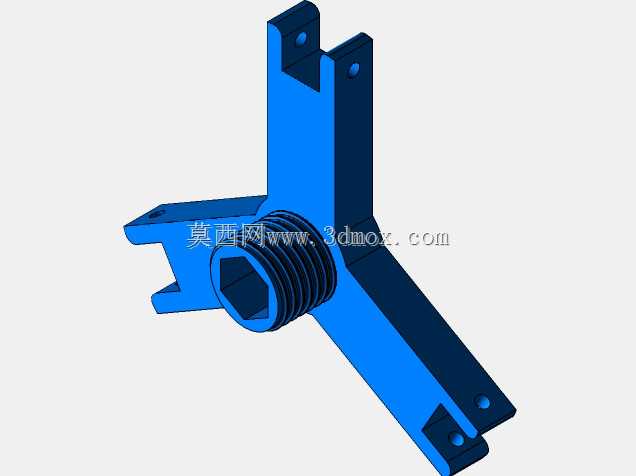

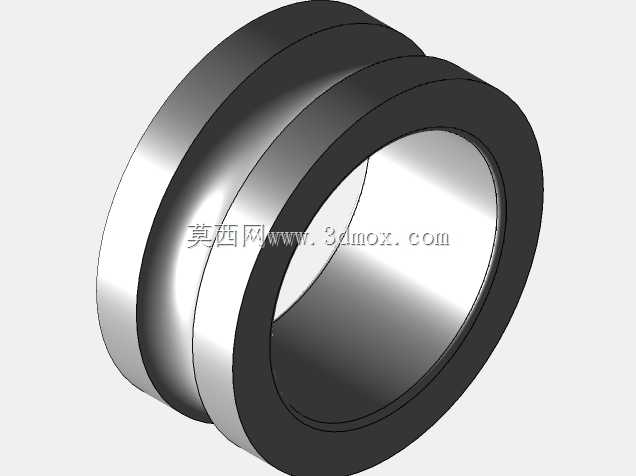

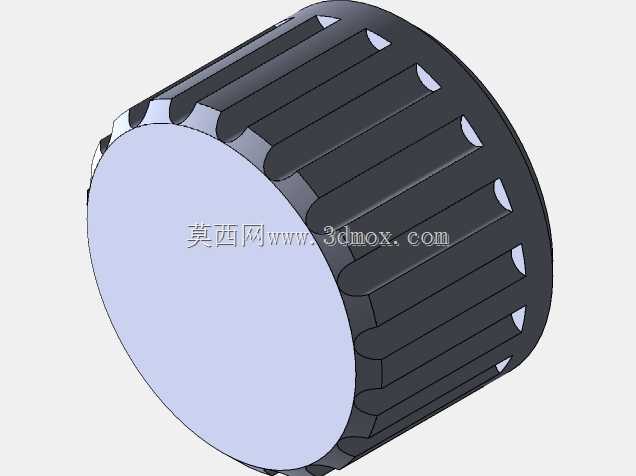

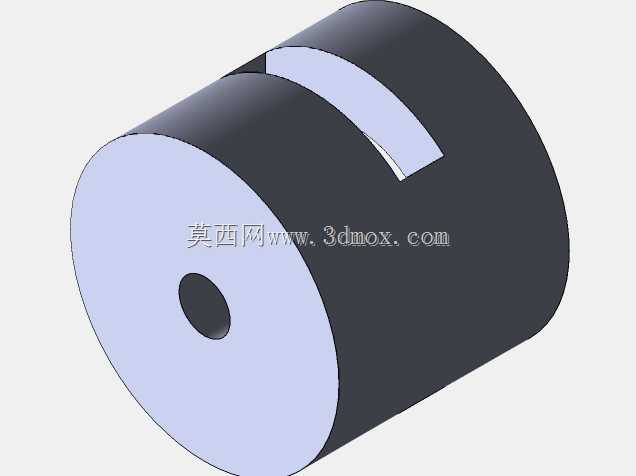

　　中心区域是结构设计的重点。轮毂外侧设置夹紧件，将叶片根部载荷传递到主轴；主轴后端串联驱动与支承部件，能够把风轮旋转运动传递到发电或动力转换单元。模型中可见步进电机类驱动元件与红、蓝色功能部件组合，既可以表现风力驱动发电的能量转换关系，也可用于反向演示电机带动风轮旋转的状态，方便在机构课程、展陈样机或传动实验中观察风轮、轴系和安装支架之间的运动关系。电机与轮毂之间的连接段需要重点控制同轴度，若轴心偏差过大，三片桨叶在高速旋转时会产生明显的交变载荷，长期运行会影响轴承、键连接和支架固定点。

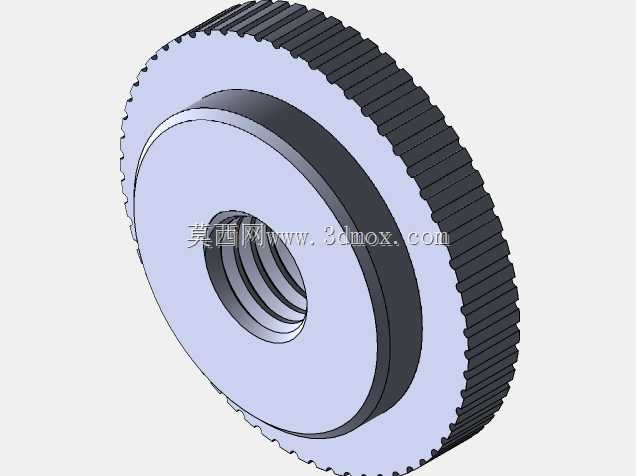

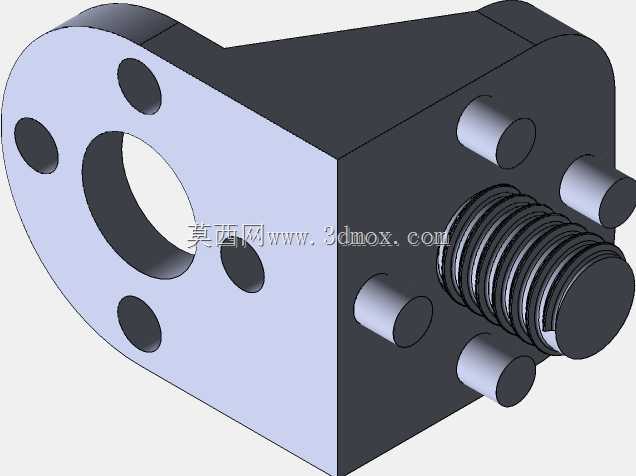

　　从安装边界看，风轮旋转直径决定了设备前方的安全空间，叶片扫掠区域内不应布置线缆、护网杆件或其他障碍物。后侧安装支架承担整机倾覆力矩，支架与主轴箱体之间应形成稳定的三角或悬臂支承关系；在实际便携使用中，支架底部可连接立杆、夹具或配重底座，以适应屋顶测试、野外营地、教学实验台等不同位置。由于风轮侧质量集中在旋转平面，设计时不能只校核静止状态下的重力，还应考虑侧向阵风带来的弯矩，尤其是叶片根部夹紧螺栓和支架连接面，需要保留足够的接触面积与防松措施。

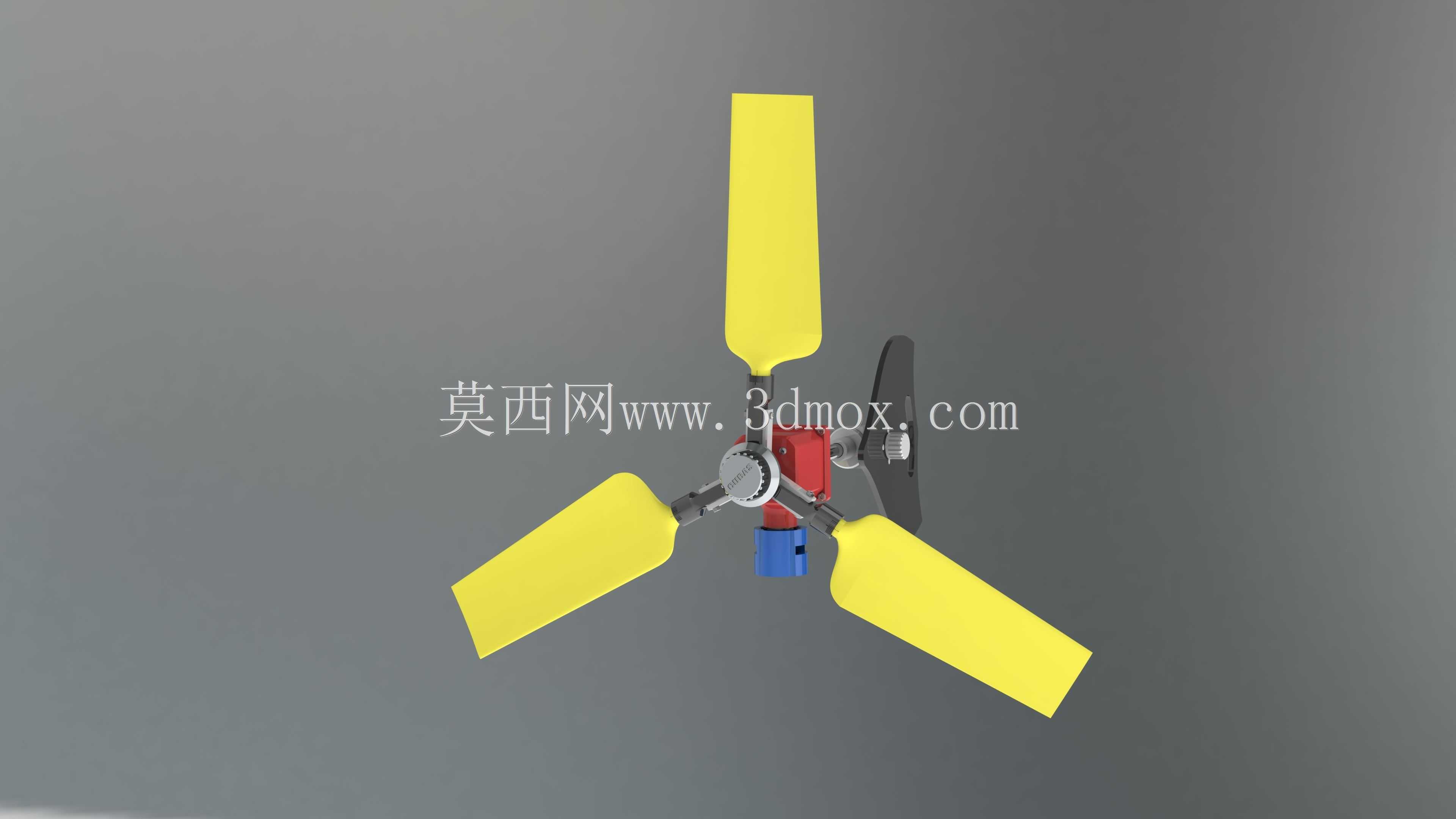

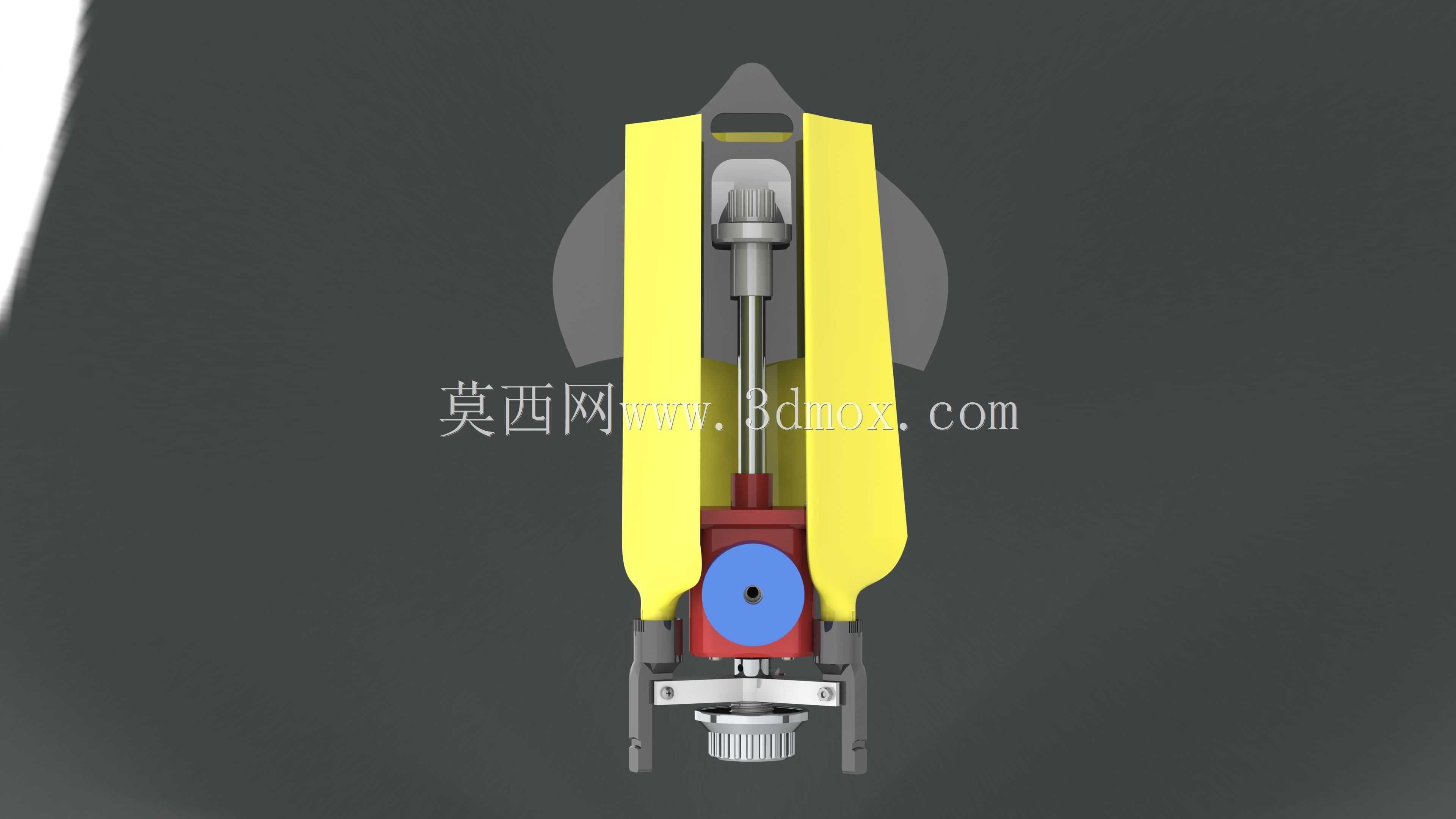

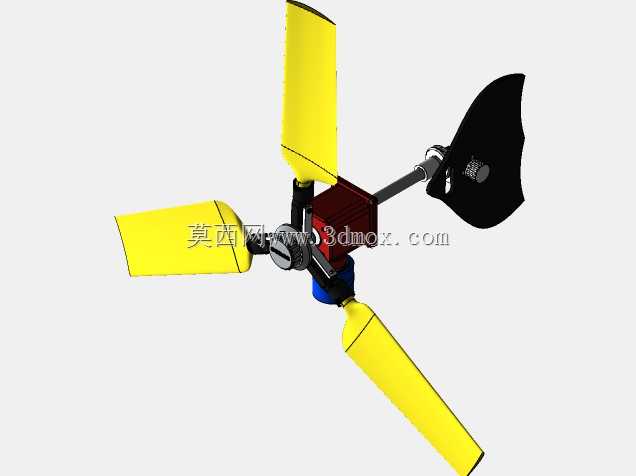

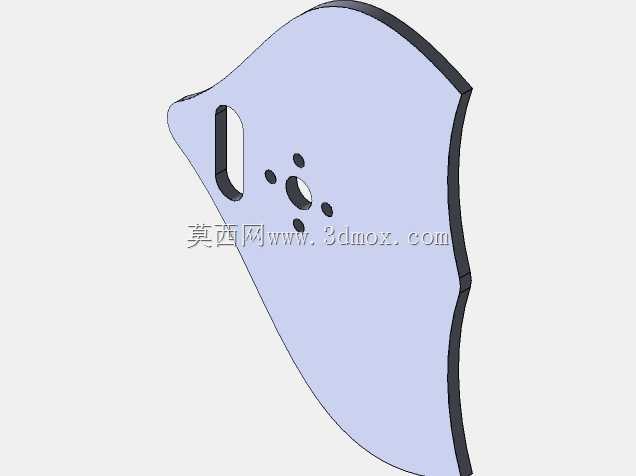

　　外形上，黄色桨叶与灰黑中心组件形成明显区分，便于在三维评审中快速识别气动部件、传动部件和固定部件。桨叶采用近似直边宽叶造型，加工门槛较低，可通过板材切割、3D打印或轻质复合材料成型实现；叶片前缘与后缘的线型虽然简化，但已体现出受风面与安装扭角的基本关系。对于工程学习者而言，该结构适合用来检查叶片圆周阵列、轮毂装配、电机轴连接、支架干涉以及旋转包络等问题。

　　在实际用途上，这类装置并不追求大型风电机组的兆瓦级输出，而是强调小功率条件下的可移动取电和机构展示。它可以为传感器节点、照明负载、蓄电池充电实验或户外低功耗设备提供能源思路，也可以作为风能捕获、机械传动和机电一体化设计的验证载体。结构建模时应把风轮作为单独子装配处理，叶片、夹座、轮毂、轴、电机和支架分别建立清晰的配合关系；旋转零件围绕同一轴线约束，固定零件与安装基准关联，这样后续调整桨叶数量、叶长、电机规格或支架形式时，模型能够快速复用，而不会破坏整体装配逻辑。
