直线导轨滑块数控传动导向组件

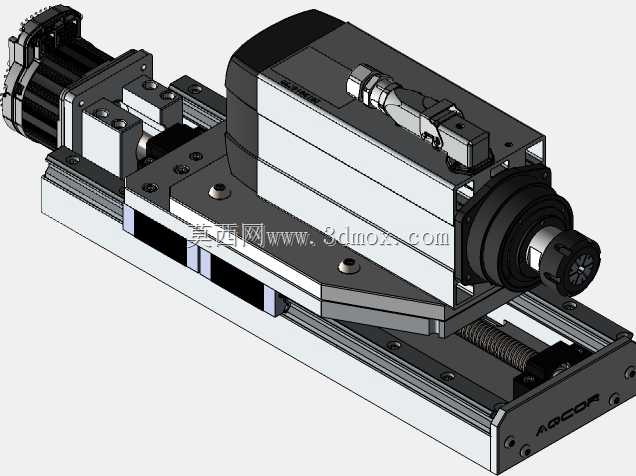

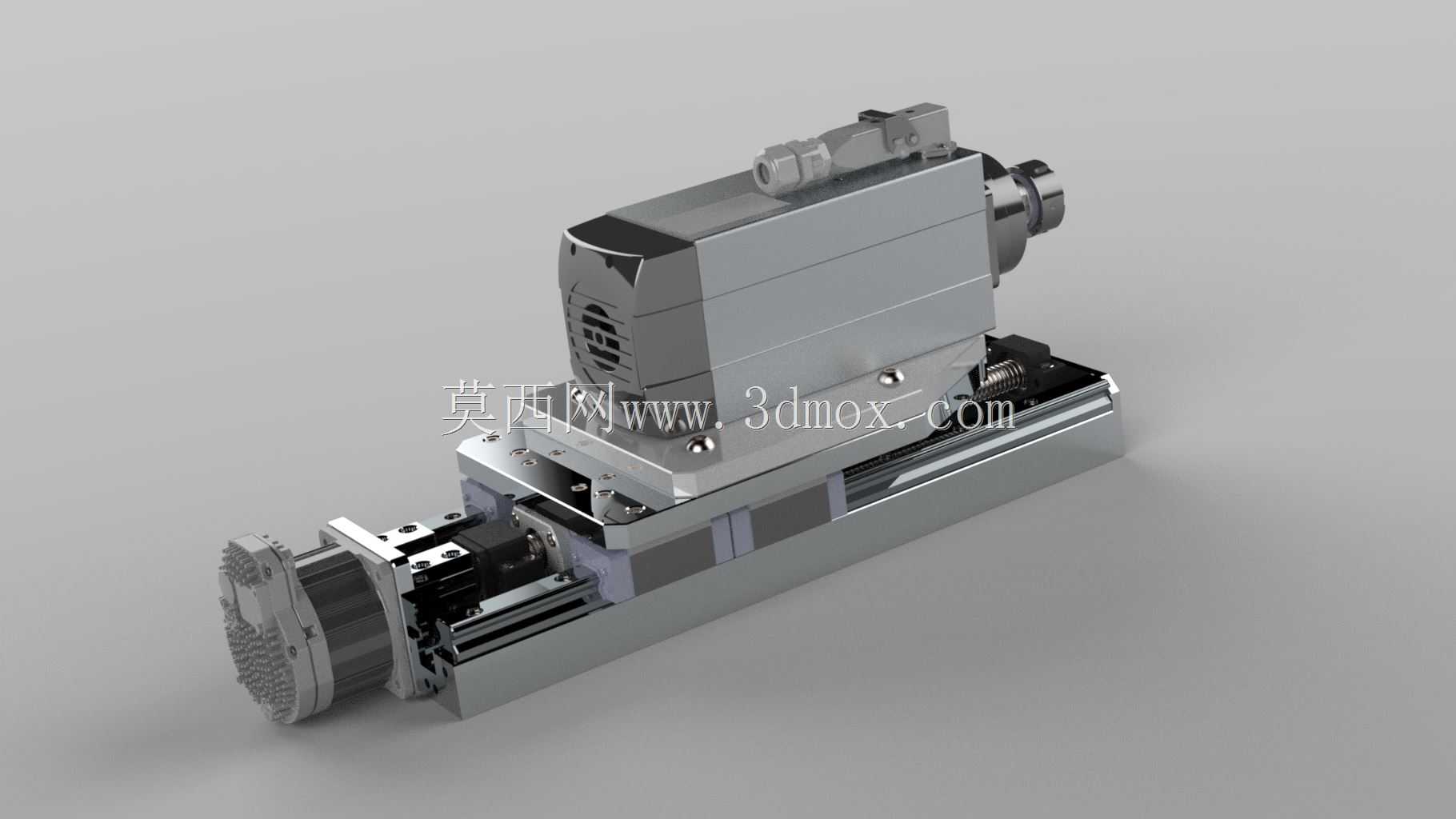

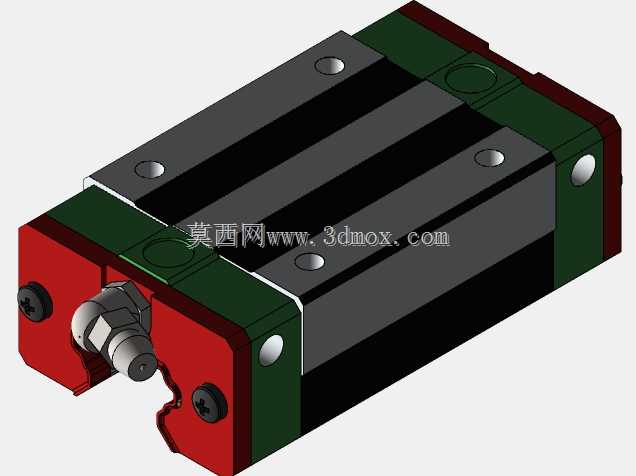

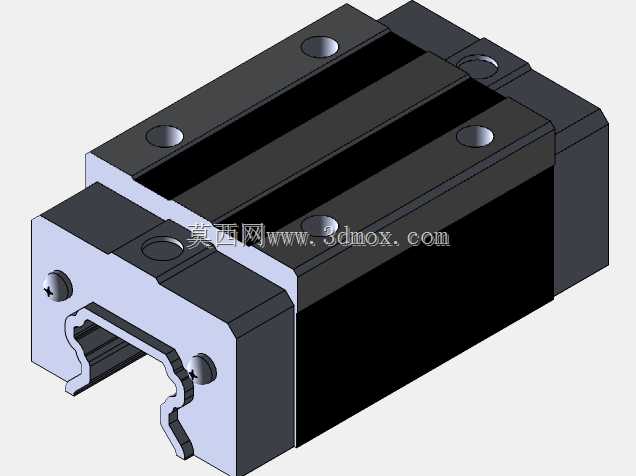

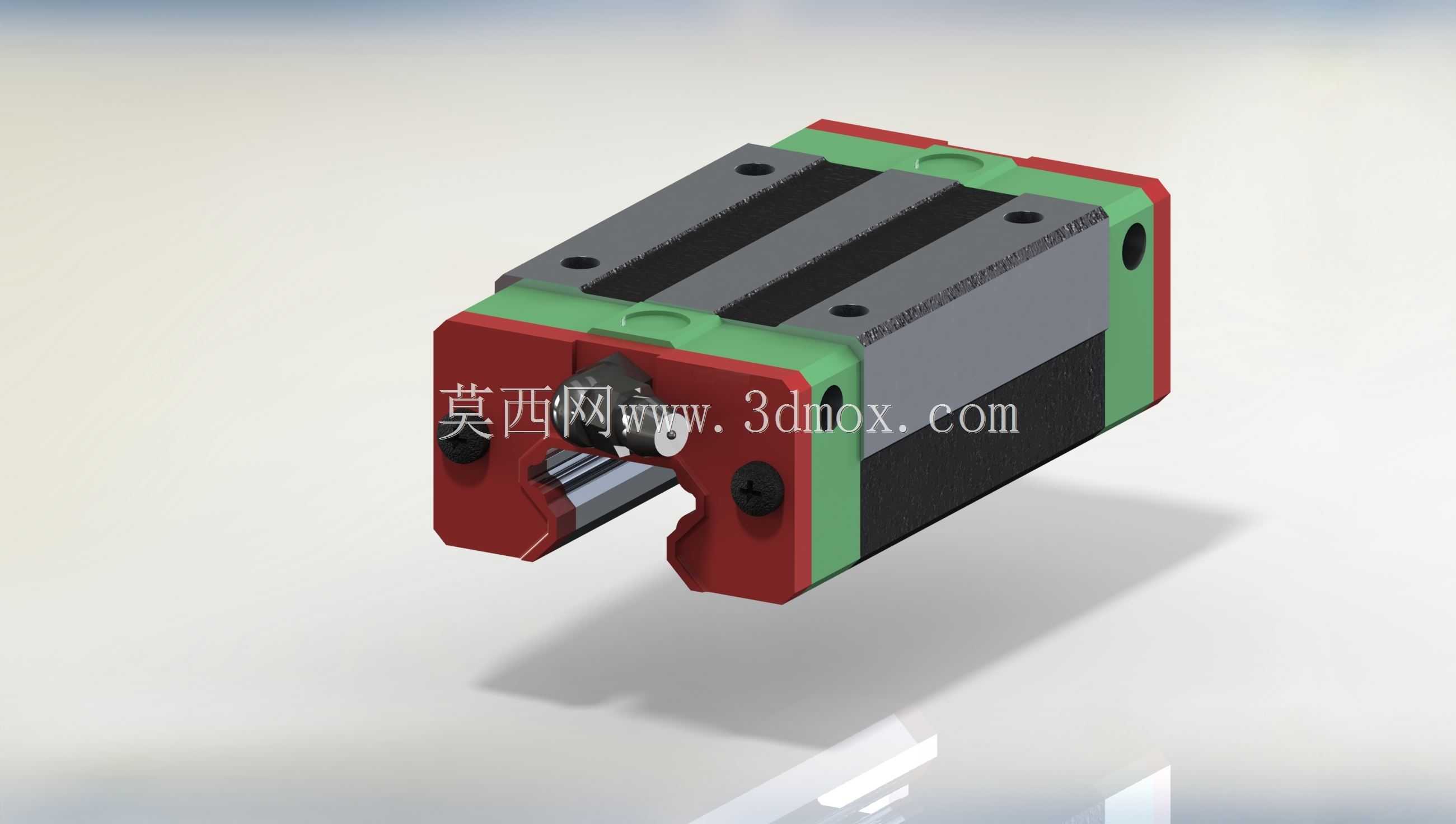

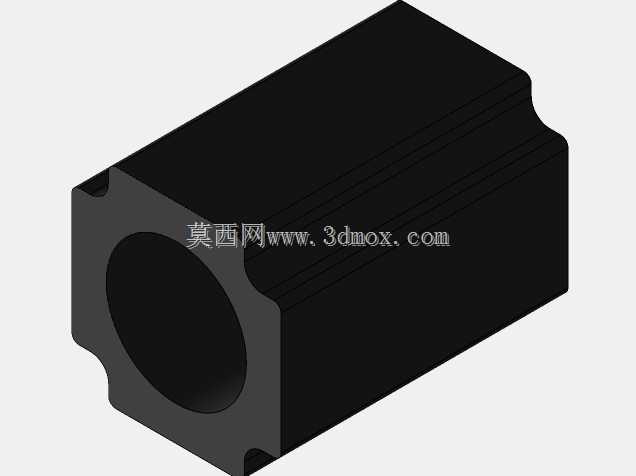

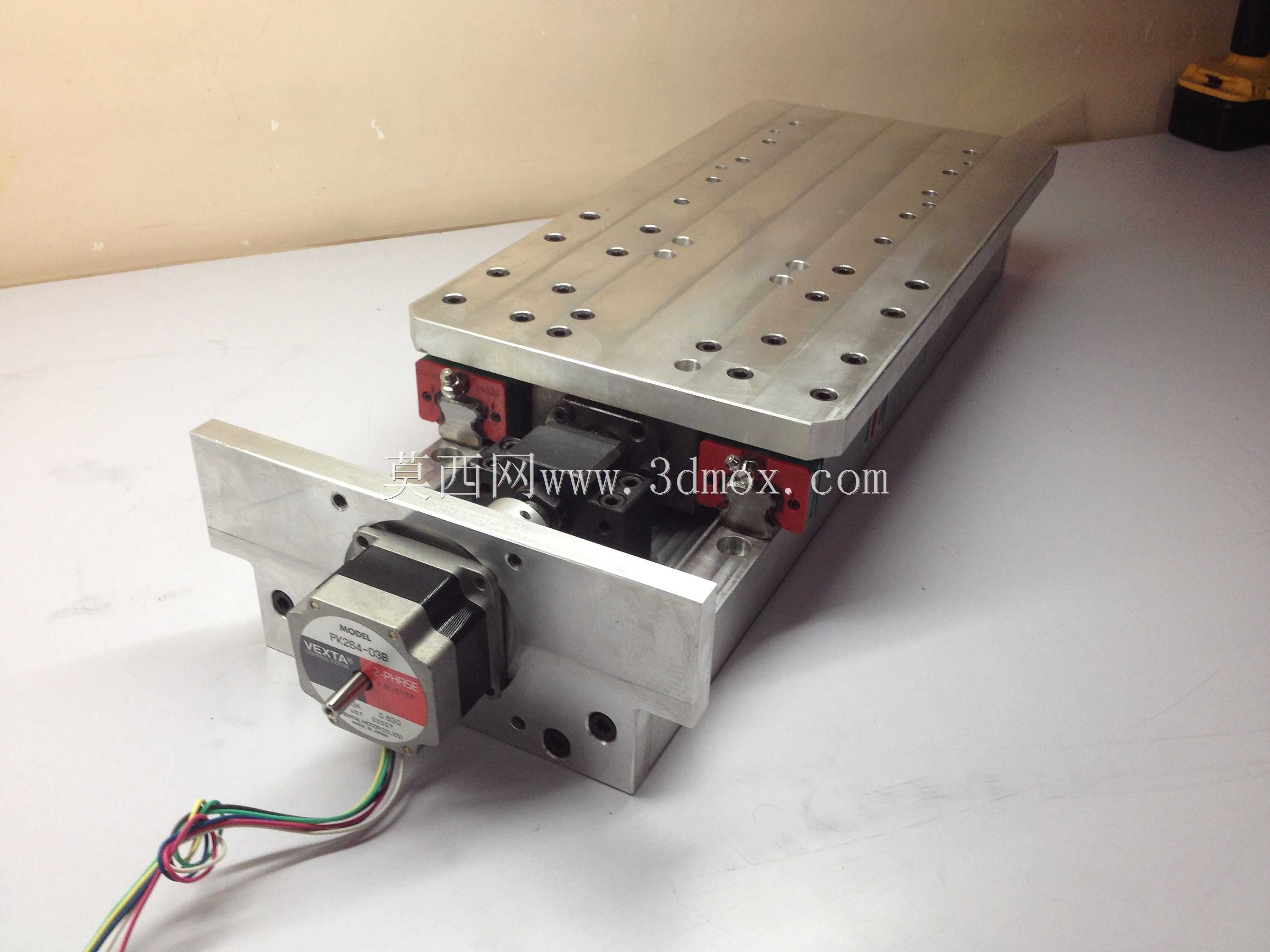

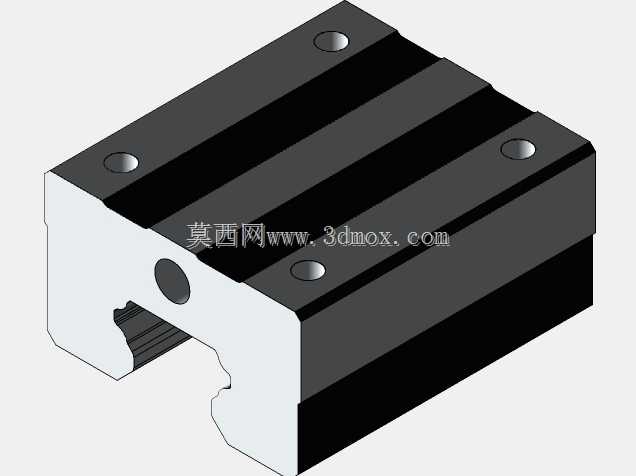

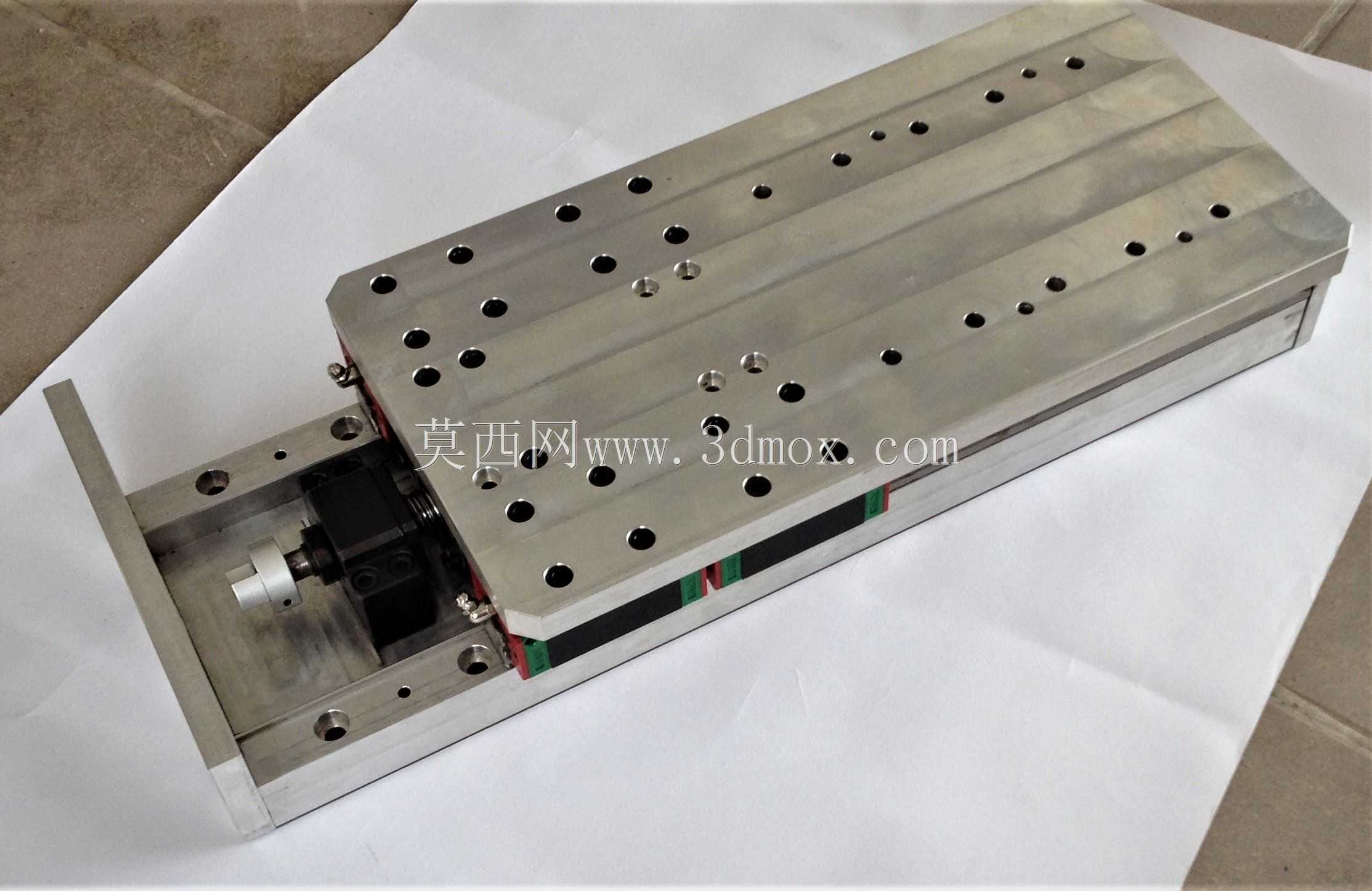

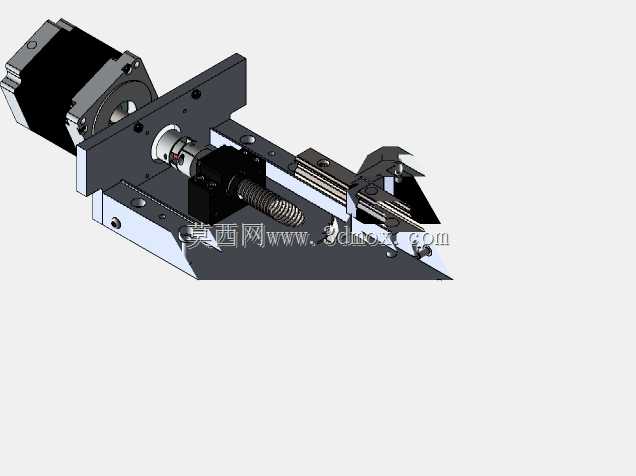

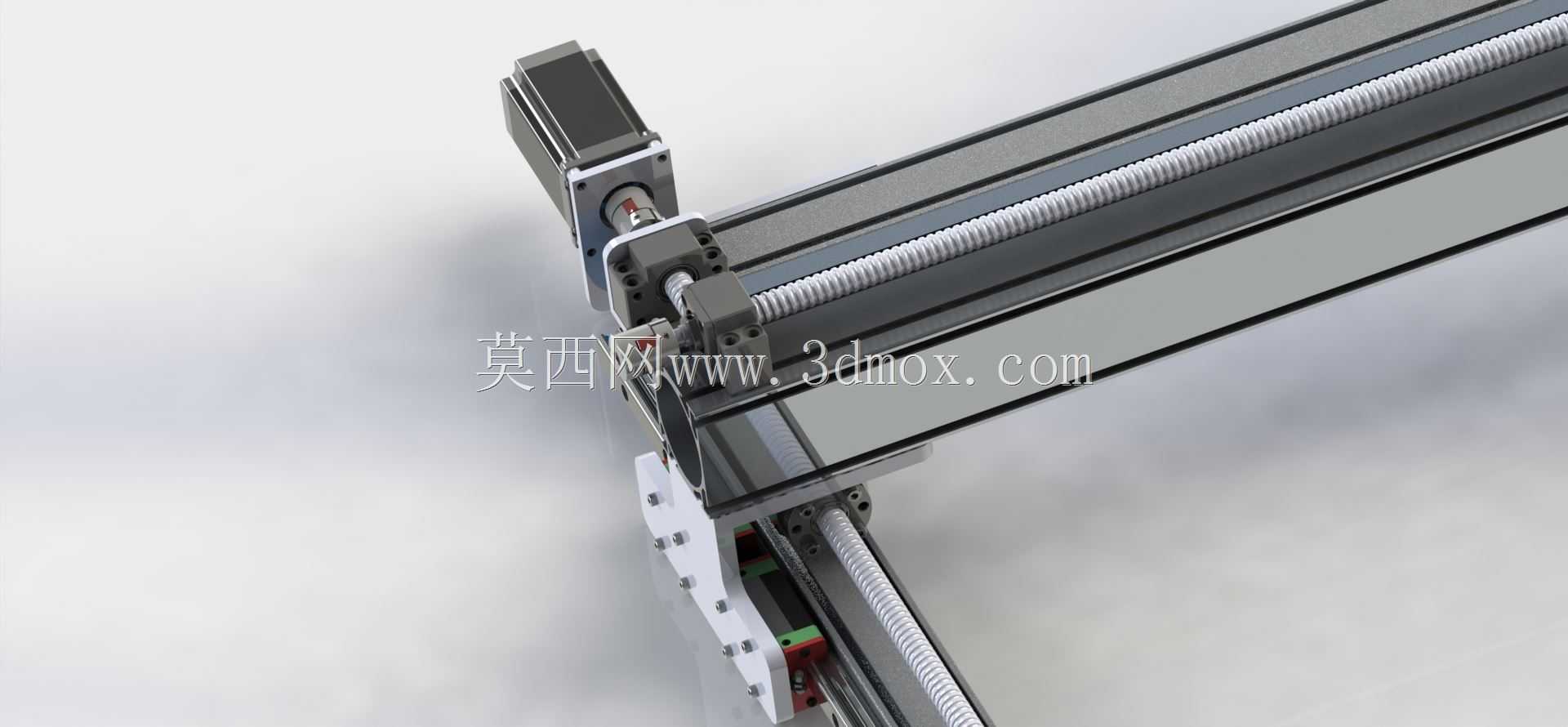

　　这套直线导轨滑块组件是数控加工设备里承担直线进给导向的核心执行部件，整体采用方型高刚性滑块搭配配套线性导轨的组合结构，滑块主体以深灰金属基座为承载核心，两端配置红色端盖完成循环滚珠的回路封挡与行程限位，侧部嵌入绿色密封刮屑条，可在滑块沿导轨往复运动时刮除导轨表面附着的切屑、切削液残留与车间粉尘，避免硬质杂质进入滚珠滚道造成滚道点蚀、卡滞。

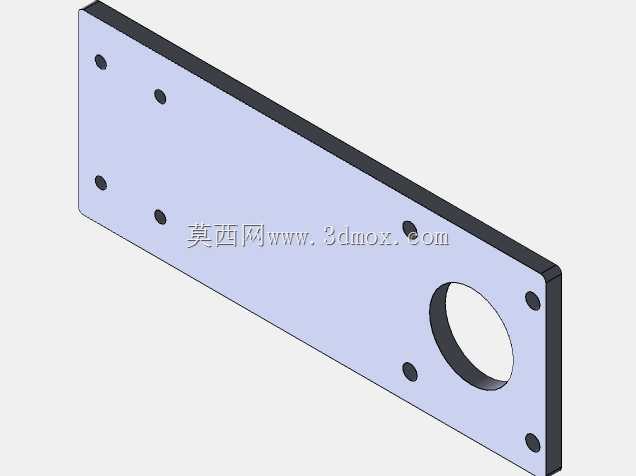

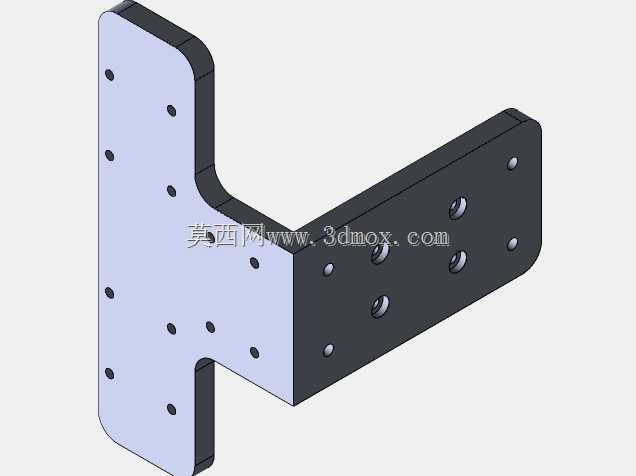

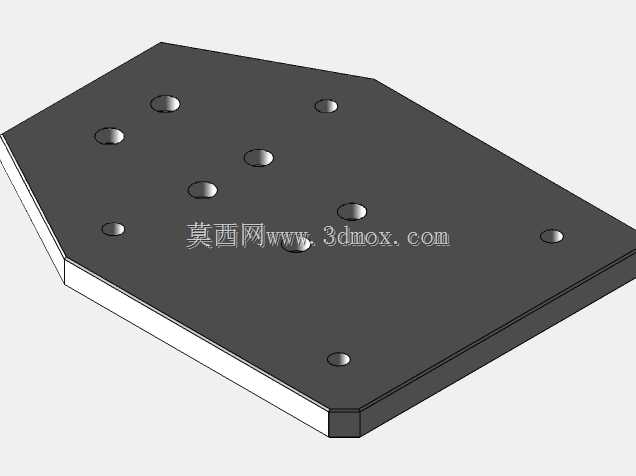

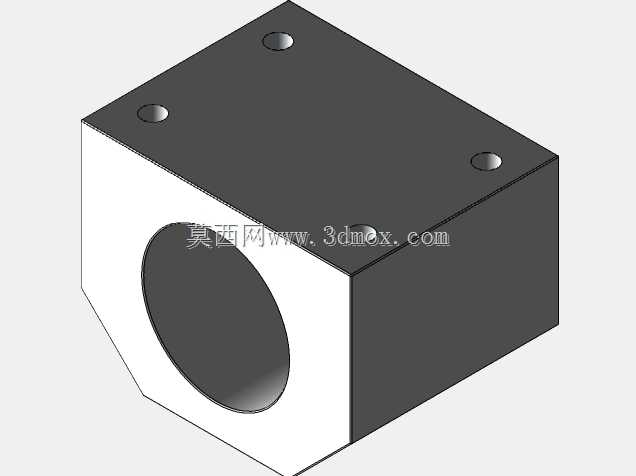

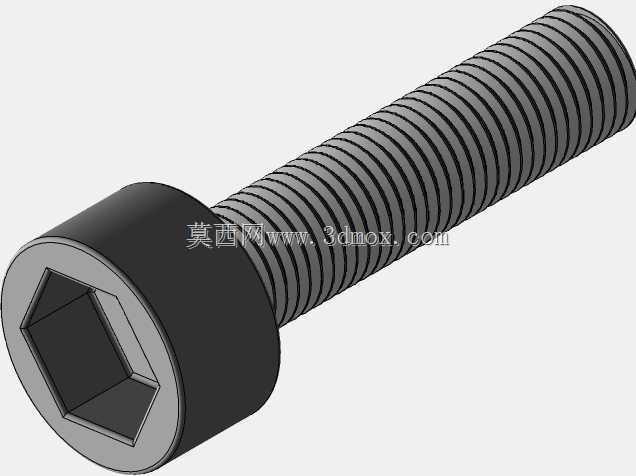

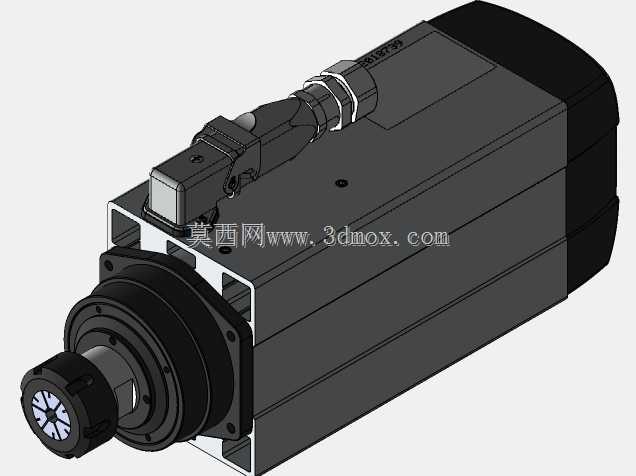

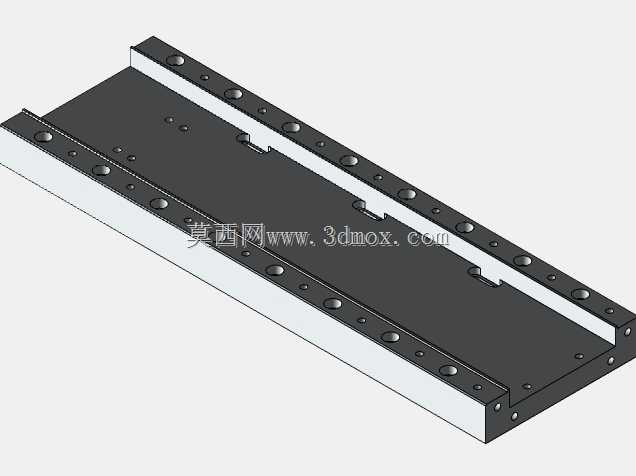

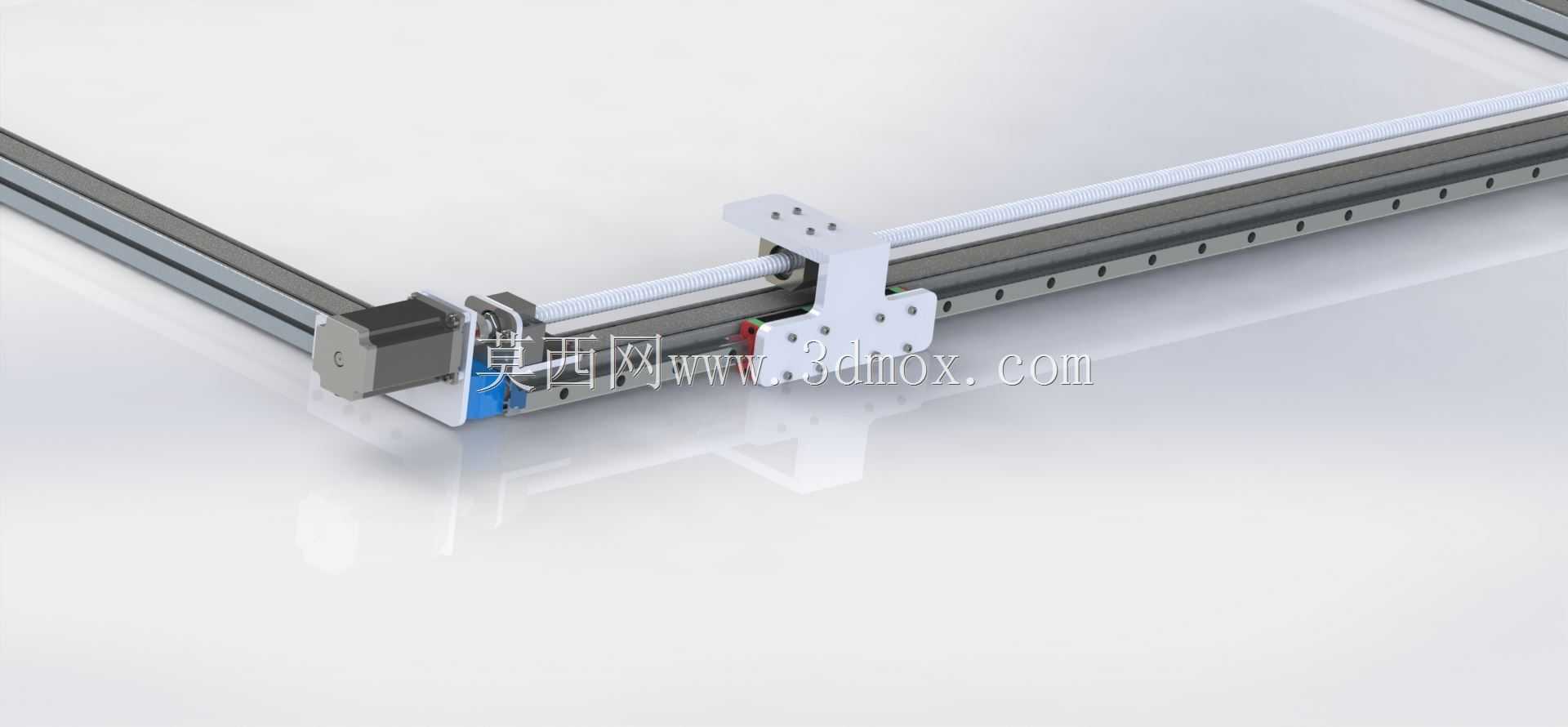

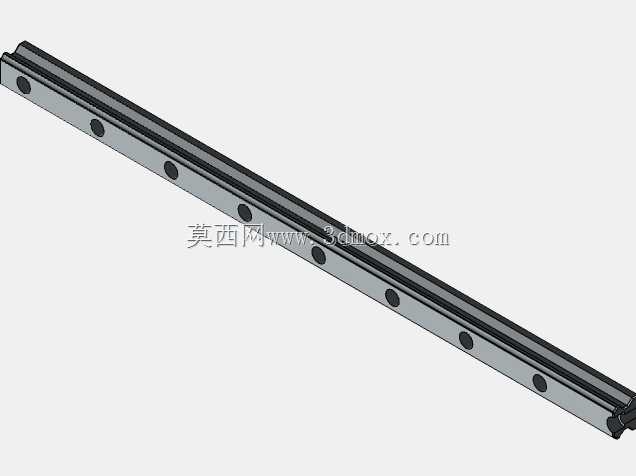

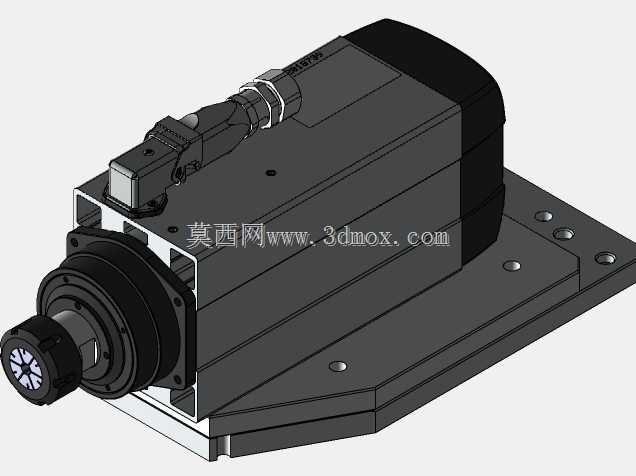

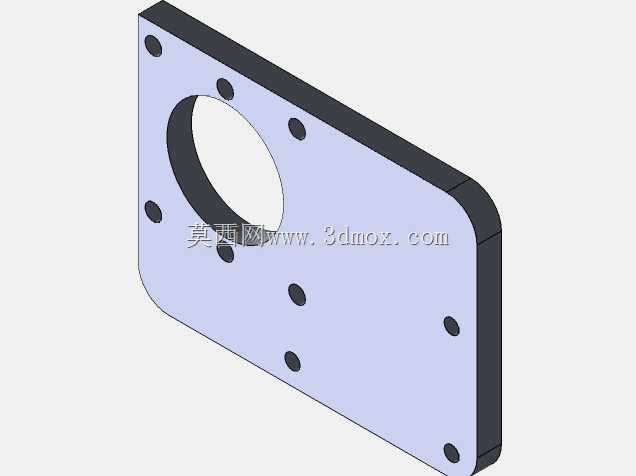

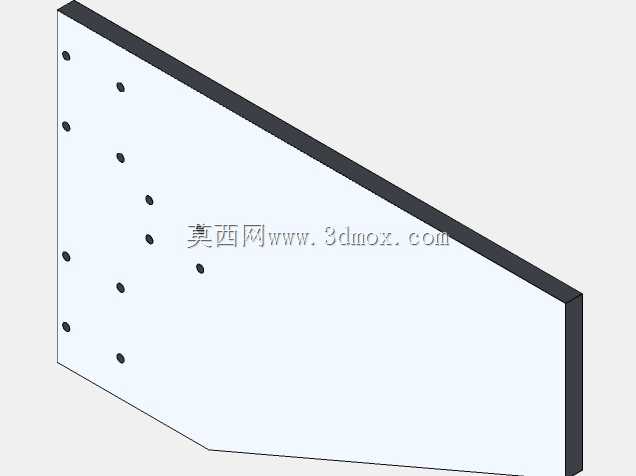

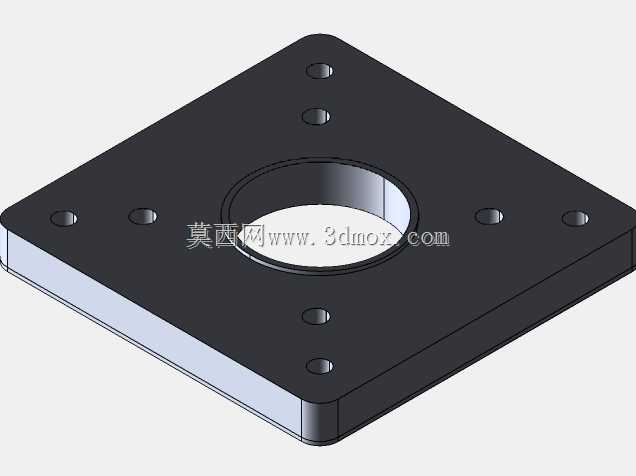

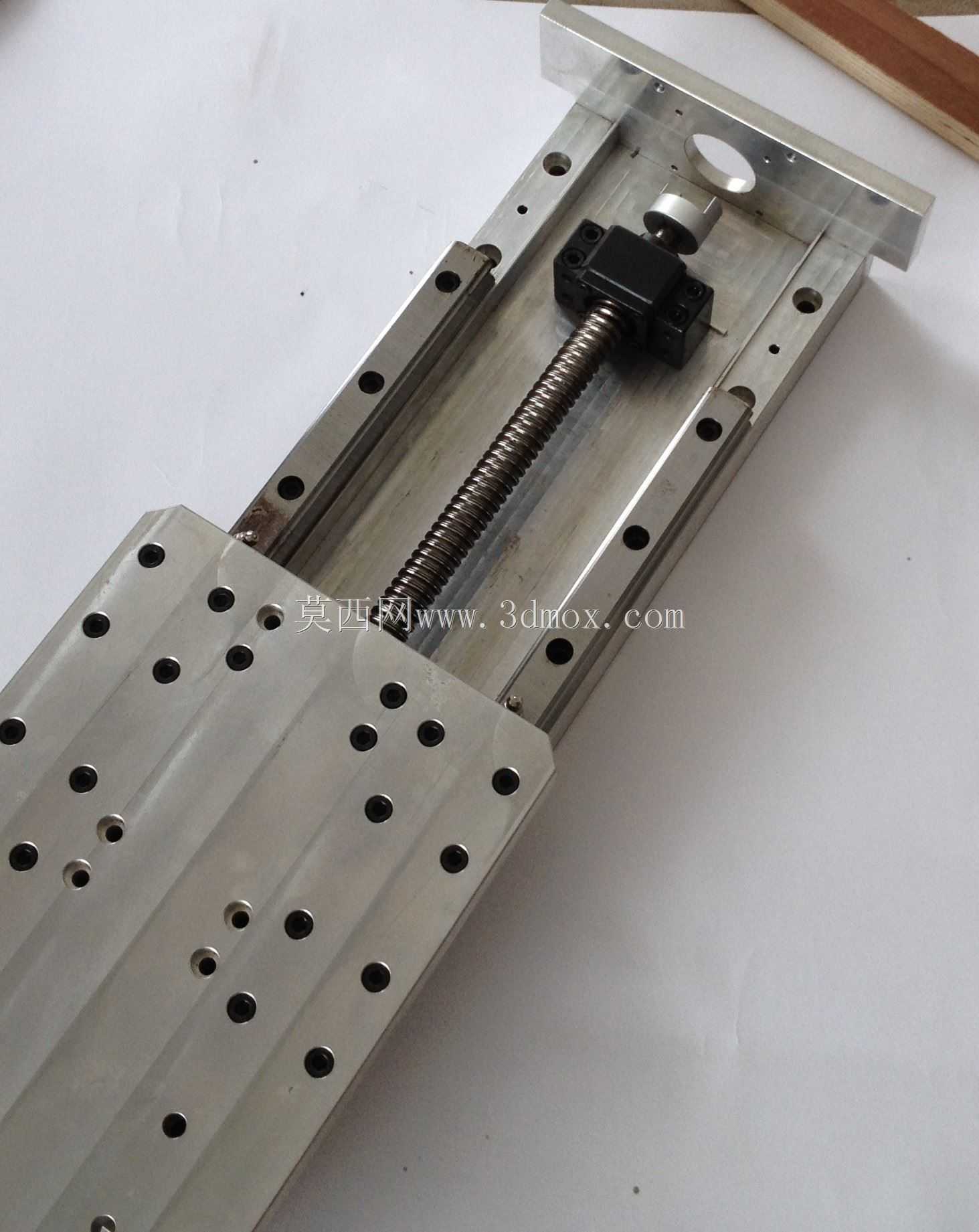

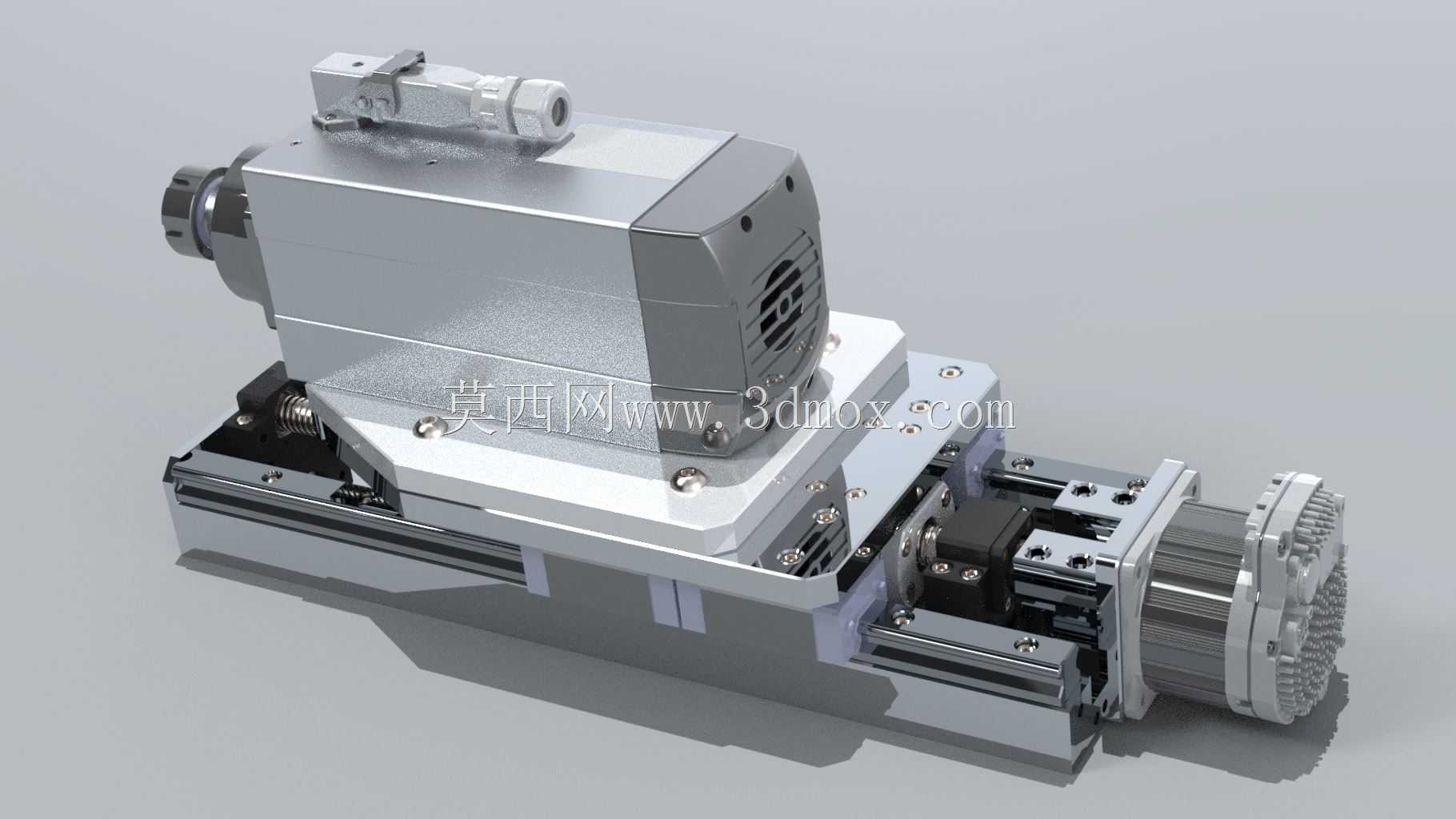

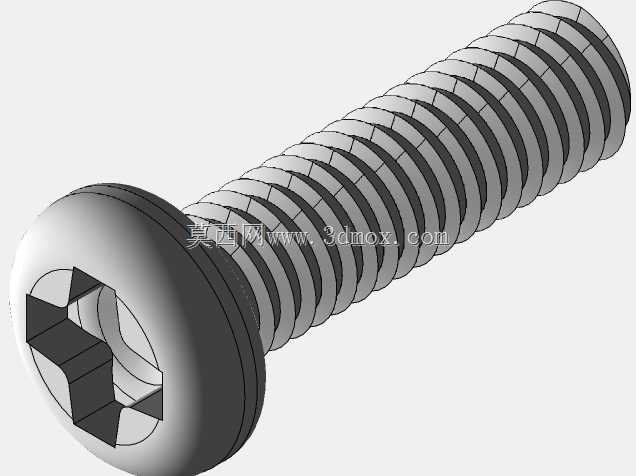

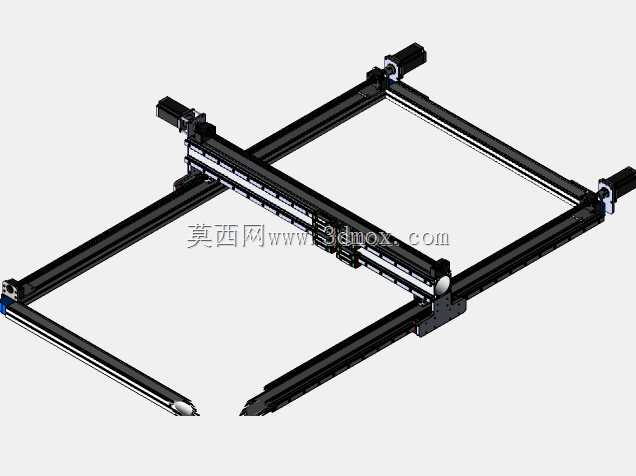

　　从实际加工场景的适配逻辑来看，这类导向组件广泛用在小型数控铣床、台式加工中心、自动化送料平台的进给轴上，整套结构的安装边界完全贴合常规数控设备的台面布局：滑块顶面预留四个等距排布的沉头安装孔，可直接通过内六角螺栓锁紧在移动工作台的底面，滑块中部的贯通型腔与配套导轨的截面精准匹配，导轨则可通过侧面或底面的安装孔固定在设备床身的基准面上，安装时只需保证导轨两支承面的平行度公差控制在0.02mm以内，滑块预压调整到中预压等级，就能在进给速度0-30m/min的工况下保持稳定的导向精度。

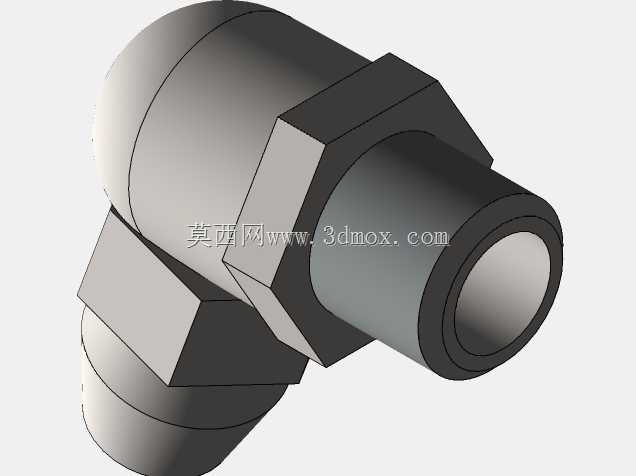

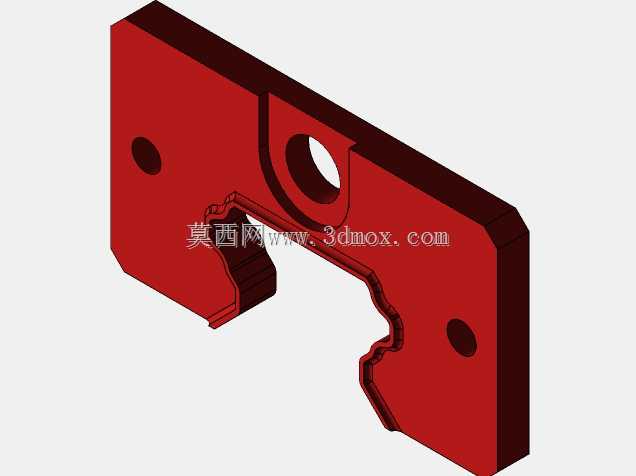

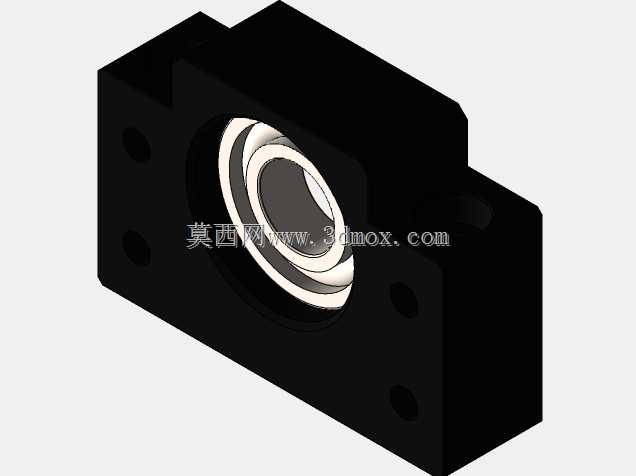

　　设计过程中优先考虑了数控加工场景的负载特性：滑块内部的滚珠循环回路采用四列等接触角排布，可同时承受垂直向下的切削反力、横向进给力以及倾覆力矩，在铣削加工产生断续冲击的工况下，不会出现导向偏移、爬行的问题。两端红色端盖内部集成了滚珠回流导向槽，滚珠在滚道内完成承载滚动后可顺畅回流，避免高速运动时滚珠卡滞；端盖外侧预留的注油孔可对接集中润滑管路，定期注入锂基润滑脂就能维持滚道的润滑膜，降低长期运行的磨损量。侧部的绿色密封件采用双唇口结构，内层唇口贴紧导轨表面留存润滑脂，外层唇口向外阻挡外部杂质，在铝合金干式切削、钢材湿式切削的不同车间环境下都能适配。

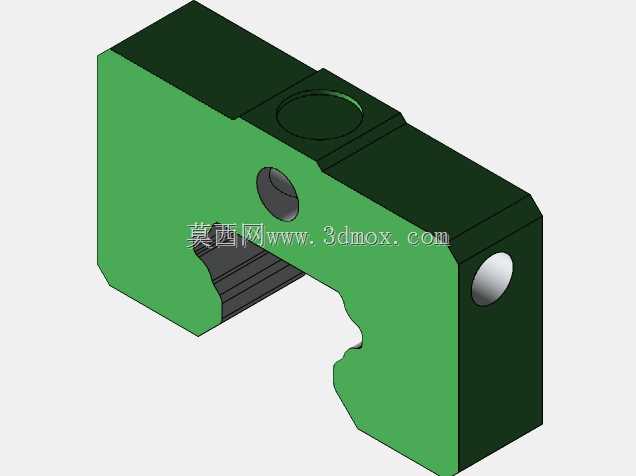

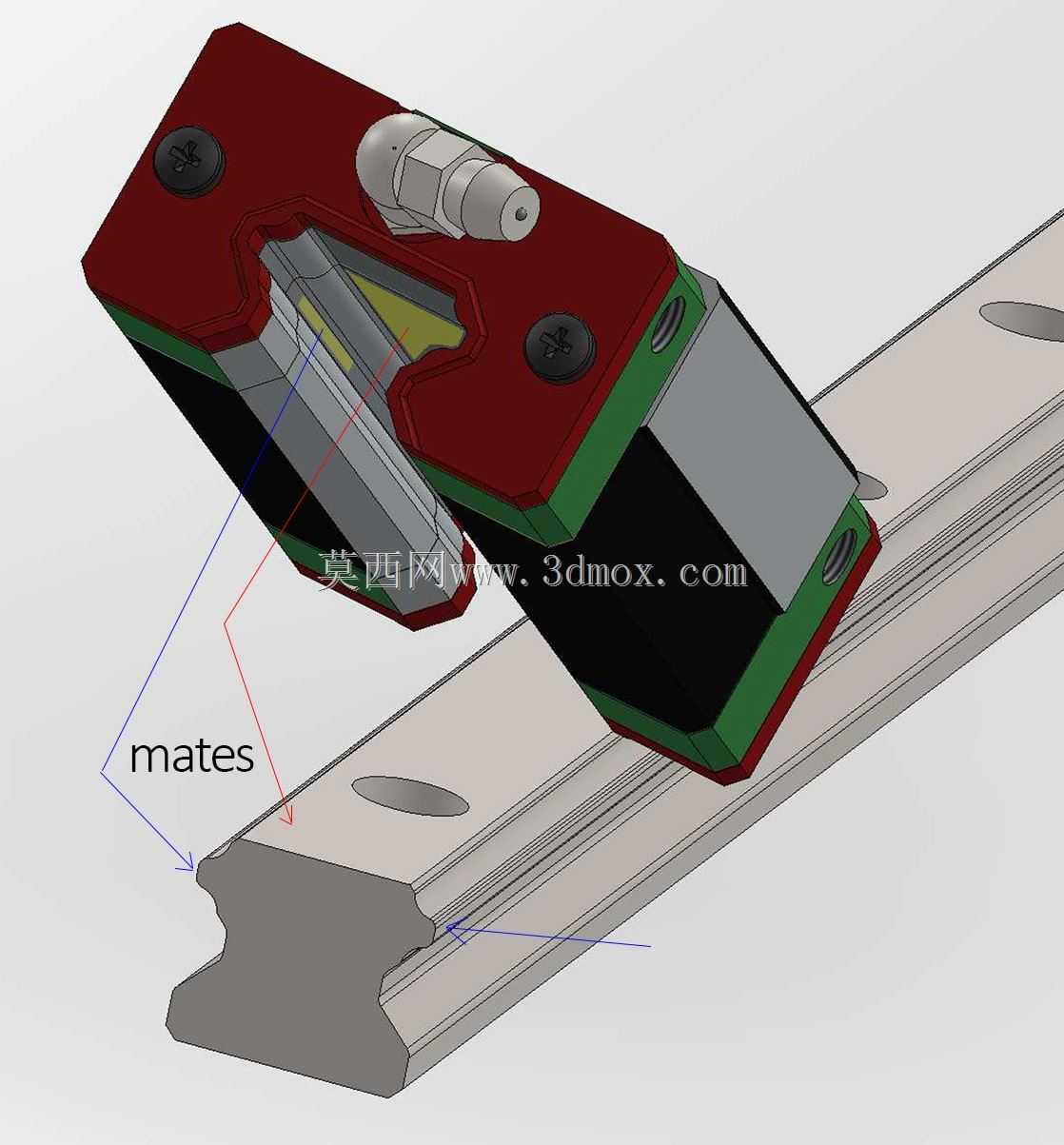

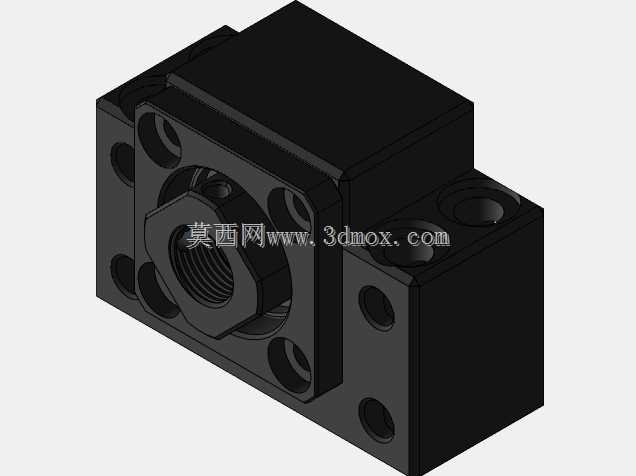

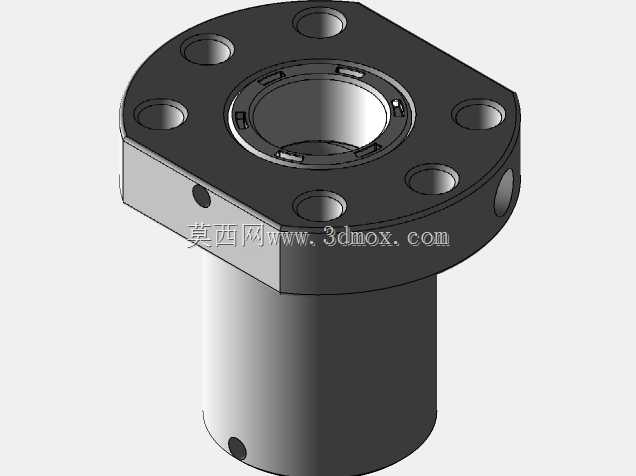

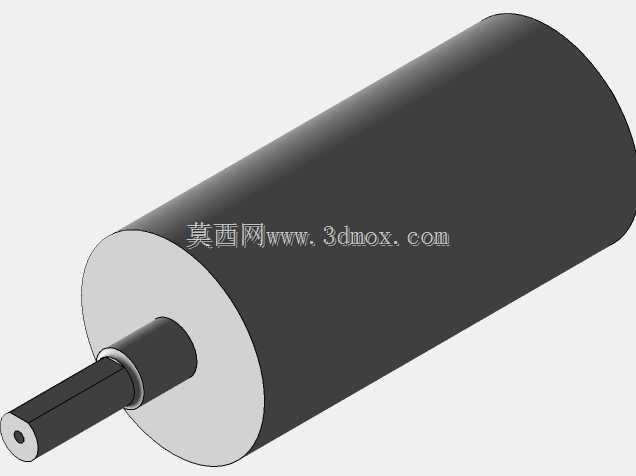

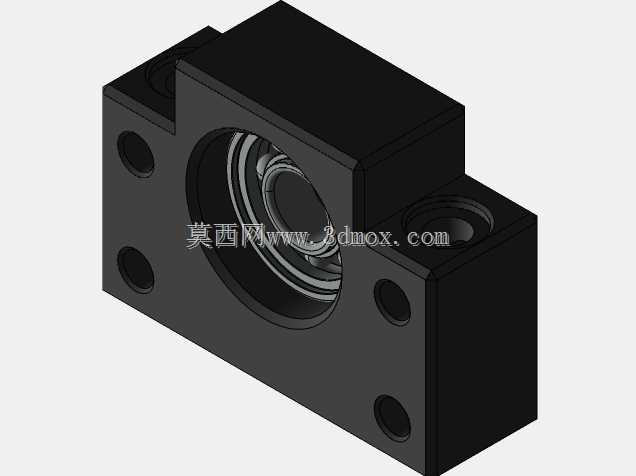

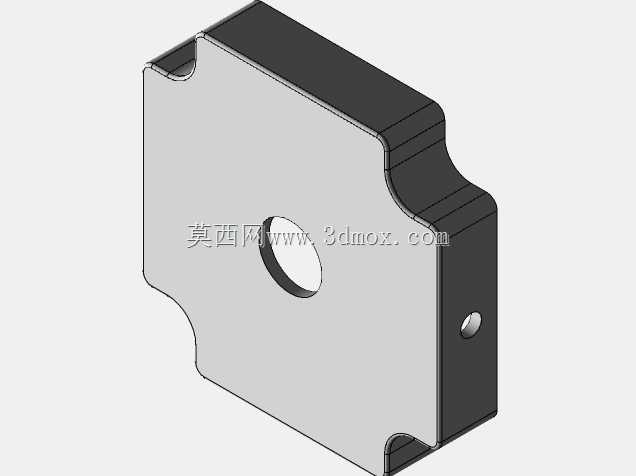

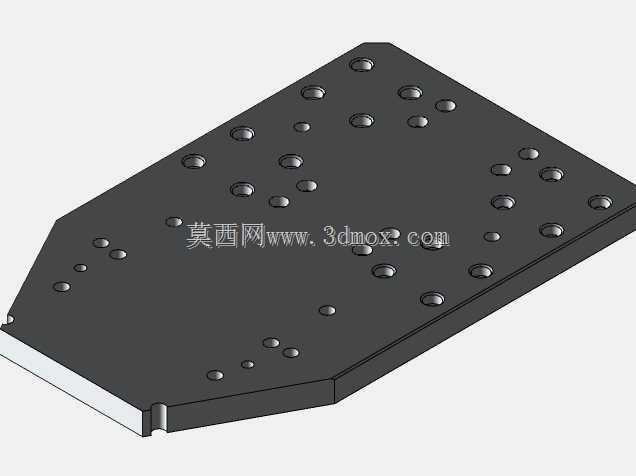

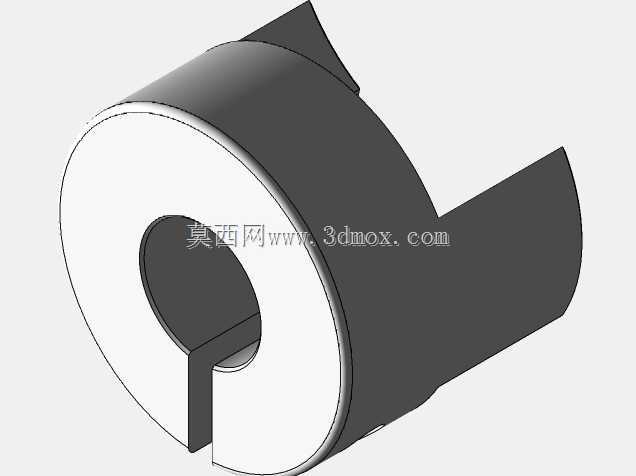

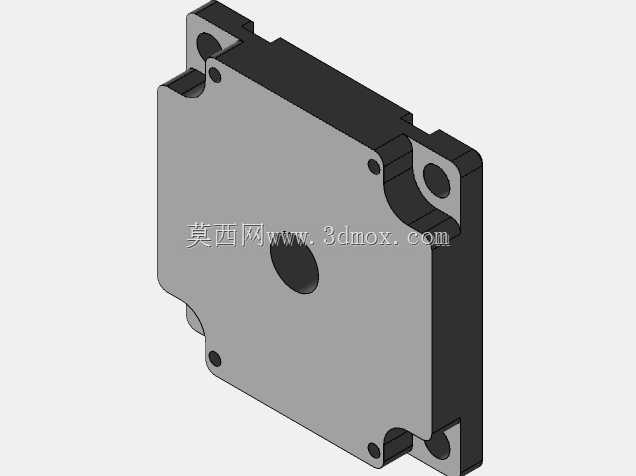

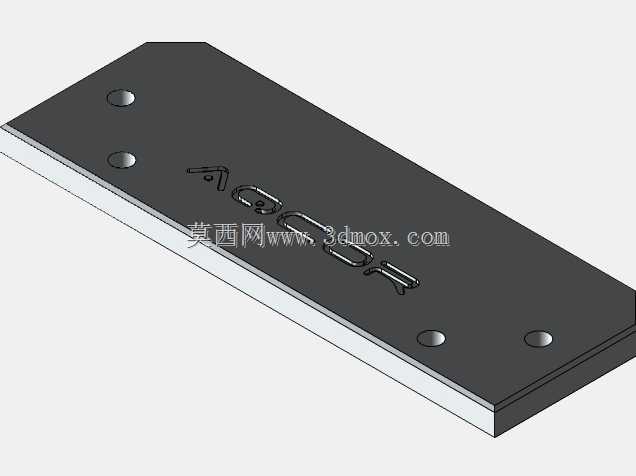

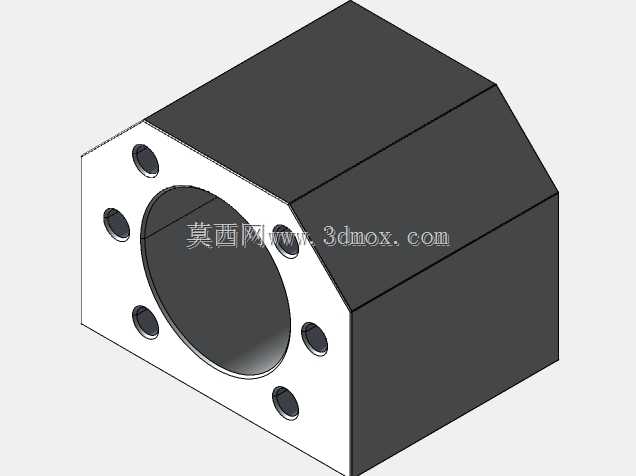

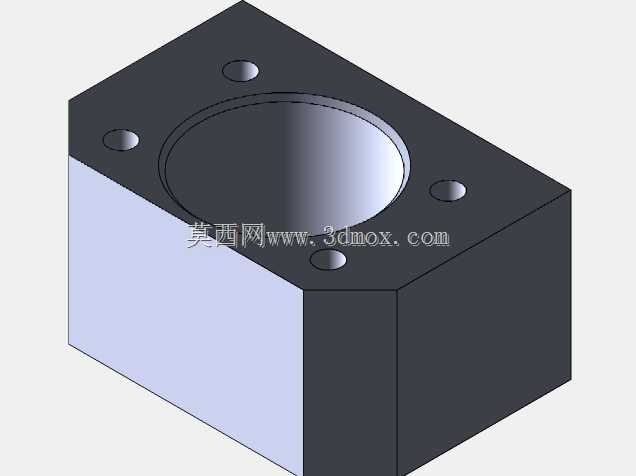

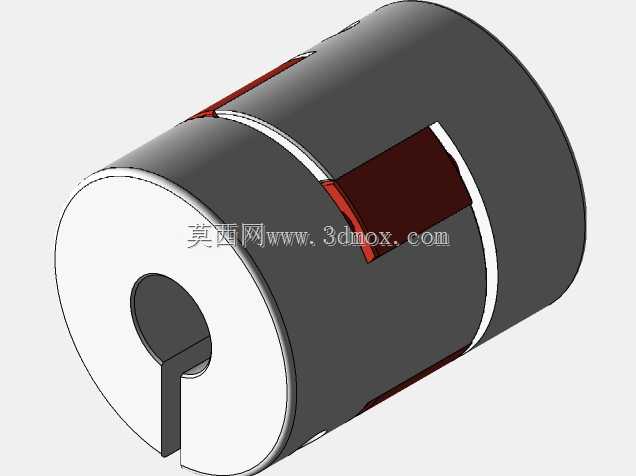

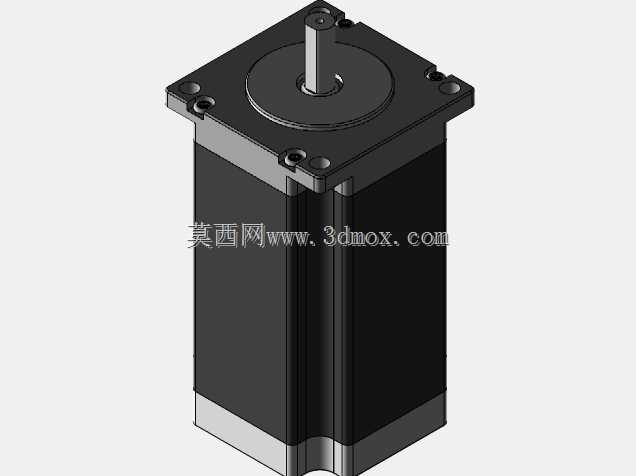

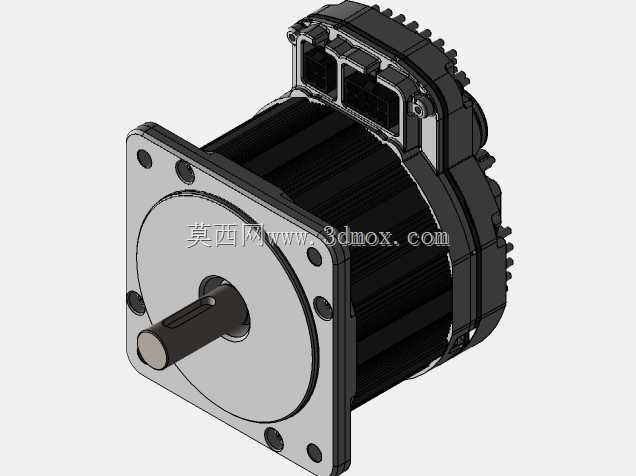

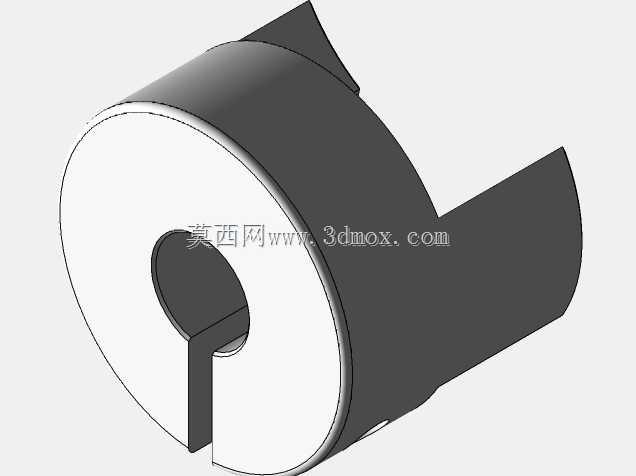

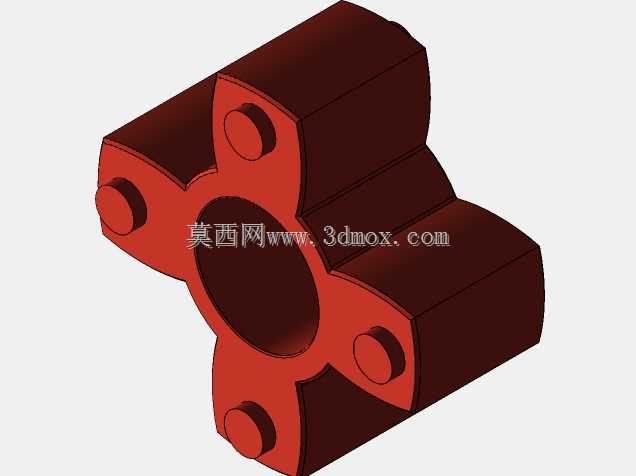

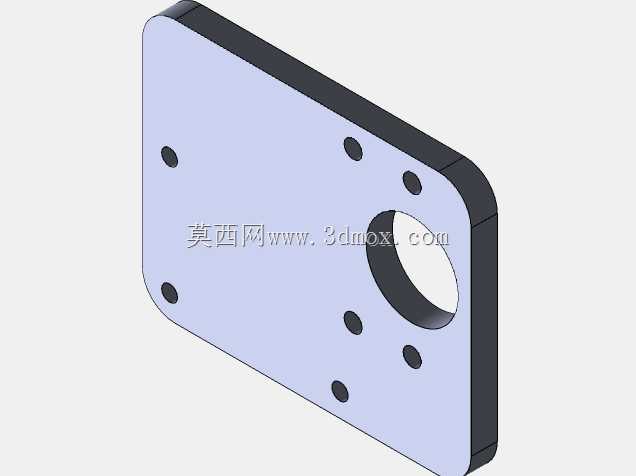

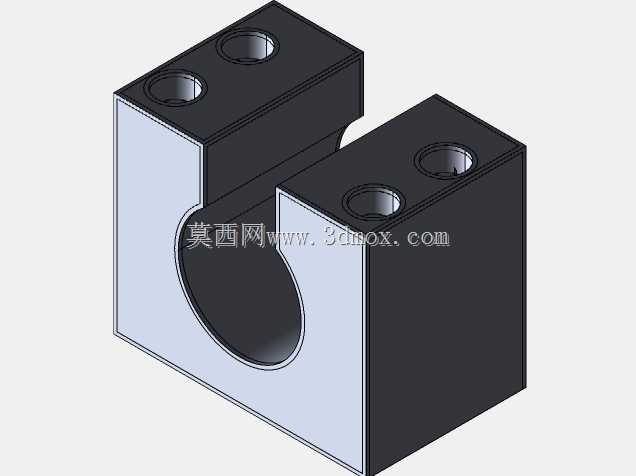

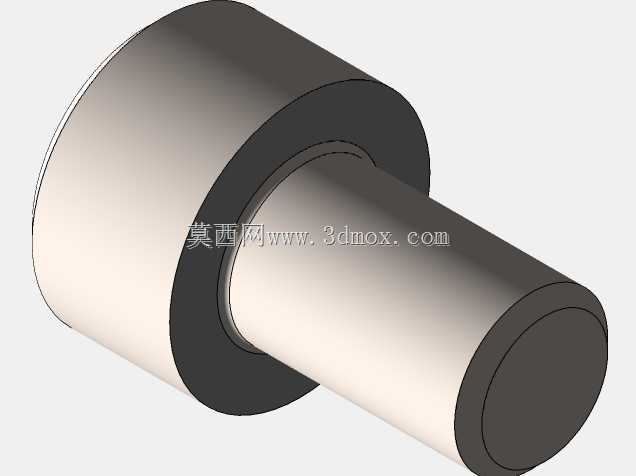

　　建模时完整还原了滑块的装配层级：金属基座的滚道曲面、端盖的回流槽弧度、密封件的唇边厚度、安装孔的沉头深度都按实际装配尺寸绘制，滑块的整体长宽高比例符合常规30规格线性导轨滑块的安装尺寸，更换选型时可直接匹配同规格导轨，不需要额外改动工作台的安装孔位。组件在数控设备中承担的作用是把伺服电机驱动的旋转运动转化为高精度直线运动，全程约束移动部件的五个自由度，仅保留进给方向的移动自由度，保证刀具切削路径的定位精度与重复定位精度，即使是小型台式数控设备，选用这类集成式滑块也能大幅降低床身加工的精度要求，靠标准导轨组件本身的精度就能满足常规零件的铣削、钻孔加工需求。
