可拼装垂直轴风力涡轮叶轮结构

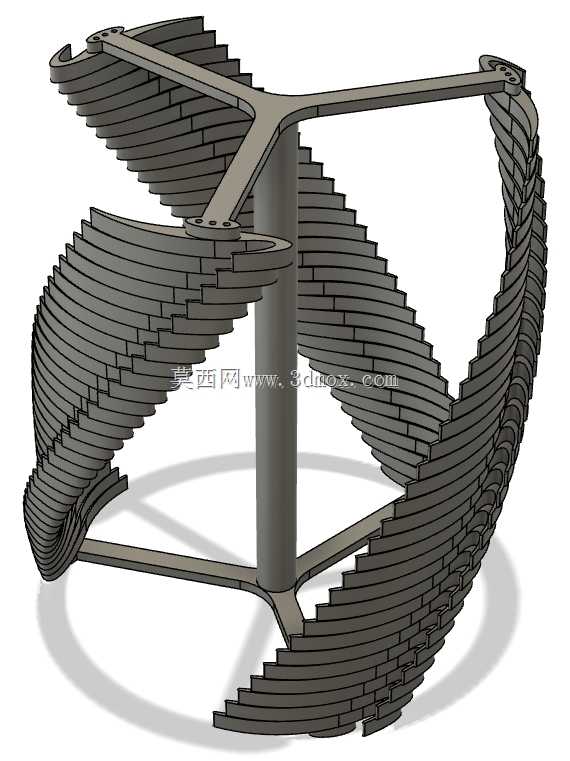

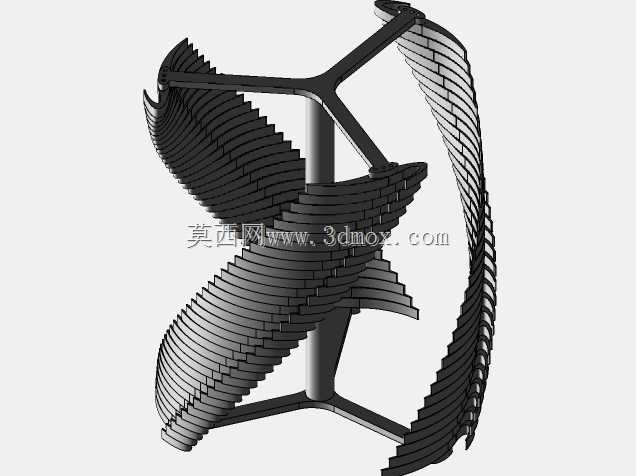

　　该叶轮面向小型分布式风能利用场景，可布置在屋顶、庭院、临时监测站点或低风速环境中，为照明、传感节点、小型储能系统等负载提供机械动力输入。与水平轴风机相比，垂直轴结构对来流方向不敏感，不需要复杂偏航机构，在湍流风、阵风频繁以及安装空间受限的位置更容易维持运转。模型采用可加工、可拼装的思路展开：叶片并非整体曲面壳体，而是由大量层叠片状构件围合形成螺旋扭转外形，中心立柱承担主轴支撑，上下交叉支架用于固定叶片轮廓并传递扭矩。这样的处理方式降低了单件加工难度，板材可通过切割、钻孔后逐片装配，适合小尺寸样机验证，也便于局部损坏后更换构件。

　　从功能上看，螺旋叶片围绕竖直轴线形成连续受风面，气流从任意水平方向进入时，都可在叶片两侧产生压差并推动转子旋转。层叠片件之间保留明确的定位与连接关系，装配后能够维持叶片弦向和扭转角的连续性；支架端部设置连接孔，可与主轴、轮毂或发电单元进行机械联接。设计时需要重点控制叶片外圆直径、总高度、中心轴径以及上下支架跨距，这些尺寸直接决定扫风面积、启动转矩和整机稳定性。安装边界方面，转子外围应预留无遮挡空间，底部需与机架或发电机轴系保持同轴，顶部和侧向支撑不能干涉叶片旋转轨迹；若部署在屋顶，还要结合配重、拉索或立杆校核风载下的摆动与倾覆风险。

　　结构建模过程中，叶片片件的排列规律、支架开孔位置和中心柱配合段是关键。片状构件虽然简化了制造，但数量较多，装配累积误差会影响叶尖圆度，因此需要在图纸中统一基准面，并通过定位销、螺栓或焊接夹具保证重复装配精度。中心立柱承受弯矩和扭矩，支架与立柱连接处应避免尖角应力集中；叶片外缘在高速旋转时受离心力和气动交变载荷，片件连接孔周边需考虑补强。该结构还可与轴向磁通永磁发电机配合，将叶轮低速转矩直接传递给发电单元，减少多级传动带来的损耗与维护点。整体方案突出小尺度制造友好性，适合用于垂直轴风能装置的原理验证、结构教学、切割装配工艺练习以及分布式清洁能源设备开发。
