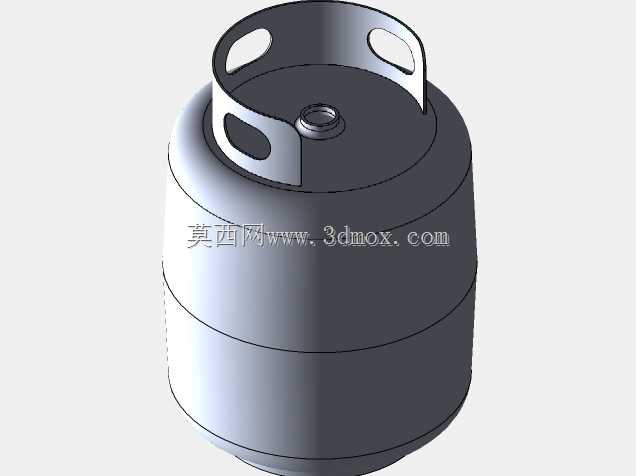

该结构面向小型移动式气体储运场景,整体采用立式圆柱罐体配合上下圆弧封边的形式,适合在露营供气、实验室临时气源、小型焊接辅助设备、户外加热装置以及车间移动式气动工具点位中使用。罐体主体承担介质容纳与承压作用,外形以回转体为基础,侧壁保持较大的连续曲率,能够在内部压力作用下使应力沿环向和轴向较均匀分布,避免局部突变带来的应力集中。底部采用圆弧收边并形成稳定放置面,使罐体在平整地面上可以直立存放,同时减少底边与地面硬物直接磕碰造成的变形风险。顶部区域设置环形护圈,护圈与罐体上部通过过渡曲面连接,既为搬运提供握持空间,也对中央阀口形成防护。护圈上开设多处镂空孔位,孔边做圆角处理,手指穿入后可完成短距离提运;镂空结构同时降低上部重量,
并在碰撞时让护圈先接触外部物体,避免阀门、接头等薄弱部位直接受力。中央阀口位于顶部轴线位置,周围保留圆形安装平台,便于配置截止阀、减压阀或快速接头。阀座区域相对罐体顶面略微凸起,接口周边壁厚连续,建模时通过同轴回转特征保证螺纹座、密封面和罐体中心一致,减少装配时偏斜导致的密封隐患。结构设计先从中心剖面入手,在草图中确定罐体总高、主体直径、底部圆弧半径、顶部封边弧度以及护圈高度。主体轮廓围绕中心线旋转成型,侧壁与封头之间采用平滑过渡;顶部护圈不是独立简单附件,而是与罐体上部曲面协同构建,连接处通过较大圆角释放折弯和焊接类结构中常见的应力峰值。护圈内侧与罐体之间保留搬运间隙,外侧轮廓不超出罐体最大投影过多,以控制堆放和运输时的占用边界。
罐体侧壁设置轻微环向分界,可理解为成型分段、卷制接缝或加强视觉边界;在实际产品中,这类环向位置也常与上下壳体连接、焊缝布置或加强圈对应。模型中对边线进行了圆角处理,尤其是护圈开孔、顶部接口根部和底部转折处,避免锐边在受力、涂装和日常使用中产生裂纹起点。顶部护圈的开孔形状采用长圆形轮廓,孔端为半圆,孔边与护圈外缘保持足够宽度,保证提拉时截面不会因开孔过度削弱。护圈本身形成近似环状梁,在受到侧向碰撞时可将载荷分散到多个连接区域,而不是集中作用在阀口附近。对于压力容器类零件,结构细节不能只关注外观:罐体壁厚需要均匀,曲面转折处不能出现无约束的薄边;阀口周围应保留足够的密封压紧空间;底部圆弧不能过小,
否则在内压循环作用下容易在封边位置产生疲劳风险;护圈与罐体连接位置如果采用焊接工艺,需要预留可施焊和检查的空间,如果采用整体冲压或旋压成型,则要保证拔模方向和材料延展率可行。从安装边界看,罐体直立后外径决定摆放间距,顶部护圈宽度决定多人搬运或捆扎时的接触位置,阀口高度影响管路连接操作空间。罐体放置面应尽量形成环形接触,而不是单点支撑,这样在地面略有不平的时候仍能保持稳定。搬运过程中,护圈承受竖直提升载荷,开孔两侧截面相当于吊耳受力区,因此孔端圆角和连接根部需要重点校核。外形上,罐体没有复杂外附件,便于外表面除锈、喷涂或标识粘贴;圆柱面也适合采用抱箍、绑带或支架固定在运输车、设备机架和墙面支座上。若用于车载场景,外围可增加防撞框架;若用于固定工位,可在背部配置链条或卡箍,防止倾倒。模型的曲面层次清楚,主体回转、护圈镂空、阀座凸台和圆角过渡分别对应实际制造中的成型、冲孔、装配和工艺补强环节,能够为小型承压罐体的结构方案讨论、空间布置、接口校核和三维装配干涉检查提供直观参考。
